一、输出BOM表步骤：

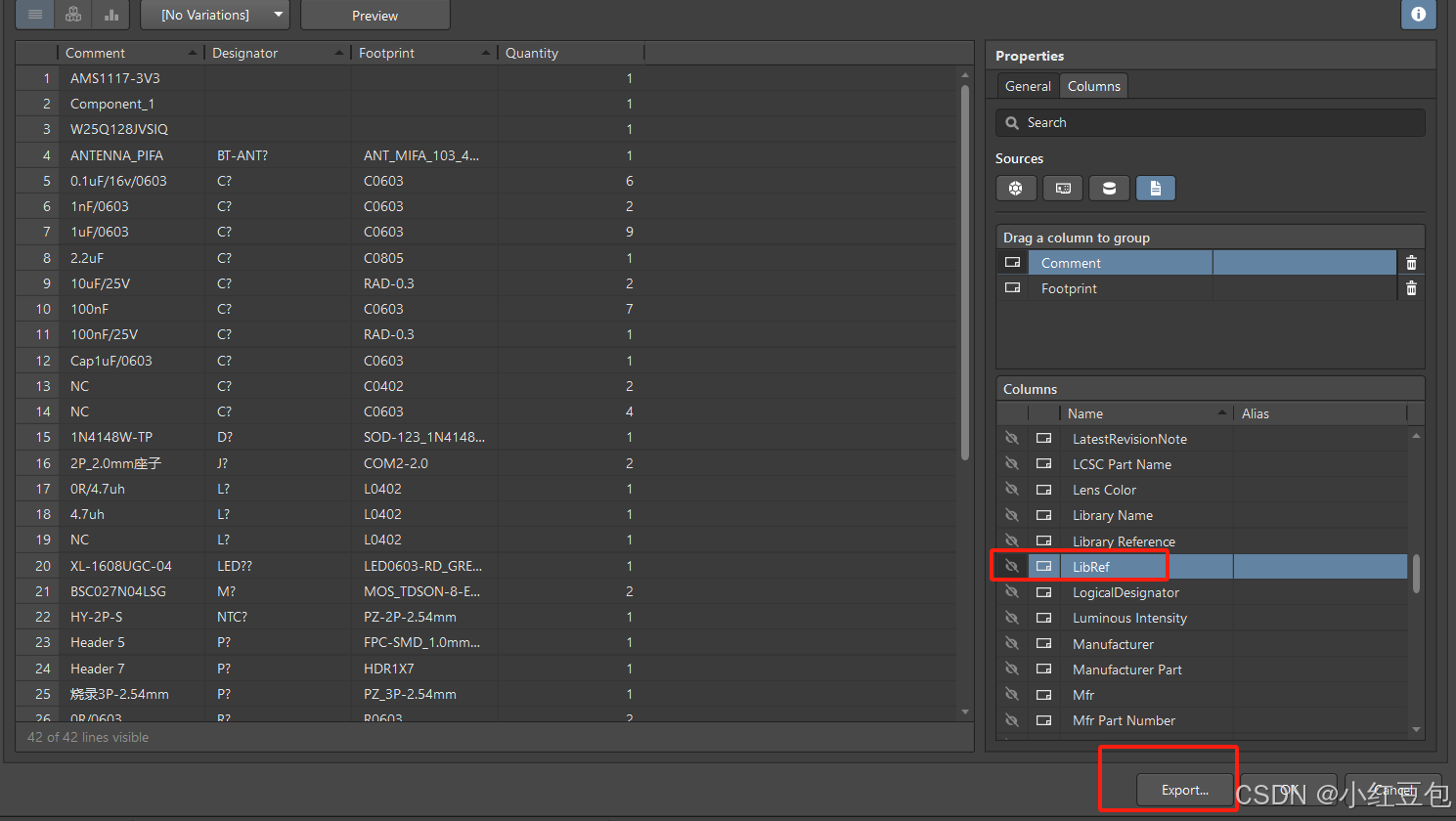

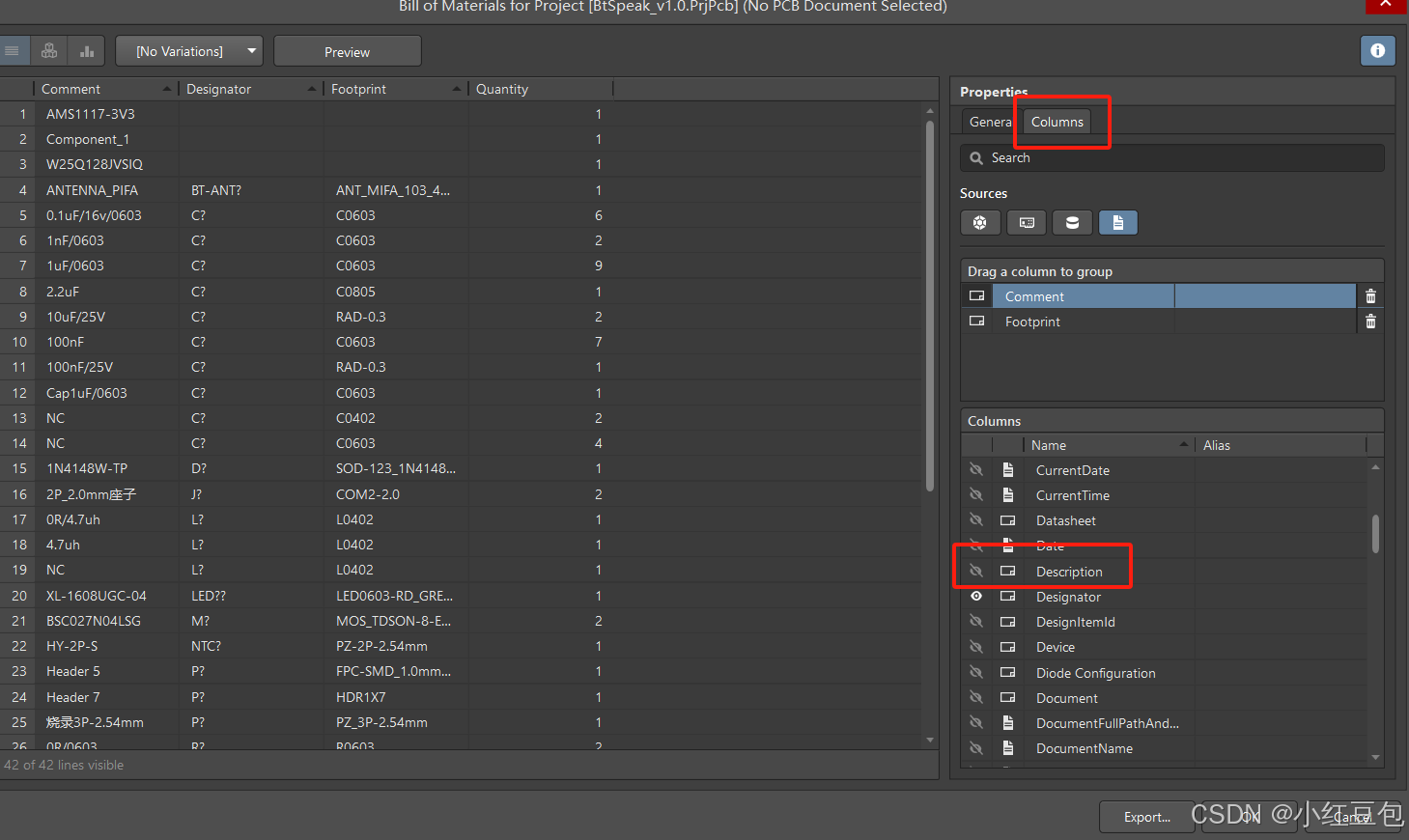

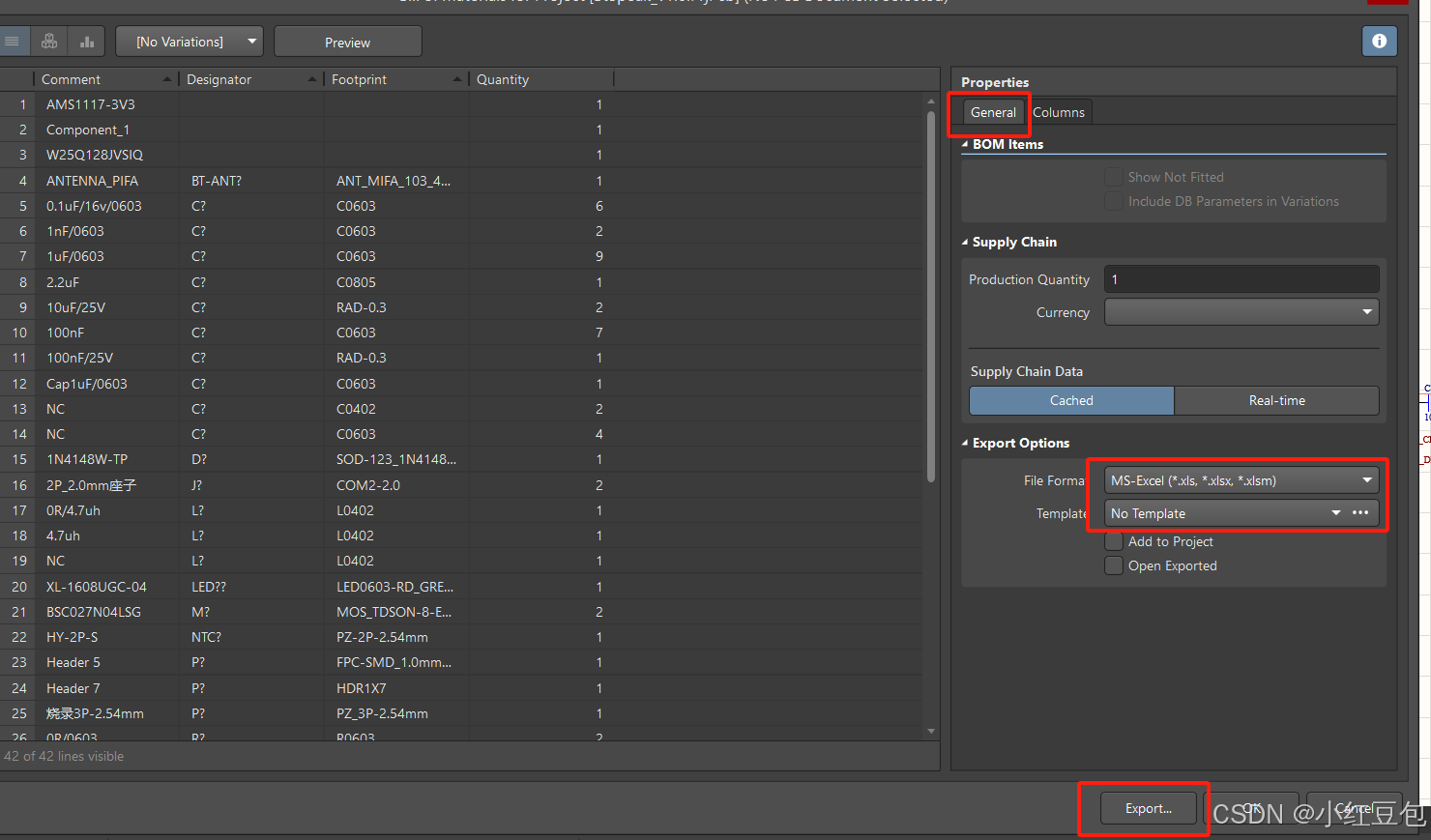

原理图→报告→Bill of materials

二、输出坐标文件步骤：

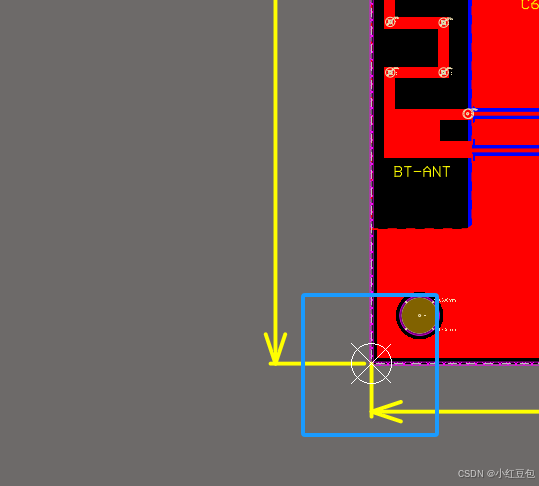

编辑→原点→设置

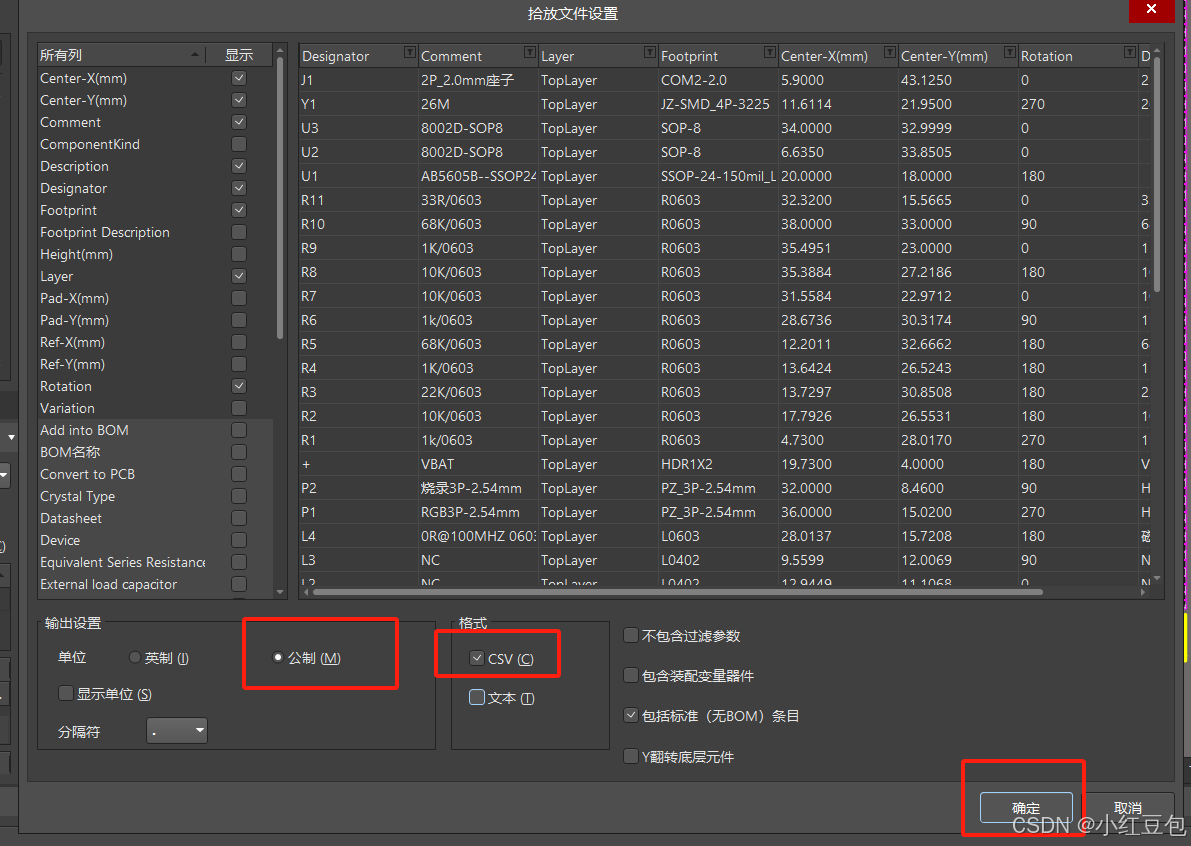

文件(F) →装配输出(B）→Generates pick and place

到这一步就可以输出BOM表和坐标文件，可以下单去贴片了
