静态路由、OSPF路由配置与RIP协议配置动态路由

wcxjqcjj

已于 2024-11-18 17:57:12 修改

阅读量1.6k

点赞数 8

文章标签：网络智能路由器

于 2024-11-18 17:54:02 首次发布

本文链接：https://blog.csdn.net/2301_78146208/article/details/143861634

版权

一、简介

静态路由（Static routing）：

是一种路由的方式，路由项（routing entry）由手动配置，而非动态决定。与动态路由不同，静态路由是固定的，不会改变，即使网络状况已经改变或是重新被组态。一般来说，静态路由是由网络管理员逐项加入路由表
。

RIP(Routing Information Protocol,路由信息协议）:

是一种内部网关协议（IGP），是一种动态路由选择协议，用于自治系统（AS）内的路由信息的传递。RIP协议基于距离矢量算法（Bellham-Ford）（DistanceVectorAlgorithms），使用“跳数”(即metric)来衡量到达目标地址的路由距离。

OSPF（Open Shortest Path First，OSPF）：

开放式最短路径优先，是被最广泛使用的一种动态路由协议，是一种链路状态协议。具有路由变化收敛速度快、无路由环路、支持变长子网掩码（VLSM）和汇总、层次区域划分等优点。

二、要求

2.1、实验所需要的拓扑图：

2.2、网络规划：

(1)、交换机与路由器之间的接口全部为 Trunk 类型，与pc之间的接口全部为Access。

(2)、R4：R4之下规划为4网段，接口G1设置ip为254。

R4与R1之间规划为1网段，接口G1设置ip为1。

(3)、R1：R1之下规划为1网段，接口G1设置ip为254。

R4与R1之间规划为1网段，接口G2设置ip为2。

R1与R2之间规划为1网段，接口G0设置ip为1。

(4)、R2：R1与R2之间规划为1网段，接口G0设置ip为2。

R2与R3之间规划为1网段，接口G1设置ip为1。

(5)、R3：R3之下规划为3网段，接口G1设置ip为254。

R2与R3之间规划为1网段，接口G0设置ip为2。

R3与R5之间规划为1网段，接口G2设置ip为1。

(6)、R5：R5之下规划为3网段，接口G1设置ip为254。

R3与R5之间规划为1网段，接口G0设置ip为2。

(7) PC的IP 地址及网关如下:

PC4的IP地址: 192.168.4.41/24，网关为192.168.4.254/24

PC1的IP地址: 192.168.1.11/24，网关为192.168.1.254/24

PC2的IP地址: 192.168.2.21/24，网关为 192.168.2.254/24

PC3的IP地址: 192.168.3.31/24，网关为 192.168.3.254/24

2.3、实验设备

1、2台S3700交换机

2、1台路由器

3、2台S5700交换机

4、4台PC端（分配好ip地址）

三、参数配置

3.1、配置PC端的基础配置

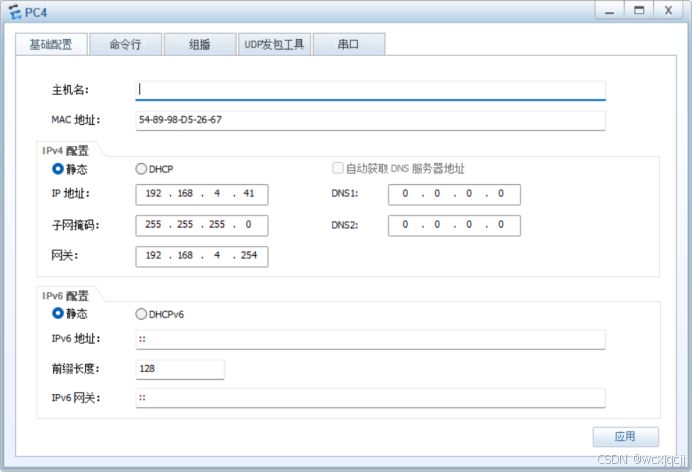

PC4的参数配置：

PC1的参数配置：

PC2的参数配置：

PC3的参数配置：

3.2、直连链路配置

S4参数配置：

sys

undo t m

sysname S4

int e0/0/1

p l a

int g0/0/1

p l tr

S1参数配置：

sys

undo t m

sysname S1

int e0/0/1

p l a

int g0/0/1

p l tr

S2参数配置：

sys

undo t m

sysname S2

int e0/0/1

p l a

int g0/0/1

p l tr

S3参数配置：

sys

undo t m

sysname S3

int e0/0/1

p l a

int g0/0/1

p l tr

R4的参数配置：

sys

undo t m

sysname R4

int g0/0/1

ip add 192.168.4.254 24

int g0/0/0

ip add 40.0.1.1 30

q

R1的参数配置：

sys

undo t m

sysname R1

int g0/0/1

ip add 40.0.1.2 30

int g0/0/0

ip add 10.0.1.1 30

int g0/0/2

ip add 192.168.1.254 24

ip route-static 20.0.1.0 30 10.0.1.2

ip route-static 30.0.1.0 30 10.0.1.2

q

R2的参数配置：

sys

undo t m

sysname R2

int g0/0/0

ip add 10.0.1.2 30

int g0/0/1

ip add 20.0.1.1 30

q

R3的参数配置：

sys

undo t m

sysname R3

int g0/0/0

ip add 20.0.1.2 30

int g0/0/1

ip add 30.0.1.1 30

int g0/0/2

ip add 192.168.2.254 24

q

R5的参数配置：

sys

undo t m

sysname R5

int g0/0/0

ip add 30.0.1.2 30

int g0/0/1

ip add 192.168.3.254 24

q

3.3、非直连链路配置

以下使用三种方法配置非直连链路（静态路由、RIP协议动态路由、OSPF路由），可按自己的需求选择一种进行配置

3.3.1、静态路由

R4的参数配置：

ip route-static 192.168.1.0 24 40.0.1.2

ip route-static 192.168.2.0 24 40.0.1.2

ip route-static 192.168.3.0 24 40.0.1.2

ip route-static 10.0.1.0 30 40.0.1.2

ip route-static 20.0.1.0 30 40.0.1.2

ip route-static 30.0.1.0 30 40.0.1.2

R1的参数配置：

ip route-static 192.168.4.0 24 40.0.1.1

ip route-static 192.168.3.0 24 10.0.1.2

ip route-static 192.168.2.0 24 10.0.1.2

ip route-static 20.0.1.0 30 10.0.1.2

ip route-static 30.0.1.0 30 10.0.1.2

R2的参数配置：

ip route-static 192.168.4.0 24 10.0.1.1

ip route-static 192.168.1.0 24 10.0.1.1

ip route-static 192.168.2.0 24 20.0.1.2

ip route-static 192.168.3.0 24 20.0.1.2

ip route-static 40.0.1.0 30 10.0.1.1

ip route-static 30.0.1.0 30 20.0.1.2

R3的参数配置：

ip route-static 192.168.4.0 24 20.0.1.1

ip route-static 192.168.1.0 24 20.0.1.1

ip route-static 192.168.3.0 24 30.0.1.2

ip route-static 40.0.1.0 30 20.0.1.1

ip route-static 10.0.1.0 30 20.0.1.1

R5的参数配置：

ip route-static 192.168.4.0 24 30.0.1.1

ip route-static 192.168.1.0 24 30.0.1.1

ip route-static 192.168.2.0 24 30.0.1.1

ip route-static 40.0.1.0 30 30.0.1.1

ip route-static 10.0.1.0 30 30.0.1.1

ip route-static 20.0.1.0 30 30.0.1.1
