《计算机网络》课程实验报告6--交换机的VLAN配置

实验目的及要求

1、掌握交换机各配置模式之间的切换方法

2、掌握交换机的全局参数配置方法及配置交换机端口常用参数的方法

3、掌握通过Telnet登录交换机的配置方法

任务一：交换机的基本配置

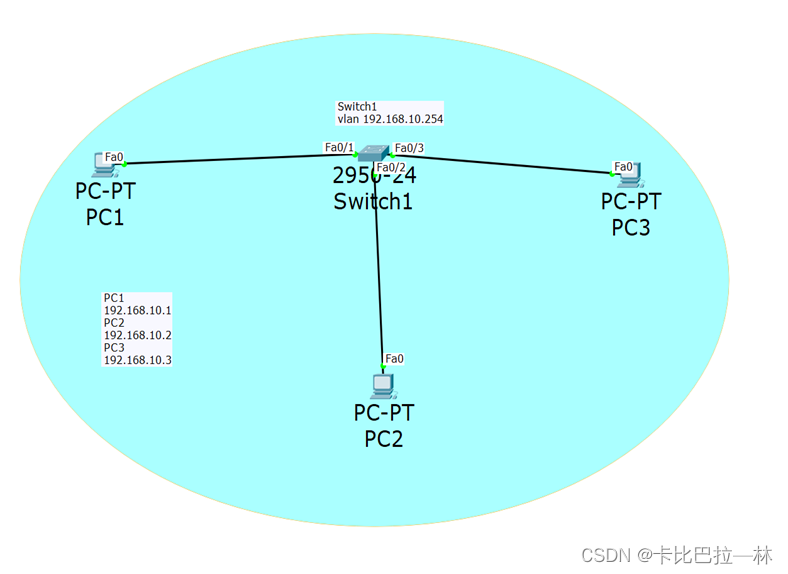

拓扑结构如图所示：

配置各PC

PC1:

IP:192.168.10.1     子网掩码：255.255.255.0

PC2:

IP:192.168.10.2     子网掩码：255.255.255.0

PC3：

IP:192.168.10.3     子网掩码：255.255.255.0

连通测试

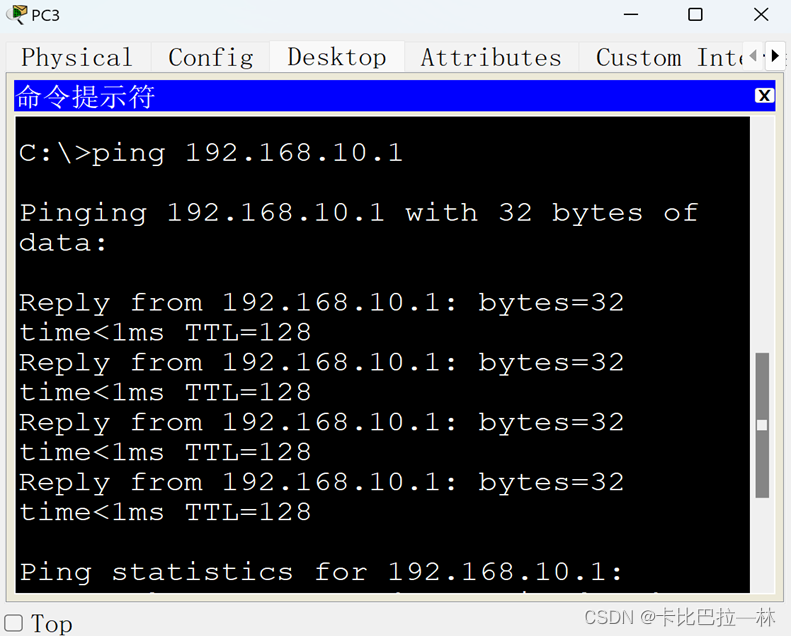

测试示例：PC3 ping PC1

配置交换机

配置命令如下：

// 进入特权执行模式

Switch>enable

// 开始全局配置模式

Switch#configure terminal

// 修改设备的主机名，便于管理和识别

Switch(config)#hostname S1

// 进入接口范围配置模式，对FastEthernet 0/1 至 FastEthernet 0/3 进行批量配置

S1(config)#interface range fastEthernet 0/1-3

// 设置选定的接口速度为100Mbps

S1(config-if-range)#speed 100

// 启动选定的接口，确保它们能够正常工作

S1(config-if-range)#no shutdown

// 退出接口范围配置模式

S1(config-if-range)#exit

// 进入VLAN 1的接口配置模式

S1(config)#interface vlan1

// 配置VLAN 1的IP地址和子网掩码

S1(config-if)#ip address 192.168.10.254 255.255.255.0

// 启动VLAN 1接口，确保管理流量可以通过

S1(config-if)#no shutdown

// 退出VLAN 1接口配置模式

S1(config-if)#exit

// 进入虚拟终端线路配置模式，设置远程访问参数

S1(config)#line vty 0 1

// 设置VTY线路的密码，增强远程访问的安全性

S1(config-line)#password admin

// 启用VTY线路的登录功能，确保只有授权用户可以远程访问

S1(config-line)#login

// 退出VTY线路配置模式

S1(config-line)#exit

// 退出全局配置模式，返回到特权执行模式

S1(config)#exit

// 查看所有接口的状态，验证配置是否正确应用

S1#show interface

// 将当前运行配置保存到NVRAM，确保重启后配置仍然有效

S1#write

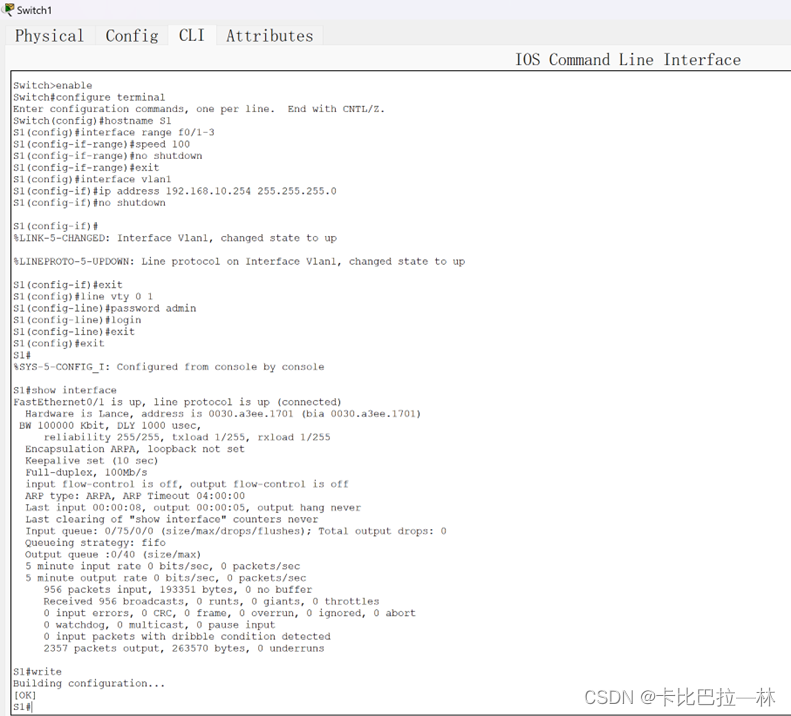

命令窗口配置如图所示：

测试配置结果

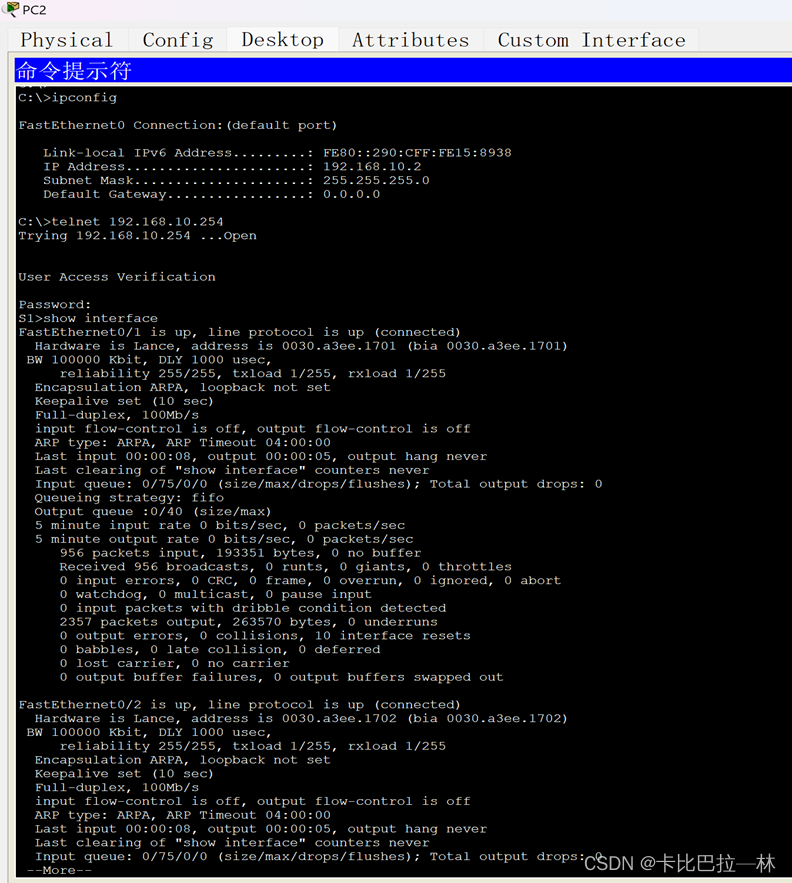

测试示例：PC2 telnet 登录交换机S1

任务2：交换机的VLAN配置

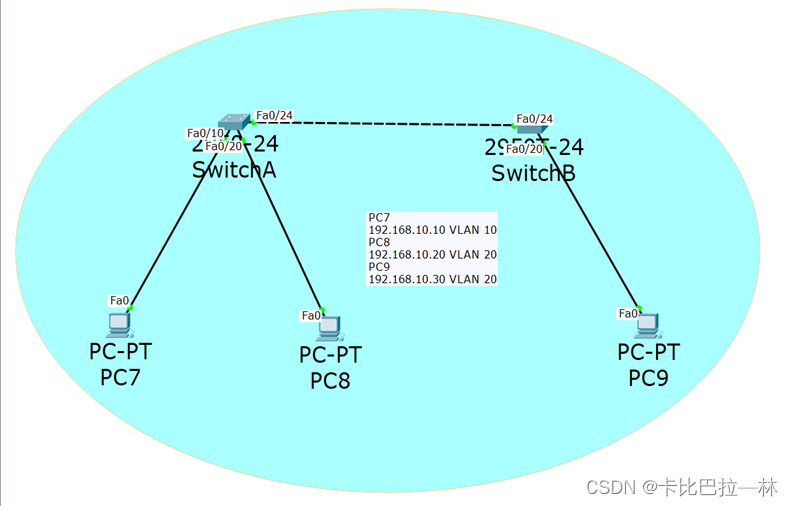

拓扑结构如图所示：

配置命令

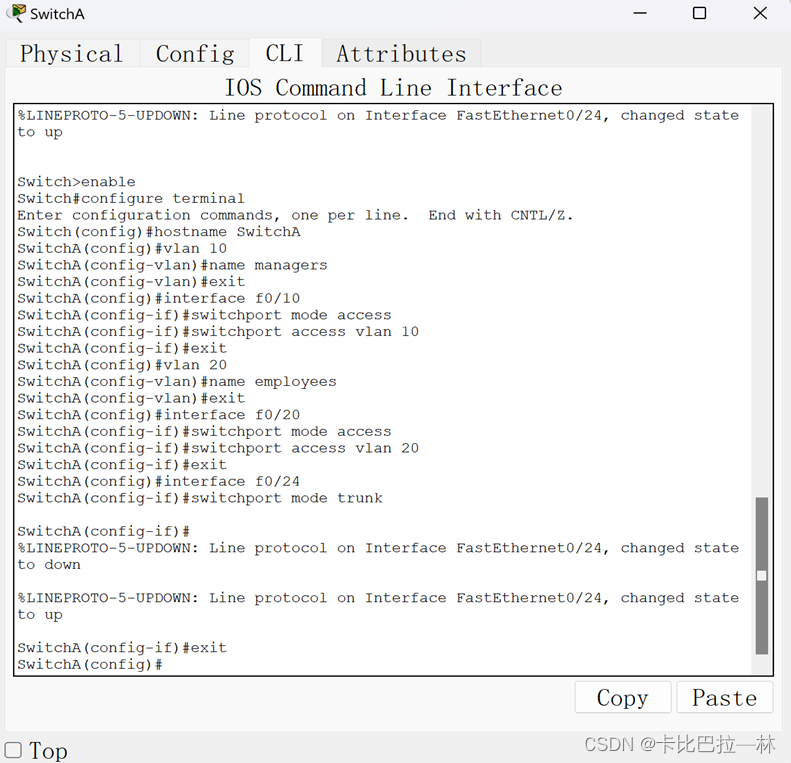

对交换机SwitchA:

// 进入特权执行模式

Switch>enable

// 开始全局配置模式

Switch#configure terminal

// 修改设备的主机名，便于管理和识别

Switch(config)#hostname SwitchA

// 进入VLAN配置模式，创建VLAN 10

SwitchA(config)#vlan 10

// 为VLAN 10命名，便于识别

SwitchA(config-vlan)#name managers

// 退出VLAN配置模式

SwitchA(config-vlan)#exit

// 进入FastEthernet 0/10接口配置模式

SwitchA(config)#interface f0/10

// 设置接口模式为接入模式（access），用于连接终端设备

SwitchA(config-if)#switchport mode access

// 将此接口分配给VLAN 10

SwitchA(config-if)#switchport access vlan 10

// 退出接口配置模式

SwitchA(config-if)#exit

// 再次进入VLAN配置模式，创建VLAN 20

SwitchA(config)#vlan 20

// 为VLAN 20命名，便于识别

SwitchA(config-vlan)#name employees

// 退出VLAN配置模式

SwitchA(config-vlan)#exit

// 进入FastEthernet 0/20接口配置模式

SwitchA(config)#interface f0/20

// 设置接口模式为接入模式（access），用于连接终端设备

SwitchA(config-if)#switchport mode access

// 将此接口分配给VLAN 20

SwitchA(config-if)#switchport access vlan 20

// 退出接口配置模式

SwitchA(config-if)#exit

// 进入FastEthernet 0/24接口配置模式

SwitchA(config)#interface f0/24

// 设置接口模式为中继模式（trunk），用于连接另一台交换机或路由器，允许多个VLAN通过

SwitchA(config-if)#switchport mode trunk

// 退出接口配置模式

SwitchA(config-if)#exit

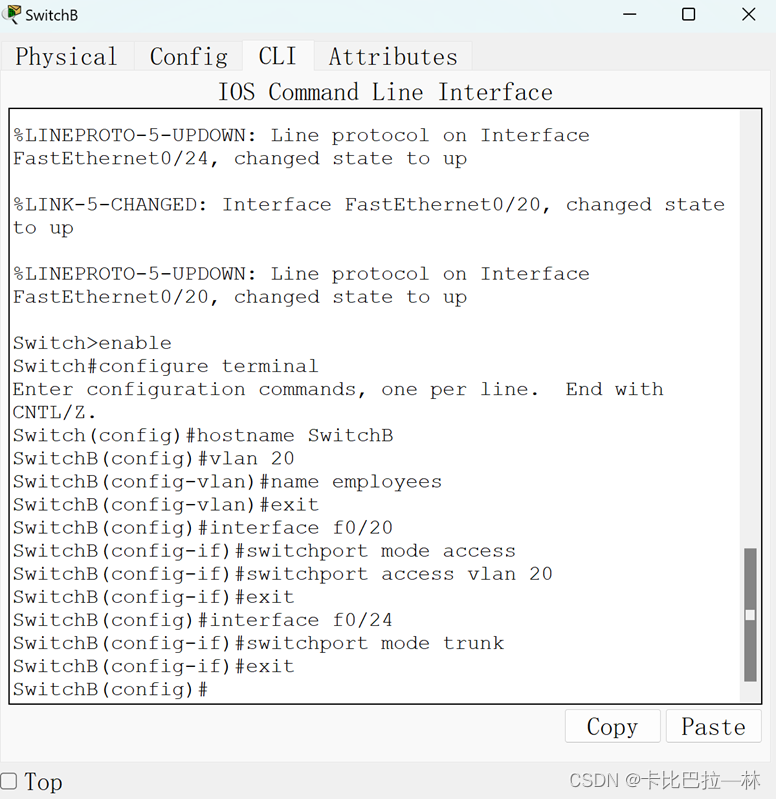

对交换机SwitchB:

// 进入特权执行模式

Switch>enable

// 开始全局配置模式

Switch#configure terminal

// 修改设备的主机名，便于管理和识别

Switch(config)#hostname SwitchB

// 进入VLAN配置模式，创建VLAN 20

SwitchB(config)#vlan 20

// 为VLAN 20命名，便于识别

SwitchB(config-vlan)#name employees

// 退出VLAN配置模式

SwitchB(config-vlan)#exit

// 进入FastEthernet 0/20接口配置模式

SwitchB(config)#interface f0/20

// 设置接口模式为接入模式（access），用于连接终端设备

SwitchB(config-if)#switchport mode access

// 将此接口分配给VLAN 20

SwitchB(config-if)#switchport access vlan 20

// 退出接口配置模式

SwitchB(config-if)#exit

// 进入FastEthernet 0/24接口配置模式

SwitchB(config)#interface f0/24

// 设置接口模式为中继模式（trunk），用于连接另一台交换机或路由器，允许多个VLAN通过

SwitchB(config-if)#switchport mode trunk

// 退出接口配置模式

SwitchB(config-if)#exit

测试

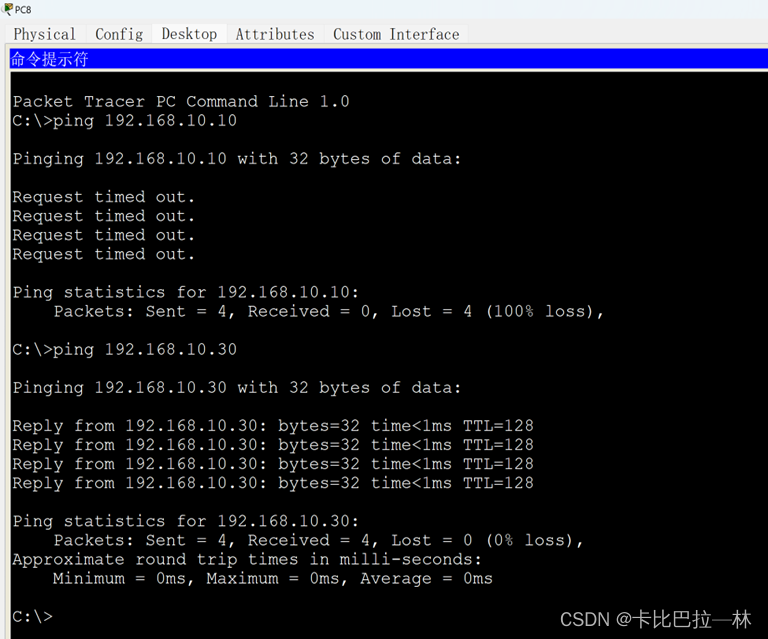

PC7ping不通PC8，PC7能ping通PC9

实验总结

任务2测试

1. Ping PC7

• 结果: 失败
• 原因: VLAN 10和VLAN 20是逻辑上隔离的广播域。在没有配置适当的三层设备（如路由器或三层交换机）进行VLAN间路由的情况下，位于VLAN 20的PC8无法直接与位于VLAN 10的PC7通信。ARP请求不会跨越VLAN边界，因此PC8无法解析PC7的MAC地址，从而无法建立通信链路。

1. Ping PC9

• 结果: 成功
• 原因: PC8和PC9都在VLAN 20中，它们位于同一个广播域。ARP请求可以在这个广播域内传播，因此PC8能够通过ARP解析出PC9的MAC地址。一旦获得MAC地址，PC8就可以直接在二层（数据链路层）上向PC9发送数据包，无需涉及更高层的路由。

1. 关于Tenet

1. 易用性：
   • Telnet提供了简单直观的方式来进行远程登录，这对于快速访问和配置网络设备非常方便。
2. 安全性问题：
   • Telnet的主要缺点在于其明文传输数据，这使得在不安全的网络环境下使用时存在较高的风险，如密码泄露等。

关于VLAN划分

1. 网络隔离：
   • VLAN划分能在逻辑上将网络分割成多个独立的广播域，这有助于控制广播风暴和提高网络安全性。
2. 资源管理：
   • 通过VLAN，可以更精细地分配网络资源，将不同部门或功能区域的设备分配到不同的VLAN中，实现更好的网络管理和控制。
3. 灵活性与扩展性：

VLAN提供了一种灵活的方式来重新组织网络，无需物理移动设备，只需要在交换机上进行配置即可。
