基于普中51开发板——LCD1602显示的倒计时装置设计

       好久之前学了点51，现在随手做了一个基于51普中开发板进行的时间计时和倒计时以及倒计时计数装置设计，设计较为简单。

第一章 设计原理

1.1 设计要求思路

        以STC12C5A60S2（引脚排序及基本功能同AT89S51）作为主控芯片，设计利用LCD1602显示时间和倒计时时间（最大99:59:59）的装置。一是扩展DS12C887时钟电路设计，；二是利用LCD1602显示时间和倒计时剩余时间；三是在倒计时时间减为零以后，进行加1时间显示；四是设计启动、暂停、停止按键来进行倒计时的时间控制。

1.2 设计原理结构图

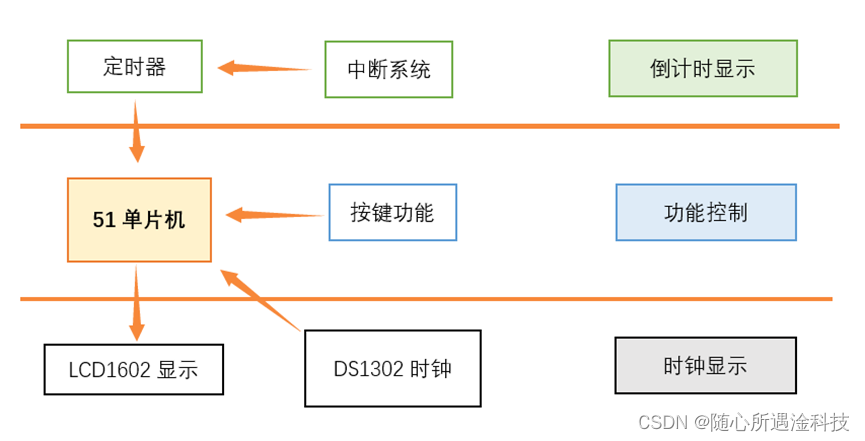

设计总共分为三个部分（如图1.1）：1、倒计时显示 2、功能控制 3、时钟显示。本课设实验将围绕这三部分进行设计。

图1.1 设计原理机构示意图

1.3 设计原理简介

1.3.1 倒计时显示

        倒计时设计采用了51单片机里的定时器，通过定时器的中断系统来控制定时器的开关，从而达到能控制倒计时的开启、暂停与停止（复位）。倒计时采用99：60：60的时间来进行倒计时，并且在每60秒清零后，位于LCD1602的第二行第15列位置的数值将会进行+1数值计算显示。

1.3.2 按键控制

        本设计共设置了3个独立按键，其中2个按键分别从中断系统中将TR0进行开关控制，当按键1按下时，中断系统的TR0=1，51单片机的定时器将被打开，倒计时开启；当按键2按下时，中断系统的TR0=0，51单片机的定时器将被暂停运行，倒计时暂停计数。按键3则将倒计时进行复位，以便于重新进行倒计时。

1.3.3 DS1302与DSC887时钟显示        两者皆为时钟芯片，使用区别之一是DS1302为串口通讯，而DS12C887则是并口通讯。本实验开发板使用了是普中的开发板，故主要以DS1302芯片为介绍，DSC887为辅介绍。

（1）DS1302时钟芯片

        操作DS1302的大致过程，就是将各种数据写入DS1302的寄存器，来设置它当前的时间的格式；然后使DS1302开始运作，DS1302时钟会按照设置情况运转，再用单片机将其寄存器内的数据读出；最后用LCD1602显示，进而就能得到一个简易的电子时钟。

（2）DS12C887

        DS12C887时钟芯片能够自动产生世纪、年、月、日、时、分、秒等时间信息，其内部有世纪寄存器，从而利用硬件电路解决“千年”问题。 DS12C887中自带电池，外部掉电时，其内部时间信息还能够保持10年之久，对于一天内的时间记录，有12小时制和24小时制两种模式，但开发板上只有时钟芯片，故当开发板掉电时，DS12C887的数据也将一并丢失（本次实验DS1302时钟芯片也同理），故扩展的电子时钟需要通过软件来进行设计。

1.4 LCD1602显示

        本课设实验LCD1602的第一行为字符和倒计时99：60：60的显示（如图1.2 LCD1602显示），第二行为扩展时钟显示以及时倒计时时间每分钟计数清零的+1显示。

图1.2 LCD1602显示

第二章 硬件电路设计

2.1 AT89C51芯片设计

2.1.1 AT89C51芯片概述

        AT89C51是一种带4K字节闪烁可编程可擦除只读存储器(FPEROM—Falsh Programmable and Erasable Read Only Memory)的低电压，高性能CMOS8位微处理器，俗称单片机。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

2.1.2主控芯片STC12C5A60S2

        本设计基于开发板上的STC12C5A60S2主控芯片，51单片机一共有I/O引脚32个,控制信号或者数据[4]。因其引脚排序及基本功能同AT89S51芯片（如图3.1），故以AT89S51进行功能设计原型来进行开发设计。

        DS12C887时钟模块负责存储时间信息和提供实时时钟功能，而51单片机负责控制和操作倒计时功能。具体来说，DS12C887时钟模块可以提供当前的小时、分钟和秒数，并且可以设置闹钟功能来触发倒计时。然后，51单片机可以读取DS12C887时钟模块的时间信息，并根据需要进行倒计时功能的实现，包括显示倒计时时间、每秒更新倒计时、处理倒计时结束等操作。因此，DS12C887时钟模块和51单片机可以协作来实现倒计时功能，DS12C887时钟模块提供时间信息，而51单片机控制倒计时功能的逻辑和显示则有定时器和中断系统控制。

图2.1  AT89C51芯片及其管脚

2.2 定时与中断

        向CPU发出中断请求的来源称之为中断源。MCS-51是一个多中断源的单片机，80C51有三类共五个中断源，分别是外部中断两个，定时中断两个和串行中断一个。

2.2.1 外中断

        外中断是由外部信号引起的，共有两个中断源，即外部中断“0”和外部中断“1”。它们的中断请求信号分别由引脚 INTO (P3.2）和 INT1 (P3.3）引入。

2.2.2 定时中断

        定时中断是为满足定时或计数的需要而设置的。

2.2.3串行中断

        串行中断是为串行数据传送的需要而设置的。

2.2.4 中断控制

        中断控制是指提供给用户使用的中断控制手段，实际上就是一些专用寄存器。在MCS-51单片机中，用于此目的的控制寄存器共有四个，即定时器控制寄存器、中断允许控制寄存器、中断优先控制寄存器以及串行口控制寄存器。本课设设计就是通按键来控制中断，进而使倒计时满足开启和暂停功能。

2.2.5 定时器控制寄存器（TCON)

        寄存器用于保存外部中断请求和以及定时器的计数溢出。寄存器地址88H,位地址8FH～88H。这个寄存器既有定时器/计数器的控制功能又有中断控制功能,其中与中断有关的控制位共有六位:IE0和IE1 、IT0和 IT1以及TF0和TF1 (如图3.2 定时器相关寄存器) ，TF0：定时器T0溢出中断请求。当定时器TO产生溢出时，TO中断请求标志TF0置1，请求中断处理。TF1：定时器T1溢出中断请求。当定时器Tl产生溢出时，T1中断请求标志TF1置1，请求中断处理[2]。定时/计数器T0和T1分别是由两个8位的专用寄存器组成，即定时/计数器T0由TH0和TL0组成，T1由TH1和TL1组成。此外，其内部还有2个8位的特殊功能寄存器TMOD和TCON，TMOD负责控制和确定T0和T1的功能和工作模式，TCON用来控制T0和T1启动或停止计数，同时包含定时/计数器的状态。TF1：定时器1溢出标志。定时/计数器溢出时由硬件置位。中断处理时由硬件清除，或用软件清除。TF0：定时器0溢出标志。定时/计数器溢出时由硬件置位。中断处理时由硬件清除，或用软件清除。本课设设计，当按键1按下后，TR0=1，中断关闭，倒计时开启；当按键2按下后，TR0=0，中断开启，倒计时暂停。

定时器流程：1.时钟→2.计数单元→3.中断系统

1. 时钟：提供计数单元的时钟脉冲。
2. 计数单元：时钟进行计数。
3. 中断系统：产生中断，执行定时任务。



   3.2 定时器相关寄存

第三章 主函数代码

        这里给出了主函数的代码，其余没给出的皆为模块代码，模块代码参考了网上b站普中51教程的模块代码，大家可以直接去复制使用那些模块代码。

主函数代码
#include <REGX52.H>
#include "Delay.h"
#include "LCD1602.h"
#include "Timer0.h"
#include "Key.h"
#include "DS1302.h"
unsigned int Sec=60,Min=59,Hour=99,shu=000;
unsigned char KeyNum,MODE,TimeSetSelect,TimeSetFlashFlag;

void TimeShow(void)//时间显示功能
{
	DS1302_ReadTime();//读取时间
	LCD_ShowNum(2,1,DS1302_Time[0],2);//显示时
	LCD_ShowNum(2,4,DS1302_Time[1],2);//显示分
	LCD_ShowNum(2,7,DS1302_Time[2],2);//显示秒
}
void TimeSet(void)//时间设置功能
{
		DS1302_Time[TimeSetSelect]++;//时间设置位数值加1
		if(DS1302_Time[0]>23){DS1302_Time[0]=0;}//时越界判断
		if(DS1302_Time[1]>59){DS1302_Time[1]=0;}//分越界判断
		if(DS1302_Time[2]>59){DS1302_Time[2]=0;}//秒越界判断
	}
void main()
{
	LCD_Init();
	Timer0Init();
	LCD_ShowString(2,1,"  :  :  ");
	LCD_ShowString(1,1,"~time:");	//上电显示静态字符串
	LCD_ShowString(1,8,"  :  :");
	DS1302_Init();
	DS1302_SetTime();//设置时间
	while(1)
	{
		LCD_ShowNum(1,8,Hour,2);	//显示时分秒
		LCD_ShowNum(1,11,Min,2);
		LCD_ShowNum(1,14,Sec,2);
		LCD_ShowNum(2,14,shu,2);
		KeyNum=Key();//读取键码
		if(KeyNum==1)//按键1按下
		{
			TR0=1;
		}
		if(KeyNum==2)//按键2按下
		{
			TR0=0;
		}
		if(KeyNum==3)//按键3按下
		{
			Hour=99;
			Min=60;
			Sec=60;
			shu=0;
		}
		switch(MODE)//根据不同的功能执行不同的函数
		{
			case 0:TimeShow();break;
			case 1:TimeSet();break;
		}
	}
}
void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=1000)	//定时器分频，1s
	{
		T0Count=0;
		Sec--;			//1秒到，Sec自减
		if(Sec>=60)
		{
			Sec=0;		//60秒到，Sec清0，Min自减
			Min--;
			Sec=60;
			shu++;
			if(Min>=59)
			{
				Min=0;	//60分钟到，Min清0，Hour自减
				Hour--;
				Min=60;
				if(Hour>=99)
				{
					Hour=0;	//99小时到，Hour清0
				}
			}
		}
	}
	if(T0Count>=1000)//每500ms进入一次
	{
		TimeSetFlashFlag=!TimeSetFlashFlag;//闪烁标志位取反
	}
}





第四章 仿真设计及程序

4.1 运行原理流程图

        当开发板上电后，开发板将按图4.1的逻辑流程进行运行。



图4.1 倒计时工作运行流程图

4.2 原理图仿真

        原理图设计通过使用Protues软件来进行设计，并且成功完成仿真测试（如图4.2 原理图仿真设计）。仿真测试结果显示了99：59：59的倒计时，以及经时钟DS1302调用的时钟。

图 4.2 原理图仿真设计

4.3 程序仿真测试

        程序设计采用模块化设计，共使用了5给模块，并且这些模块大致还可以通用给其它程序开发同类功能设计。5个模块对应不同的功能，Delay模块程序为延时函数模块，便于主函数程序设计延时功能；LCD1602程序模块，这是LCD1602显示屏的调用和初始化，便于主函数的直接引用；KEY程序模块为3个独立按键的设计及调用。
