由于南方的冬天天气比较冷，又不像北方室内有暖气，所以冬天一但钻进被窝，怕冷的南方人，是极其不愿离开被窝的，尤其是在床上玩了一段时间手机的我而言，让我把手机从被窝里伸出来就已经是对手机的尊重了，因为家里的灯设计在床的另一边，以及屋内门口，而我又不想翻身到床的另一边去按开关（我家床比加大），故有此想法设计一个用手机来实现物理开关的设计，并且不改变原有家里的内部电路。

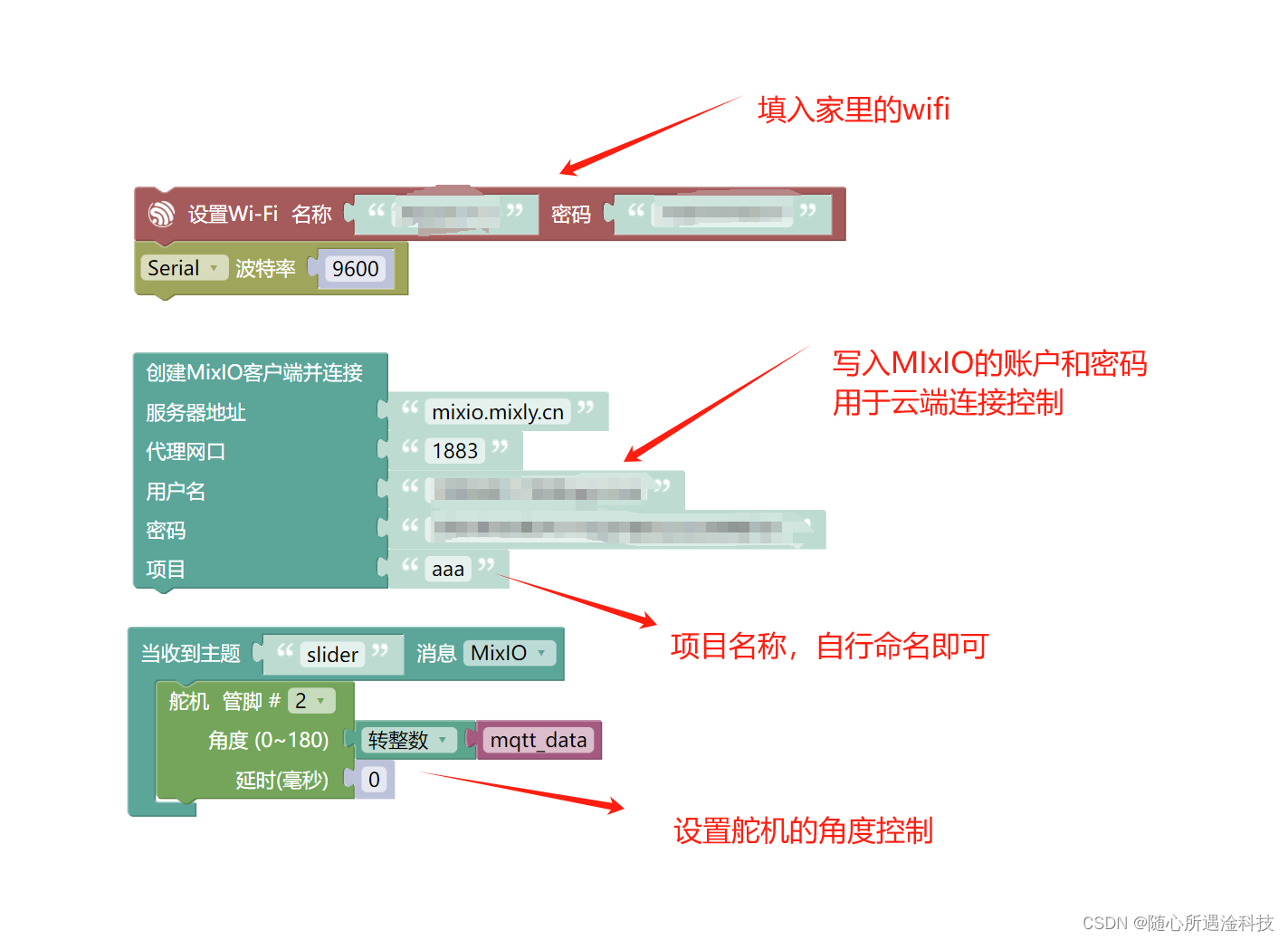

这次使用的是MIXly这个软件来进行代码的模块化设计，这个软件的编译设计比较简单，只需要输入一些对应网络wifi数据和软件的一些功能设计即可（当然，天冷，不想敲代码是主要原因，嘿嘿），如下图

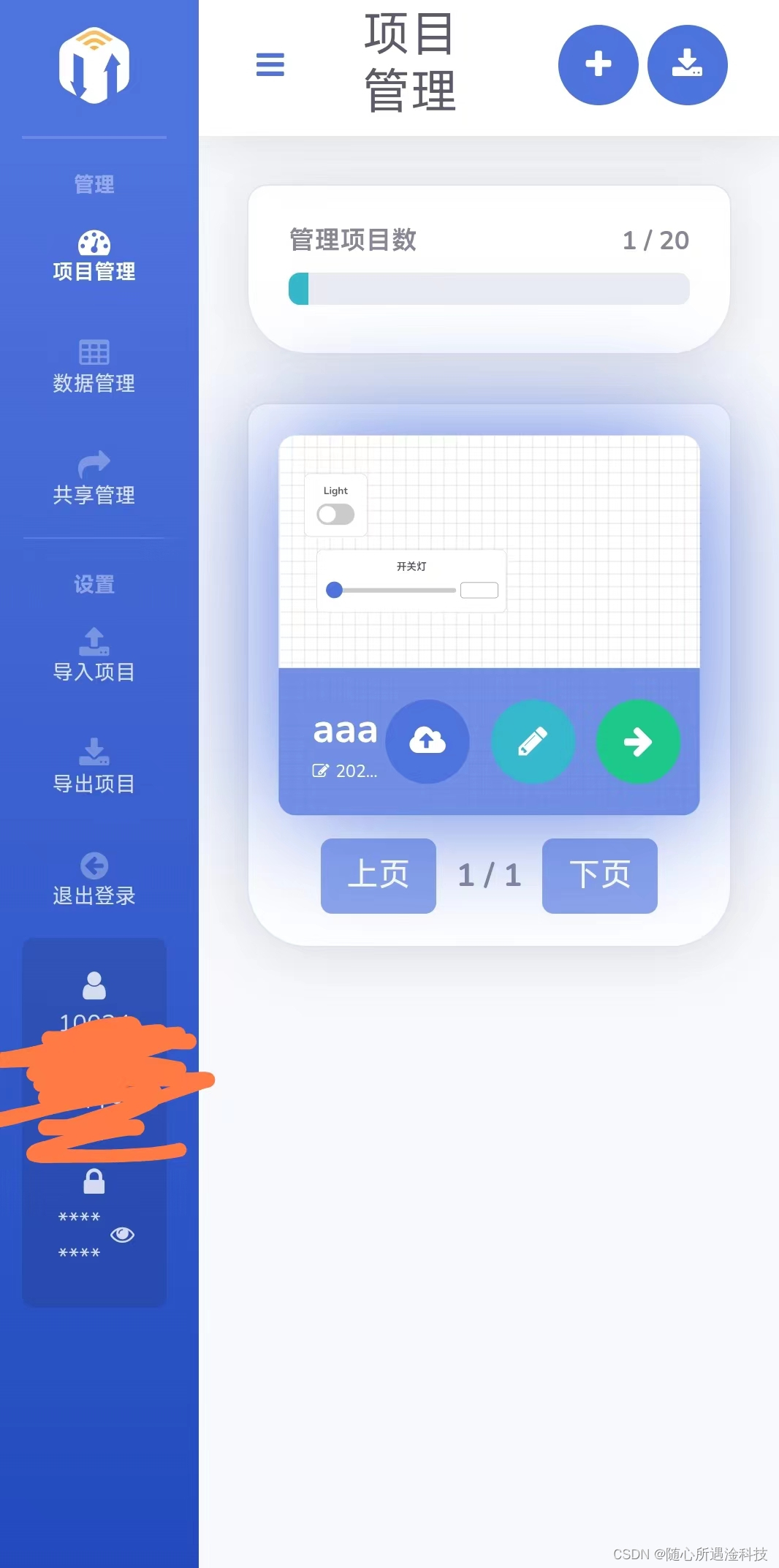

手机下载一个MIxIO软件，登录账号，在里面设计一些组件模块来操作舵机的旋转，从而达到控制开关灯的效果，如下图是我手机上使用了两个组件来控制舵机，两个组件都能控制开关灯，组件1为滑杆可以自由调度舵机的旋转角度，而组件开关则直接将舵机旋转到对应的开关灯角度，这个大家可以按自己需求来设计组件以及舵机的角度。

我使用的是ESP8266开发板来进行这次的舵机控控制。

ESP8266 是一个非常强大的 WIFI 模块，它可以利用串口与单片机进行通讯，从而编程实现控制 ESP8266。利用 ESP8266 可以访问一些 API，获取天气信息或者完成网络授时，也可以连接云平台进行开发。不过因为是串口传输，速度较慢，不能用来传输图像、视频这些大容量的数据，但是传些传感器数据还是绰绰有余的。我们常说的 ESP8266 是指 ESP8266 WIFI 模块，它是物联网和嵌入式开发常用的模块，其中 ESP8266 是 WIFI 模块的芯片型号。

我本次设计就是基于ESP8266的wifi模块来进行物联，从而达到手机就可远程控制舵机的功能。ESP8266与SG90舵机的引脚接入对应为GPIO2接入舵机的PWM信号口，3.3V接舵机5V电源接口，GND接舵机的GND。
