技术分享 | 汽车诊断的未来：SOVD协议初探

前言

        在汽车诊断领域，UDS（Unified Diagnostic Services，统一诊断服务）长期以来一直是满足大多数诊断需求的核心协议。然而，随着 HPC（High-Performance Computing，高性能计算）在新型电子电气架构中的广泛应用，传统诊断方法逐渐暴露出局限性，例如难以高效访问复杂的软件数据以及灵活适配动态诊断场景。为应对这些挑战，SOVD（Service-Oriented Vehicle Diagnostics，面向服务的车辆诊断）标准应运而生，旨在提供更灵活、高效的诊断解决方案。

什么是SOVD协议

        SOVD 是由 ASAM（Association for Standardization of Automation and Measuring Systems,自动化与测量系统标准化协会）制定的一种面向服务的诊断标准。该标准将诊断功能和数据抽象为独立的服务资源，利用实体与资源集合进行关联和管理。同时，它提供了一套标准化接口，允许客户端通过标准 HTTP 方法访问这些资源，从而实现相应的诊断功能。

SOVD的使用场景

        SOVD协议的应用场景包括：

• 远程诊断：通过4G/5G等网络技术，将车辆与远程的SOVD Client进行连接，以此获取车辆的诊断数据。

• 近场/本地诊断：通过无线或有线（如OBD）的方式进行诊断，诊断仪作为SOVD Client去访问车内的整车数据。

• 车载诊断：在车内部署SOVD Client，无需与远程服务器或近场诊断仪永久连接。车载使用场景的结果也可能被近场或远程使用场景访问。

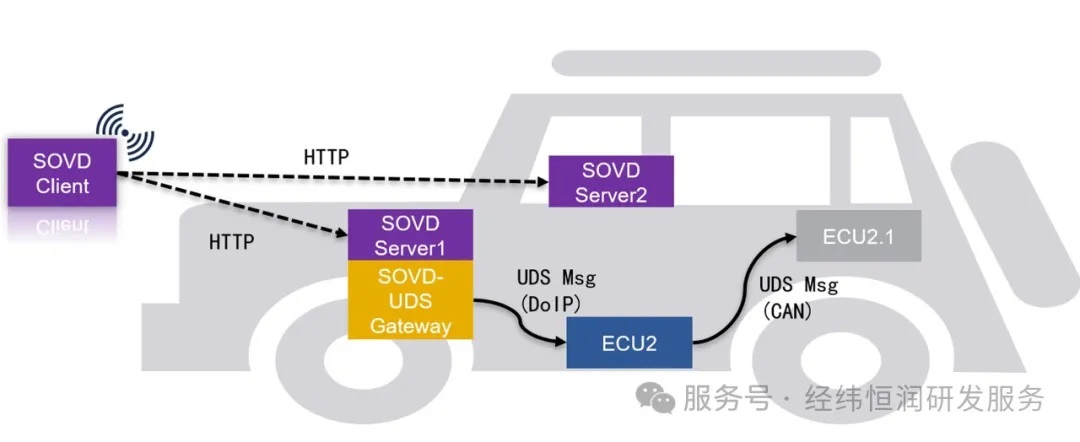

        通过以上的场景介绍可以发现，SOVD协议有效实现了诊断技术路径的统一化，可在远程、近场及车载诊断等不同场景中应用。同时在系统架构层面，SOVD不仅支持部署多个可直接访问的SOVD Server，还能够借助SOVD-UDS网关实现传统ECU的协议转换与数据访问，构建了兼具开放性与兼容性的车载诊断体系。这种架构设计显著提升了各类诊断设备的开发一致性与互操作性。

SOVD的特点

• 遵从RESTful原则

        SOVD API 基于 HTTP RESTful 架构设计，提供了 GET、PUT、POST、DELETE 四种方法，使用URI标识资源，通过JSON格式进行数据交换。基于此，我们可以轻松地获取、更新、创建和删除汽车诊断数据。

• 结构化数据管理

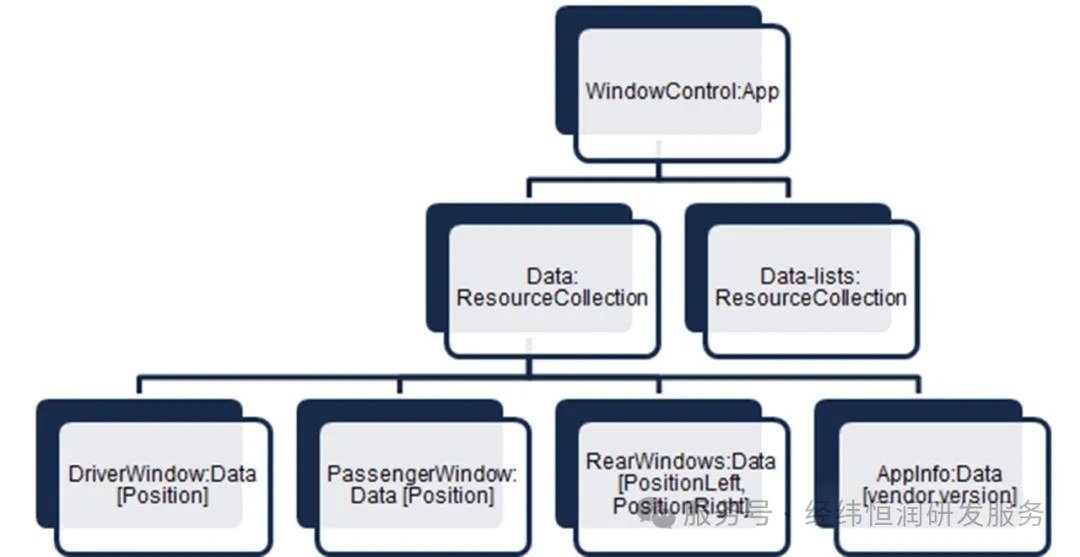

       SOVD将车辆数据组织成不同的实体，例如 SOVD Server、Area、Component、App 和 Function。通过实体将不同类型的数据分门别类地存放，部分实体间也可以相互关联，方便快速找到所需的信息。

       这些实体中存放着我们需要访问的资源，资源代表着具体的车辆数据。SOVD API 提供了丰富的资源集合，包括 configurations、bulk-data、data、faults 等等，涵盖了汽车数据的方方面面。

        基于上面的知识，就可以尝试进行数据访问了。例如，若需获取车辆后窗的状态，可以发送以下GET请求：GET {base_uri}/apps/WindowControl/data/RearWindows HTTP/1.1

SOVD API

       当诊断对象为HPC控制器时，我们能够通过SOVD协议中定义的标准API直接访问相关数据。这些API不仅规范了对不同类型资源的访问方式，还将复杂的车辆数据和操作进行了标准化处理，为开发者和使用者提供了一套高效且完整的解决方案。

       以下是一些场景下的SOVD API的使用示例：

• 当需要检查某个电子控制单元（ECU）的状态时，SOVD API可以通过GET /{entity-path}/data/{data-id}直接获取相关数据；
• 如果要清除故障码，只需调用DELETE /{entity-path}/faults/{fault-code}即可完成操作；
• 当车辆需要软件更新时，API提供了从准备（PUT /updates/{update-package-id}/prepare）到执行（PUT /updates/{update-package-id}/execute）的支持，以保障系统持续处于更新后的状态。

       此外，SOVD API还支持批量数据处理（如日志文件管理）、锁定机制避免资源冲突，以及灵活的配置和模式切换功能等等。无论是读取车速信息、控制车窗操作，还是清除故障码，都可以通过这些标准API以更加直观的方式实现。

SOVD与UDS

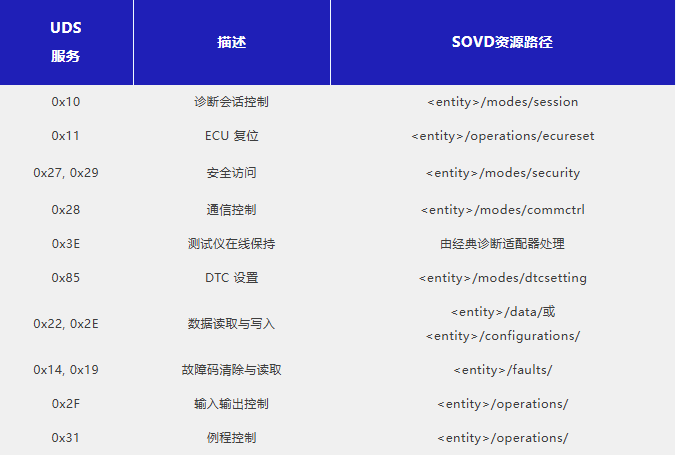

        当诊断对象为传统ECU时，我们需要一个网关进行SOVD-UDS的路由转换。在SOVD规范中，已经对常见的 UDS 服务与SOVD 映射关系进行了描述：

        这种UDS-SOVD的适配方案，将传统的UDS诊断协议与现代SOVD架构相结合，为车辆诊断带来了更高的灵活性和可扩展性。通过RESTful接口，诊断工具能够以更直观、更标准化的方式访问和操作车辆数据，同时完整保留了UDS的核心功能。这种设计体现了SOVD的良好适应性，同时也降低了使用SOVD作为诊断协议的门槛。
