瑞昱Realtek显示类芯片-简介

monitor scaler IC

(纯显示功能）

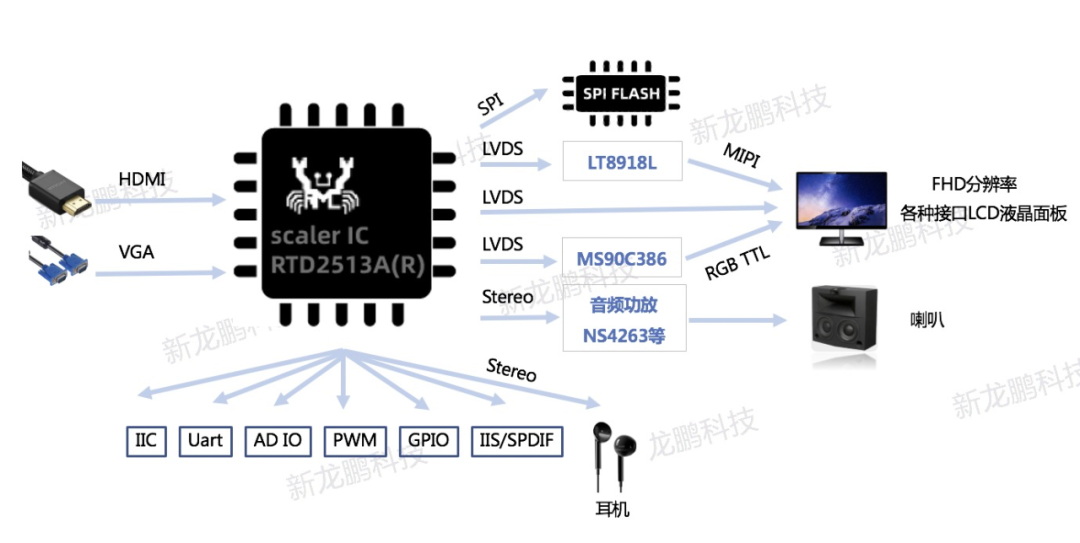

01. Realtek RTD2513A(R)芯片及解决方案

1.工作电压3.3V& 1.1V

2.配8MbitSPI NOR FLASH

3.LQFP128P,16MM*16MM

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.HDMI1.4& HDCP1.4

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出1920*1200

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

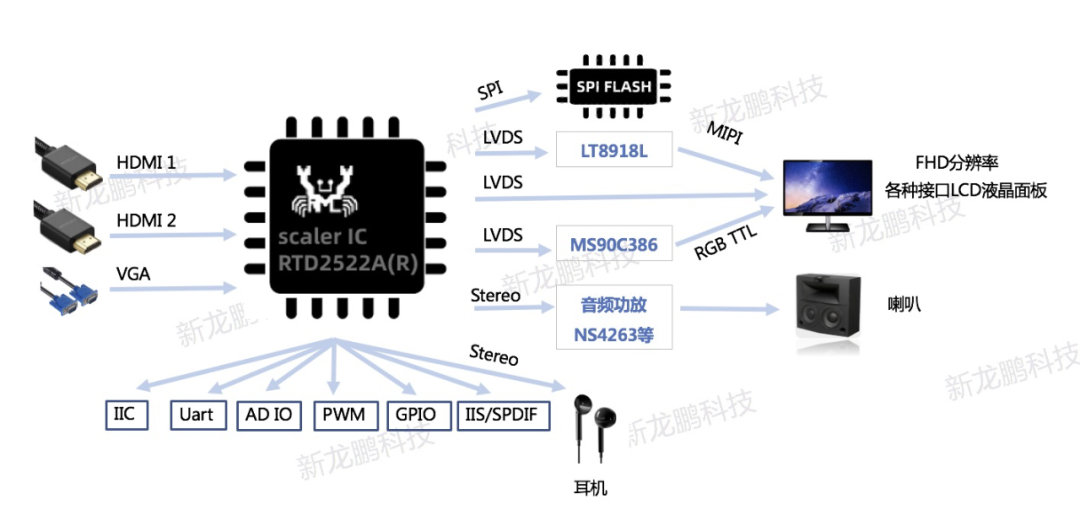

02. Realtek RTD2522A(R)芯片及解决方案

1.工作电压3.3V& 1.1V

2.配8MbitSPI NOR FLASH

3.LQFP128P,16MM*16MM

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.HDMI1.4& HDCP1.4

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出1920*1200

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

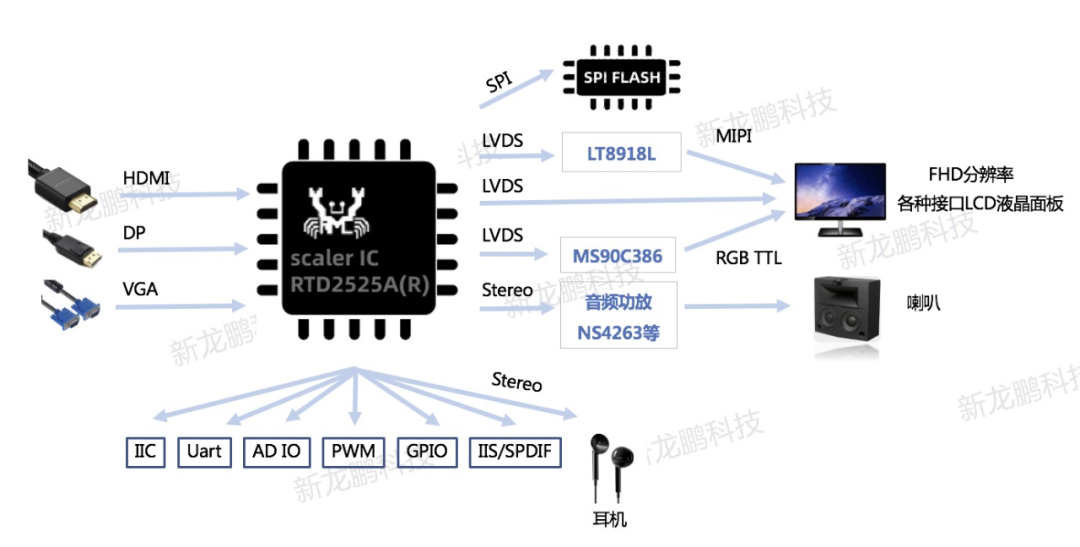

03. Realtek RTD2525A(R)芯片及解决方案

1.工作电压3.3V& 1.1V

2.配8MbitSPI NOR FLASH

3.LQFP128P,16MM*16MM

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.HDMI1.4&DP1.1& HDCP1.4

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出1920*1200

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

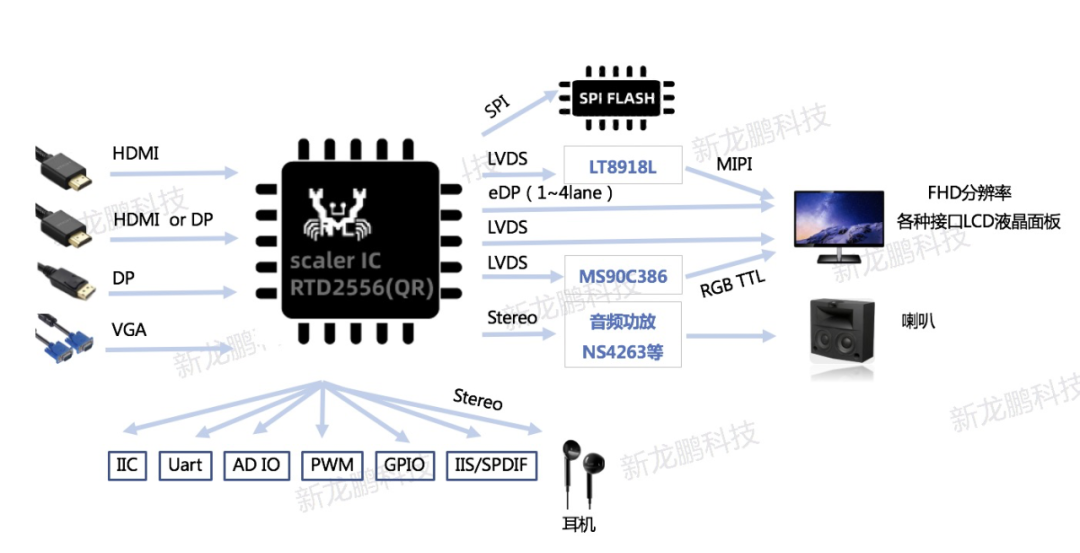

04. Realtek RTD2556(QR)芯片及解决方案

1.工作电压3.3V& 1.1V &2.5V , LQFP156P,22MM*16MM

2.配8MbitSPI NOR FLASH 。

3.RTD2556QR支持FRC/OD等功能，可以180度翻转画面

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.HDMI1.4 &DP1.1 & HDCP1.4

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出1920*1200

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

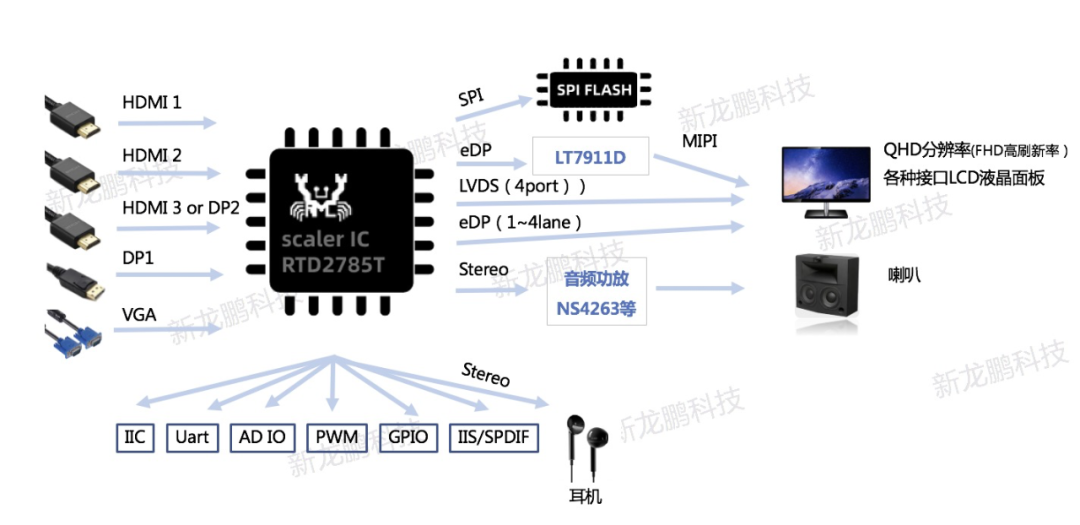

05. Realtek RTD2785T芯片及解决方案

1.工作电压3.3V& 1.1V & 2.5V

2.配8MbitSPI NOR FLASH ，内置DDR1

3.LQFP216P,26MM*26MM

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.HDMI1.4 & DP1.2 & HDCP1.4，以及SST和MST功能

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出2560*1600 , 支持输出画面翻转180度(点对点）

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

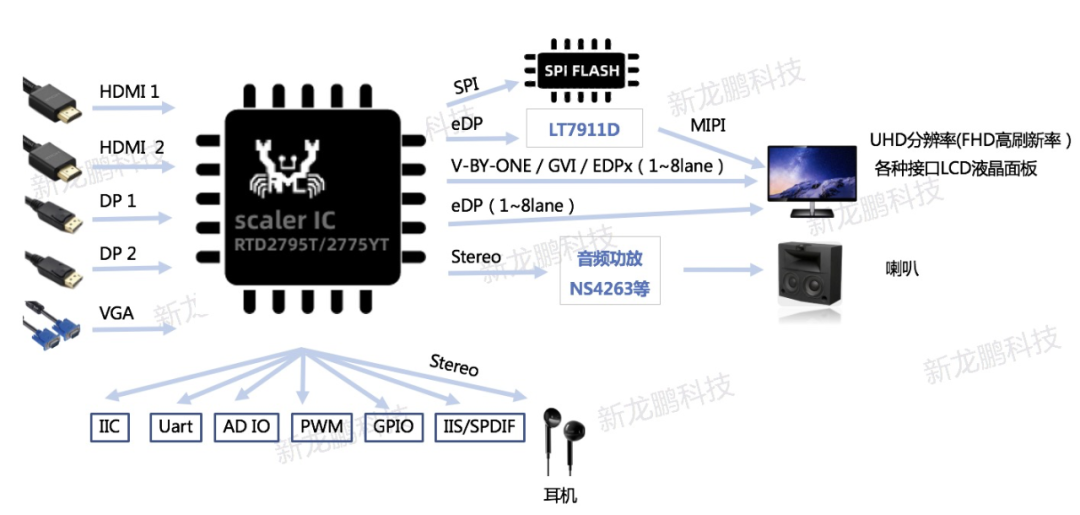

06. Realtek RTD2795T/2775YT芯片及解决方案

1.工作电压3.3V& 1.1V &1.8V

2.配8MbitSPI NOR FLASH ，内置DDR2

3.LQFP216P,26MM*26MM

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.HDMI2.0 & DP1.2 & HDCP2.2，以及SST和MST功能

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出3840*2160 ，输出画面翻转180度（点对点）

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

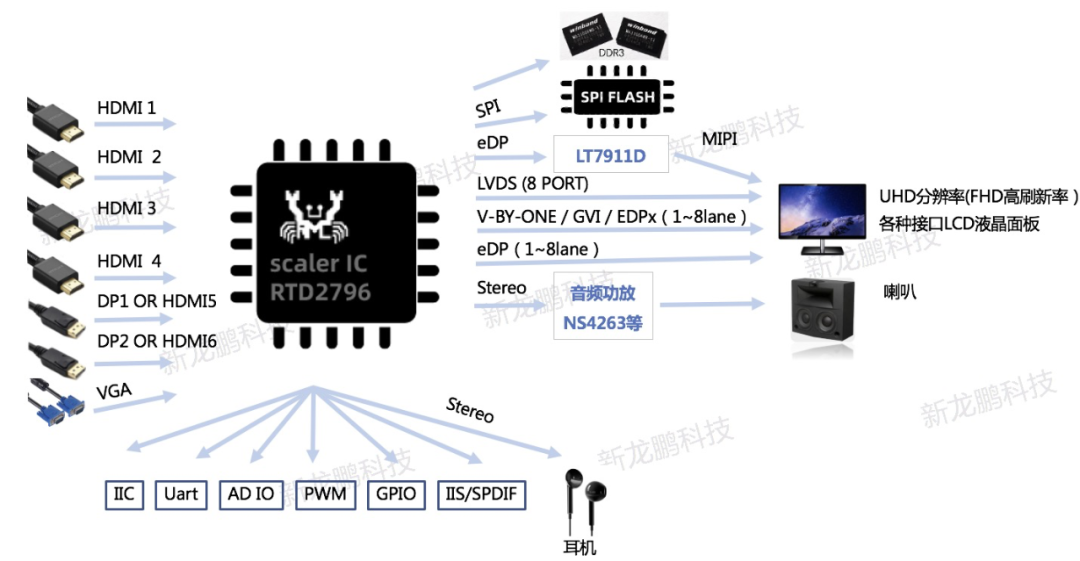

07. Realtek RTD2796芯片及解决方案

1.工作电压3.3V& 1.1V & 1.5V ,BGA702P, 27MM*27MM

2.配8MbitSPI NOR FLASH

3.支持PIP/POP/4P  ，以及SST和MST功能

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.HDMI2.0 & DP1.2 & HDCP1.4

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出3840*2160 ，输出画面翻转90/180/270度（点对点）

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

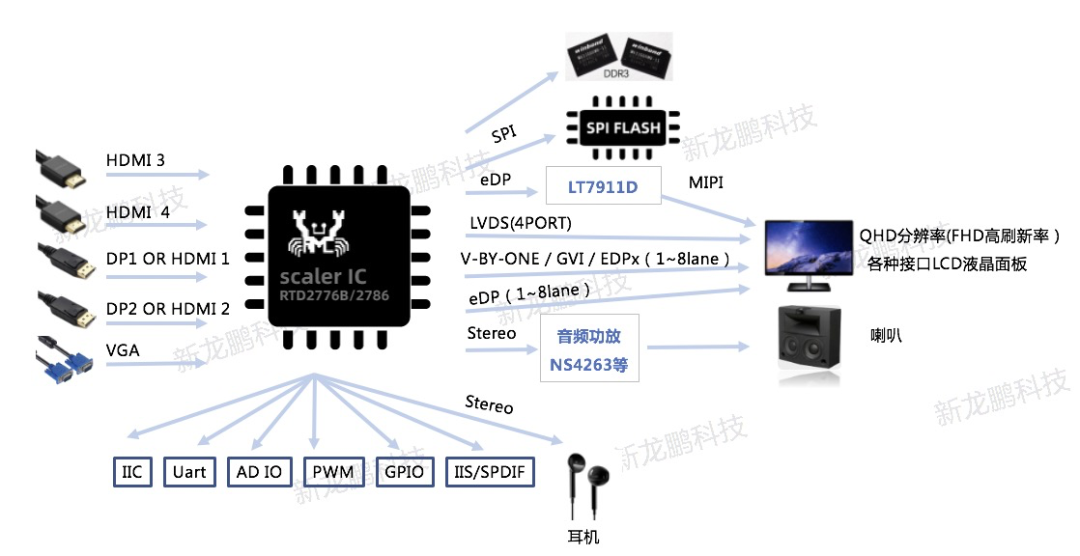

08. Realtek RTD2776B/2786芯片及解决方案

1.工作电压3.3V& 1.1V & 1.5V ,BGA702P, 27MM*27MM

2.配8MbitSPI NOR FLASH

3.HDMI2.0 & DP1.2 & HDCP1.4，以及SST和MST功能

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.PWM(8BIT)、ADC(6BIT)，通过DDC通道在线升级

7.RTD2786支持QHD，RTD2776B支持FHD

8.输出画面翻转90/180/270度 （点对点）

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

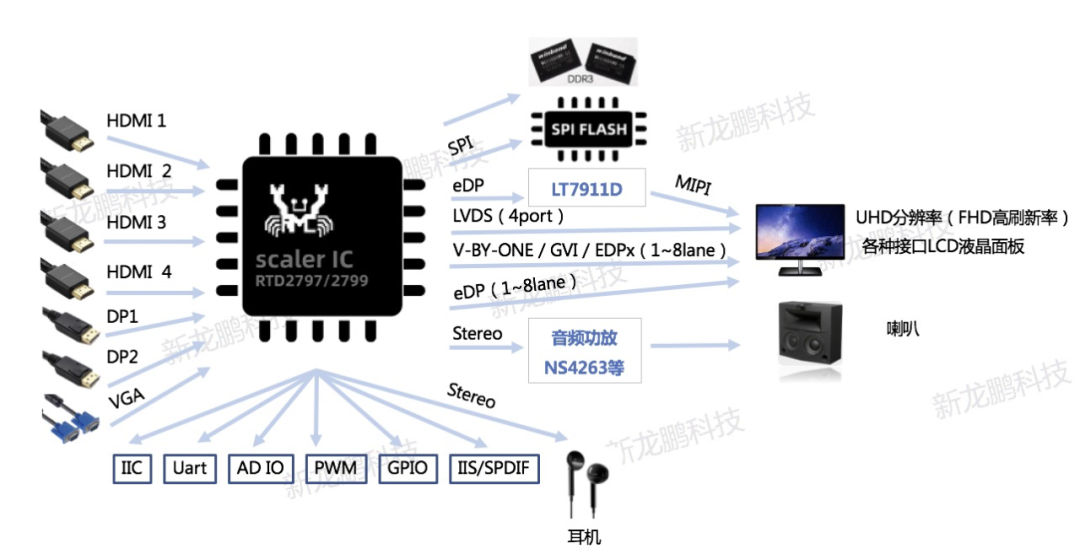

09. Realtek RTD2797/2799芯片及解决方案

1.工作电压3.3V& 1.1V & 1.5V ,BGA702P, 27MM*27MM

2.配8MbitSPI NOR FLASH，HDMI2.0 & DP1.2& HDCP2.2

3.支持PIP/POP/4P  ，以及SST和MST功能

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270(点对点）

6.输出画面翻转90/180/270度（点对点）

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.RTD2797支持UHD，RTD2799支持5120*2880

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

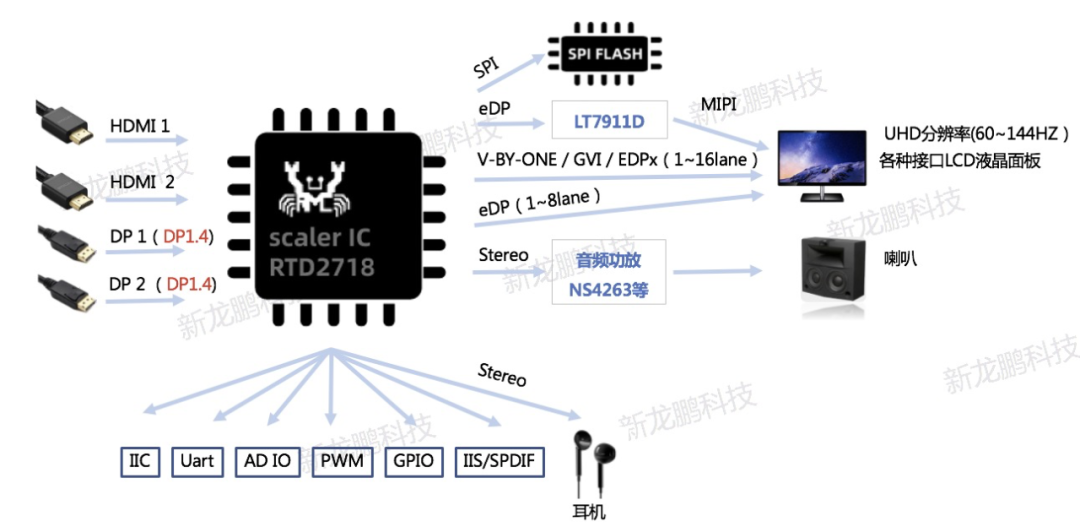

10. Realtek RTD2718芯片及解决方案

1.工作电压3.3V& 1.1V & 1.5V ，BGA

2.配8MbitSPI NOR FLASH ，内置DDR3

3.BGA, 27MM*27MM

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270(点对点）

6. DP1.4 & HDMI 2.0  & HDCP2.2 ，以及SST和MST功能

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出4096*2160@144hz ，支持PIP/POP功能

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

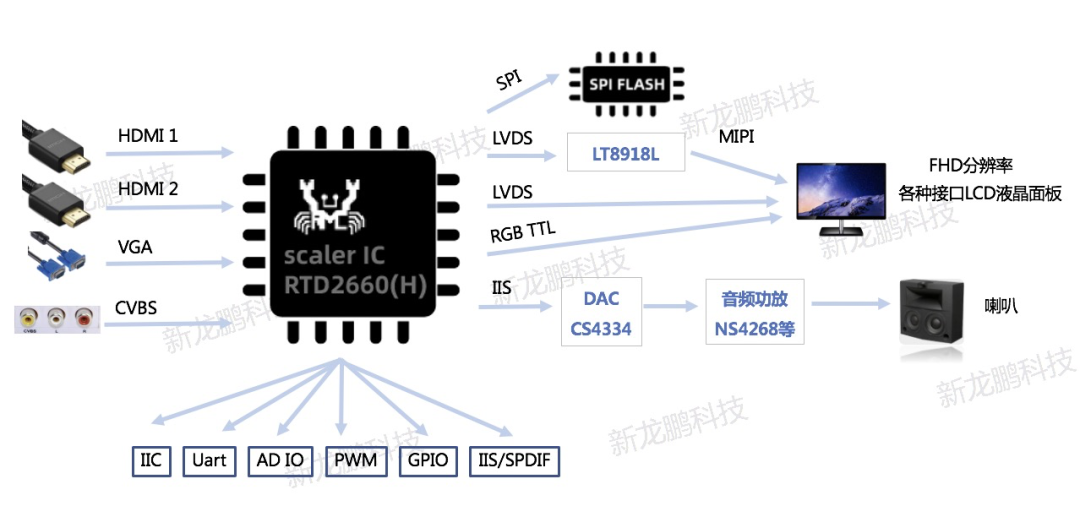

11. Realtek RTD2660(H)芯片及解决方案

1.工作电压3.3V& 1.8V,  LQFP128 ， 22MM *16MM

2.配8MbitSPI NOR FLASH

3.LQFP128P,16MM*16MM

4.内置音频处理，支持音量调节，IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit）

6.HDMI1.1& HDCP1.1

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出1920*1200

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

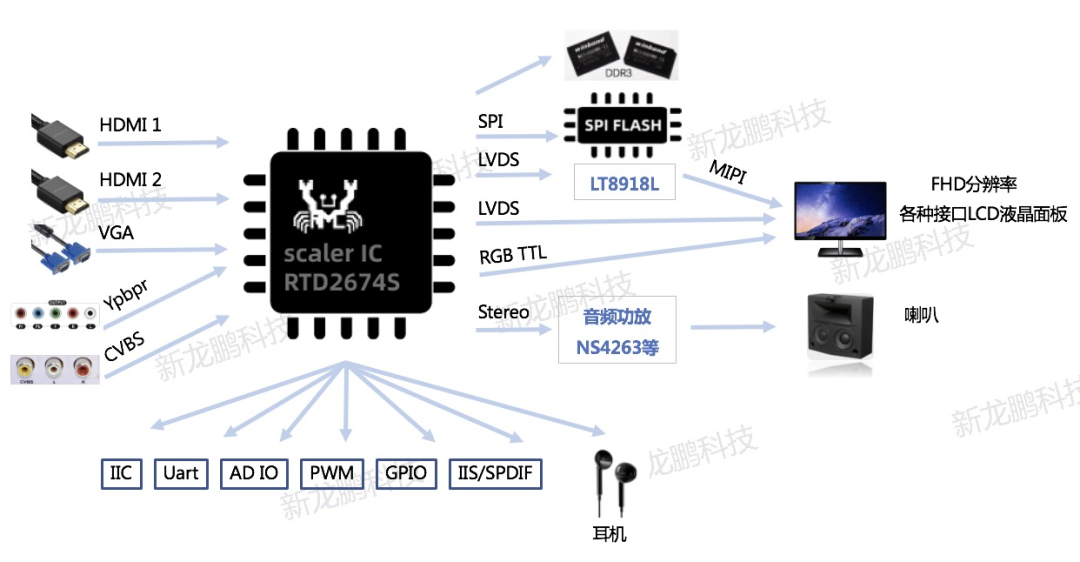

12. Realtek RTD2674S芯片及解决方案

1.工作电压3.3V& 2.6V&1.3V

2.配32MbitSPI NOR FLASH。需要外挂DDR1,支持PIP/POP

3.LQFP216P,22MM*22MM

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.HDMI1.3& HDCP1.3

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出1920*1200  ，可支持输出画面翻转180度

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

OS类scalerIC

(内置多媒体播放器且带操作系统）

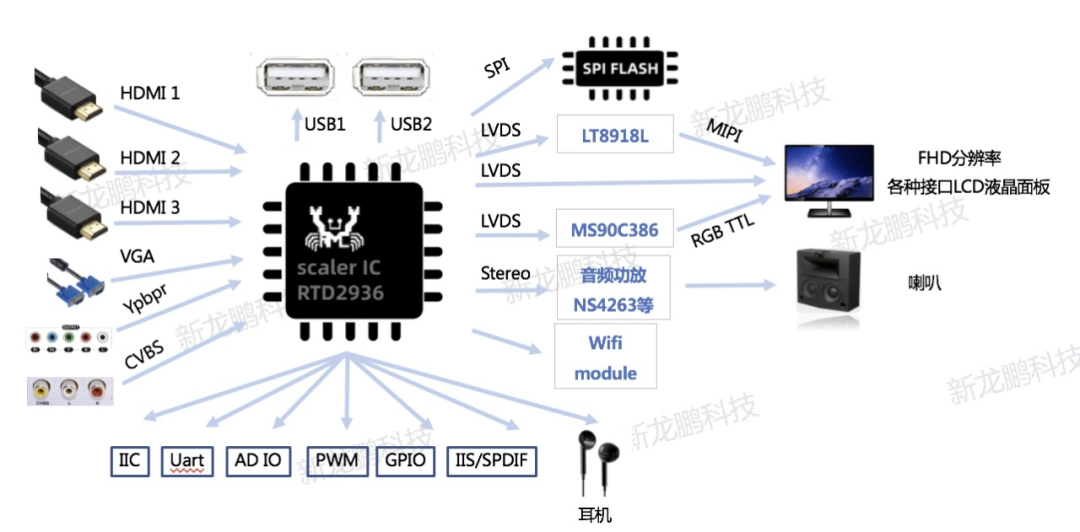

13. Realtek RTD2936芯片及解决方案

1.工作电压3.3V& 1.5V & 1.1V ，LQFP128P,16MM*16MM

2.配128Mbit  NOR FLASH或者1Gbit Nand FLASH,内置DDR3

3.支持DLNA/MIRACAST/AIRPLAY功能

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.HDMI1.4& HDCP1.4

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出1920*1200 ，可支持输出画面翻转90/180/270度

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

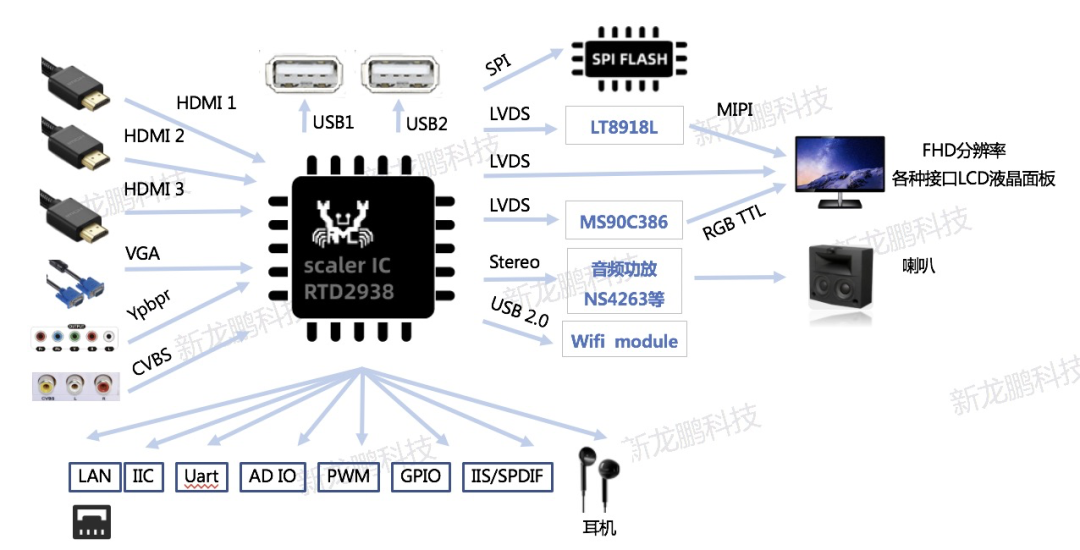

14. Realtek RTD2938芯片及解决方案

1.工作电压3.3V& 1.5V & 1.1V , LQFP216P, 22MM*22MM

2.配128Mbit  NOR FLASH或者1Gbit Nand FLASH,内置DDR3

3.支持DLNA/MIRACAST/AIRPLAY功能

4.内置音频处理，支持音量调节，耳机输出以及IIS/SPDIF数字音频输出

5.有OSD功能，16色（24bit），可支持旋转90/180/270

6.HDMI1.4& HDCP1.4

7.PWM(8BIT) 、ADC(6BIT)，通过DDC通道在线升级

8.最大分辨率输出1920*1200 ，可支持输出画面翻转90/180/270度

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

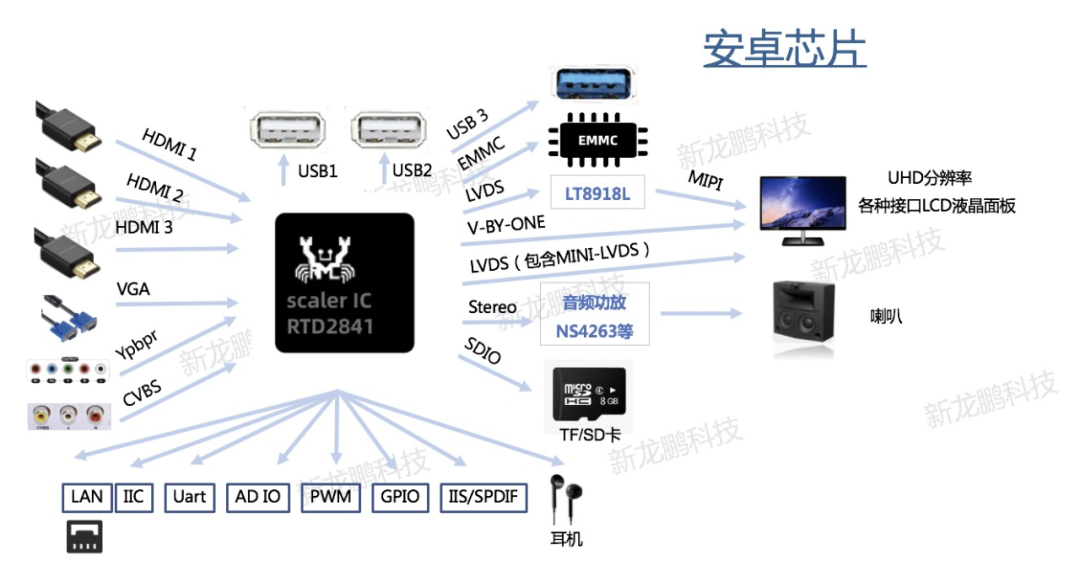

15. Realtek RTD2841芯片及解决方案

1.工作电压3.3V &1.8V & 1.5V & 1.0V ,BGA ,17MM*17MM

2.A55*4 , Mali-G31，内置1GBDDR3 ,外挂EMMC

3.输出LVDS、Mini-LVDS、V-BY-ONE接口4K屏。支持TCON输出。

4.内置音频处理 ,EQ调节，耳机输出以及IIS/SPDIF数字音频输出

5.安卓11，4K级别媒体播放器，支持HEVC、VP9、H.264、AVS+等

6.HDMI2.0& HDCP2.2 。USB3.0&USB2.0。100MLan。

7.支持DolbyVision,HLG,HDR10+等，以及支持LOCALDimming

8.可支持输出画面翻转90/180/270度。

欢迎感兴趣的朋友联系    成都鹏芯科技（深圳新龙鹏科技） 胡工  15388255395（微信同号）

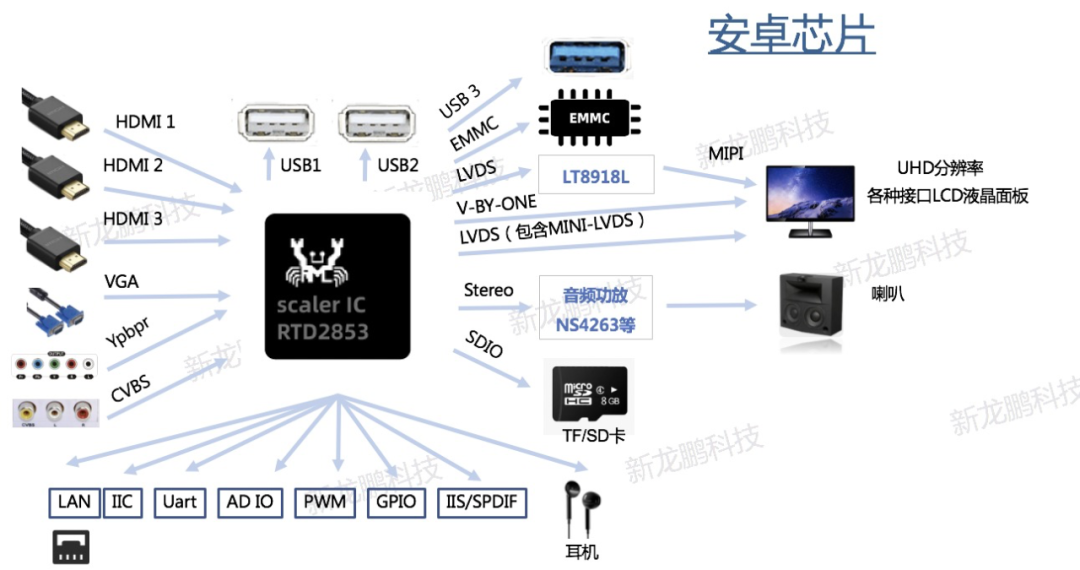

16. Realtek RTD2853芯片及解决方案

1.工作电压3.3V &1.8V & 1.5V & 1.0V ,BGA ,17MM*17MM

2.A55*4 , Mali-G31，内置1.5GBDDR3 ,外挂EMMC

3.输出LVDS、Mini-LVDS、V-BY-ONE接口4K屏。支持TCON输出。

4.内置音频处理 ,EQ调节，耳机输出以及IIS/SPDIF数字音频输出

5.安卓11，4K级别媒体播放器，支持HEVC、VP9、H.264、AVS+等

6.HDMI2.0& HDCP2.2 。USB3.0&USB2.0。100MLan。

7.支持DolbyVision,HLG,HDR10+等，以及支持LOCALDimming

8.可支持输出画面翻转90/180/270度。
