1、什么是HX711压力传感器（电子秤）？

3、在STM32标准库中使用HX711的程序代码

（1）初始化DT口和SCK口所用的引脚代码

（2）实现A/D采样所使用的通信介绍

（3）采样结果与实际重量转化算法

总结：

1、什么是HX711压力传感器（电子秤）？

（1）电子秤模块简介

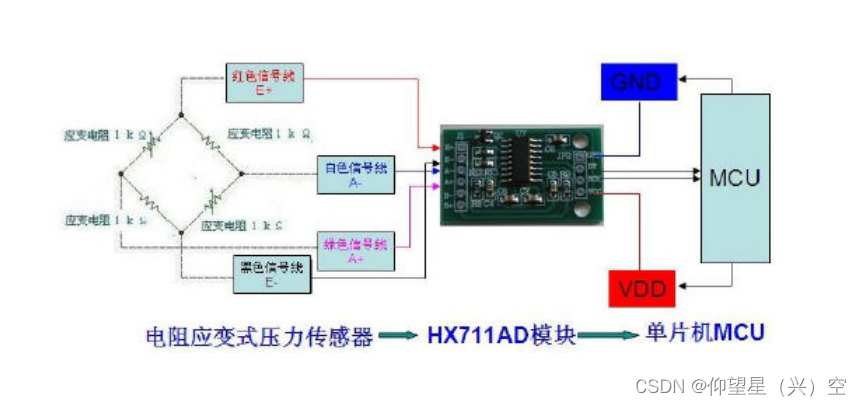

原理图如下

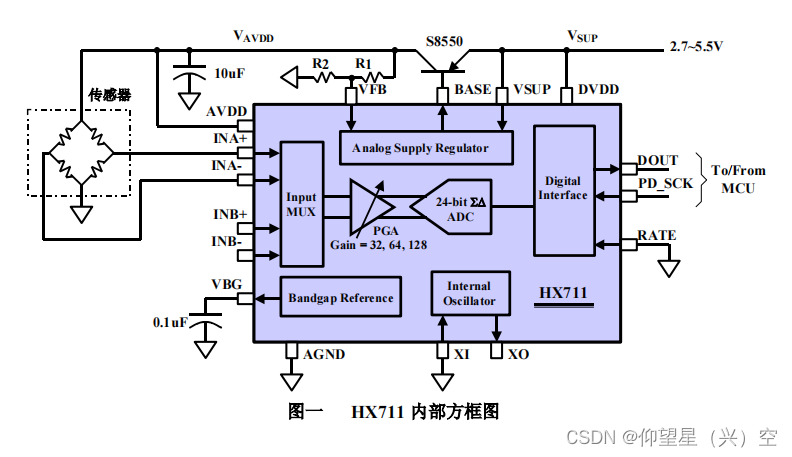

（2）压力传感器工作原理:

压力传感器由一个重要构成是HX711的芯片，内部由二进制模数转换器（ADC）和一个放大器组成。ADC将模拟信号转换为数字信号，放大器则扩大转化出来的信号的幅度，以便更精确地测量。

HX711压力传感器的工作原理是基于万用表电桥原理，利用压力传感器的阻值变化来实现重量的测量。

具体工作流程

1、通过引脚A+和A-接入压力传感器。在未加载的情况下，两个引脚之间的电阻为R1。

2、在HX711芯片中，使用一个基准电压（通常为VCC/2）来作为压力传感器电桥电路的中心点。

3、当压力传感器开始承受载荷时，电桥电路会产生一个微小的电压差。

4、这个电压差通过A+和A-引脚输入到HX711芯片中，并经过内置的差分放大器放大。

5、放大之后的信号被送到24位的A/D转换器中进行数字化处理，并通过DOUT引脚输出。

6、PD_SCK引脚则是用于通过时钟信号来同步转换器的输出数据。

7、最终，通过对输入信号的放大和数字化处理，HX711芯片可以输出重量数据。

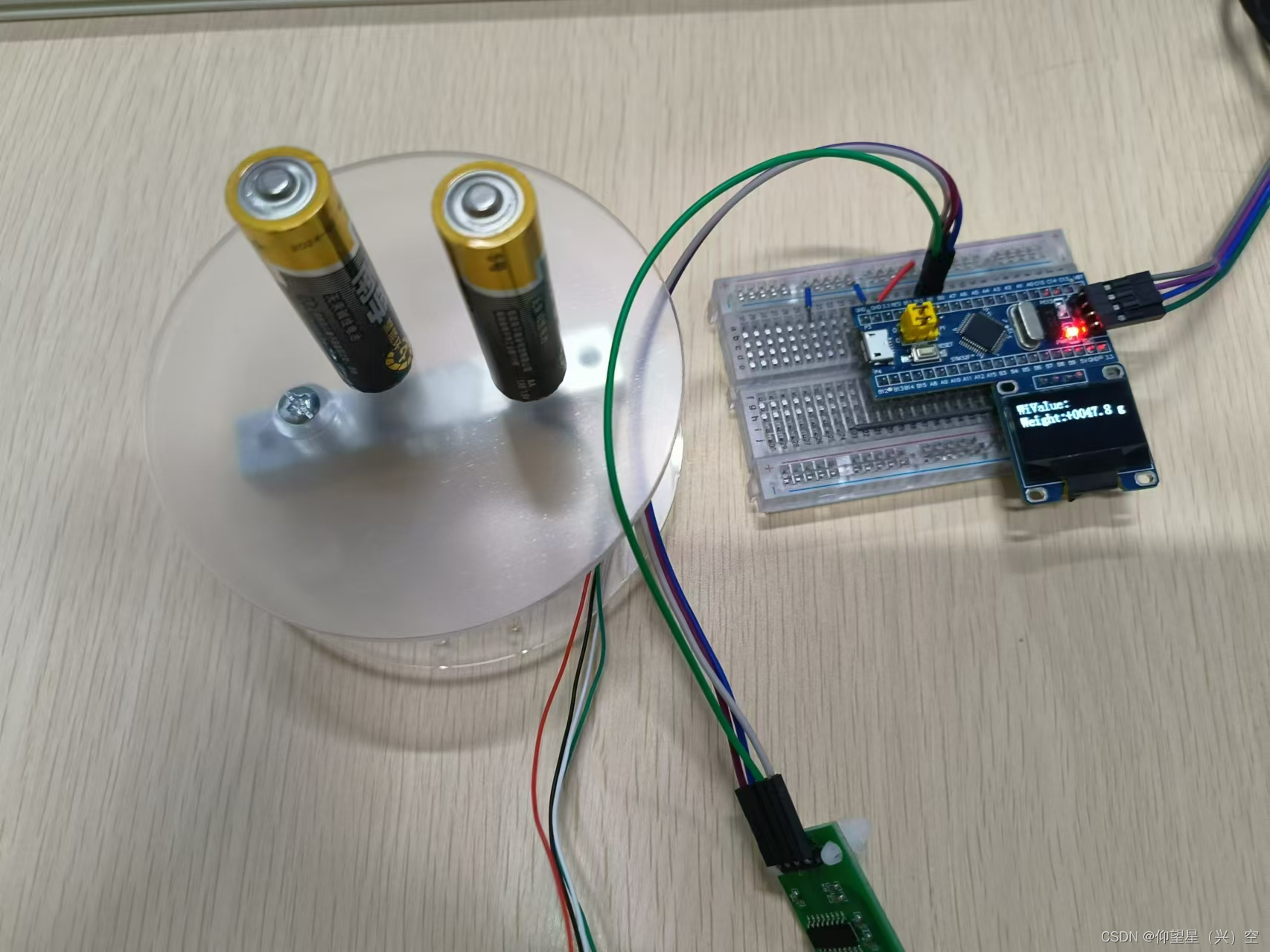

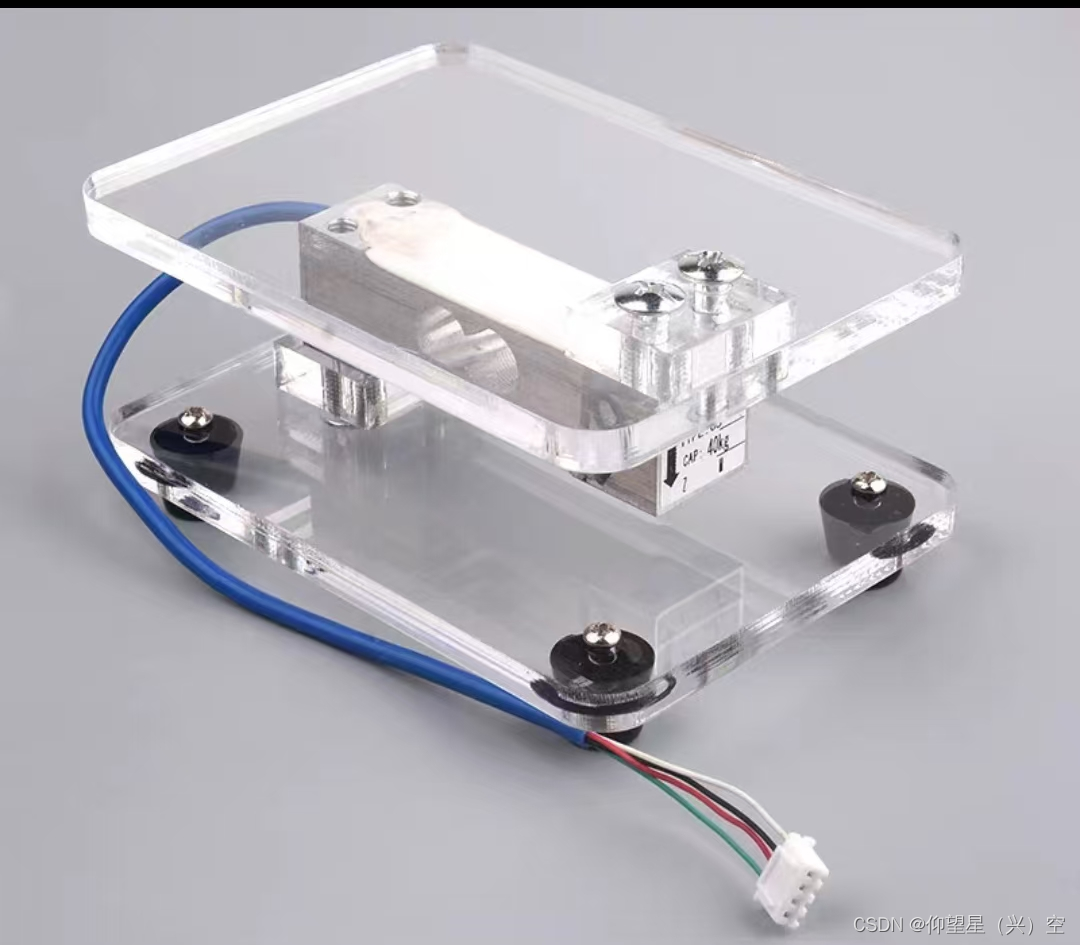

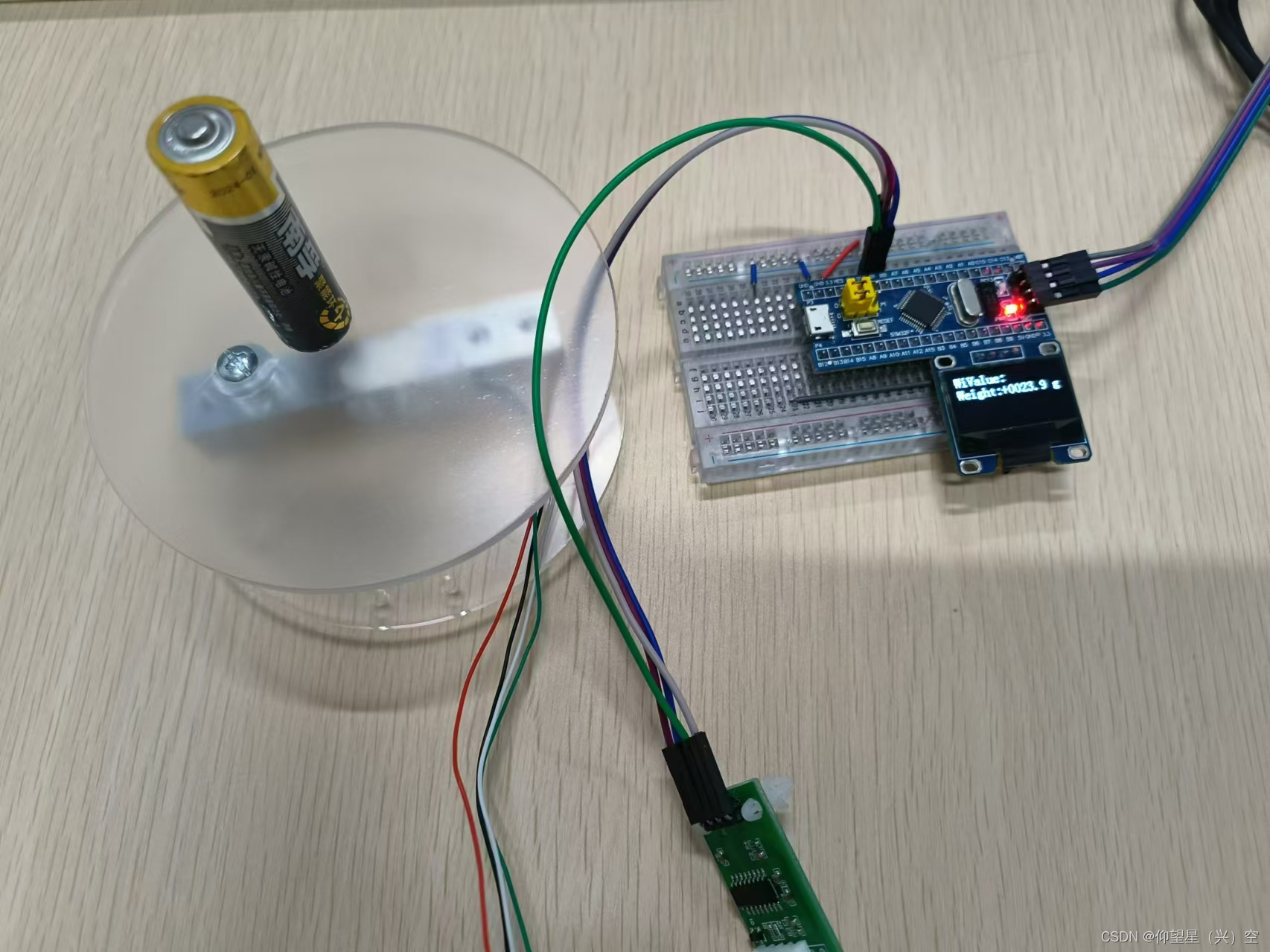

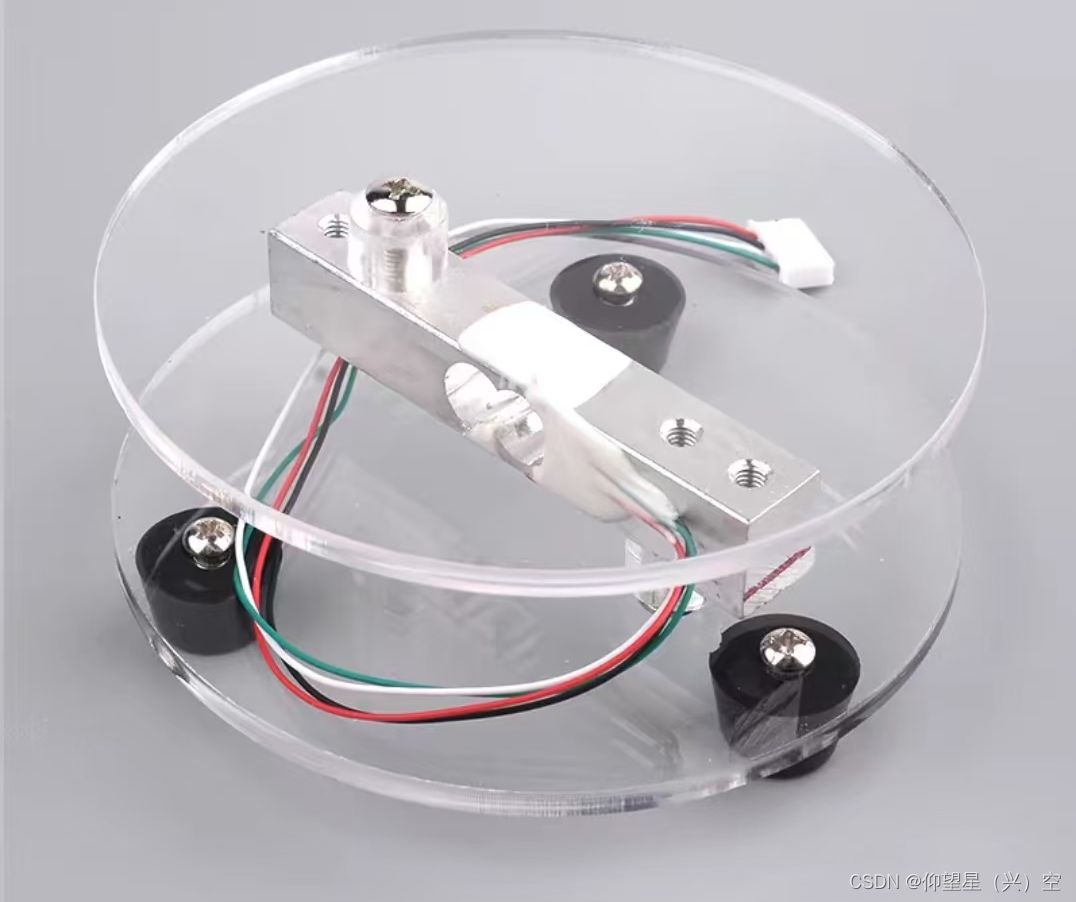

（3）压力传感器规格简介

市面上有很多不同规格的压力传感器，但大多殊途同归，读取的ADC值是一样的，只需要在计算时做出改变就行了

压力传感器学习意义

电子秤是将检测与转换技术、计算机技术、信息处理、数字技术等技术综合一体的现代新型称重仪器。它与我们日常生活紧密结合息息相关。电子称主要以单片机作为中心控制单元，通过称重传感器进行模数转换单元，在配以键盘、显示电路及强大软件来组成。电子称不但计量准确、快速方便，更重要的自动称重、数字显示，对人们生活的影响越来越大，广受欢迎。

2、HX711电子秤模块重要引脚介绍

1.DT口介绍

DT口是HX711芯片的数据输出端口，它输出经过A/D转换处理后的24位数据。

注意：DT口和SCK口都接stm32的GPIO（通用输出输入端口）。

2.SCK口介绍

SCK是HX711芯片的时钟输入端口，用于控制A/D转换的时钟。

3.VCC供电口介绍

VCC引脚连接到5V或3.3V的正电源，选择5V或3.3V电源不影响正常使用。

3、在STM32标准库中使用HX711的程序代码

（1）初始化DT口和SCK口所用的引脚代码

void HX711_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//使能GPIOB的时钟
    GPIO_InitTypeDef hx711_gpio_struct;//创建一个GPIO结构体

    //SCK
    hx711_gpio_struct.GPIO_Mode=GPIO_Mode_Out_PP;//SCK为开漏输出模式
    hx711_gpio_struct.GPIO_Pin=GPIO_Pin_1;
    hx711_gpio_struct.GPIO_Speed=GPIO_Speed_50MHz;//通用50MHz
    GPIO_Init(GPIOB,&hx711_gpio_struct); //使能

    //DT
    hx711_gpio_struct.GPIO_Mode=GPIO_Mode_IPU;//DT为上拉输入模式，
	//如果IO口外部没有信号输入或者悬空，则IO口默认为高电平。
	//如果此时IO口有输入低电平，那么引脚就为低电平，MCU读取到的就是低电平
    hx711_gpio_struct.GPIO_Pin=GPIO_Pin_0;
    hx711_gpio_struct.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&hx711_gpio_struct);

	GPIO_WriteBit(GPIOB,GPIO_Pin_1,1);//这里是初始化定义拉高SCK
}

（2）实现A/D采样所使用的通信介绍

unsigned long HX711_Read(void)//unsigned long 为无符号整数，不能表示负数
{
    unsigned long Count;
    unsigned char i;//为无符号字符，不能表示负
    W_SCK(0);//拉低SCK时钟
    Count=0;//相当于清空Count里的所有数
    while(R_DT);//由于DT是上拉输入，所以当DT口没有信号输入或者悬空
	//则IO口默认为高电平，即R_DT==1，
	//直到DT口检测到了信号输入，才置为低电平，进入下面程序
    for (i=0;i<24;i++)//这里由于是128增益，所以要循环24次
    {
        W_SCK(1);
        Count=Count<<1;//这里指的是将Count左位移一位
        W_SCK(0);
        if(R_DT) //如果有DT电平输入，那空的Count那一位就由0变1
			//否则Coun那一位任然为0，等下一次Count位移继续判断
            Count++;
    }
    W_SCK(1);
    Count=Count^0x800000; //最高位取反，其他位不变
	                      //在HX71芯片中，count是一个32位的有符号整数，
                          //用于存储称重传感器的读数。
	                      //当count的最高位为1时，表示读数为负数，
                          //而HX711芯片不支持负数的读数。
	                      //因此，为了将负数转换为正数，需要将count的最高位取反，
                          //即将count与0x800000进行异或操作。
                          //具体来说，0x800000的二进制表示为100000000000000000000000，
                          //与count进行异或操作后，
	                      //可以将count的最高位从1变为0，从而得到对应的正数读数。
    W_SCK(0);
    return(Count);
}

增益数值不同意味着循环的次数不同【增益128-循环24次；增益32-循环25次；增益64循环26次】,这里用的是增益128。

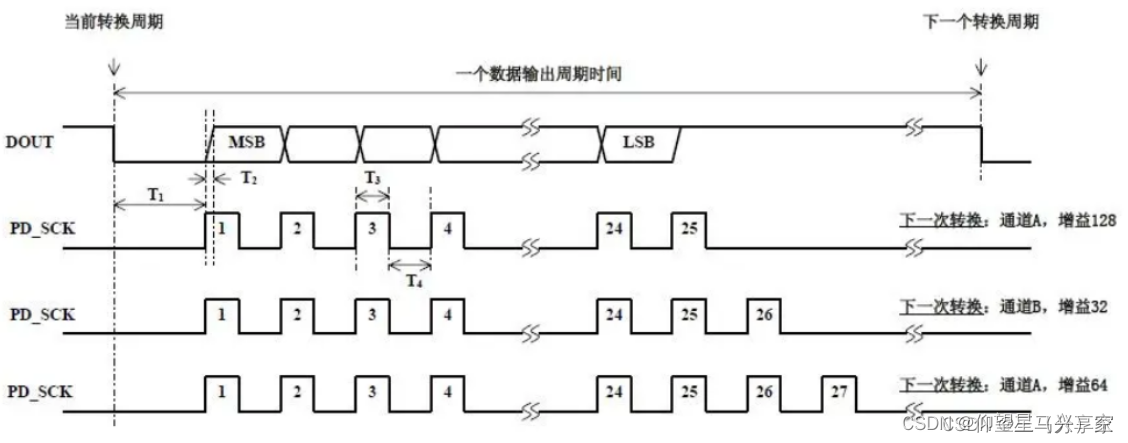

以下是通信流程图（借鉴三马分享家大佬的）：

首先，我们读出的ADC值是一个无符号的32为数，所以要定义为unsigned long，后面根据上图的通信流程图，如代码中进行拉高和拉低SCK，进行DT口的数据传输通行，DT口的数据传输的细节与注意事项，如代码注解所示。注意，我们获取的数据还得进行一次倒置，因为在HX71芯片中，count是一个32位的有符号整数，用于存储称重传感器的读数。当count的最高位为1时，表示读数为负数，而HX711芯片不支持负数的读数。因此，为了将负数转换为正数，需要将count的最高位取反，即将count与0x800000进行异或操作。
具体来说，0x800000的二进制表示为100000000000000000000000，与count进行异或操作后，可以将count的最高位从1变为0，从而得到对应的正数读数。

（3）采样结果与实际重量转化算法

//校准参数
#define GapValue 3355.4

void Get_Maopi(void)
{
    Weight_Maopi = HX711_Read();
}


void Get_Weight(void)
{
    HX711_Buffer = HX711_Read();
    if(HX711_Buffer > Weight_Maopi)
    {
        Weight_Zhengshu = HX711_Buffer;
        Weight_Zhengshu = Weight_Zhengshu - Weight_Maopi;     //获取实物的AD采样数值。
        Weight_Zhengshu = (int32_t)(((float)Weight_Zhengshu/GapValue)*10/1.082);     //weight(x)=x*5kg/2^24
        Weight_tmp = ((float)Weight_Zhengshu/GapValue)*10/1.082;//注意，这里GapValue与1.082都是校准值，根据自己的实际情况进行调整
        Weight_tmp -= Weight_Zhengshu;
        if(Weight_tmp<0)
        {
            Weight_tmp = -Weight_tmp;
        }
        Weight_xiaoshu = (int32_t)(Weight_tmp*10);
    }
}
