主天线的使用

目录

目录

天线的分类

天线安装的位置

天线安装流程

安装顶楼天线

背景信息

操作步骤

天线倾角的调整

---

天线的分类

天线分为定向天线、双极化定向天线和全向天线三种类型

1. 定向天线：在某一个或某几个特定方向上发射及接收电磁波特别强，而在其他的方向上发射及接收电磁波则为零或极小的一种天线。采用定向发射天线的目的是增加辐射功率的有效利用率，增加保密性；采用定向接收天线的主要目的是增强信号强度增加抗干扰能力。
2. 双极化定向天线：一种新型天线技术，组合了+45°和-45°两副极化方向相互正交的天线并同时工作在收发双工模式下，因此其最突出的优点是节省单个定向基站的天线数量。
3. 全向天线：一种能够向所有方向传输信号的天线。它们通常用于无线电通讯中，以支持广泛的信号覆盖范围。全向天线的优点在于能够在多个方向上传输信号，因此不需要的定位和调整。它们的缺点在于信号容易受到干扰和波动的影响。

4. 天线安装的位置

天线安装的位置根据工程设计图纸里的天馈安装图来确定。如果要更改，应和用户商量协商，提出更改设计解决方案。天线安装位置需要注意防雷，天线安装在避雷针45度保护胶范围内。

天线安装流程



安装顶楼天线

背景信息

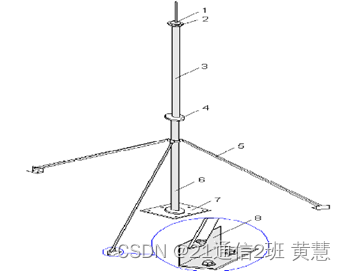

1. 在楼顶平面直接安装天线支架时，天线支架结构和安装示意图如图所示
2. 天线避雷针 2.焊接处 3.支撑杆1  4.膨胀螺栓M10×80  5.加强杆 6.支撑杆2  7.天线支架底座   8.加强杆地脚。
3. 在楼顶平面无法直接安装天线支架，并且楼顶存在高于1200mm围墙时，可将支架的两个固定点用膨胀螺栓和固定夹全部固定在墙上。
4. 当楼顶平面无法直接安装天线支架，并且楼顶存在低于1200mm围墙时，可将主支撑杆的一个固定点用膨胀螺栓和固定夹固定在墙上，另一个固定点与楼顶平面固定。
5. 在楼顶安装天线支架的要求如下：

 ①加强杆连接件的安装位置应不影响天线方向和倾角的调整。

 ②天线支架一定要和水平面垂直。

 ③定向天线安装在楼顶时，支架必须安装有避雷针，支架和建筑物避雷网也应连通。

 ④全向天线安装在楼顶时，支架上一般不安装避雷针，需单独安装一根支架用以安装避雷针。

 ⑤若全向天线的支架上安装了避雷针，则要求天线安装时伸出支架1m～1.5m。

 ⑥天线支架所有焊接部位表面需喷涂防锈漆，焊接要牢固，无虚焊和漏焊等缺陷。

操作步骤

步骤1：根据工程设计图纸中的天馈安装图来确定楼顶天线支架的安装位置。

步骤2：将避雷针焊接在天线支撑杆上（中心线对准）。

步骤3：将天线支架底座用8个膨胀螺栓M10×45垂直固定在楼顶平面上。

步骤4：用加强杆连接件连接加强杆和支撑杆，并将加强杆地脚连接在加强杆上，每个加强杆地脚用2个膨胀螺栓M10×45固定。 加强杆的长度根据支撑杆的长度来决定。

步骤5：将支撑杆1用6个膨胀螺栓M10×80与支撑主杆2紧固连接起来。

步骤6：如果楼顶天线支架没有和室外走线架焊接，或者已和走线架焊接，但走线架没有和建筑物避雷网连通，则需用避雷连接条将天线支架底座和建筑物避雷网连通（避雷连接条为室外走线架安装件）。

步骤7：在所有焊接部位和支架底座表面喷涂防锈漆。

步骤8：用混凝土覆盖保护楼顶天线支架底座、加强杆地脚及其与楼顶平面连接的膨胀螺栓。

（1）天线吊装需要塔上人员和塔下人员双方配合进行，吊装过程中塔下人员一定要牵扯绳子，将天线拉离塔体，以避免天线与塔身磕碰。

（2）天线安装在塔上时，需用绳子与滑轮组将天线、3m天线跳线及所有附件（如工具、安全带、各种胶带、扎带等）吊至塔顶平台，并放置于不易滑落处，做好安全措施。天线固定件、扳手等小金属物品应装入帆布工具袋封口后再吊装。

（3）在吊装时应该在天线两端同时打结，以便塔上人员与塔下人员进行配合。

（4）天线安装在楼顶上时，可人工将天线和安装材料搬运到安装位置。

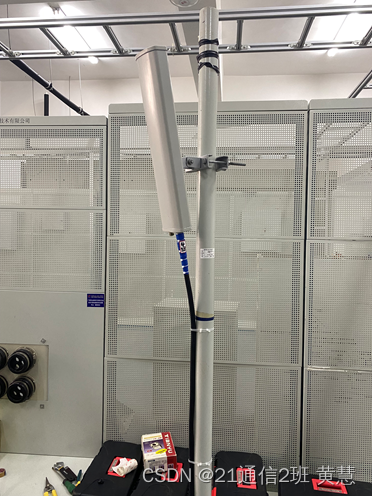

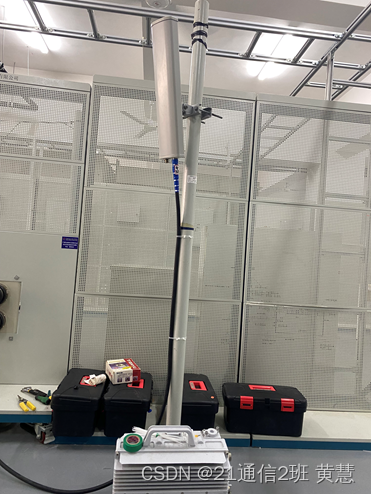

天线倾角的调整

1. 先将倾角测量仪的倾角调到工程设计要求的角度。
2. 轻轻扳动天线顶部，在顶部放开或收紧天线，调节天线下倾角，直至调整好的倾角仪紧贴定向天线时水珠居中。
3. 调整好后，将紧固件紧固。
4. 将天线下部护套靠近支架主干，护套顶端应与支架顶部齐平或略高出支架顶部。
5. 用天线固定夹将天线下部护套与支架主干两点固定，松紧程度应确保承重与抗风，且不会松动，也不宜过紧，以免压坏天线护套；天线固定夹形状如图3-3-16所示，固定方法如图3-3-17所示。
6. 检查天线垂直度，全向天线一定要保持垂直。确认天线垂直后，将天线在抱杆上紧固。
7. 安装好天线的支架伸出铁塔平台，调整伸出的天线支架，确保天线垂直。
