5G无线网络规划与优化

 5G 单站测试
目录

 5G 单站测试



一.单站验证概述

二.单站验证目的

三.单站项目前的准备

四.单站项目的流程

五.测试要求和测试方法

六.单站项目的测试内容

七. 弱覆盖的主要原因

八.优化常见问题

九. TE覆盖优化原则

十.拨打测试

一.单站验证概述

二.单站验证目的
三.单站项目前的准备
四.单站项目的流程
五.测试要求和测试方法
六.单站项目的测试内容
七. 弱覆盖的主要原因
八.优化常见问题
九. TE覆盖优化原则
十.拨打测试

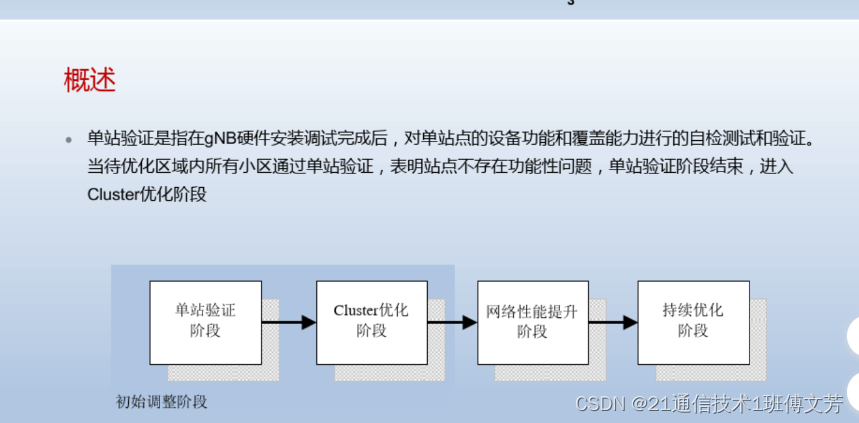

       单站验证是指在gNB硬件安装调试完成后对单站点的设备性能和覆盖能力进行的自检测试和验证。

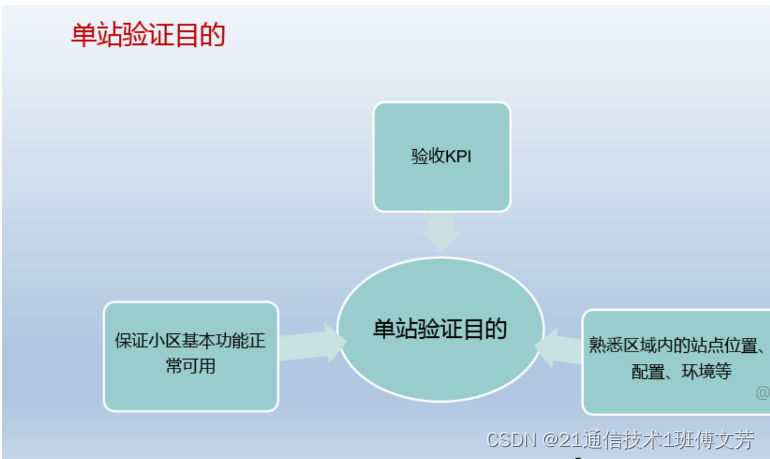

单站优化的目的是验收KPI;保证小区基本功正常使用;了解站点位置参数配置环境等。


       室分LOG保存方法：在室内测试开始前应先准备好室内地图文件,配置好测试路径并保存到相关文件夹中。室内测试回放时地图文件放到命名为“maps”的文件夹中，否则在室内文件回放的时候将无法找到该地图文件所在的路径。而APT文件和ITR文件则需要放在与 “naps”同级的文件夹下。在使用CXT进行回放时直接打开apt文件就会自动加载地图文件和ITR文件。Maps: 固定名称文件夹放置地图文件。Coverage test:放置覆盖测试的APT文件及ITR文件。Data test:方式数据业务测试APT文件及ITR文件。还可以添加其他业务的文件夹方便区分整理。表示当前选择的路径点，用绿色的正方形表示。只有选择了路径点才能进行对路径点的增加操作。

      单站检验工作流程：1.设备连接；2.记录log；3.锚点接入：到达测试站点，第一步需要接入锚点站LTE；4.SN添加；5.上传下载速率测试；7. Ping时延测试：用于测试站点的网络时延；8.停止记录log，进行保存；9.打开CXT完成工参和地图的导入，停止记录log之后，可以在测试软件“文件-打开数据”打开数据进行回放；10.调出RSRP\SINR\PCI覆盖图，找到当前测试信号情况，进行RSRP/SINR读数；11.查看链接建立成功率；12.切换测试：关注锚点站的切换情况，及邻区配置；13.问题反馈。

       测试要求：1.测试软件CXT、CXA，2.测试硬件中兴天机2手机、GPS、加密狗、笔记本电脑，接好设备，手机就可以连接测试电脑开始连接测试了。

3.好点：0近点(好点) :下行参考信号SINR=15~25dB ( 典型值20dB)，同时下行参考信号RSRP=-75~-85dBm;0

中点:下行参考信号SINR=5~15dB (典型值10dB) ，同时下行参考信号RSRP-=-85~-95dBm;

0远点(差点):下行参考信号SINR<5dB (典型值0dB)，同时下行参考信号RSRP=-95~-110dBm;


  FTP服务器链接下载：打开软件在软上方工具条[主机]项输入服务器IP地址，[用户命] 和[密码]项输入对应的用户选中要下载的文件，点击鼠标右键选择下载。下载列表对话框中查看下载进度。

       弱覆盖的主要原因有RSRP低于-100dbm：基站告警、故障、缺站工参（方位角/下倾角）与规划不一致，存在天线接反问题、小区功率配置过低，重选参数配置问题。SINRS低于-3db：RSRP低导致，干扰。

       优化常见问题：下行速率低、上行速率低问题、NR随机接入失败、没有NR小区添加请求。

       TE覆盖优化原则1: 先优化RSRP，后优化SINR;2:覆盖优化的两
