【毕业设计】STM32指纹门禁系统

已于 2023-07-21 17:07:08 修改
阅读量506 收藏 5
点赞数
分类专栏： 32单片机开发 文章标签： 课程设计 stm32 嵌入式硬件 物联网
于 2023-07-21 17:06:49 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_79003325/article/details/131856177
版权

一、系统设计

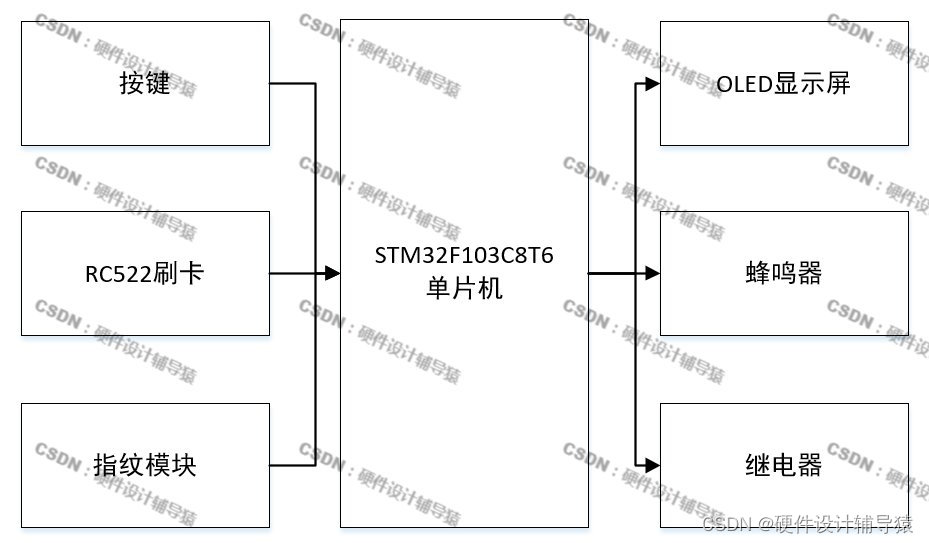

      本次指纹门禁的设计使用STM32单片机作为控制中心，该系统主要有RC522刷卡模块，OLED显示模块,，指纹模块等，通过按键可以调节录入指纹界面，当录入指纹时，通过显示屏显示已开锁并继电器模拟开关门，当录入失败时通过蜂鸣器报警。

 二、硬件设计

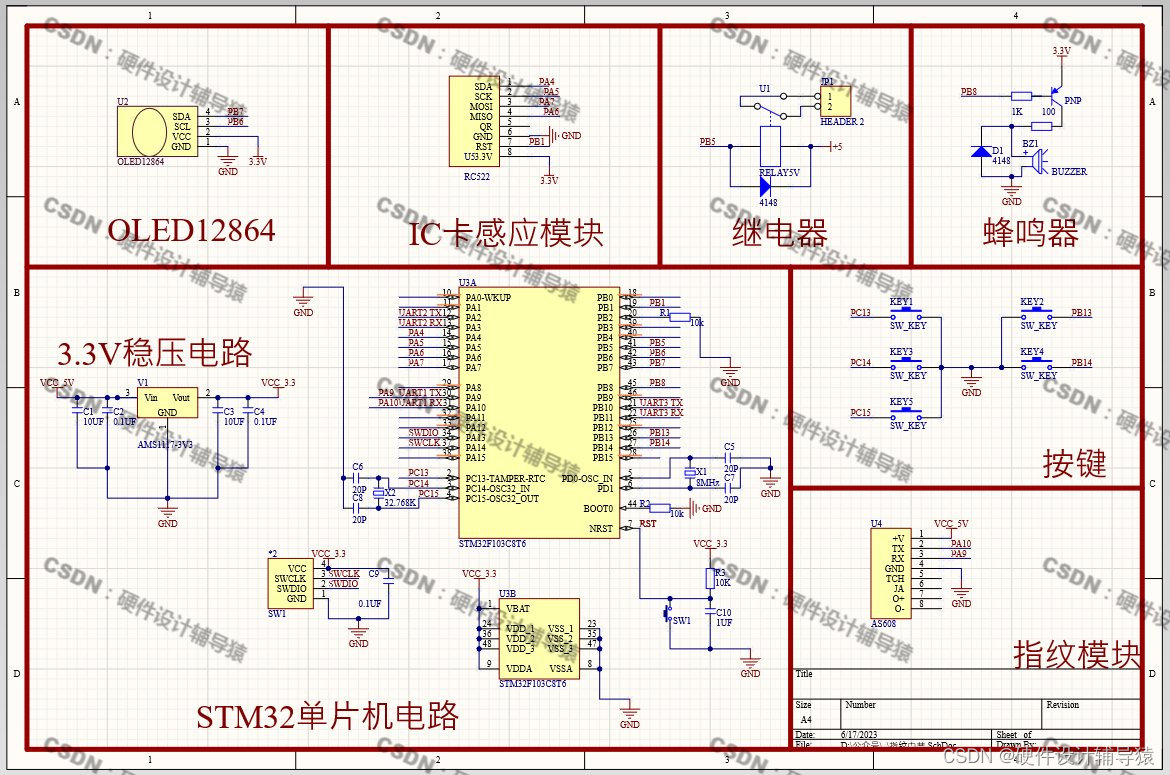

     主要设计的电路有主控电路（最小系统电路）设计、该系统主要由OLED显示模块，蓝牙模块，IC卡感应模块，指纹模块等组成。

三、软件设计

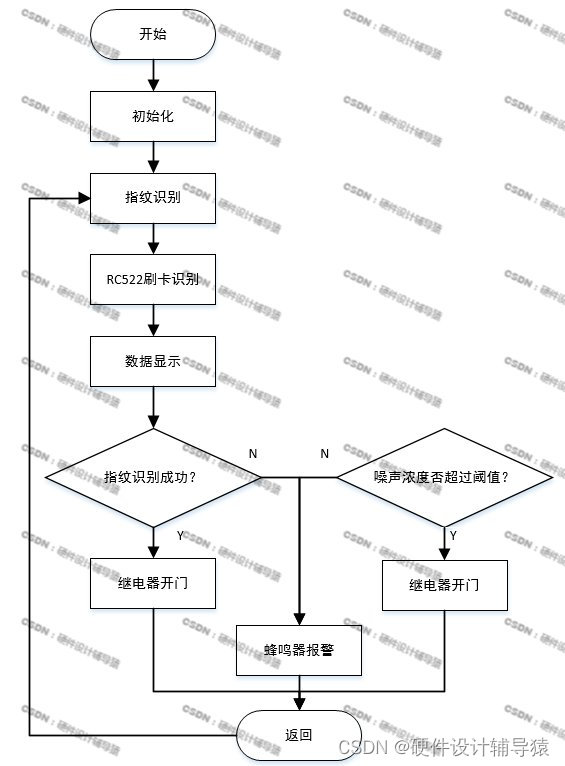

 主程序流程


      系统的软件实现过程中首先要进行的系统初始化，初始化结束后开始进行指纹识别与刷卡识别，检测到的数据在OLED端显示，若指纹识别成功或噪声浓度未超过阈值，则继电器控制开门，若指纹识别失败或噪声浓度超过阈值则蜂鸣器报警。

 Keil程序运行界面
