【硬件设计】_基于STM32单片机的冷链运输系统

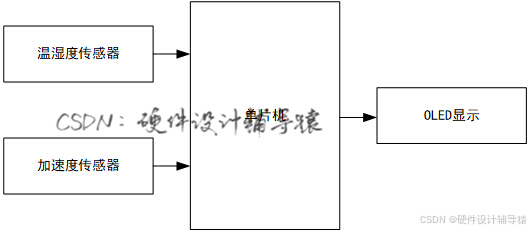

一. 系统概述

智能冷链系统具备以下功能：

1. 温度监测：系统内置温度传感器，可实时监测环境温度，确保数据的及时采集。
2. 数据展示：设备配备显示屏，用于实时显示温度信息，使用户能够方便地查看当前温度状况。
3. 运输稳定性检测：通过加速度传感器监控车辆的震动情况，评估运输过程中的平稳程度，保障物品在运输中的安全和稳定性。

这些功能确保智能系统能够有效地执行温度监测、数据展示，并在运输过程中保持物品的平稳，从而提高系统的实用性和性能。

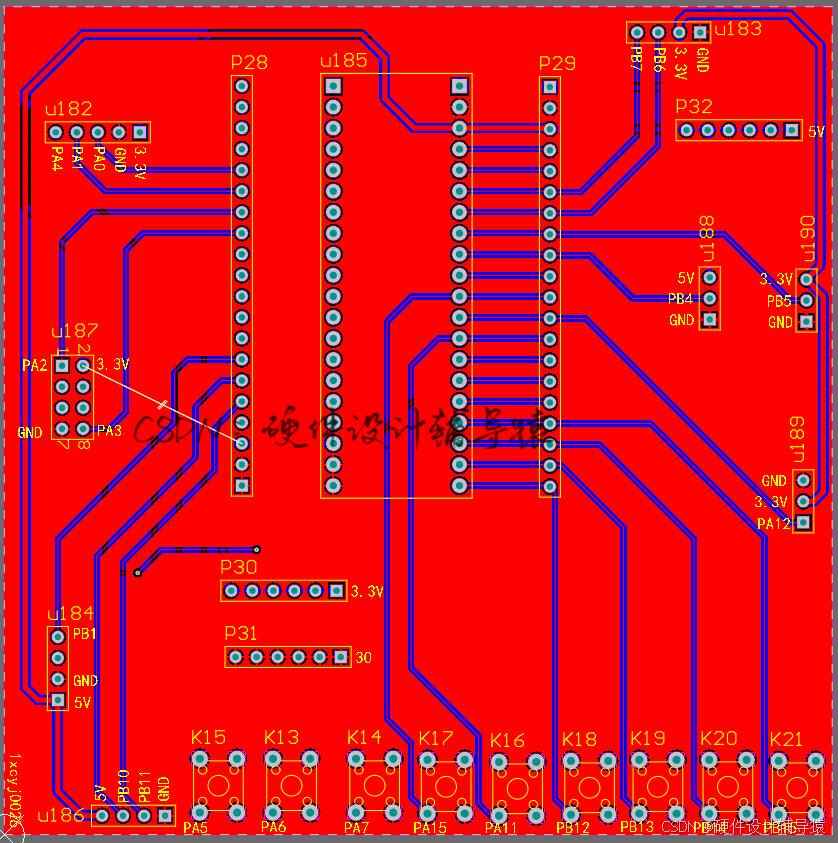

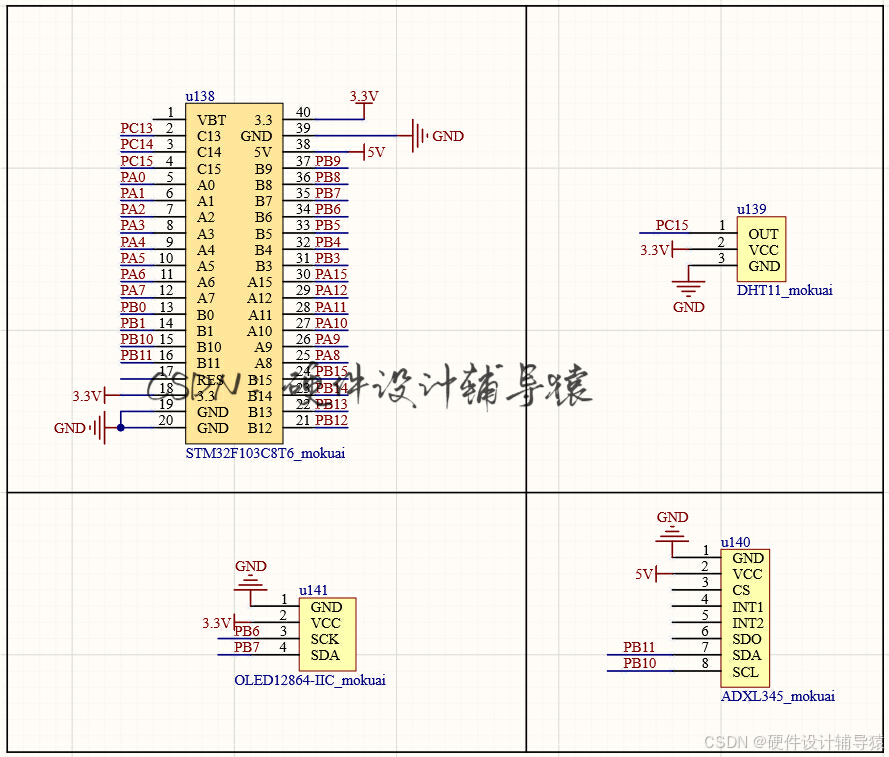

二. 电路设计

电路设计采用了Altium Designer软件：

1. 核心控制单元：系统由STM32F103C8T6单片机管理，最小系统电路为其核心。
2. 温湿度检测：使用DHT11传感器检测温湿度，传感器通过单总线与单片机的GPIO接口连接。
3. 数据显示：采用0.96英寸OLED12864显示屏，通过IIC接口与单片机通信，实现数据展示。
4. 车辆震动检测：ADXL345加速度传感器用于检测车辆的震动情况，并通过IIC接口与单片机通信。

这些组件共同工作，确保整个系统的稳定运作和高效性能。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"
/************************************************
版权：小常硬件
公众号：微信搜索“小常硬件“在公众号免费下载相关资料
************************************************/

int main(void)
 {
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化

	 while(DHT11_Init()){}

	OLED_Init();         //OLED初始化
	OLED_CLS();          //OLED清屏
	OLED_ShowCN(32,2,0);			//小常硬件
	OLED_ShowCN(32+16,2,1);
	OLED_ShowCN(32+32,2,2);
	OLED_ShowCN(32+32+16,2,3);
	delay_ms(100);
	OLED_CLS();
	while(ADXL345_IIC_GPIO_Init())    //ADXL345初始化  IIC的IO口初始化
	{
		OLED_ShowStr(0,0,"ADXL345 Error",2);
		delay_ms(200);
		OLED_ShowStr(0,0,"             ",2);
 		delay_ms(200);
	}

	 /*******显示汉字**********/
	OLED_ShowCN(0,0,10);
	OLED_ShowCN(0+16,0,11);
	OLED_ShowCN(0,2,12);
	OLED_ShowCN(0+16,2,13);

//Unstable

  while(1)
	{
    OLED_Display_Cotrol(); //显示控制函数
	}
}

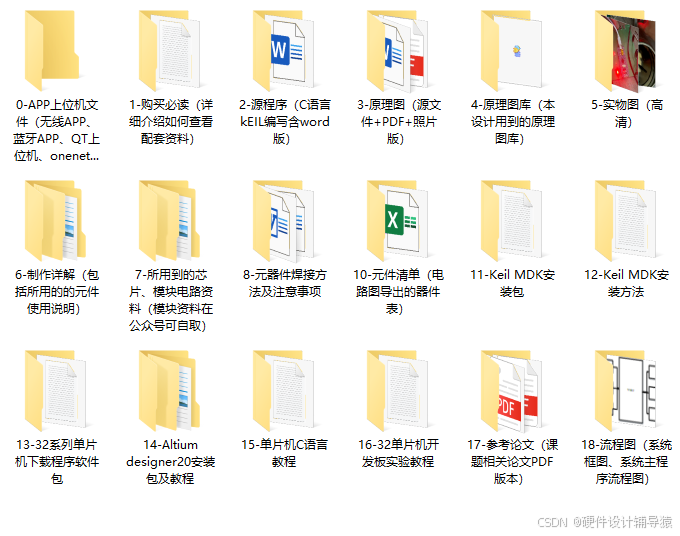

四.资料内容
