STM32开发实例_基于STM32单片机的智能药箱系统（电路图+程序+流程图）24-32-03

一.系统概述

智能药箱系统涉及两种药品（A和B），系统实现了药品管理、定时提醒、用户交互和信息传输功能，提高了用药的准确性和便利性。以及相关功能如下：
1. 药品信息与数量管理：
   - 初始药品数量为50。
   - 可通过时钟模块定时设定药品吃药时间。
   - 可通过按键设定吃药时间、药品名称和数量。
2. 吃药提醒与确认：
   - 到达设定吃药时间后，系统语音播报提醒。
   - 用户按下确定按钮确认吃药。
   - 吃完药后，系统更新对应药品的剩余数量。
   - 发送吃药完成信息给蓝牙APP。
3. 显示与交互：
   - OLED显示屏上实时显示两种药品的剩余量。

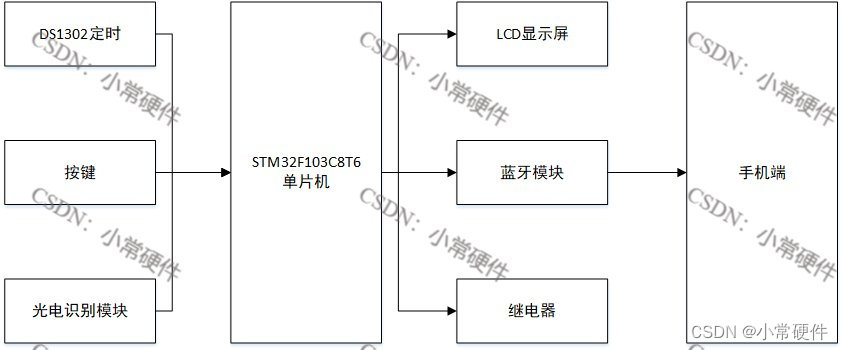

二.电路设计

电路图采用Altium Designer进行设计：
1.系统电路中的STM32F103C8T6单片机最小系统是系统的控制核心；
2.通过DS1302实现时钟定时，并通过SDA、SCK、DAT三个引脚与单片机进行连接；
3.通过光电开关进行药品剩余检测；
4.使用JDY-32进行蓝牙通信，并通过UART串口与单片机进行通信；
5.使用LCD1602进行数据显示，并通过8位并行数据口与三个读写使能控制脚实现控制；
6.使用JR6001进行语音播报，并通过UART串口与单片机进行连接。

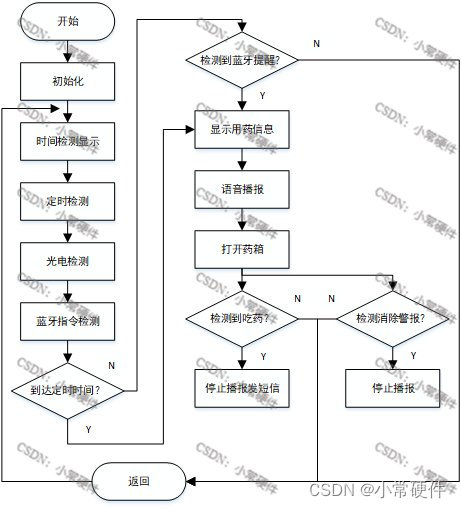

三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc.h"
#include "math.h"
#include "key.h"
#include "E18_D80.h"
#include "OLED_I2C.h"
#include "Beep_Led_Relay.h"
#include "Control_Report_To_Police.h"
/************************************************
版权：小常硬件
公众号：微信搜索“小常硬件“在公众号免费下载相关模块资料
************************************************/

int main(void)
 {
	u32 bonud = 9600;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化

	Beep_init();
	Beep=1;//蜂鸣器初始化   系统上电后先让蜂鸣器停止叫

	KEY_Init();             //PA11 PA5 PA15

	JR6001_Uart1_init(&bonud);  //PA9  PA10  语音

	Usart2_Init(115200);        //PA2  PA3   蓝牙

  DS1302_GPIO_Init_Write_Time(); //PA0 CLK   PA1 DATA  PA4 RST


	OLED_Init();            //OLED初始化
	OLED_CLS();             //OLED清屏
	OLED_ShowCN(32,2,0);		//小常硬件
	OLED_ShowCN(32+16,2,1);
	OLED_ShowCN(32+32,2,2);
	OLED_ShowCN(32+32+16,2,3);
	delay_ms(500);
	OLED_CLS();

	while(1)
	{
      OLED_Display_Cotrol(); //显示控制函数
	}
}

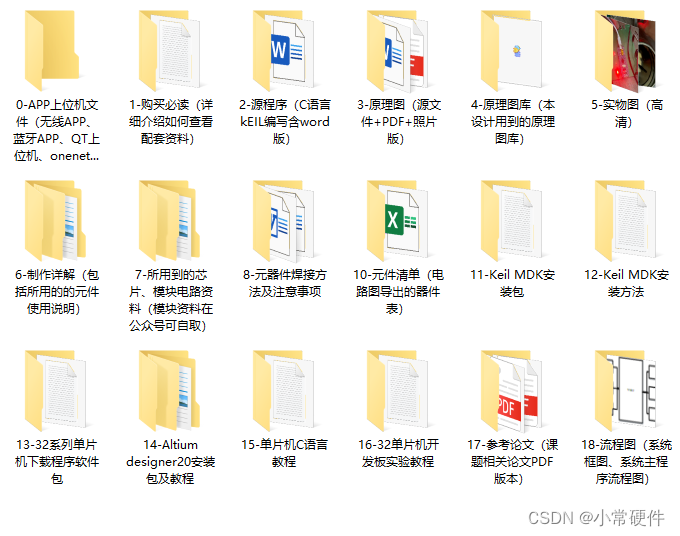

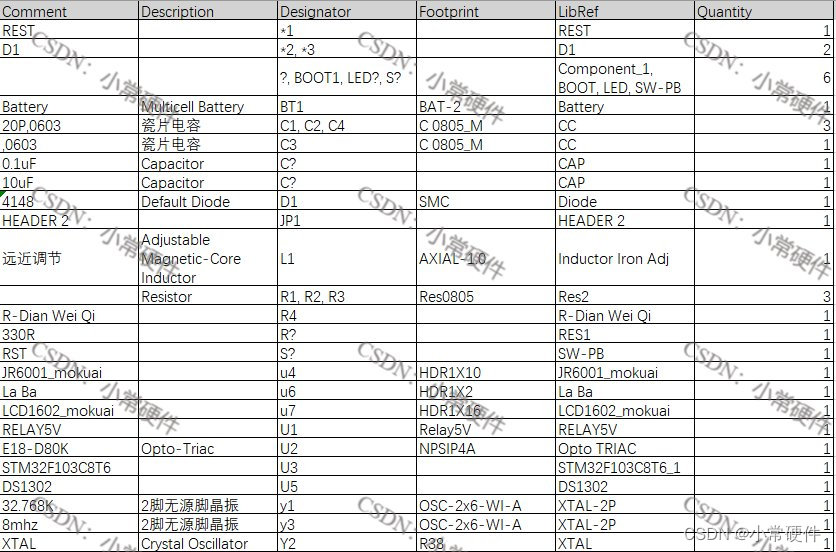

 四.资料内容
