实验1：闸刀型开关输入与8段LED静态显示输出

实验1：闸刀型开关输入与8段LED静态显示输出

如何新建一个工程：

Step1：

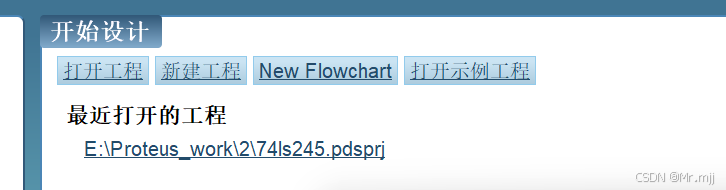

打开Proteus软件，会直接进入到主页，在主页中的开始设计板块找到新建工程​，点击。

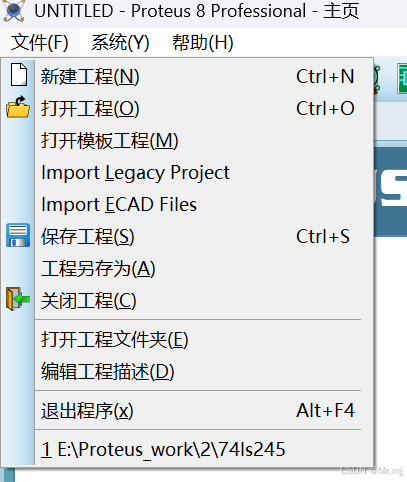

或者在软件的左上角，点击文件​，选择新建工程​，也可以使用快捷键ctrl + O​

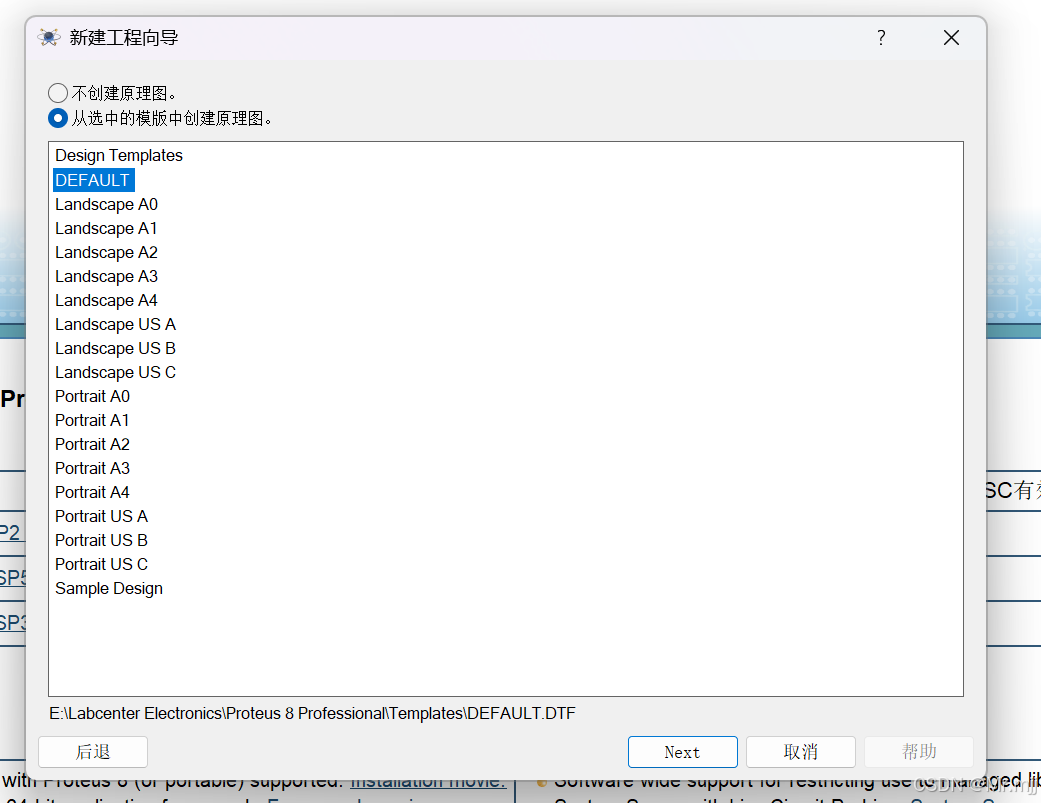

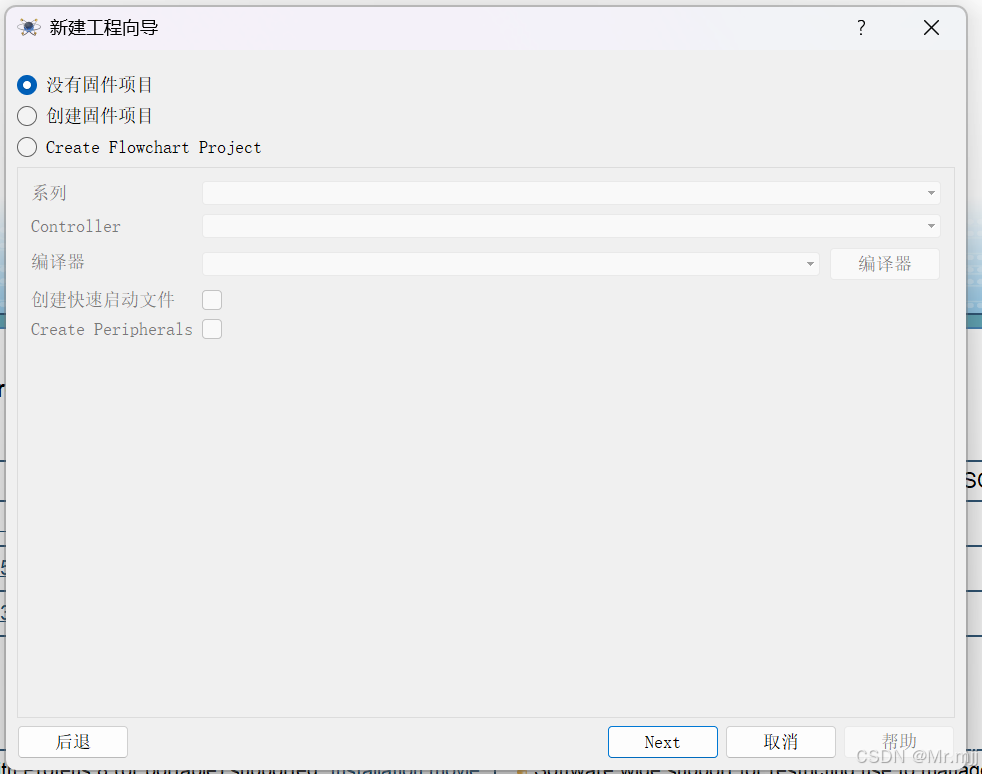

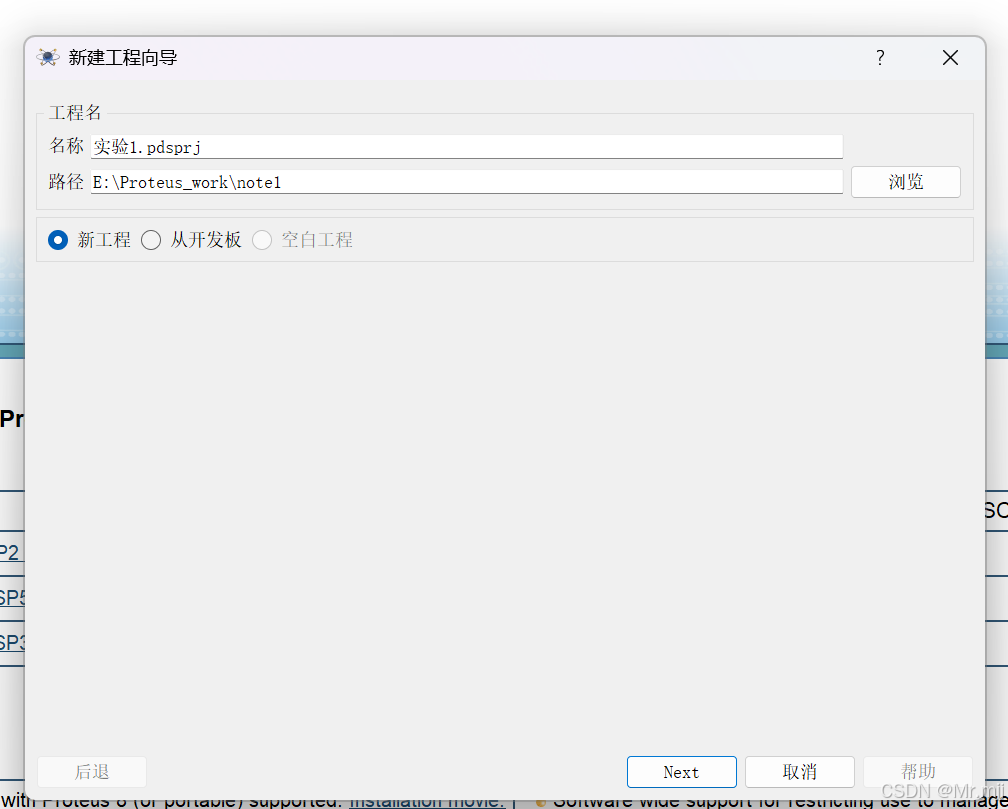

然后就是根据自动弹出来的向导，一直点next​就行，全部默认即可

​

​

​

​

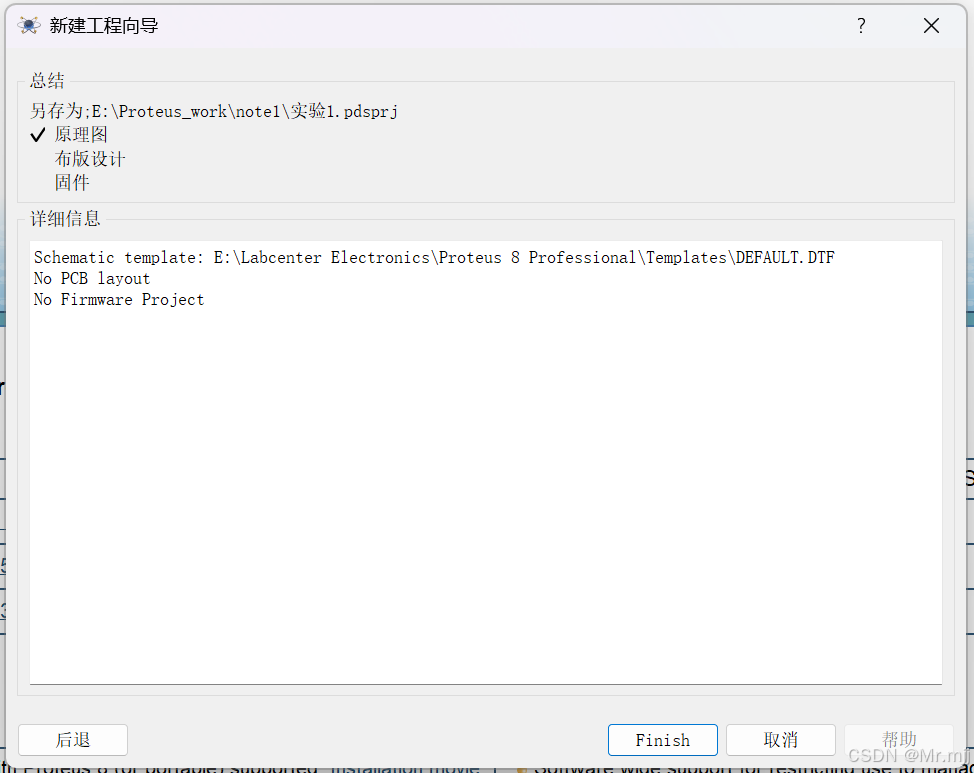

到这里新建工程就完成了

添加器件和器件连接：

Sept1：

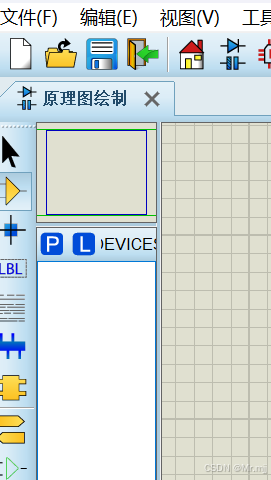

在原理图绘制的左边部分，点击P​图标，P​是Pick Devices​的首字母

Sept2：

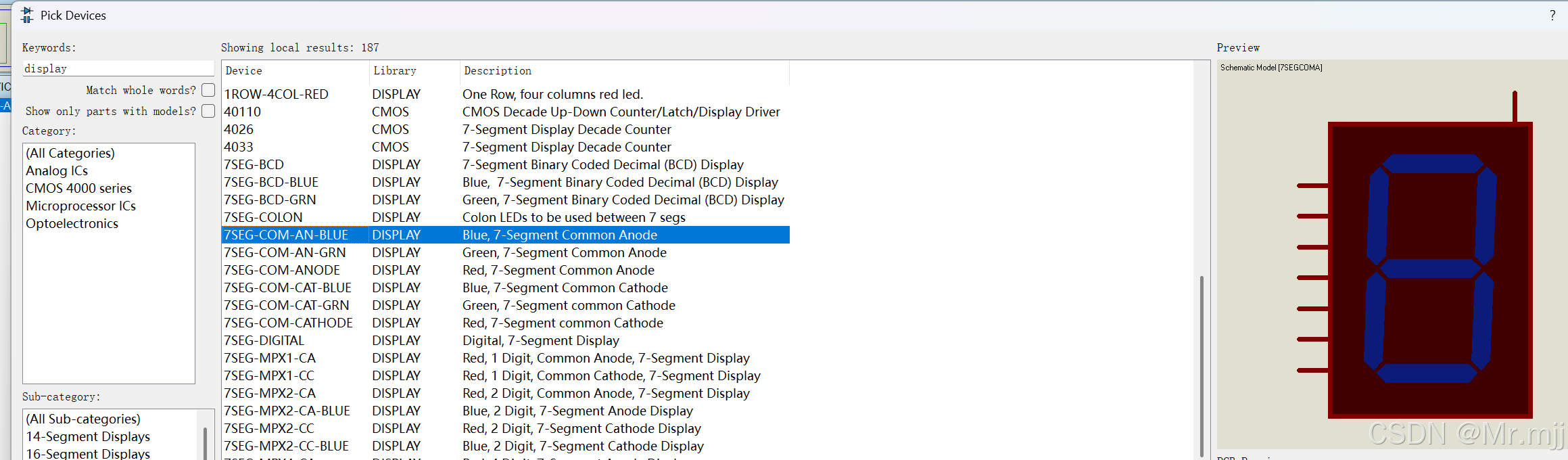

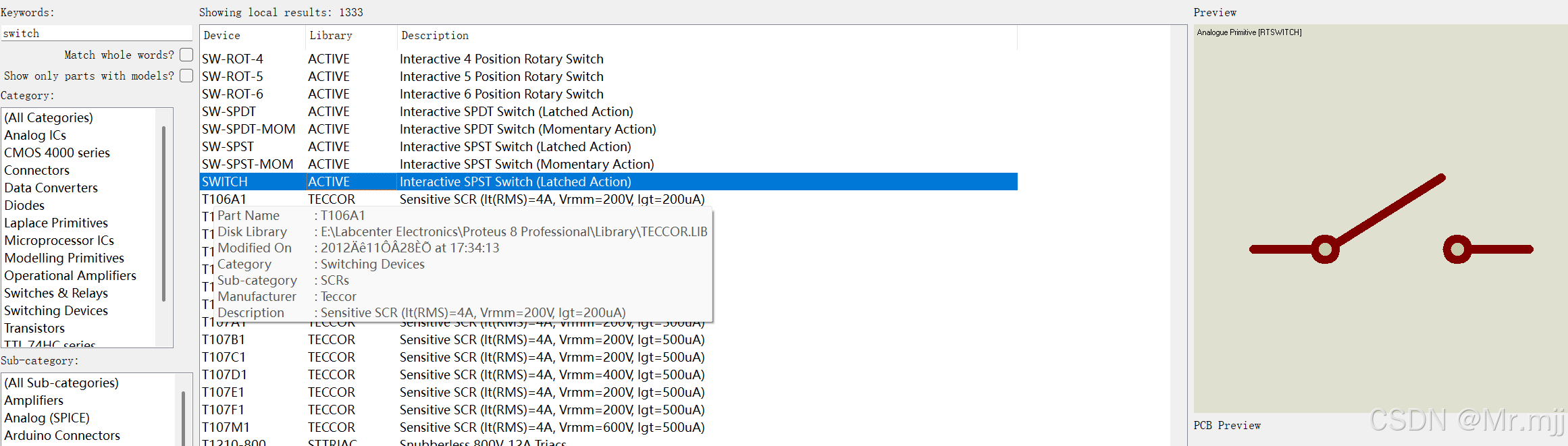

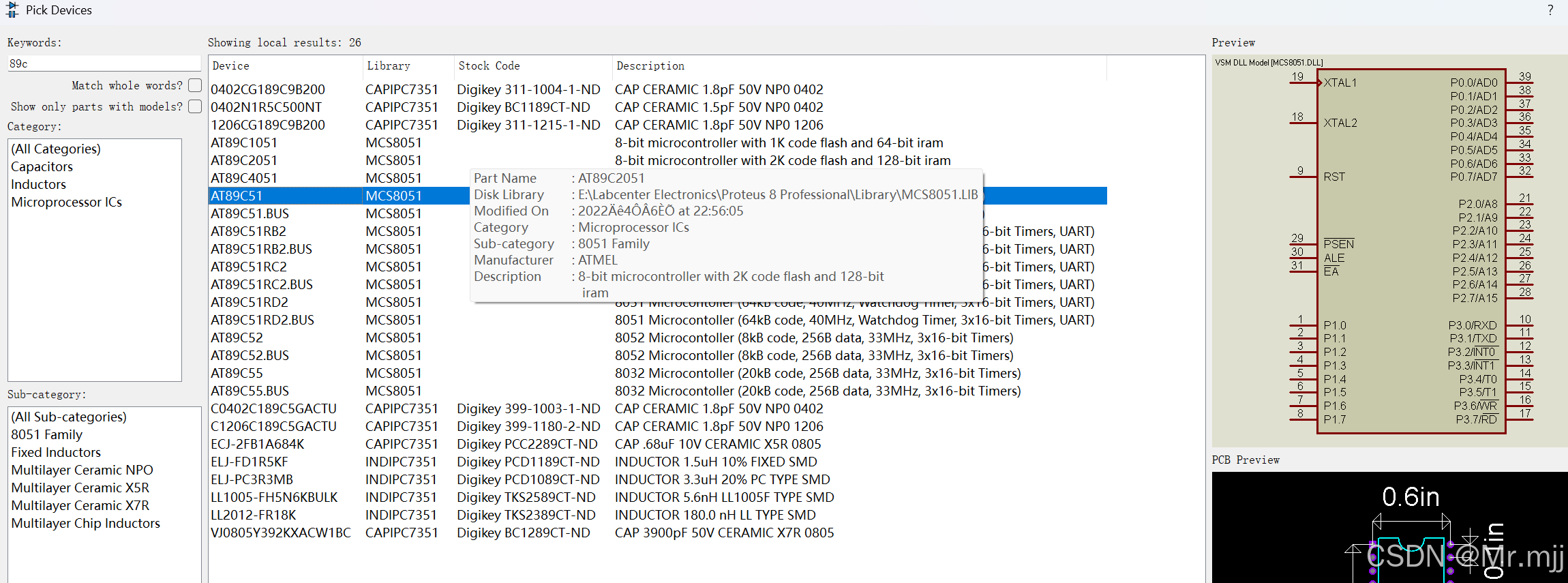

点击后，开始挑选我们所需要的器件，这次仿真只需要添加开关（switch），at89c51，电阻（res），8段LED

pos_id=img-LAsERPId-1743779396537)

anode是正极，cathode是阴极

Sept2：

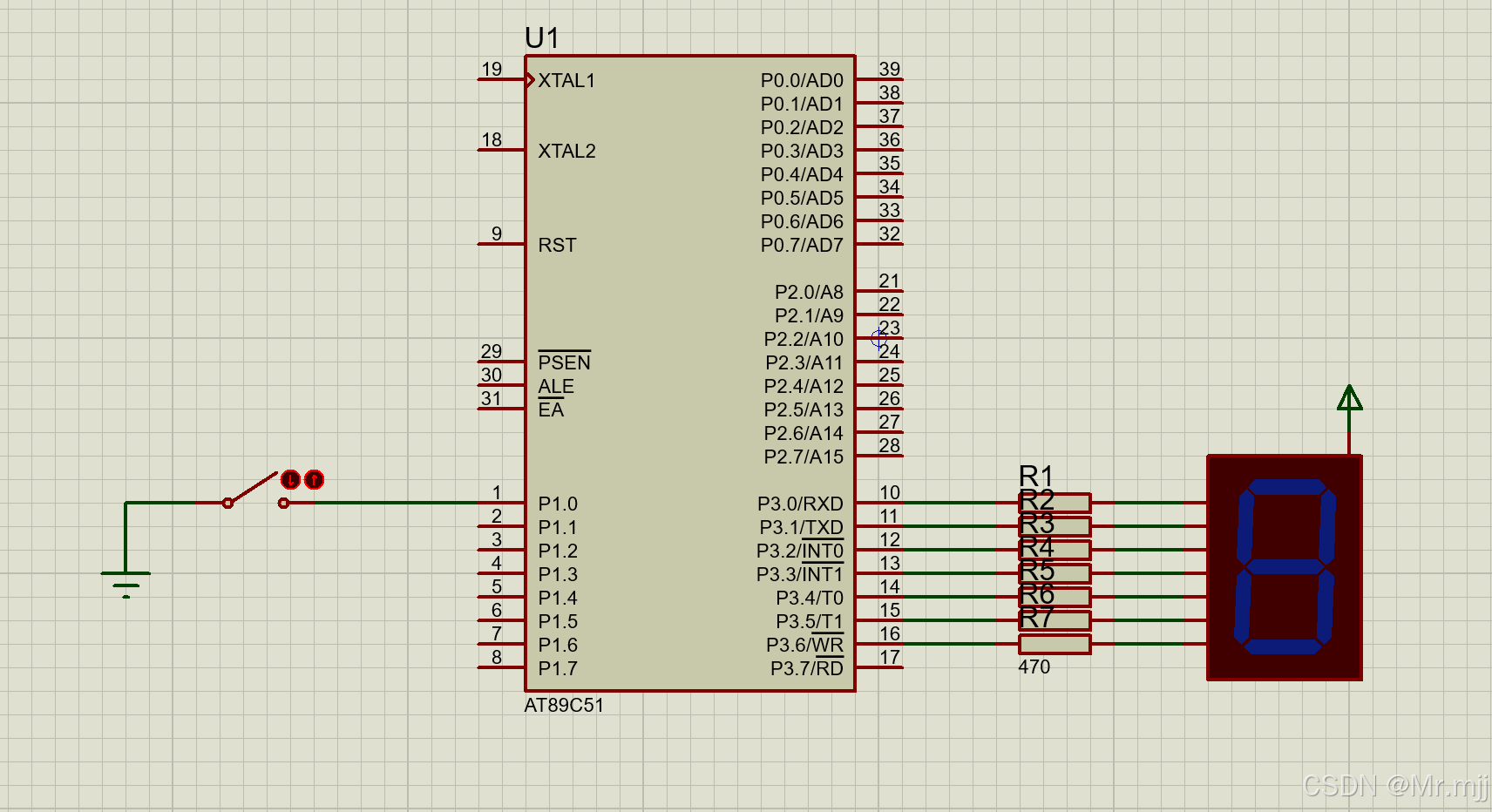

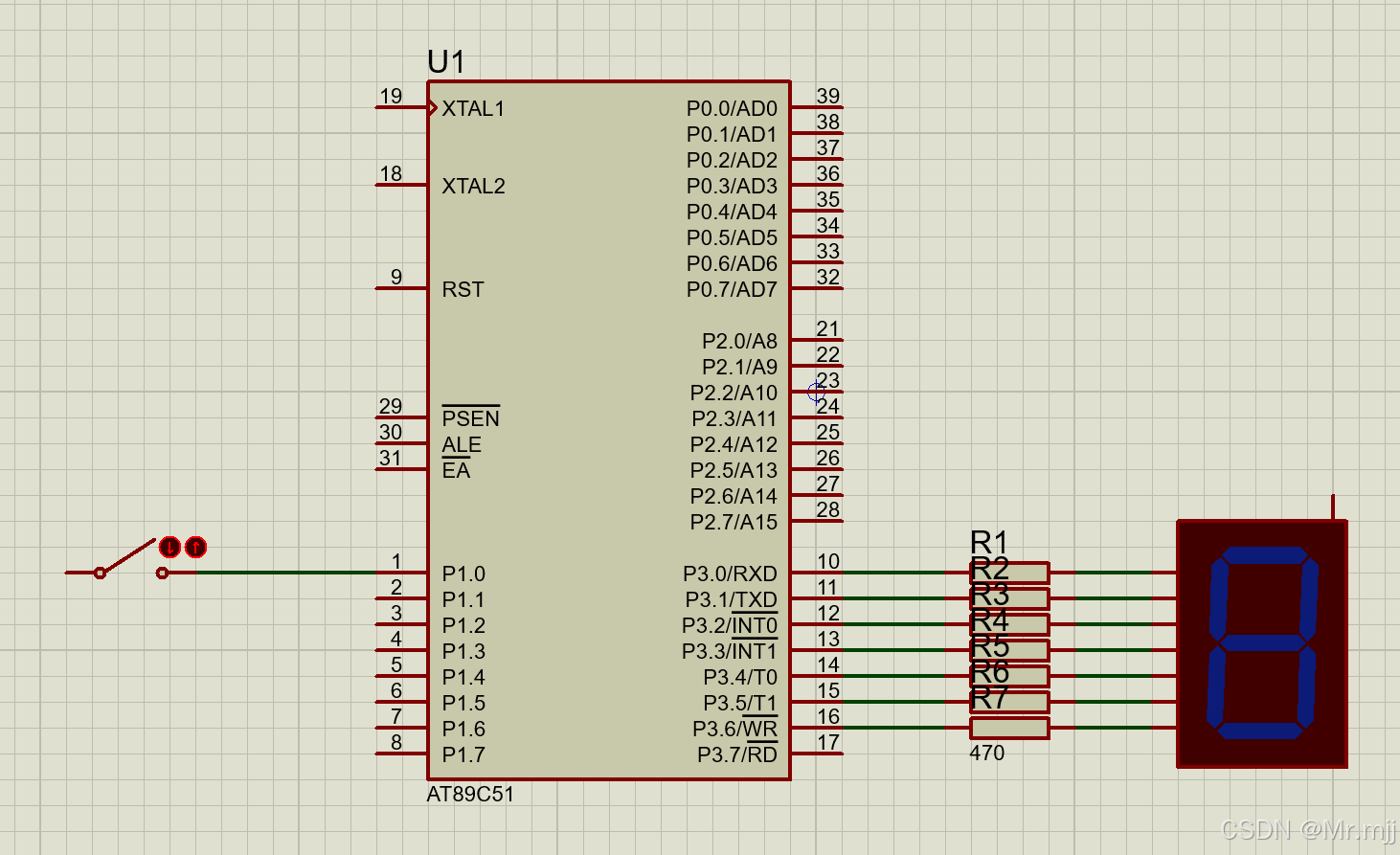

将元件放置到原理图中，并进行连接

​

Sept3：

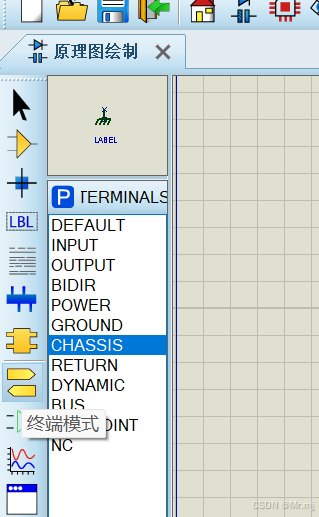

添加电源和地

​

Step4：

打开keil4或者keil5软件进行代码编写

代码如下

#include<reg51.h>
sbit K0=P1^1;   //定义K0
unsigned char data dir_buf;	 //显示缓冲区
code unsigned char distab[]={0x8E,0x89}; //F,H的编码

void dir()
{
	P3=distab[dir_buf];
}

void main()
{
	while(1)
	{
		K0=1;
		if(K0==0)
			dir_buf=1;
		else
			dir_buf=0;
		dir();
	}
}

然后双击芯片，放入hex文件​后就欧克了

‍
