💥1 概述

摘要：海洋波能转换是一个热门的研究领域，因为非可再生能源资源日益稀缺。然而，提取波能并不是一个简单的过程。例如，设计和建造可靠、耐用、高效的波能收集设备是一个挑战。

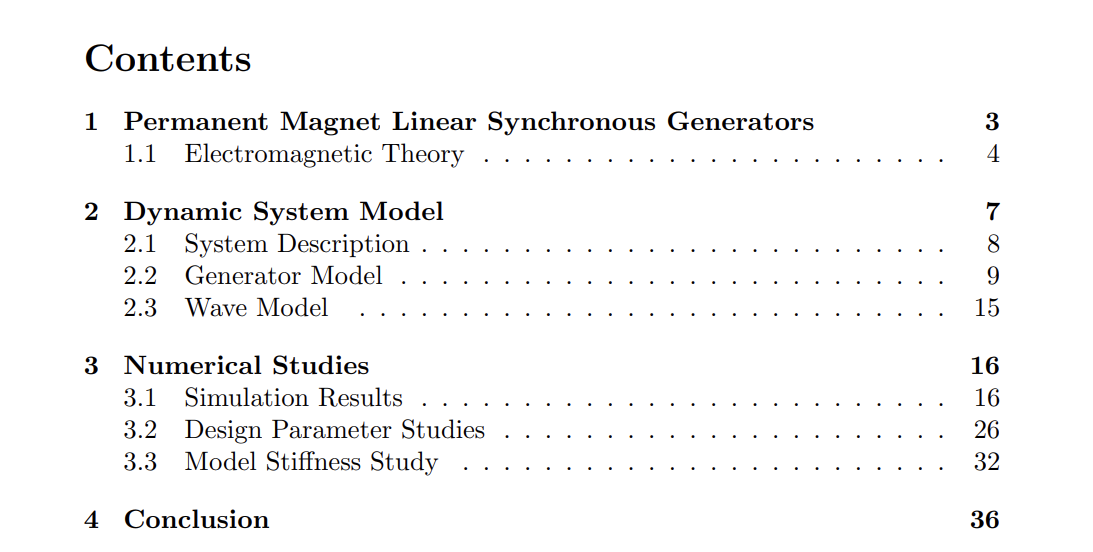

全文目录：

本报告描述了一个永磁线性同步发电机模型，它是将海洋波能转换成电能的系统的一部分。基于引用文献[2]，开发了这种发电机的动态数学模型，并使用多种模拟进行了测试。同步发电机是指所产生电压的波形与发电机的旋转同步的发电机。永磁体用于提供线性同步发电机的场激励。由于机械约束，线性电机具有大的、可变的气隙[3]。因此，磁路具有较大的磁阻。磁阻或磁电阻是磁路的一种属性。磁阻的概念类似于电路中的电阻。但是，磁阻不是消耗电能，而是存储磁能。电场使电流沿最小阻力路径流动。同样，磁场使磁通沿最小磁阻路径流动。永磁体线性同步电机需要具有大的矫顽力的磁铁，矫顽力是将材料磁化饱和后，要将该材料的磁化降为零所需的磁场强度。当材料具有大的矫顽力时，它就难以磁化。

润色：本报告介绍了永磁线性同步发电机模型，该模型是将海洋波能转换成电能系统的一部分。基于引用文献[2]，开发了该发电机的动态数学模型，并进行了多种模拟测试。同步发电机的电压波形与发电机旋转同步。永磁体用于提供线性同步发电机的场激励。由于机械限制，线性电机具有大的、可变的气隙[3]，因此磁路具有较大的磁阻。磁阻是磁路的一种属性，类似于电路中的电阻。但是，磁阻存储磁能而不是消耗电能。电场使电流沿最小阻力路径流动，磁场使磁通沿最小磁阻路径流动。永磁体线性同步电机需要具有大的矫顽力的磁铁，即在将材料磁化饱和后，要将该材料的磁化降为零所需的磁场强度。

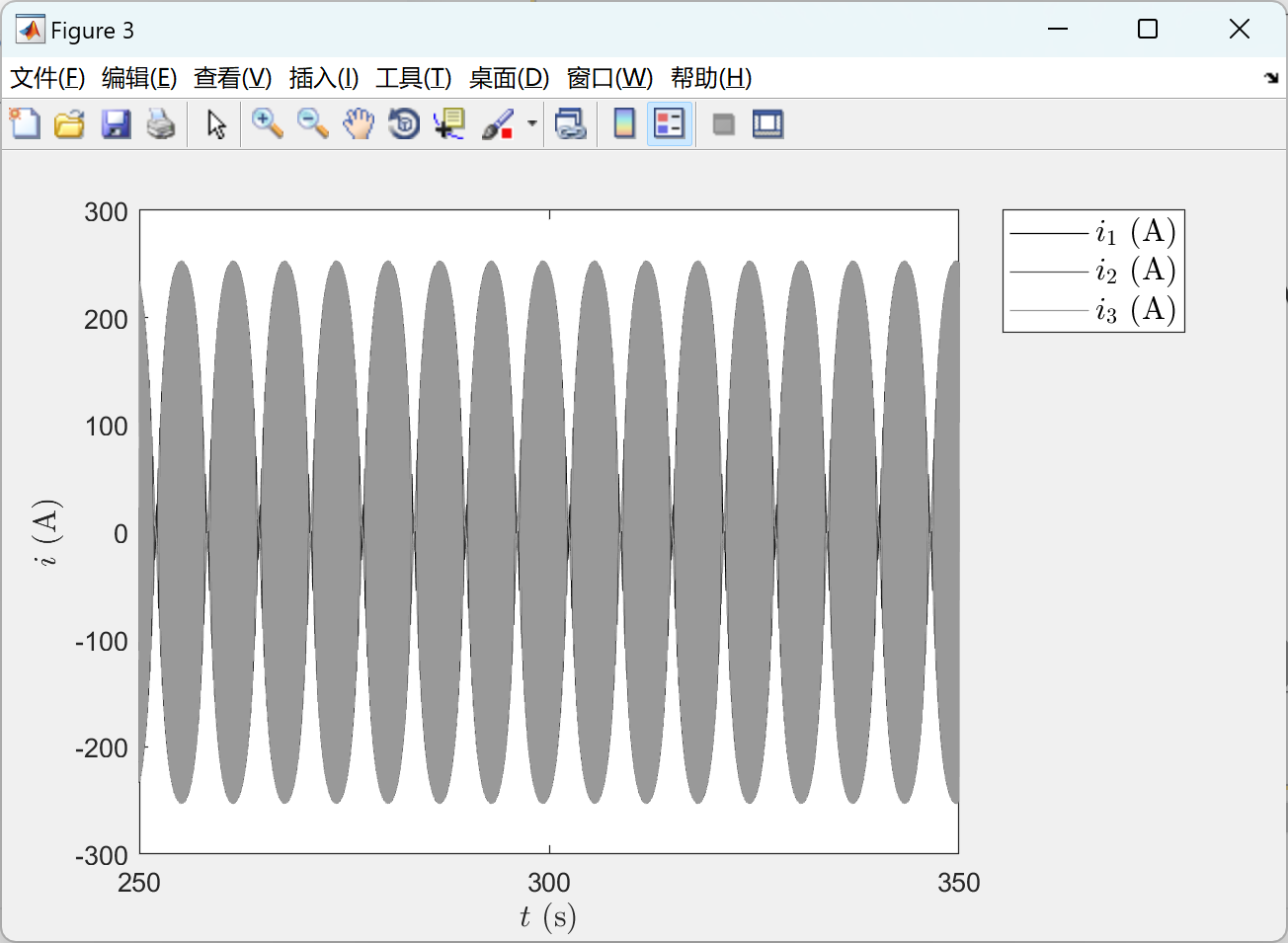

📚2 运行结果

部分代码：

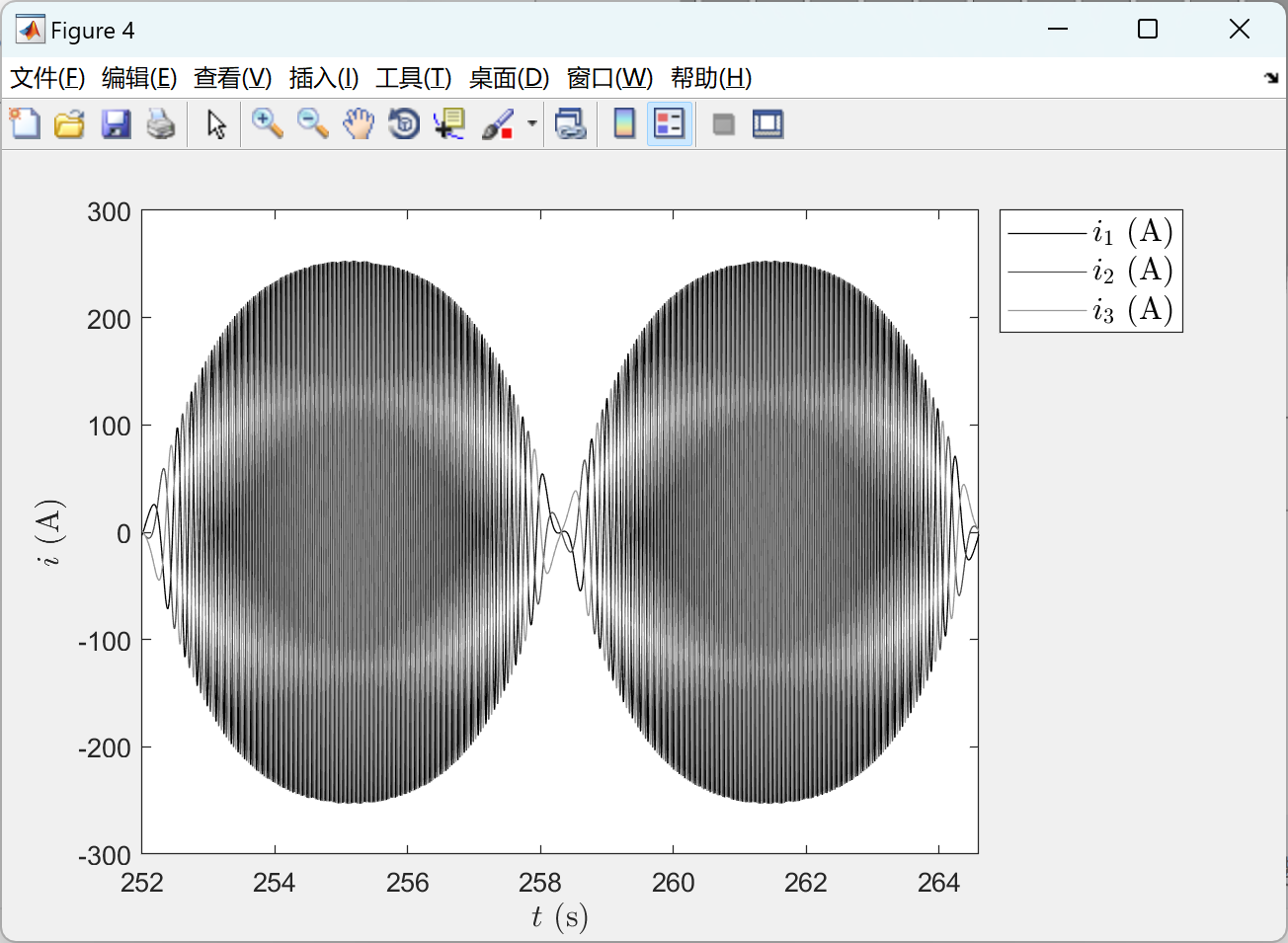

%% figure // Current-Complex-Zoom
data.fig_name = 'Current-Complex-Zoom';
% label names
data.xname = '$t$ (s)';
data.yname = '$i$ (A)';
data.y1name = '$i_1$ (A)';
data.y2name = '$i_2$ (A)';
data.y3name = '$i_3$ (A)';
% state data
data.x1 = t;
data.y1 = x(:,3);   % current 1
data.y2 = x(:,4);   % current 2
data.y3 = x(:,5);   % current 3
% axis limits
data.xmin = 255.2;
data.xmax = 267.8;
data.ymin = -300;
data.ymax = 300;

fig_index = fig_index + 1;
create_figure(data,fig_index,3)
save2pdf(strcat(path,data.fig_name,'.pdf'),fig_index,600)

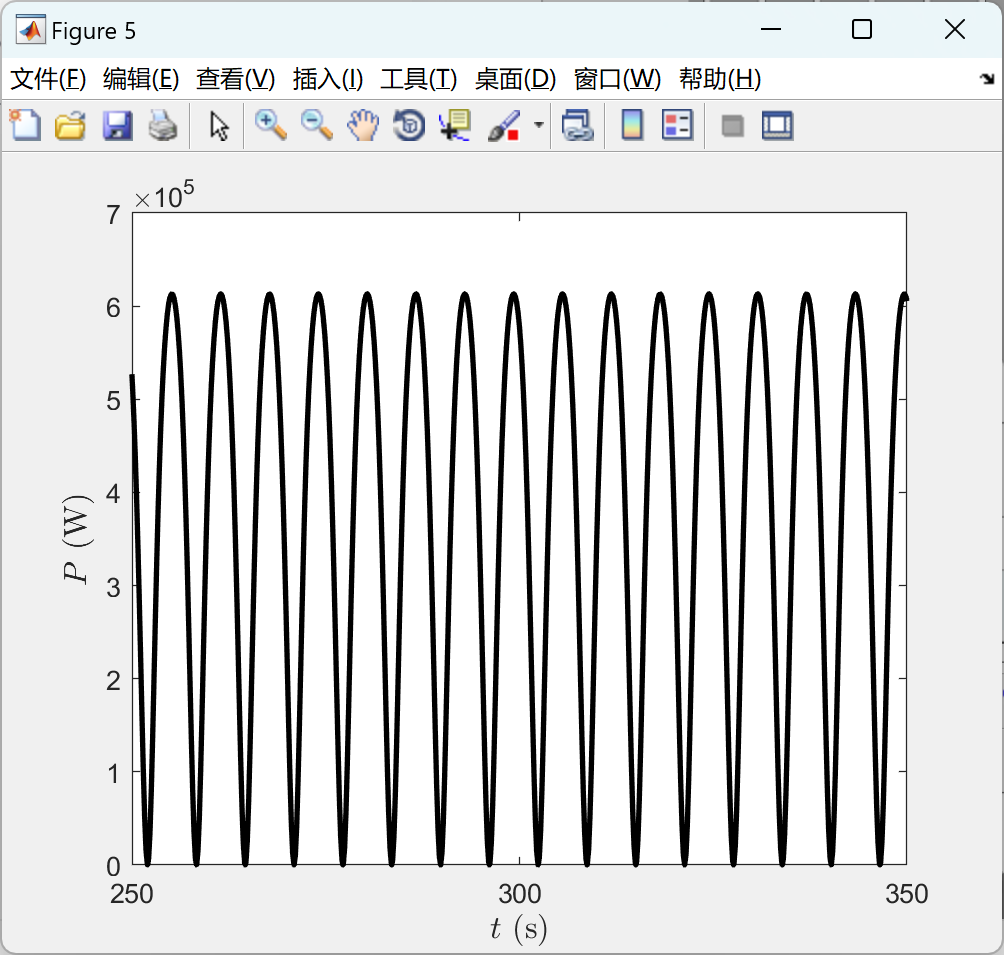

%% figure // Power-Complex
data.fig_name = 'Power-Complex';
% label names
data.xname = '$t$ (s)';
data.yname = '$P$ (W)';
% state data
data.x1 = t;
data.y1 = Pout;   % power
% axis limits
data.xmin = 250;
data.xmax = 350;
data.ymin = 0;
data.ymax = 7*10^5;

fig_index = fig_index + 1;
create_figure(data,fig_index,1)
save2pdf(strcat(path,data.fig_name,'.pdf'),fig_index,600)

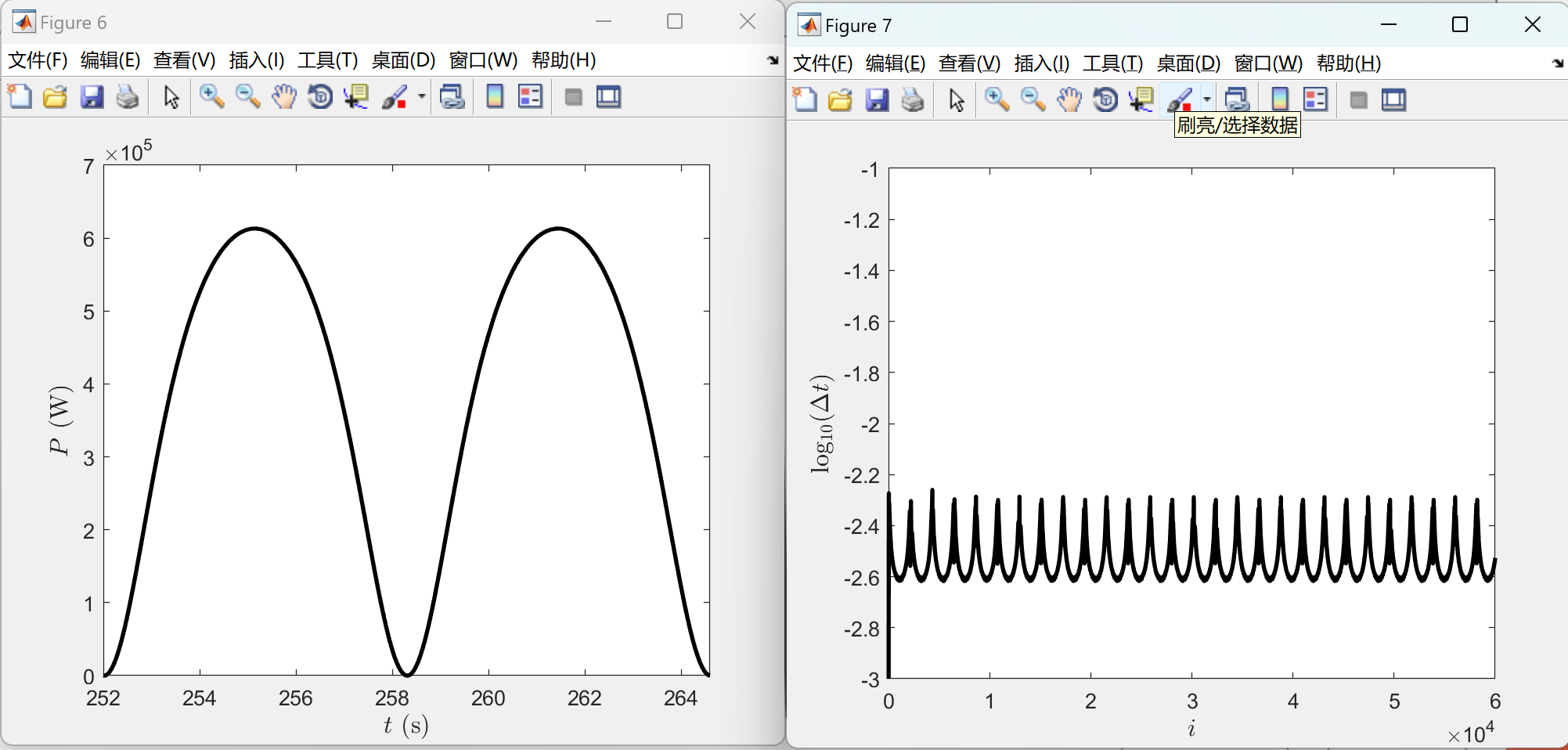

%% figure // Power-Complex-Zoom
data.fig_name = 'Power-Complex-Zoom';
% label names
data.xname = '$t$ (s)';
data.yname = '$P$ (W)';
% state data
data.x1 = t;
data.y1 = Pout;   % power
% axis limits
data.xmin = 255.2;
data.xmax = 267.8;
data.ymin = 0;
data.ymax = 7*10^5;

fig_index = fig_index + 1;
create_figure(data,fig_index,1)
save2pdf(strcat(path,data.fig_name,'.pdf'),fig_index,600)

%% figure // Timestep-Complex
delta = zeros(length(t) - 1,1);
n = 1:length(t) - 1;
for i = 1:length(t) - 1
    delta(i) = t(i + 1) - t(i);
end
data.fig_name = 'Timestep-Complex';
% label names
data.xname = '$i$';
data.yname = 'log$_{10}(\Delta t)$';
% state data
data.x1 = n;
data.y1 = log10(delta);   % power
% axis limits
data.xmin = 0;
data.xmax = 60000;
data.ymin = -3.5;
data.ymax = -1;

fig_index = fig_index + 1;
create_figure(data,fig_index,1)
save2pdf(strcat(path,data.fig_name,'.pdf'),fig_index,600)

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

🌈4 Matlab代码、数据、文章
