💥1 概述

扩频时域反射计（SSTDR）传统上用于检测传输线中的硬故障（开路和短路故障）。以前的工作集中在线路末端的负载上，很少研究位于线路中间（即不在负载处）或仅位于线路一根导线上的电路元件的阻抗。在这项工作中，我们考虑了每根导线上具有不同阻抗的传输线的情况。我们将两根导线（正极和负极）上具有相同阻抗的线称为对称线。每根导线上具有不同阻抗的线路是不对称的。对于高度局域化的阻抗（长度大约为无穷小，即长度明显小于入射信号的波长），反射及其对传播波的影响变得难以用传统的传输线理论来描述。我们提供了对称和非对称传输线反射系数的解析表达式，并表明这些公式描述了电容器和电阻器的实验测量，幅度的准确率约为 99%，相位的准确率约为 75%。

一、引言

在电子工程及相关领域中，对传输线特性以及集总元件状态的准确检测和分析有着重要意义。时域反射计（Time Domain Reflectometry，TDR）作为一种有效的检测手段，被广泛应用于线路故障定位、元件性能评估等诸多方面。而当涉及到非对称传输线且包含集总元件的情况时，扩频时域反射计（Spread Spectrum Time Domain Reflectometry，SSTDR）展现出独特的优势与特点，为这类复杂场景下的检测分析提供了有力工具。

二、非对称传输线

非对称传输线是指其两条导线（如信号线和地线等）在几何结构、电气特性等方面存在明显差异的传输线类型。常见于一些特殊的电路布局或是特定的通信系统中。相比于传统对称传输线，它具有独特的信号传输特性，例如不同的特性阻抗分布、信号时延特性等，这也使得在其上进行信号检测和故障分析等操作面临更多挑战。

三、集总元件

集总元件是指那些能够在电路中集中体现特定电气特性（如电阻、电容、电感等）的独立元件。在非对称传输线上连接集总元件后，整个线路的电气性能变得更为复杂。这些集总元件会影响信号的传播、反射以及衰减等情况，它们的参数变化、连接状态是否正常等都是需要重点关注和检测的内容。

四、扩频时域反射计（SSTDR）原理

SSTDR是在传统时域反射计基础上发展而来的一种改进技术。它主要通过向待测传输线发射经过扩频调制的测试信号，通常是采用伪随机码等方式对信号进行扩频处理。当信号沿着传输线传播遇到阻抗不连续点（例如集总元件与传输线的连接点、传输线本身的故障点等）时，就会产生反射信号。SSTDR系统接收反射信号，并利用相关的算法和处理机制，通过对比发射信号与反射信号的特征（如幅度、相位、时延等），来确定反射点的位置以及分析该点对应的元件或线路状况，进而获取关于非对称传输线上集总元件的相关信息，比如元件是否损坏、参数是否发生偏移等。

五、应用场景

1. 电子设备故障检测：在复杂的电路板中，存在众多非对称传输线连接着各类集总元件，利用 SSTDR 可以快速定位故障所在的传输线段以及与之相关的可疑集总元件，提高维修效率。 2. 通信系统线路维护：一些通信线路采用非对称结构且有众多起滤波、匹配等作用的集总元件，通过 SSTDR 能实时监测线路健康状况，保障通信质量。

六、优势与局限性

1. 优势：具备较高的分辨率，能够较为精准地确定反射点位置以及判断集总元件相关问题，即使在复杂的非对称传输线环境下也能有较好表现抗干扰能力相对较强，扩频信号的运用使得它在存在一定电磁干扰的实际环境中可以有效提取有用信息。 2. 局限性：对于一些非常微小的元件参数变化，检测的灵敏度可能仍有待提高，可能无法完全准确识别极其细微的性能劣化情况。 - 系统相对复杂，涉及到扩频信号的产生、处理等多个环节，其成本和对操作人员技术要求相对传统 TDR 要高一些。

七、总结

非对称传输线上集总元件的扩频时域反射计为分析这类特殊结构线路及元件状态提供了一种有效的技术途径。尽管存在一定局限性，但随着技术不断发展进步，其在电子、通信等诸多领域的应用前景依然广阔，有望在提升线路检测与维护水平方面发挥越来越重要的作用。你可以根据实际需要进一步对上述概述的各部分内容进行细化、调整或补充相关案例等，使其更贴合具体的应用场景和要求。

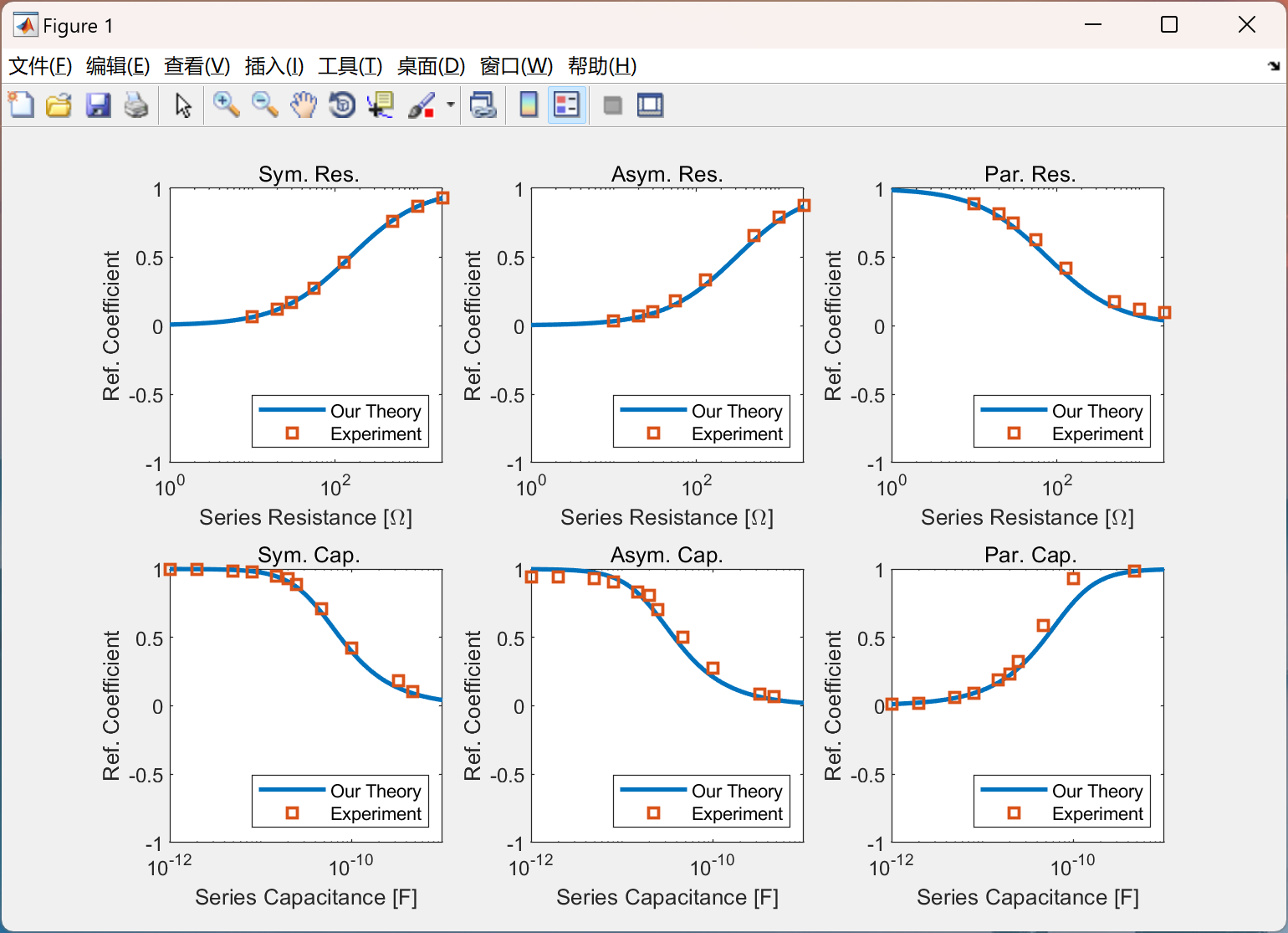

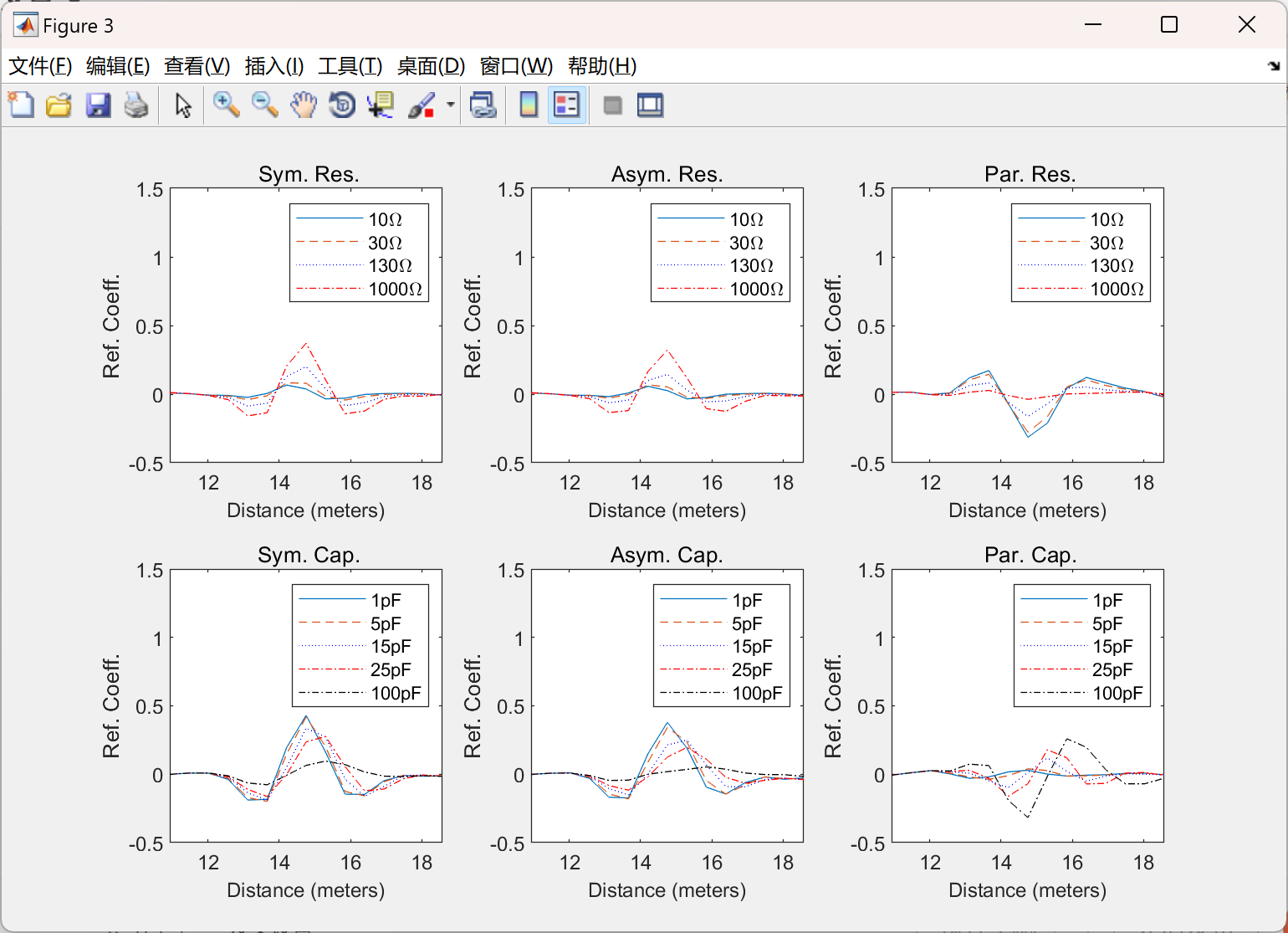

📚2 运行结果

主函数部分代码：

clear;

addpath('../data/capacitor_data/asymmetric');
addpath('../data/capacitor_data/symmetric');
addpath('../data/Parallel measurement/parallel_c_measurments');
addpath('../data/Parallel measurement/parallel_resistors');
addpath('../data/pv_cable');
addpath('functions')

% SSTDR PARAMETERS
Fsampl = 192e6;             % Sampling rate for Wilma
Fmodu  = Fsampl/4;          % Modulation rate
Fchip  = Fsampl/4;          % Chip rate
PNL    = 10240;             % Number of chips
vop    = 0.7;               % Velocity of propgation (relative to c)

% ANALYSIS PARAMETERS
sindx = 10240/2;            % Frequency index to perform analysis with

% PLOTTING PARAMETERS
fontsize = 9;               % Font size of plots

% -------------------------------------------------
% DEFINE IMPEDANCE PROPERTIES
% -------------------------------------------------

% TRANSMISSION LINE PARAMETERS
R0 = 0.08;                  % Transmission line resistance
C0 = 3.4546e-11;            % Transmission line capacitance
G0 = 4.5602e-14;            % Transmission line conductance
L0 = 8.0518e-7;             % Transmission line inductance

% -------------------------------------------------
% INITIALIZE SIMULATION AND EXPERIMENT VARIABLES
% -------------------------------------------------
files       = {};       % Data files
folders     = {};       % Data folder
baselines   = {};       % Baseline file names
data_center = [];       % Isolates the first reflection
names       = {};       % Data names
types       = {};       % Data type
n = 0;                  % Initialize

% -------------------------------------------------
% DEFINE SIMULATION AND EXPERIMENTAL PARAMETERS
% -------------------------------------------------
n = n + 1;
% ===========================
% SYMMETRIC RESISTORS (SIMULATED INTERFACE IMPEDANCES)
RI{n} = 0:1:2000;                       % Series interface resistance
RLI{n} = 1e15*ones(1,length(RI{n}));    % Loss interface resistance
CI{n} = 1e5*ones(1,length(RI{n}));      % Series capacitance
LI{n} = zeros(1,length(RI{n}));         % Series inductance
Zf{n} = 1;                              % Symmetric = 1, Asymmetric = 1/2

% SYMMETRIC RESISTORS (EXPERIMENTAL DATA)
names{n} = ' Sym. Res.';
types{n} = 'series';
baselines{n} = '91ft_dr_harley_resistor_tests_Za_SC_Zb_SC_Zc_OC.lws';
data_center(n,:) = 35:49; % Isolates the first reflection. location range of first reflection
folders{n} = 'data/pv_cable/';
files{n} = { ...
         '91ft_dr_harley_resistor_tests_Za_10ohm_Zb_10ohm_Zc_OC.lws', ...
         '91ft_dr_harley_resistor_tests_Za_20ohm_Zb_20ohm_Zc_OC.lws', ...
         '91ft_dr_harley_resistor_tests_Za_30ohm_Zb_30ohm_Zc_OC.lws', ...
         '91ft_dr_harley_resistor_tests_Za_56ohm_Zb_56ohm_Zc_OC.lws', ...
         '91ft_dr_harley_resistor_tests_Za_130ohm_Zb_130ohm_Zc_OC.lws', ...
         '91ft_dr_harley_resistor_tests_Za_503ohm_Zb_503ohm_Zc_OC.lws', ...
         '91ft_dr_harley_resistor_tests_Za_1kohm_Zb_1kohm_Zc_OC.lws', ...
         '91ft_dr_harley_resistor_tests_Za_2kohm_Zb_2kohm_Zc_OC.lws', ...
         };
RE{n} = [10 20 30 56 130 500 1000 2000];
CE{n} = 1e120*ones(1,8);
LE{n} = zeros(1,8);
