1.芯片简介
74HCT4051是一款单极八路模拟开关(SP8T),适用于模拟或数字8:1多路复用/解路复用应用。该开关具有三个数字选择输入(S0, S1和S2),八个独立输入/输出(Yn),一个公共输入/输出(Z)和一个数字使能输入(E)。当E为HIGH时,开关关闭。输入包括钳位二极管。这使得使用限流电阻接口输入电压超过Vcc。
2.芯片特点
模拟输出电压范围:-5V-5V
CMOS低功耗
逻辑电平转换:使5V逻辑能够与±5V模拟信号通信
3.使用范围
模拟复用和解复用 数字复用和解复用信号门控

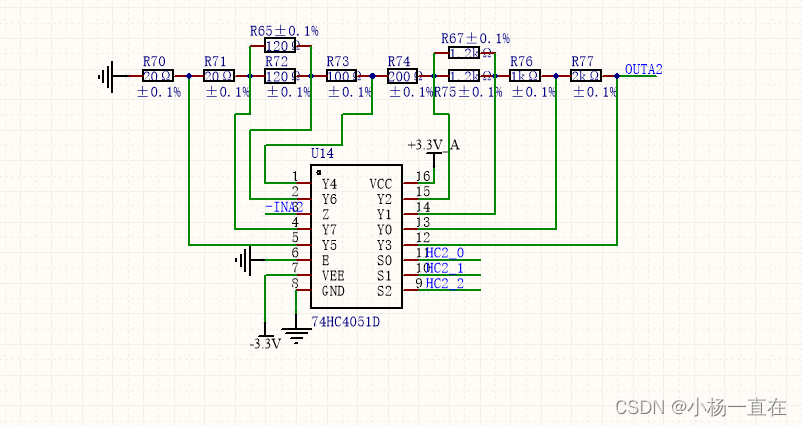

4.芯片图
E ->使能输入(active low)
VEE ->供电3.3V
GND接地
S0,S1,S3 选择输入
Y0-Y7 独立输入或输出
Z 公共输入或输出
VCC 供电
5.芯片使用逻辑
input | 通道打开 | |||
E | S2 | S1 | S0 | |
L | L | L | L | Y0->Z |
L | L | L | H | Y1->Z |
L | L | H | L | Y2->Z |
L | L | H | H | Y3->Z |
L | H | L | L | Y4->Z |
L | H | L | H | Y5->Z |
L | H | H | L | Y6->Z |
L | H | H | H | Y7->Z |
H | × | × | × | OFF |
注意事项:为避免从Z端口流出Vcc电流,当开关电流流入Yn端口时,双向开关两端压降不能超过0.4V。如果开关电流流入Z端口,则没有Vcc电流流出Yn端口,在这种情况下,对开关两端压降没有要求,但是Yn和Z的电压不超过Vcc或者VEE。
