《高频电子线路》 —— 非线性电路分析方法

文章内容来源于【中国大学MOOC 华中科技大学通信（高频）电子线路精品公开课】，此篇文章仅作为笔记分享。

---

目录

非线性分析方法

元器件分类

线性

非线性

时变参量线性

非线性元器件特性

电路的分类

非线性电路的分析方法

幂级数分析法

折线分析法

线性时变参量分析法

小结

---

非线性分析方法

元器件分类

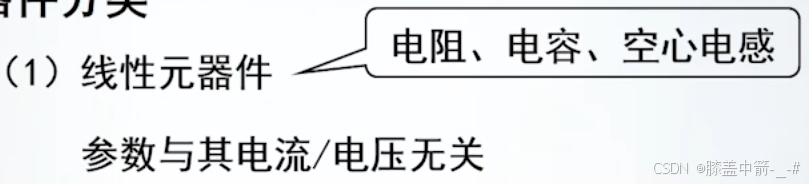

线性

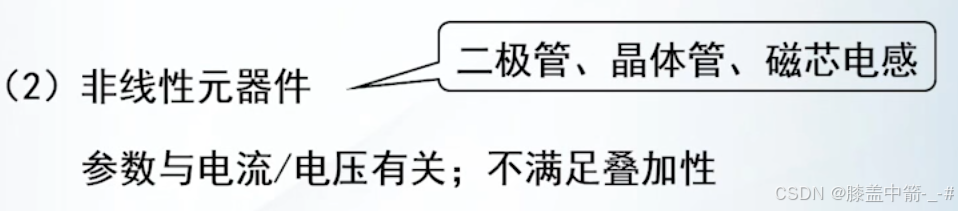

非线性

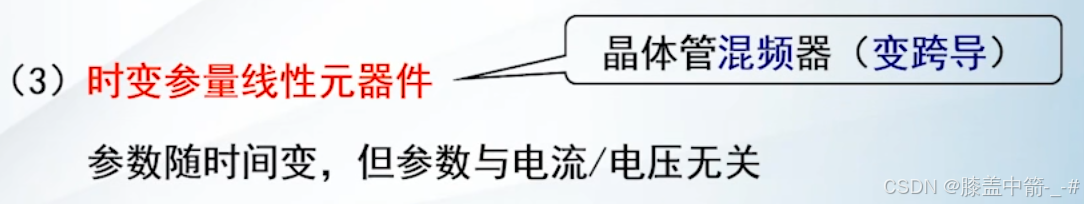

时变参量线性

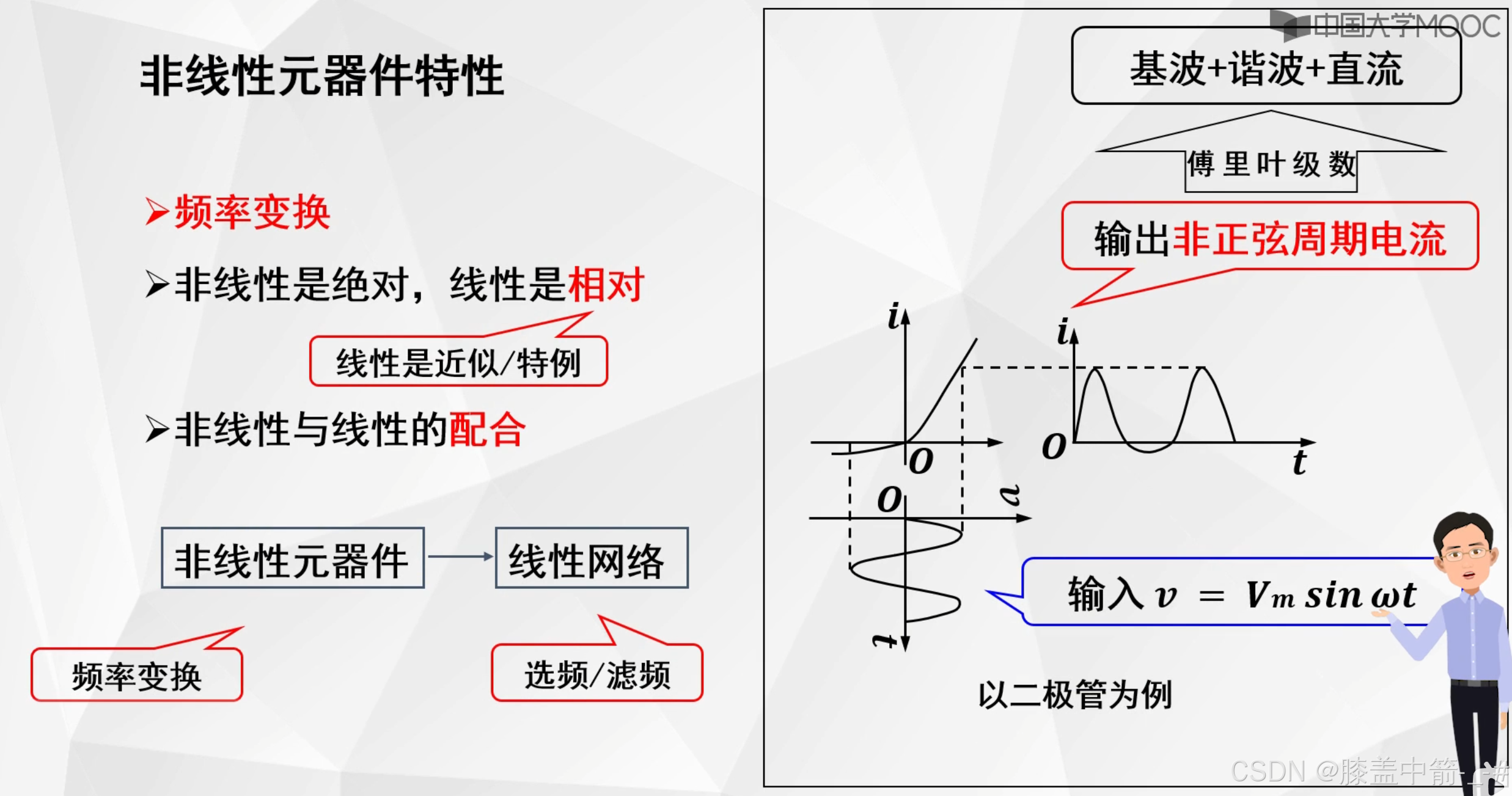

非线性元器件特性

• 输入的信号是正弦信号，输出的信号是非正弦的周期信号。经过傅里叶级数展开以后，该非正弦的周期信号含有基波成分、谐波成分和直流成分。输入只有一个频率，输出有n多个频率。
• 晶体管在一部分时候是线性的，但很多的时候是非线性的。
• 非线性元器件具有频率变换的作用，所以就通过非线性元器件放在前面产生很多的频率，然后通过线性的一个网络，例如前面的选频网络是线性的，从前面产生的频率之中选出我们想要的频率。
• 这就是非线性和线性的配合使用，一个完成频率变换，一个完成选频和滤频。

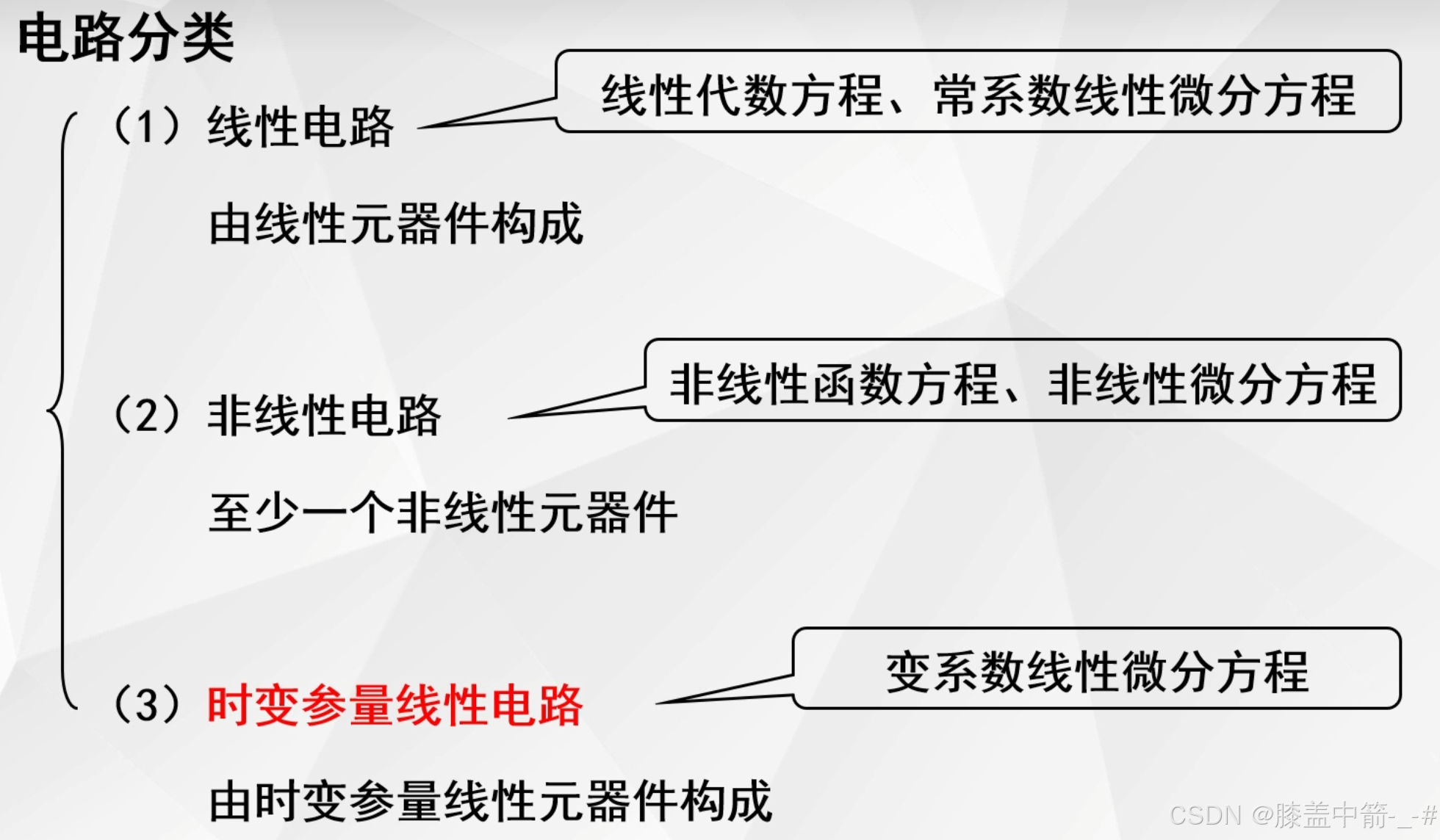

电路的分类



非线性电路的分析方法

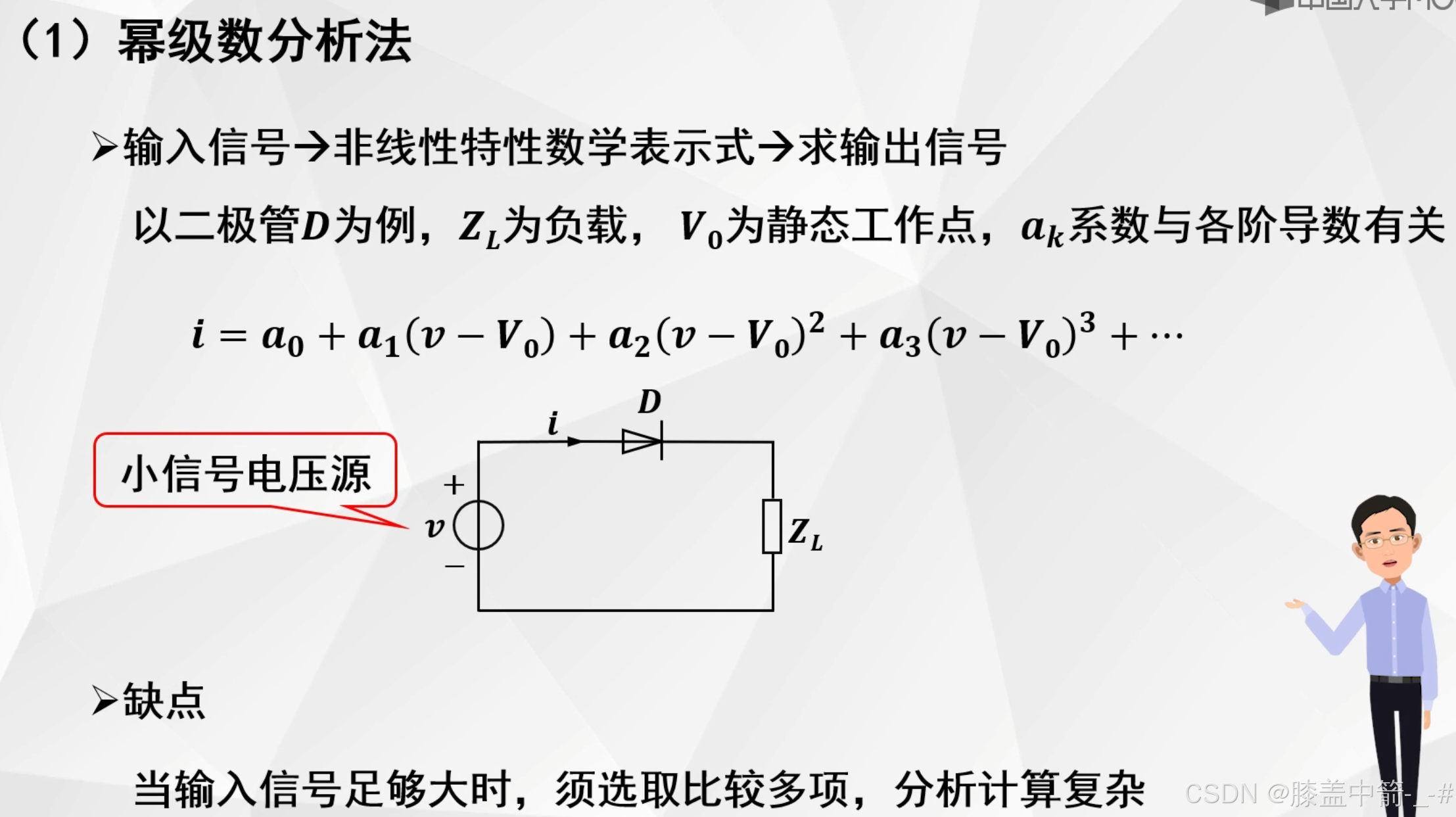

幂级数分析法

• 主要是通过级数展开，表达出非线性的数学表达式。
• 有了这么一个非线性的级数展开后，这是一个无穷项的，只要把输入信号输入，就可以求出输出信号，由于输入信号比较小，只需要选取前几项就足够了。故主要适用于小信号时的计算。

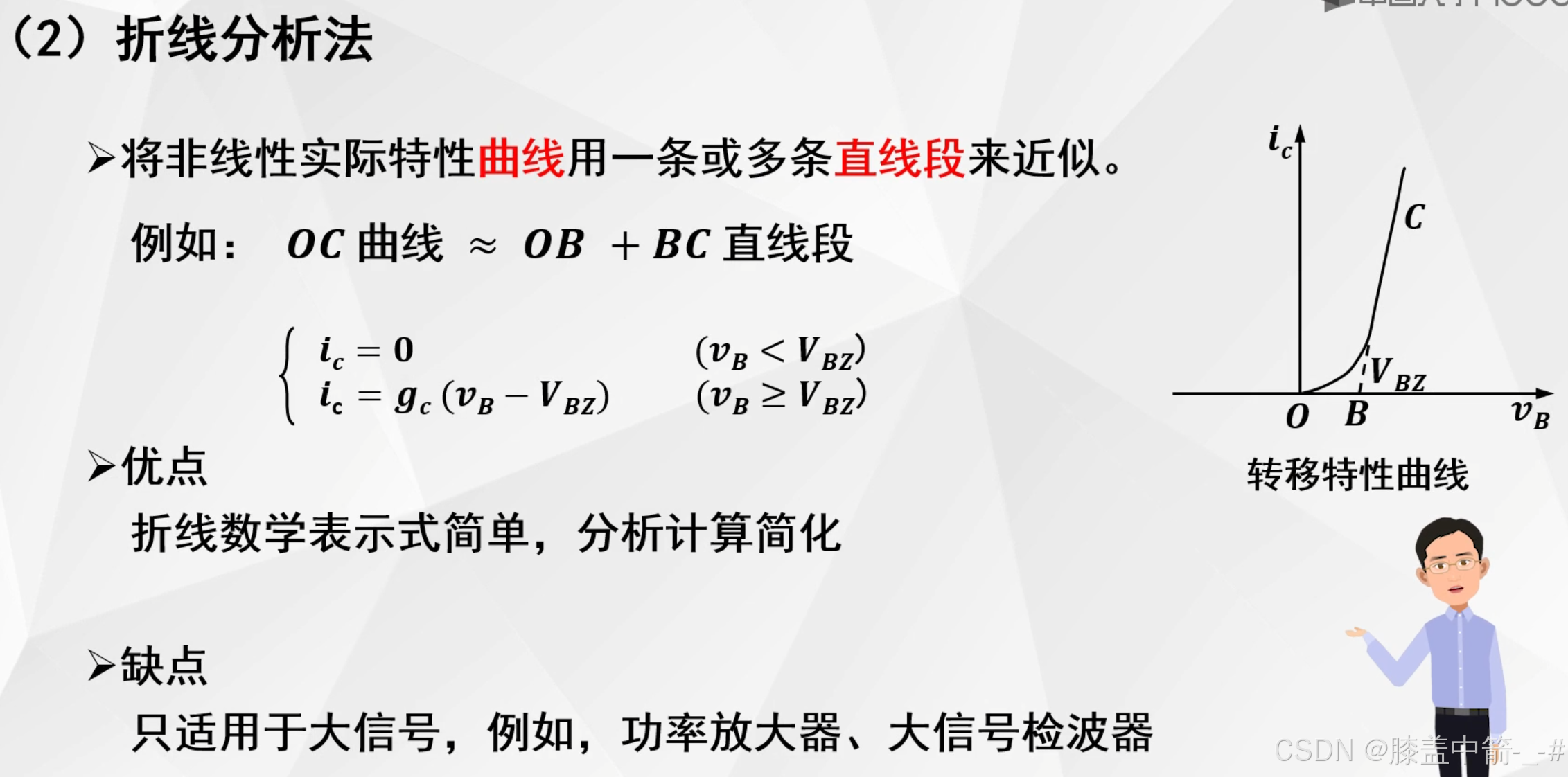

折线分析法

信号较大时，幂级数分析法就就不适用了，可以选用折线分析法。

•  gc：管子的跨导
• Vbz：管子截止电压，硅管是0.6V - 0.7V。

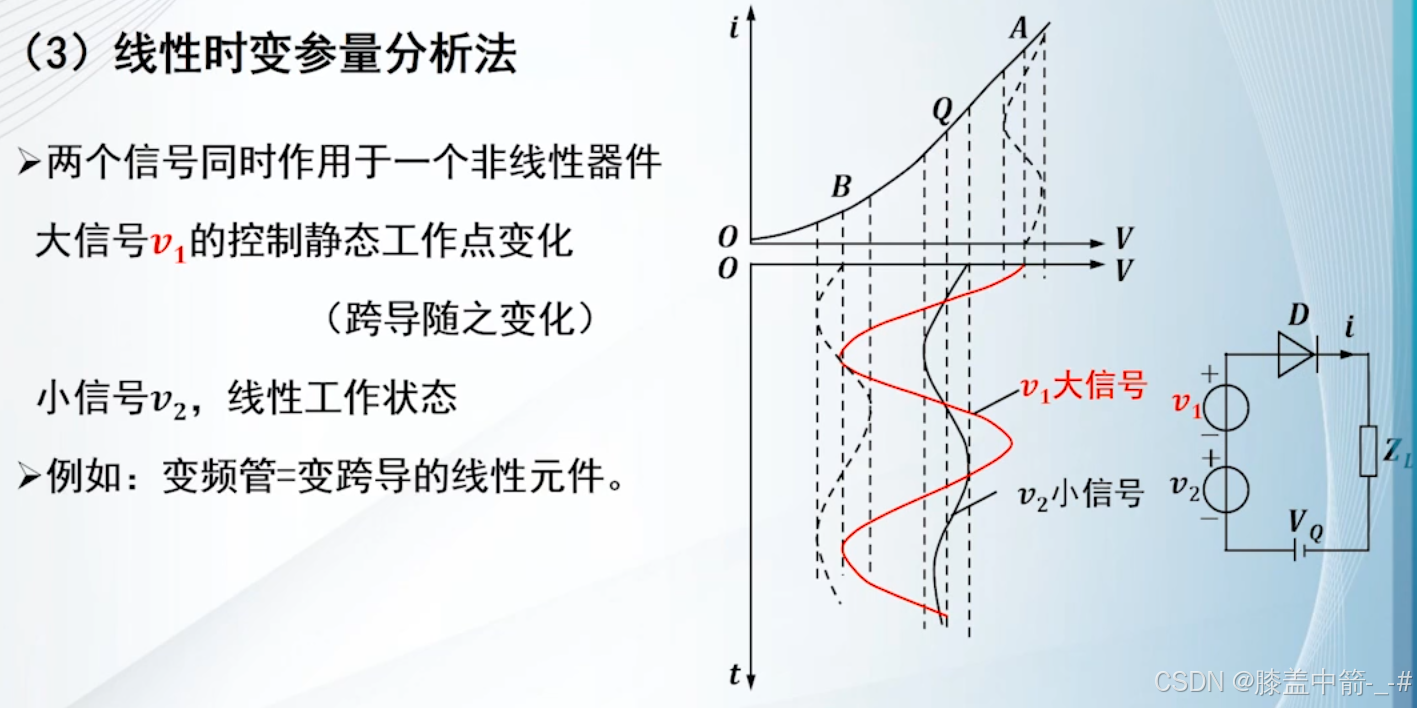

线性时变参量分析法

当两个信号同时作用于一个非线性器件的时候，而且其中一个是小信号，另一个是大信号的时候。



• 以三极管为例，当大信号v1（红色）变化的时候，会改变管子的静态工作点，其跨导也会变化，就是斜率会变。
• 当小信号v2（黑色）变化的时候，由于信号比较小，是在其中某一个工作点上呈现线性变化，只是说这个工作点在上下移动，这就是线性时变的含义。
• 这样的分析方法，常用于变频管或者混频时候的分析。

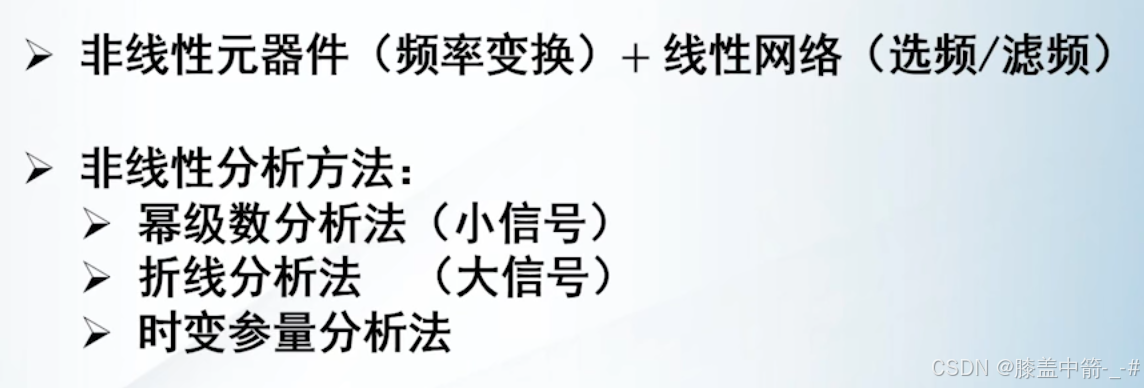

小结

非线性元器件一般会和线性网络结合起来使用，非线性产生很多频率，线性网络用于选择频率。
