计算机网络笔记(十一)——2.4信道复用技术

2.4.1频分复用、时分复用和统计时分复用

一、频分复用（FDM）

概念

将总带宽分割成多个不重叠的频率子带，不同信号占用不同频率，并行传输。

原理

• 信号通过调制技术（如AM/FM）映射到不同频率范围的载波上。
• 子频带之间有保护间隔防止干扰。

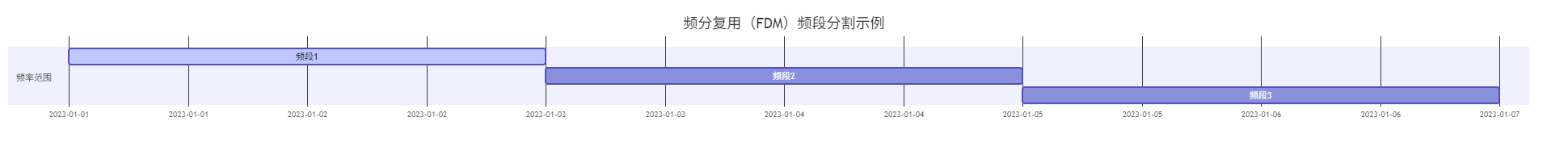

示意图

特点

• ✅ 适用于模拟信号（如传统电视/广播）
• ✅ 固定分配带宽（即使空闲也独占）
• ❌ 效率低（带宽浪费）

二、时分复用（TDM）

概念

将时间划分为固定长度的时间片（时隙），不同信号轮流占用时隙，串行传输。

原理

• 每个用户周期性获得时隙（即使无数据也会保留）。
• 时间帧结构：系统中所有用户完成一次传输为一个帧。

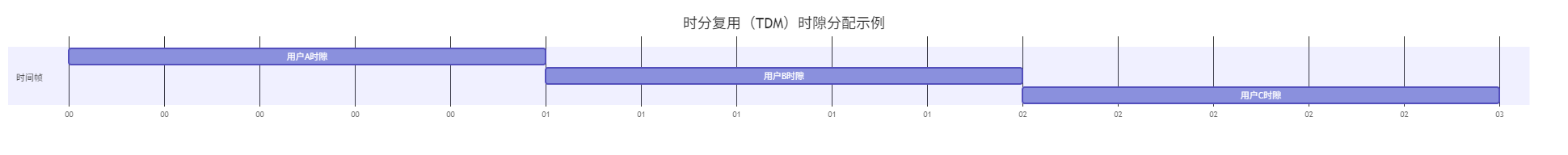

示意图

特点

• ✅ 适用于数字信号（如SDH传输网）
• ✅ 简单、公平分配
• ❌ 存在空闲时隙（资源浪费）

三、统计时分复用（STDM）

概念

动态分配时隙，只给需要传输的节点分配资源，高效利用带宽。

原理

• 每个节点有缓冲队列，需要时才申请时隙。
• 数据包附加地址信息用于分用。

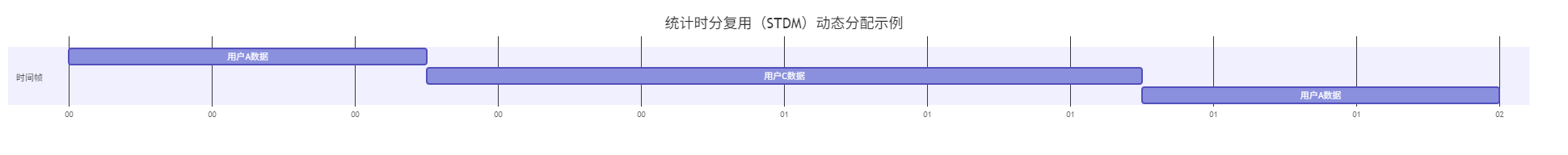

示意图

特点

• ✅ 适用于突发性数据（如以太网）
• ✅ 灵活高效（减少空闲时隙）
• ❌ 需要额外信令开销（地址位）

四、对比总结

特性	FDM	TDM	STDM
分配方式	固定频率划分	固定时段循环分配	按需求动态分配
效率	低（带宽浪费）	中（时隙固定保留）	高（按需分配）
复杂度	简单	中等	复杂（需调度逻辑）
典型应用	有线电视、广播	T1/E1链路、SDH	局域网（如共享信道）

五、实践应用场景

1. FDM：Wi-Fi 5G/2.4G双频段划分。
2. TDM：手机蜂窝网的TD-LTE标准。
3. STDM：交换机的动态队列调度。

2.4.2波分复用

波分复用（Wavelength Division Multiplexing）是基于光的频分复用技术，将多个不同波长的光载波信号合并到同一根光纤中传输，从而提高光纤带宽利用率的通信技术。

核心原理

1. 光波长分离

   • 将光频段划分为多个信道，每个信道使用不同波长（λ₁、λ₂…λₙ）。
   • 发送端通过 合波器（MUX） 合并多路光信号。
   • 接收端通过 分波器（DEMUX） 解复用分离信号。

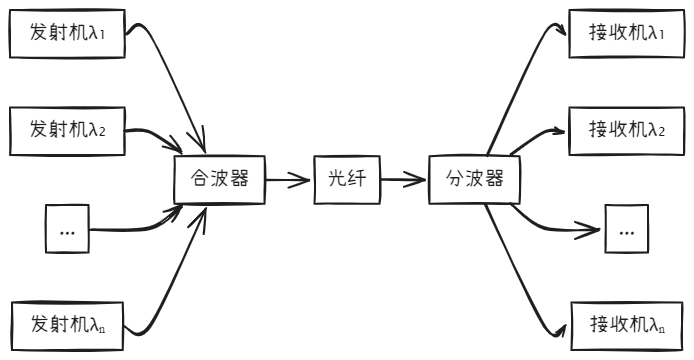

2. 传输流程


技术分类

类型	波长间隔	特点	应用场景
CWDM	20nm	成本低，器件简单；容量较小	短距离城域网
DWDM	≤0.8nm	高密度；支持超高速、大容量	骨干网、超长距离

关键技术

1. 合波器/分波器

   • 合波器（Multiplexer）：将多波长光信号合并输入同一光纤。
   • 分波器（Demultiplexer）：从光纤中分离各波长到对应接收端。

2. 掺铒光纤放大器（EDFA）

   • 直接在光层放大信号，无需光电转换，支持超长距离传输（如1600公里）。

3. WDM与传统技术的结合

   • PON网络：通过分光器共享光纤基础设施。
   • OTN（光传输网）：封装SDH、以太网等多业务到WDM波长。

性能优势

• 带宽指数级提升：单模光纤理论带宽达 50THz，DWDM可复用160+波长，单纤容量超10Tbps。
• 节省光纤资源：复用单根光纤替代多根，降低部署成本。
• 抗干扰强：各波长相互独立，隔离度高。

应用案例

1. 骨干网扩容

   • 运营商通过DWDM在已有线路上叠加新波长，无需铺设新光纤。

2. 数据中心互连

   • CWDM经济高效实现多机房间40G/100G高速互连。

挑战

• 需高精度光源和滤波器件（DWDM尤其严格）。
• 色散和非线性效应影响长距离传输，需补偿技术。

总结：波分复用通过“多车道”平行传输大幅提升光纤容量，是构建高速光网络的基础。

2.4.3码分复用

一、码分复用（CDMA）核心概念

1. 定义：
   CDMA (Code Division Multiple Access) 是一种通过编码实现信道共享的技术，所有用户在同一时间使用相同的频段通信，通过唯一的编码序列区分不同用户。

2. 核心特性：

• 正交性：用户使用相互正交的码片序列
• 抗干扰性：对窄带干扰不敏感
• 软容量：用户数增加仅导致噪声水平上升

二、关键技术原理

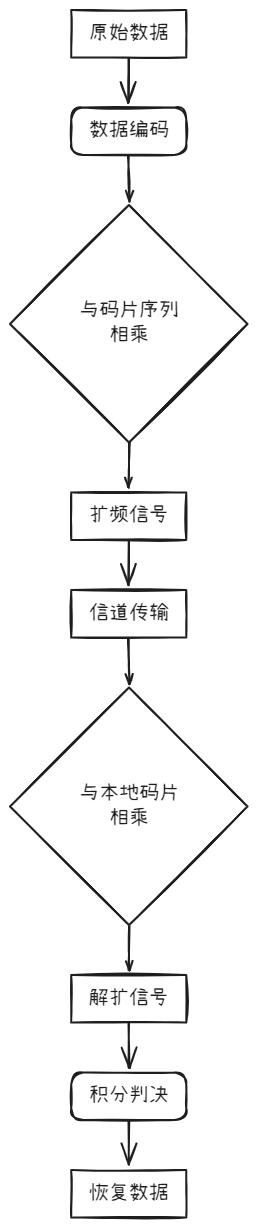

1. 扩频通信流程：

2. 码片序列特性：

• 码片速率远高于数据速率（如：1.2288Mcps的CDMA2000）
• 正交性要求：两码片序列规格化内积为0

S∙T = (1/N)Σ(Si×Ti) = 0

三、CDMA工作过程示例

假设两个用户（A、B）使用正交码片：

• 发送端：

  • 用户A数据+1：[+1 +1 -1 -1]（码片：+1 -1）
  • 用户B数据-1：[-1 -1 +1 +1]（码片：+1 +1）
  • 信道叠加信号：[0, 0, 0, 0]

• 接收端（以用户A解码）：

  1. 同步本地码片：[+1 -1 +1 -1]
  2. 解扩运算：

(假设接收叠加信号为R)
R∙SA = (0×1) + (0×-1) + (0×1) + (0×-1) = 0

判决结果=0，超出同步范围说明需要重新同步

四、关键技术指标

参数	典型值	说明
处理增益	10-60dB	扩频码速率/信息速率
码片长度	64/128/256	码片序列周期
多径分辨率	<1μs	RAKE接收机处理时延
功率控制速率	800次/秒	开环+闭环控制

五、优势与局限

优势：

• 抗窄带干扰能力强
• 保密性高（需知具体码型）
• 支持软切换
• 频率规划简单

局限：

• 存在远近效应（需要精确功控）
• 接收复杂度较高
• 系统容量受码资源限制

六、典型应用场景

七、核心公式总结

1. 解扩公式：

输出信号 = (接收信号)·(本地码片) / 码片长度

2. 信道容量（Shannon公式）：

C = B·log₂(1 + S/(N + I))

（B：带宽，S：信号功率，N：噪声，I：干扰）
