计算机网络笔记(二十二)——4.4网际控制报文协议ICMP

4.4.1ICMP报文的种类

ICMP（Internet Control Message Protocol）是IP协议的辅助协议，主要用于传递控制消息、错误报告和诊断信息。其报文分为两大类：查询报文和错误报告报文。

1. 错误报告报文（Error Messages）

用于网络传输过程中出现错误时的通知，目的主机或路由器需要及时处理这些报文。

1.1 目的不可达（Destination Unreachable）- 类型3

• 用途：通知源主机数据报无法传递到目标。

• 代码字段（Code）：

  0 - 网络不可达（Network Unreachable）
  1 - 主机不可达（Host Unreachable）
  2 - 协议不可达（Protocol Unreachable）
  3 - 端口不可达（Port Unreachable）
  4 - 需要分片但禁止分片（Fragmentation Needed）


• 示例：目标主机防火墙禁止访问某协议或端口。

1.2 源点抑制（Source Quench）- 类型4

• 用途：通知源主机降低发送数据速率（过时功能，现由TCP拥塞控制替代）。
• 代码字段：固定值为0。

1.3 时间超时（Time Exceeded）- 类型11

• 用途：TTL（生存时间）减至0时触发。

• 代码字段：

  0 - TTL超时（数据包未到达目标）
  1 - 分片重组超时（分片数据未在限定时间内完成重组）


• 示例：traceroute工具依赖此报文检测路径上的路由器。

1.4 参数问题（Parameter Problem）- 类型12

• 用途：报告IP头字段错误（如校验和错误、选项字段无效）。
• 代码字段：固定值为0或1。

1.5 重定向（Redirect）- 类型5

• 用途：路由器通知源主机更优的下一跳路由。

• 代码字段：

  0 - 对网络重定向
  1 - 对主机重定向


2. 查询报文（Query Messages）

用于网络诊断或通信双方的状态确认。

2.1 回显请求与应答（Echo Request & Reply）- 类型8/0

• 用途：验证网络连通性（如ping命令）。
• 工作流程：
  • 回显请求（Type=8）：源主机发送请求。
  • 回显应答（Type=0）：目标主机响应。

2.2 时间戳请求与应答（Timestamp Request & Reply）- 类型13/14

• 用途：同步网络设备的时间或测量网络时延。
• 数据字段：包含请求发送时间戳、接收时间戳和应答时间戳。

2.3 地址掩码请求与应答（Address Mask Request & Reply）- 类型17/18

• 用途：获取子网掩码（现多由DHCP替代）。
• 代码字段：固定值为0。

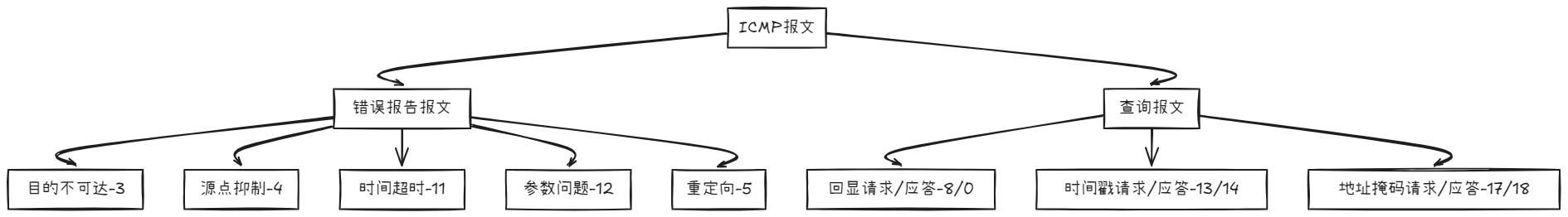

ICMP报文分类

关键点总结

1. 错误报文优先级：ICMP错误报文不触发新错误（避免无限循环）。
2. 查询报文示例：ping命令依赖回显请求与应答实现连通性测试。
3. 错误报文时延：如接收缓冲满载，错误报文可能被延迟或丢弃。

通过上述分类和机制，ICMP帮助IP协议更健壮地处理网络异常和诊断需求。

4.4.2ICMP的应用举例

一、ICMP应用场景概述

ICMP（Internet Control Message Protocol）不是独立的传输协议，而是一个辅助IP协议的"信使协议"。常见的应用场景包括：

1. 网络诊断（如Ping命令）
2. 错误状态反馈（如目标不可达、超时等）
3. 路由优化（如重定向报文）
4. 路径特征探测（如TTL超时）

二、经典应用举例

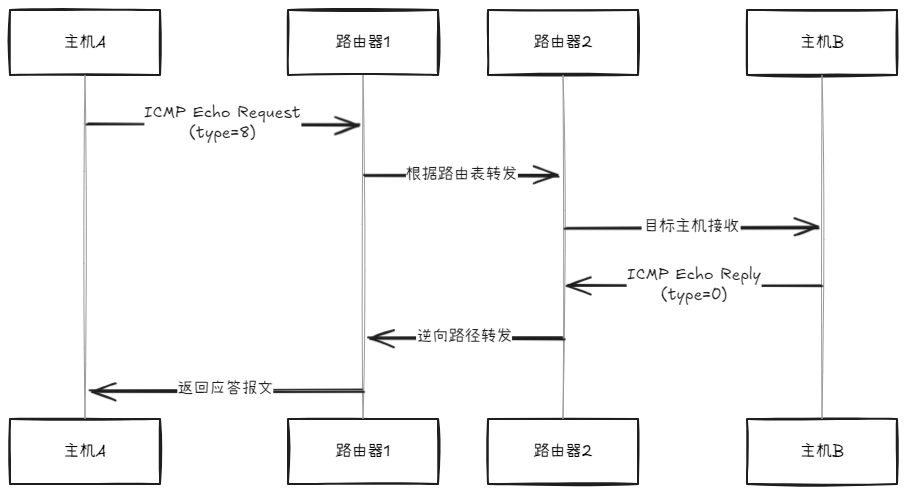

1. Ping命令（网络连通性测试）

• 实现原理：依靠ICMP的Echo Request（类型8）和Echo Reply（类型0）报文
• 流程解析：

• 关键细节：
  • 包含标识符（标识进程）和序列号（识别丢失/重复的包）
  • 利用回复中的Timestamp计算往返时间（RTT）
  • 如果TTL耗尽但仍未到达目的主机，中间路由器会返回Type 11（超时）报文

2. Traceroute（路径追踪）

• 实现原理：利用逐级递增TTL触发沿路路由器返回ICMP超时报文
• 流程示例：

• 技术细节：
  • Windows系统使用ICMP报文实现，Linux默认使用UDP+ICMP实现
  • 目的端口设置为不常用的高位端口（通常为33434-33534）
  • 如果收到Type 3（目标不可达）或Type 0（Echo Reply），停止探测

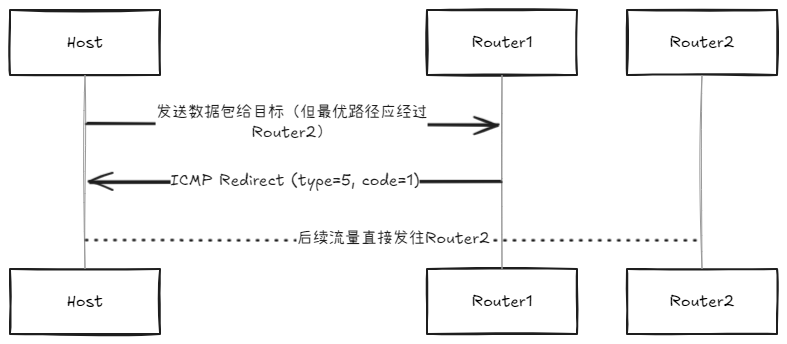

3. 路由重定向（优化网络流量）

当路由器发现主机选择了次优路径时，会发送Type 5的ICMP重定向报文：

• 重定向类型：
  • Code 0：重定向网络
  • Code 1：重定向主机
  • Code 2：重定向TOS和网络
  • Code 3：重定向TOS和主机

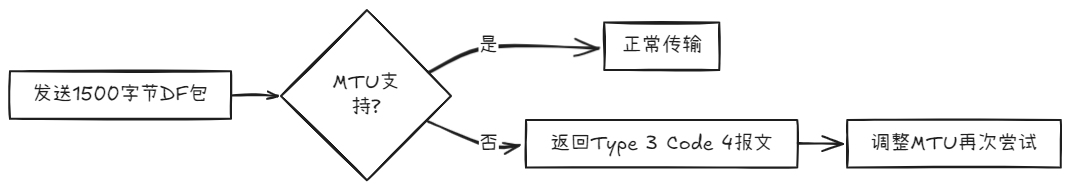

4. MTU路径发现（避免分片丢包）

• 原理：发送DF（Don’t Fragment）标记的探测包，触发ICMP Fragmentation Needed（Type 3, Code 4）报文
• 流程关键点：


三、ICMP差错报文工作机制

所有ICMP差错报文必须包含原始IP首部+前8字节负载，使接收方能准确定位问题来源。

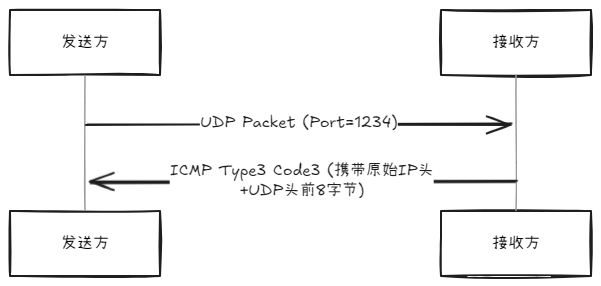

示例：端口不可达（Type 3, Code 3）
当主机收到UDP包但目标端口无监听服务时：

四、扩展思考

1. 防火墙与ICMP：某些场景会过滤ICMP（如类型8/0用于隐蔽扫描）
2. ICMP攻击面：Ping Flood、Smurf攻击均基于ICMP报文
3. IPv6的ICMPv6：整合了旧版ARP和IGMP的功能（如邻居发现）
