文章导读

认识NE555模块
如何编写代码
如何使用NE555

在学习蓝桥杯单片机的过程中，许多同学往往忽视了 NE555 定时器模块的应用和原理。事实上，NE555 是单片机应用中不可或缺的基础知识之一，它不仅是经典的定时器、脉冲生成器，更在实际项目中扮演着至关重要的角色。从PWM信号生成到频率分频，再到定时延迟，NE555 都能为项目提供极大的灵活性和功能扩展。在蓝桥杯的竞赛中，掌握 NE555 的应用不仅能够帮助我们提高实际操作能力，也能在遇到相关考题时，快速解决问题。因此，建议同学们在备赛过程中，不要忽略这个基础而强大的模块，它将为你在竞赛中的成功奠定坚实的基础。

NE555原理图

在这里插入图片描述

触发和复位:

当引脚2 ( TR ) 的电压低于1/3 VCC时，NE555被触发，输出引脚3 ( Q ) 变为高电平。
当引脚4 ( R ) 被拉低时，NE555被复位，输出引脚3 ( Q ) 变为低电平。

定时和振荡:

通过电阻RB3、R8和电容C14、C16的组合，可以控制NE555的定时和振荡频率。
当引脚6 (THR) 的电压高于2/3 VCC时，NE555的定时周期结束，输出引脚3 (Q) 变为低电平。

放电:

引脚7 (DIS) 用于放电，当NE555处于定时周期时，该引脚会将电容C14放电。

保护和滤波:

二极管D2和D3用于保护电路，防止反向电压对电路造成损害。
电容C19和C20用于滤波，稳定电源电压，减少噪声干扰。

NE555在蓝桥杯的考点

脉冲发生器

NE555定时器在该电路中配置为产生一个脉冲输出信号。这个信号的频率取决于电阻RB3、R8和电容C14的值。NE555的输出引脚3 (Q) 会输出一个周期性的高电平和低电平信号。

配合定时器（此时定时器配置成计数器模式）读取NE555的输出频率。

连接单片机P34到NE555输出

将单片机的P34引脚连接到NE555的输出引脚3 (Q)。这样，单片机可以通过P34引脚读取NE555产生的脉冲信号。

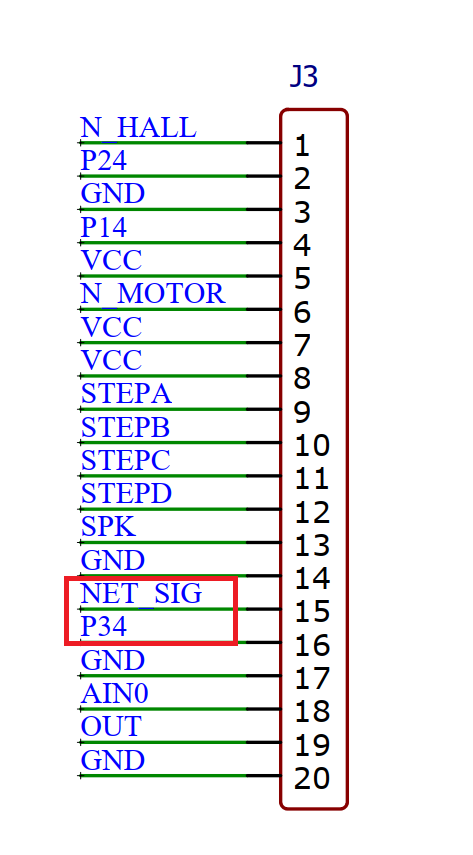

在这里插入图片描述

通过这两张原理图可以看到，在使用NE555模块时要先将引脚3也就是NET_SIG与单片机的P34口通过跳线帽短接。

一般来说，比赛时板子的跳线帽有5个，一个接在J5控制按键模式（矩阵键盘或独立键盘），一个接在J13控制扩展方式（IO模式、MM模式），一个接在J6控制继电器、蜂鸣器电源，最后两个接在J2控制使用超声波模块或者红外传感模块。所以是没有多余的跳线帽来短接NE555的，这个时候，J5、J13跳线帽是一定不能拿下来的，因为题目的基本要求就是这两个要短接，没有短接扣分甚至0分，一般来说，在省赛中超声波模块和NE555是二选一的，所以我们可以摘下超声波模块的跳线帽来短接NE555。

这样做可以直接使用定时器0的计数模式来读取NE555输出脉冲的频率

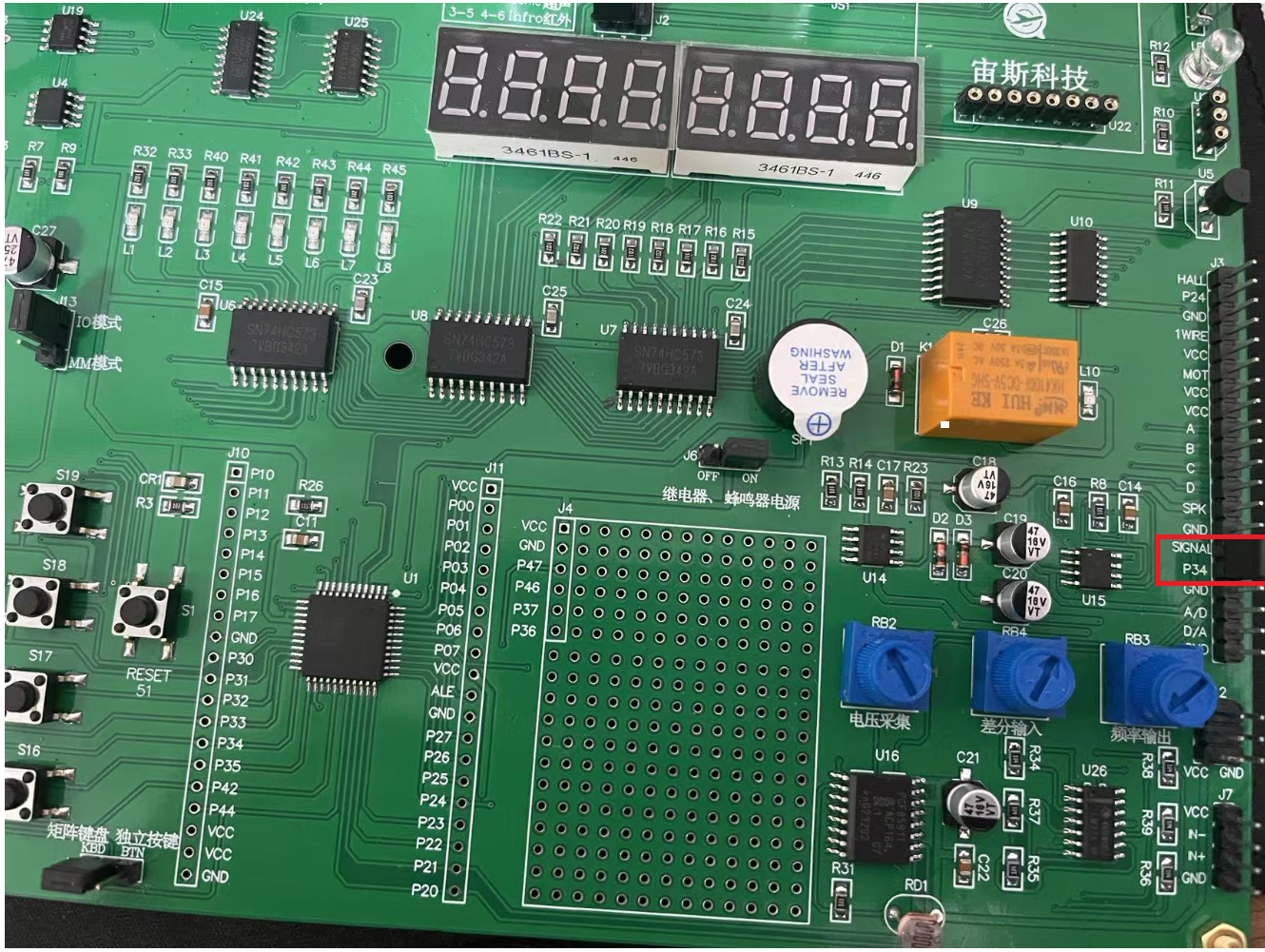

在板子上配置如下：

在这里插入图片描述

配置定时器

定时器0

在使用NE555时，需要使用到两个定时器，一个用作计数，一个用作计时。一般我们默认定时器0计数，定时器1计时。

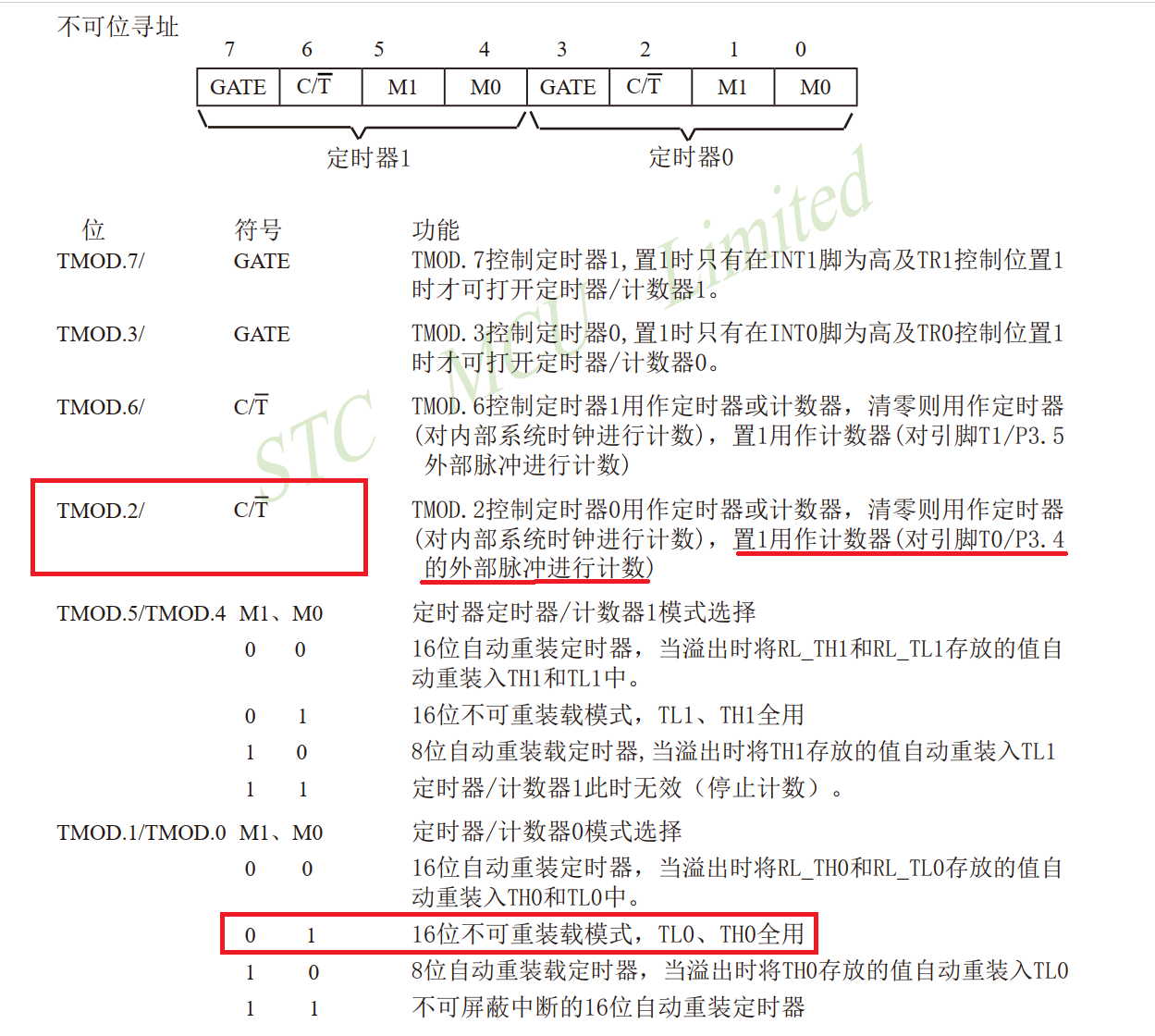

在这里插入图片描述

红色方框内的就是我们要配置的，关于为什么要配置16位不可重装载模式的问题，后续会出一篇文章详细介绍定时器的内容里面会介绍。所以配置TMOD为0000 0101也就是05H。

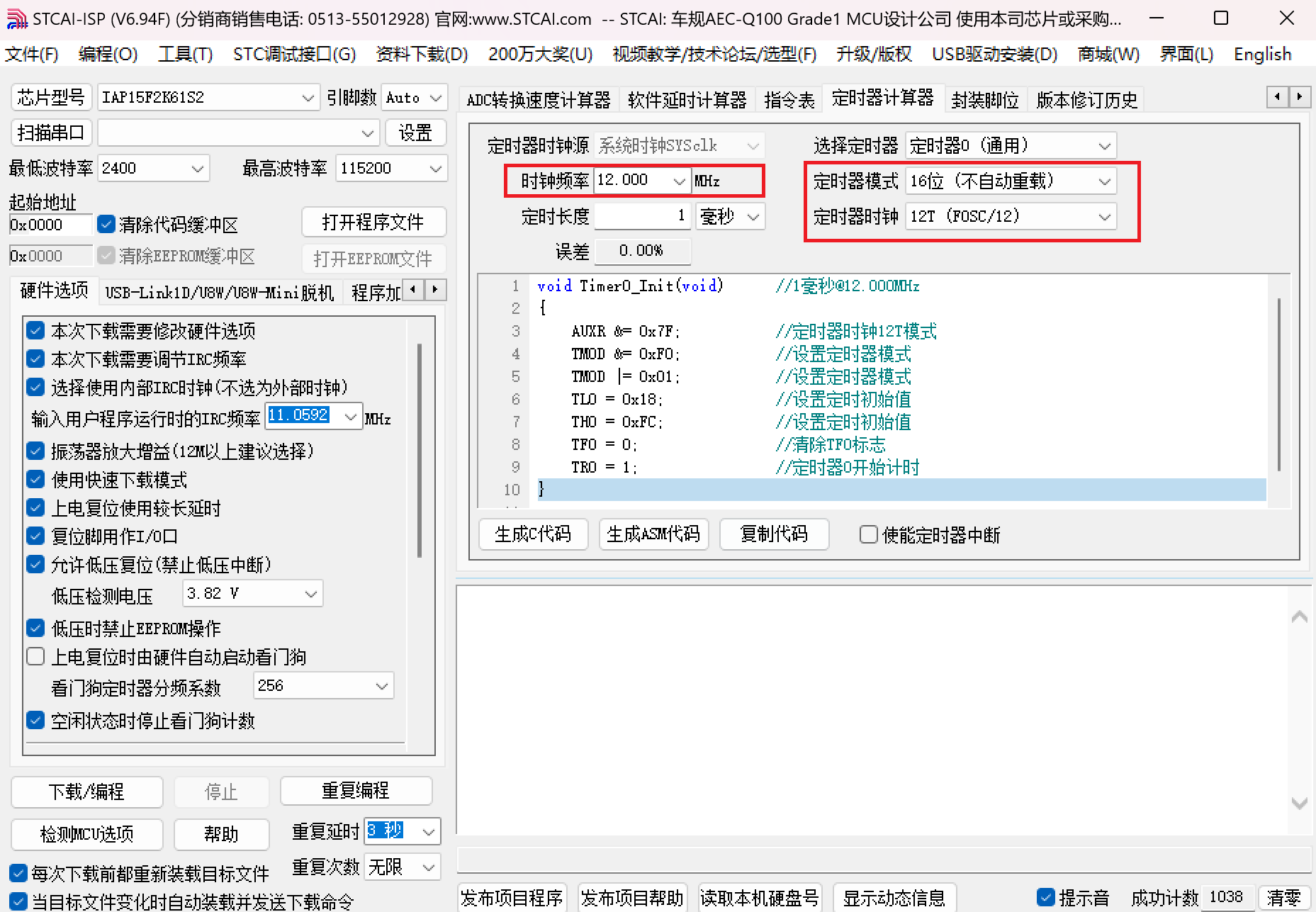

在stc-isp中直接生成定时器0的函数

在这里插入图片描述

这样生成出来的代码是需要改动的，改动如下：

void Timer0_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0x7F;			//定时器时钟12T模式
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x05;			//改动处
	TL0 = 0;				//改动处 设置定时初始值为0，即不定时只计数
	TH0 = 0;				//改动处 设置定时初始值为0，即不定时只计数
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//使能定时器0中断
    //EA = 1； //不用使能中断
}

定时器1

定时器1配置如下：

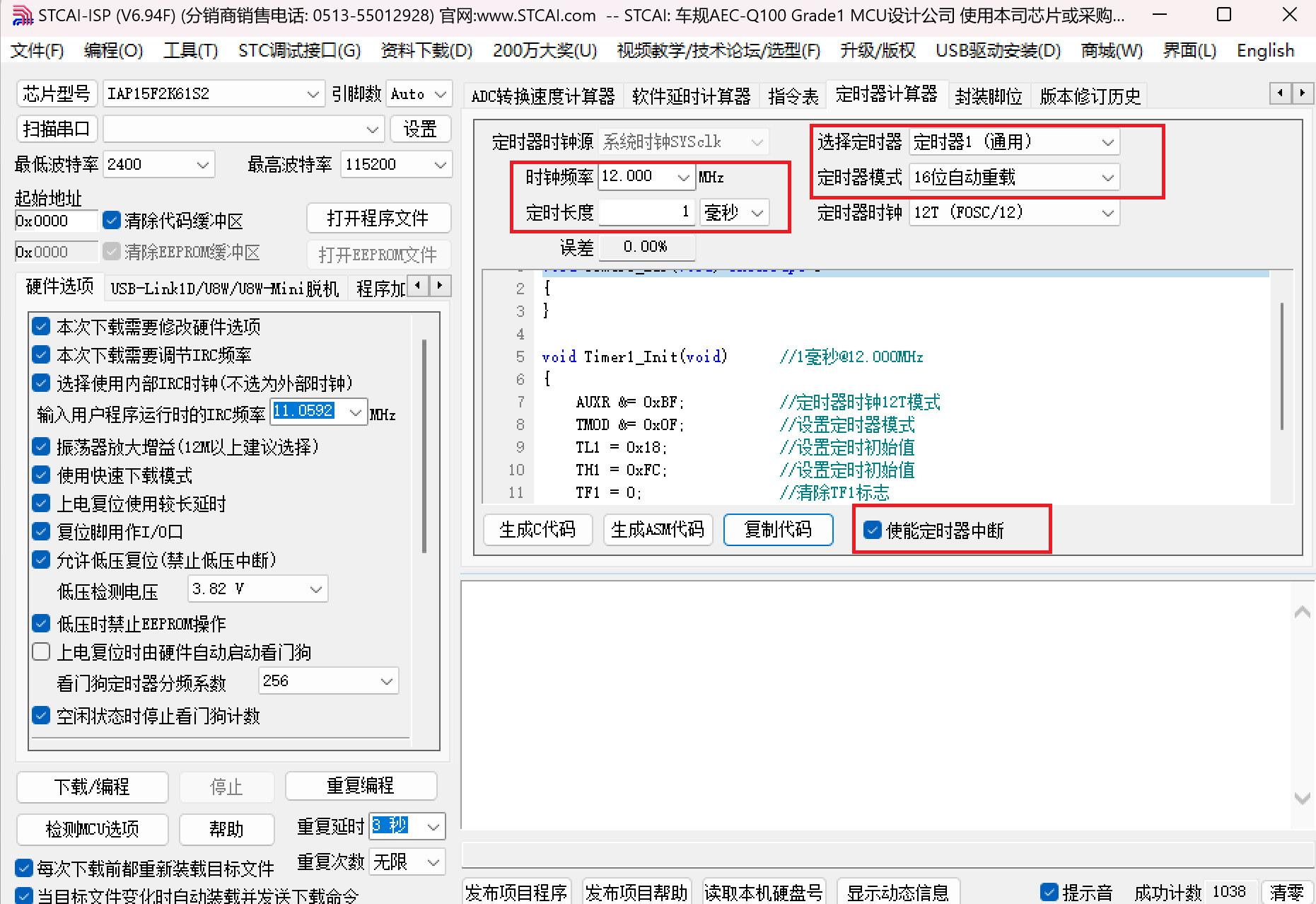

在这里插入图片描述

void Timer1_Isr(void) interrupt 3
{
}

void Timer1_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0xBF;			//定时器时钟12T模式
	TMOD &= 0x0F;			//设置定时器模式
	TL1 = 0x18;				//设置定时初始值
	TH1 = 0xFC;				//设置定时初始值
	TF1 = 0;				//清除TF1标志
	TR1 = 1;				//定时器1开始计时
	ET1 = 1;				//使能定时器1中断
    EA = 1;//改动处
}

定时器0大概是1s溢出一次，所以在定时器1的中断服务函数中，应该定时1s执行一次测量频率。

执行完测量频率后，要及时复位TL0、TH0重新计时。

idata unsigned int Time_1000ms; //定时1s
idata unsigned int f;//NE555频率

void Timer1_Isr(void) interrupt 3
{
    if(++Time_1000ms == 1000)
    {
        Time_1000ms = 0;
        f = (TH0 << 8 | TL0);
        TH0 = TL0 = 0;
    }
}

完整代码

idata unsigned int f;
idata unsigned int Time_1000ms;

/* 定时器0只用于计数 */
void Timer0_Init(void)		//1毫秒@12.000MHz
{
	TMOD &= 0xF0;			//设置定时器模式
    TMOD |= 0x05;
	TL0 = 0;				//设置定时初始值
	TH0 = 0;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
}

/* 定时器1用于计时 */
void Timer1_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0xBF;			//定时器时钟12T模式
	TMOD &= 0x0F;			//设置定时器模式
	TL1 = 0x18;				//设置定时初始值
	TH1 = 0xFC;				//设置定时初始值
	TF1 = 0;				//清除TF1标志
	TR1 = 1;				//定时器1开始计时
    ET1 = 1;
	EA = 1;
}

/* 定时器1中断服务函数 */
void Timer1_Server() interrupt 3
{
	/* NE555 */
  	if(++Time_1s == 1000)
  	{
		Time_1s = 0;
		f = (TH0 << 8) | TL0;
		TH0 = TL0 = 0;
  	}
}

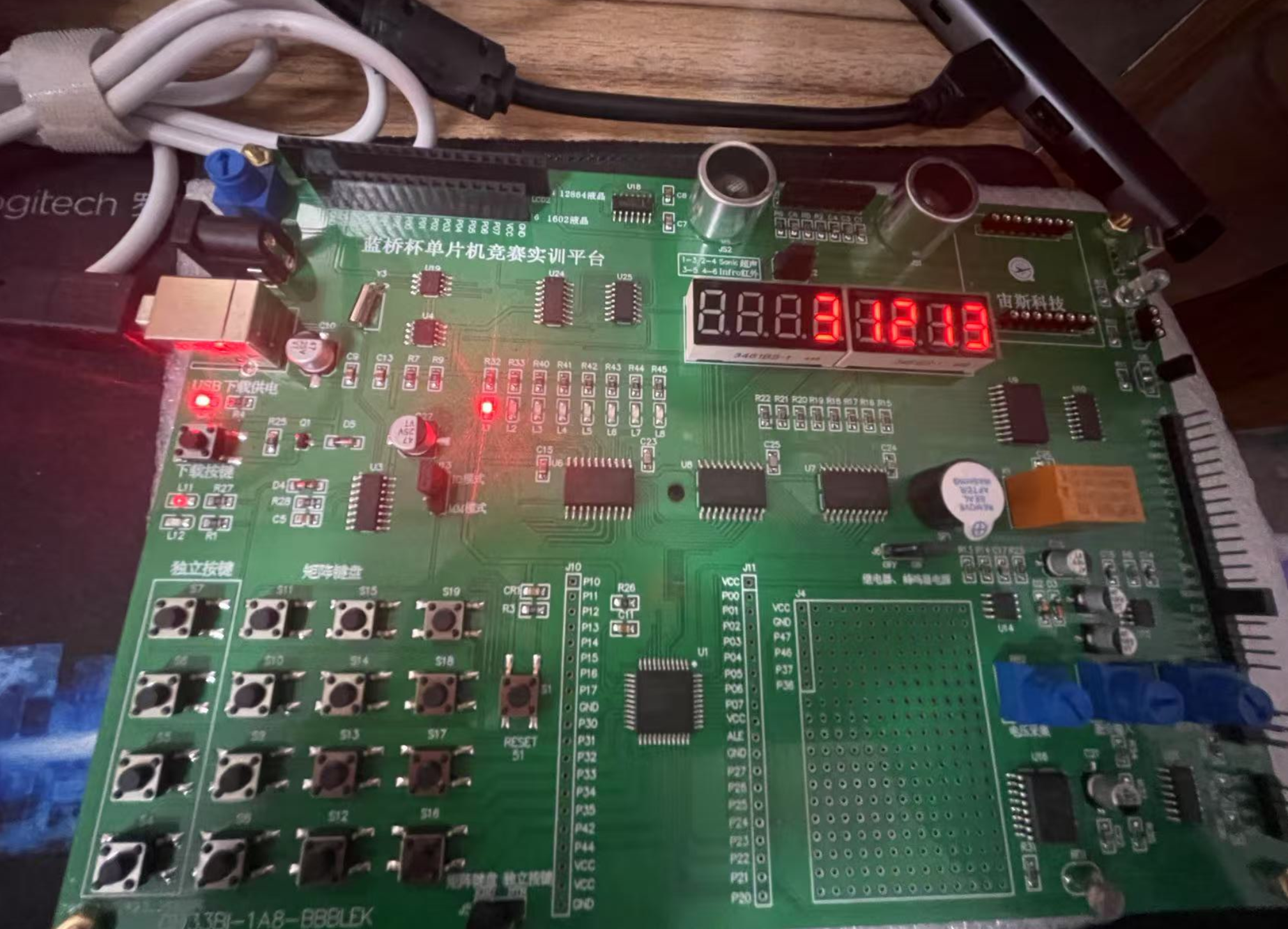

应用

题目：通过单片机P34引脚测量NE555输出的脉冲信号频率，用数码管的后五位显示(不考虑高位熄灭问题)。

#include <STC15F2K60S2.H>
#include "Init.h"
#include "LED.h"
#include "Key.h"
#include "Seg.h"

/* 变量声明区 */
unsigned char Key_Slow; //按键减速变量 10ms
unsigned char Key_Val, Key_Down, Key_Up, Key_Old; //按键检测四件套
unsigned int Seg_Slow; //数码管减速变量 500ms
unsigned char Seg_Buf[] = {10,10,10,10,10,10,10,10,10,10};//数码管缓存数组
unsigned char Seg_Pos;//数码管缓存数组专用索引
unsigned char Seg_Point[8] = {0,0,0,0,0,0,0,0};//数码管小数点使能数组
unsigned char ucLed[8] = {0,0,0,0,0,0,0,0};//LED显示数据存放数组
unsigned int Time_1s, f;

/* 按键处理函数 */
void Key_Proc()
{
	if(Key_Slow) return;
	Key_Slow = 1; //按键减速

	Key_Val = Key();
	Key_Down = Key_Val & ~Key_Old;
	Key_Up = ~Key_Val & Key_Old;
	Key_Old = Key_Val;

}

/* 信息处理函数 */
void Seg_Proc()
{
	if(Seg_Slow) return;
	Seg_Slow = 1; //数码管减速

	Seg_Buf[0] = 10;
	Seg_Buf[1] = 10;
	Seg_Buf[2] = 10;
	Seg_Buf[3] = f / 10000 % 10;
	Seg_Buf[4] = f / 1000 % 10;
	Seg_Buf[5] = f / 100 % 10;
	Seg_Buf[6] = f / 10 % 10;
	Seg_Buf[7] = f % 10;
}

/* 其他显示函数 */
void Led_Proc()
{
	ucLed[0] = 1;
}

/* 定时器0只用于计数 */
void Timer0_Init(void)		//1毫秒@12.000MHz
{
	TMOD &= 0xF0;			//设置定时器模式
    TMOD |= 0x05;
	TL0 = 0;				//设置定时初始值
	TH0 = 0;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
}

/* 定时器1用于计时 */
void Timer1_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0xBF;			//定时器时钟12T模式
	TMOD &= 0x0F;			//设置定时器模式
	TL1 = 0x18;				//设置定时初始值
	TH1 = 0xFC;				//设置定时初始值
	TF1 = 0;				//清除TF1标志
	TR1 = 1;				//定时器1开始计时
    ET1 = 1;
	EA = 1;
}

/* 定时器1中断服务函数 */
void Timer1_Server() interrupt 3
{
	if(++Key_Slow == 10) Key_Slow = 0; //按键延迟
	if(++Seg_Slow == 100) Seg_Slow = 0; //数码管延迟
	if(++Seg_Pos == 8) Seg_Pos = 0;	   //数码管显示
  	Seg_Disp(Seg_Pos,Seg_Buf[Seg_Pos],Seg_Point[Seg_Pos]);
	LED_Disp(ucLed);
	/* NE555 */
  	if(++Time_1s == 1000)
  	{
		Time_1s = 0;
		f = (TH0 << 8) | TL0;
		TH0 = TL0 = 0;
  	}
}

void main()
{
	Init();
	Timer0_Init();
	Timer1_Init();
	while(1)
	{
		Key_Proc();
		Seg_Proc();
		Led_Proc();
	}
}
