蓝桥杯电子类单片机-NE555

---

---

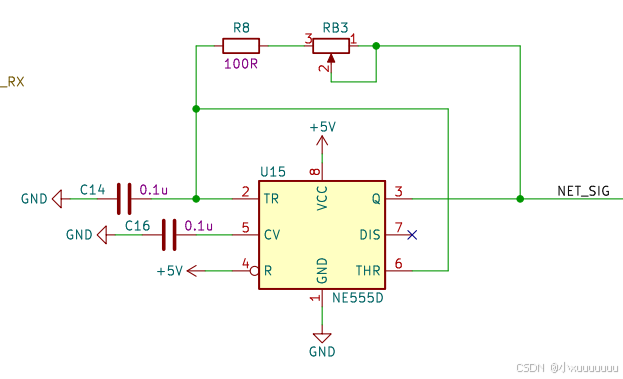

一、NE555电路

二、注意事项

1.我们只需要读取NET_SIG引脚上电平的变化，我们可以通过P34引脚读取，因此在读取之前，我们需要使用跳线帽。将J13上的P34和NET_SIG短接

2.P34引脚同时是定时器/计数器0的外部输入引脚，所以在这块开发板上，我们必须使用Timer0来测量输出频率

3.该信号的频率大小可以通过Rb3可调电位器改变

4.P34引脚同时也是矩阵按键引脚，要注意NE555与矩阵按键的冲突问题

5.测量的频率范围大概在80-34KHZ（每块开发板不一样，大差不差即可，小了可能50HZ，多了可能38KHZ）

---

三、编程实现方法（两种方法，main.c都一样）

第一种：计数器手动重装载，不需要开中断

ne555.c文件

#include "ne555.h"

u16 frequ_cnt = 0;

void Timer0_Init(void)		//100微秒@12.000MHz
{

	AUXR |= 0x80;			//定时器时钟1T模式
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x05;			//设置计数模式
	TL0 = 0x00;				//设置定时初始值
	TH0 =
