Qt Charts之实时动态曲线示例

Qt Charts 可以绘制常见的曲线图、折线图、柱状图和饼状图等图表。

一、注意事项:

1、使用 Qt Charts 模块，需要在 pro 文件下添加以下语句。

QT += charts

2、需要使用命名空间。

格式如下：

一般在头文件处加上

 QT_CHARTS_USE_NAMESPACE

或者在头文件类外加上以下语句。

using namespace QtCharts;

二、利用Qt Charts 创建实时动态曲线 步骤如下：

1. 创建 chart 图表
2. 创建两条坐标轴 axisX 与 axisY
3. 将两条坐标轴添加到 chart 图表上，
4. 再将 splineSeries 曲线与坐标轴连系起来
5. 将 chart 图表添加到 chartView 图表视图中（曲线上的数据由系统产生随机数，使用定时器更新数据）

三、示例代码

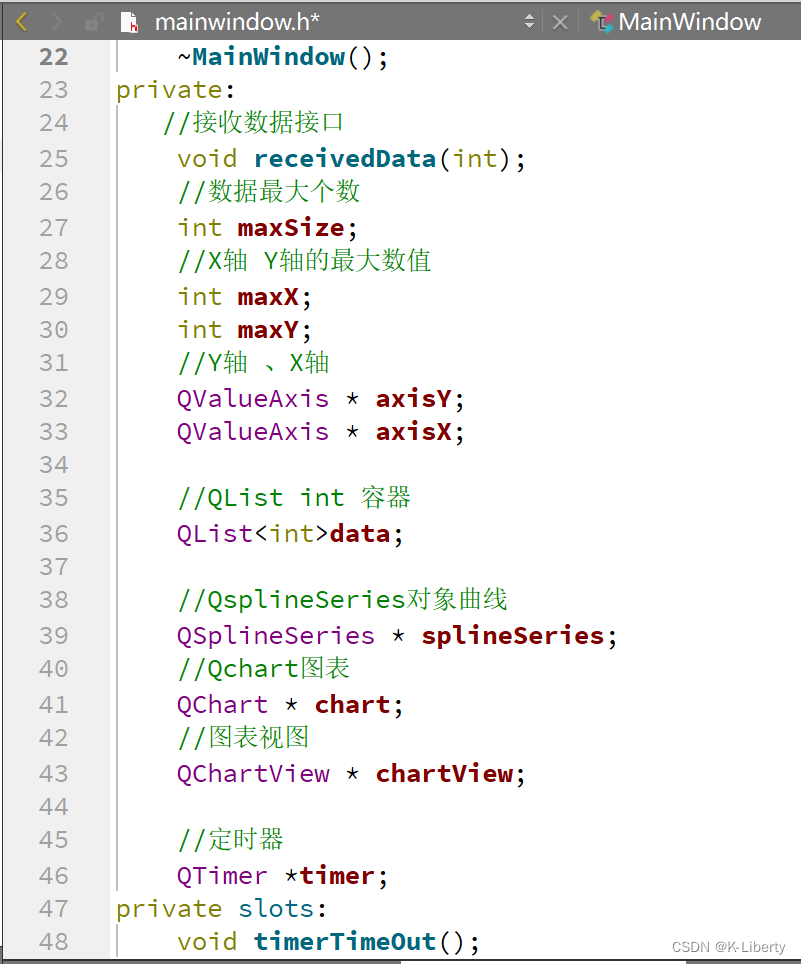

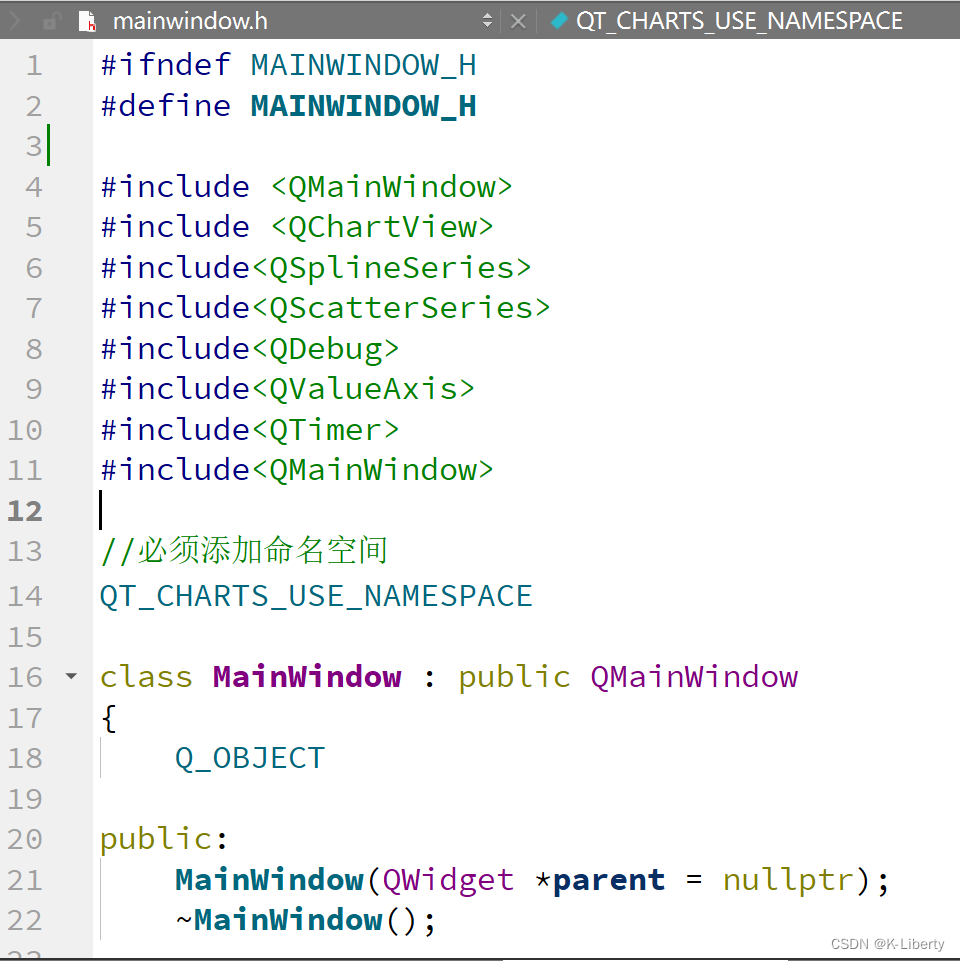

1、在头文件“mainwindow.h”具体代码如下。

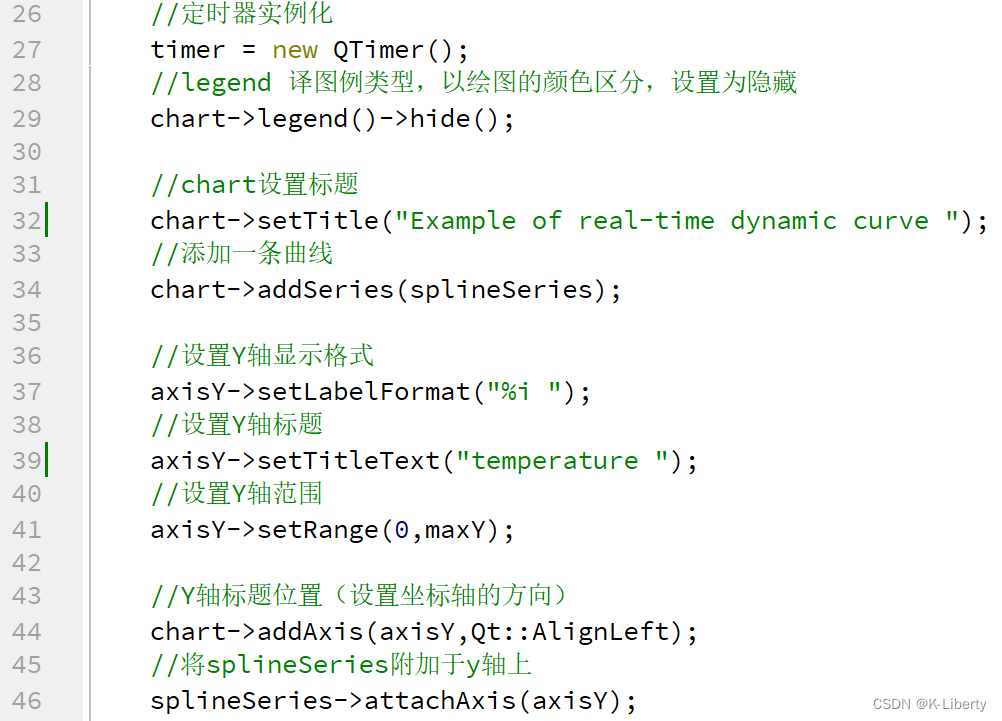

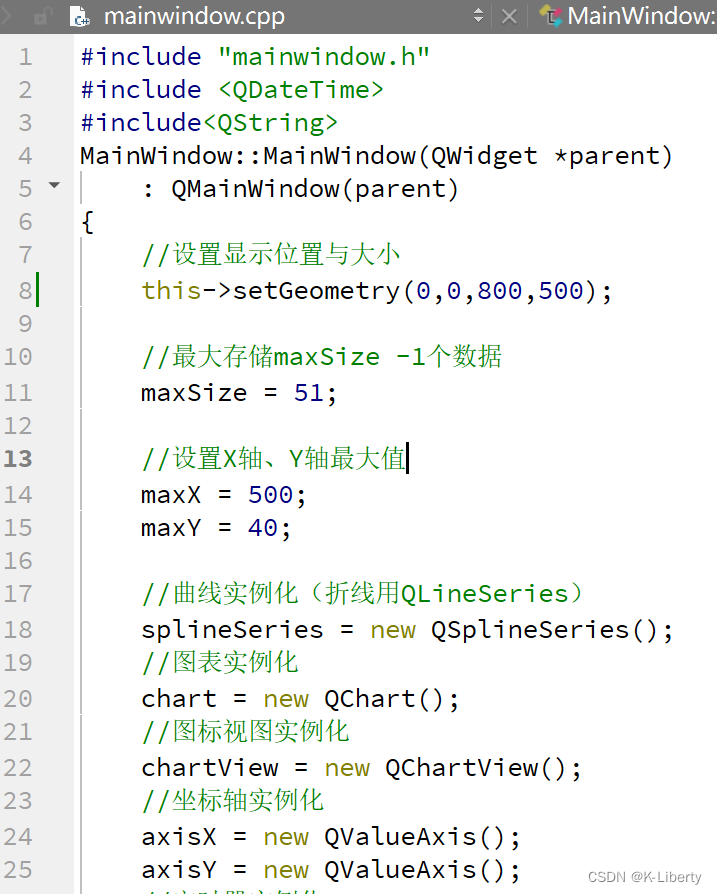

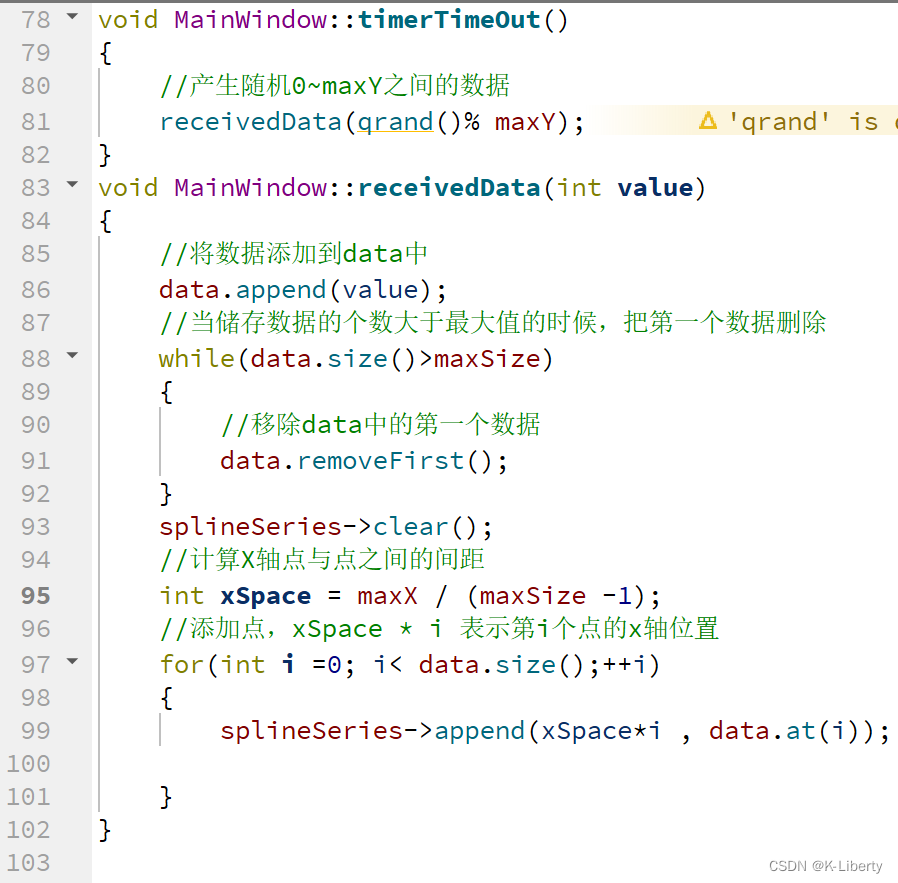

2、在源文件“mainwindow.cpp”具体代码如下。

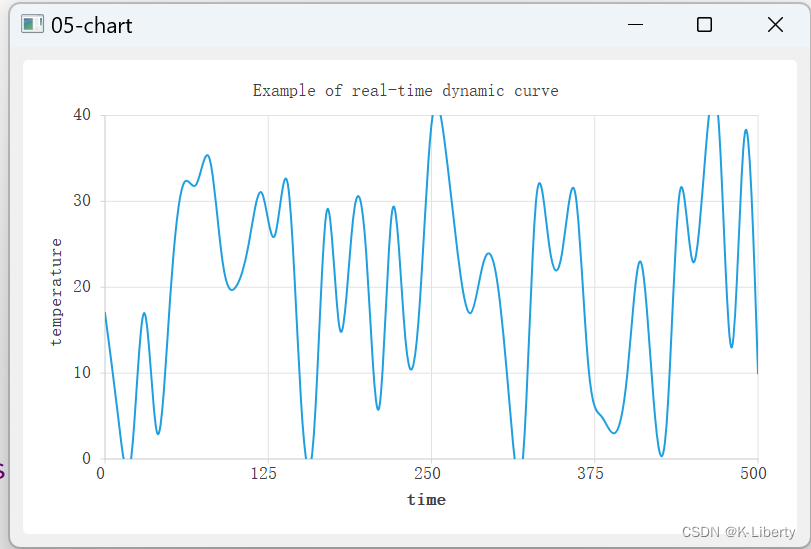

3、运行效果

四、小结

QChartView ：属于窗口组件，用来安放 QChart 并呈现在窗口里

QChart：图表类型，表示一整张图表。需要被装在QChartView里显示，用来安放数据列

QSplineSeries(曲线)、QLineSeries(折线)：数据列，用于表示一套数据。反映在折线图里就是一个数据列表示一条线

Qt Charts绘制，分为四个部分：数据（QXYSeries）、图表（QChart）、坐标轴（QAbstractAXis）和视图（QChartView）。

QChart要先添加数据（QXYSeries），再加载坐标轴(加载轴的过程是先添加轴到 Chart 上，再附加轴到 Series 上)。
