示波器介绍

 一 示波器作用

        示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程，利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

二 示波器使用

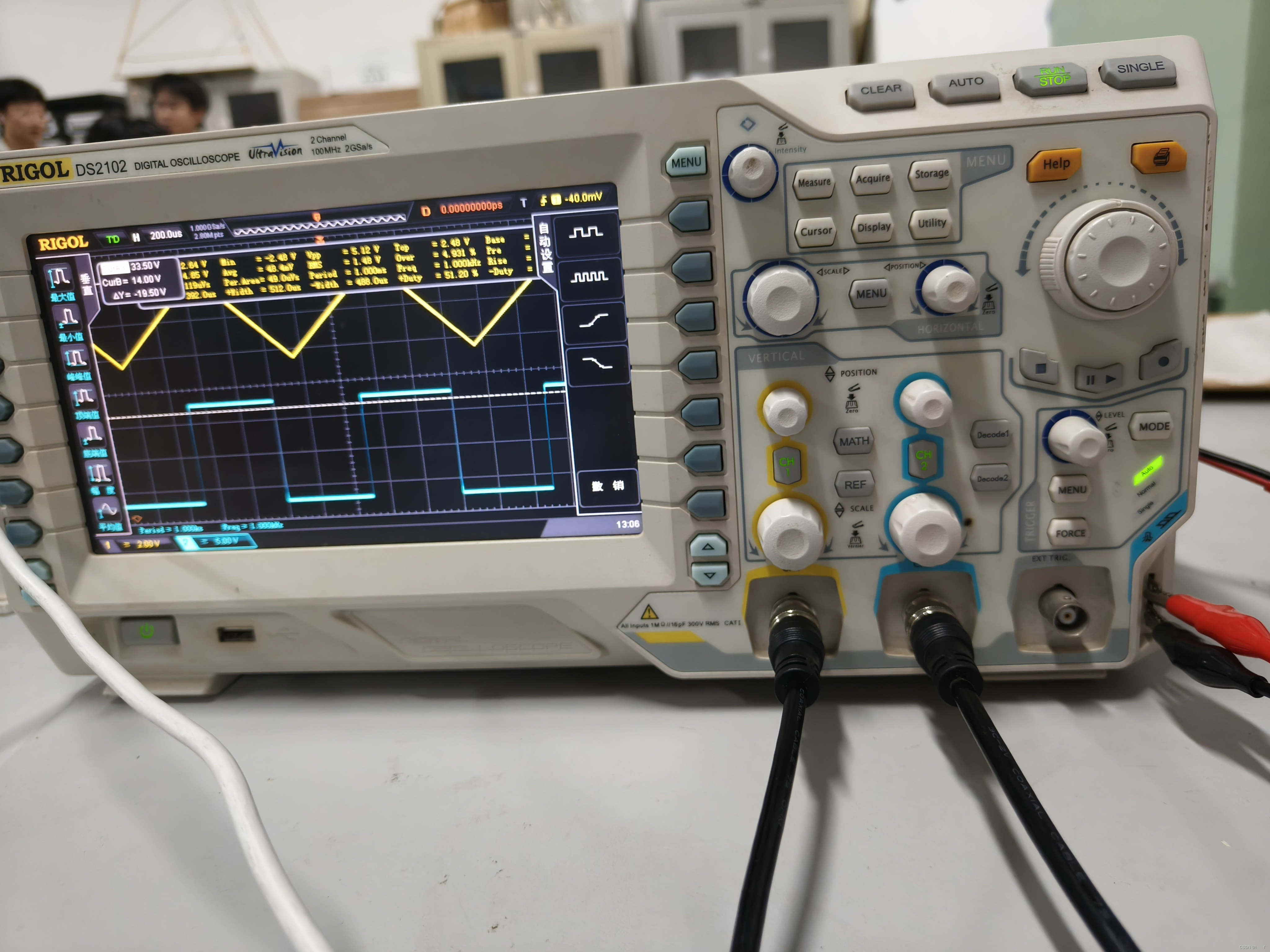

1.开启电源开关，连接用线，将接口连上右侧金属片，上红下黑，显示方波则证明示波器可以正常使用

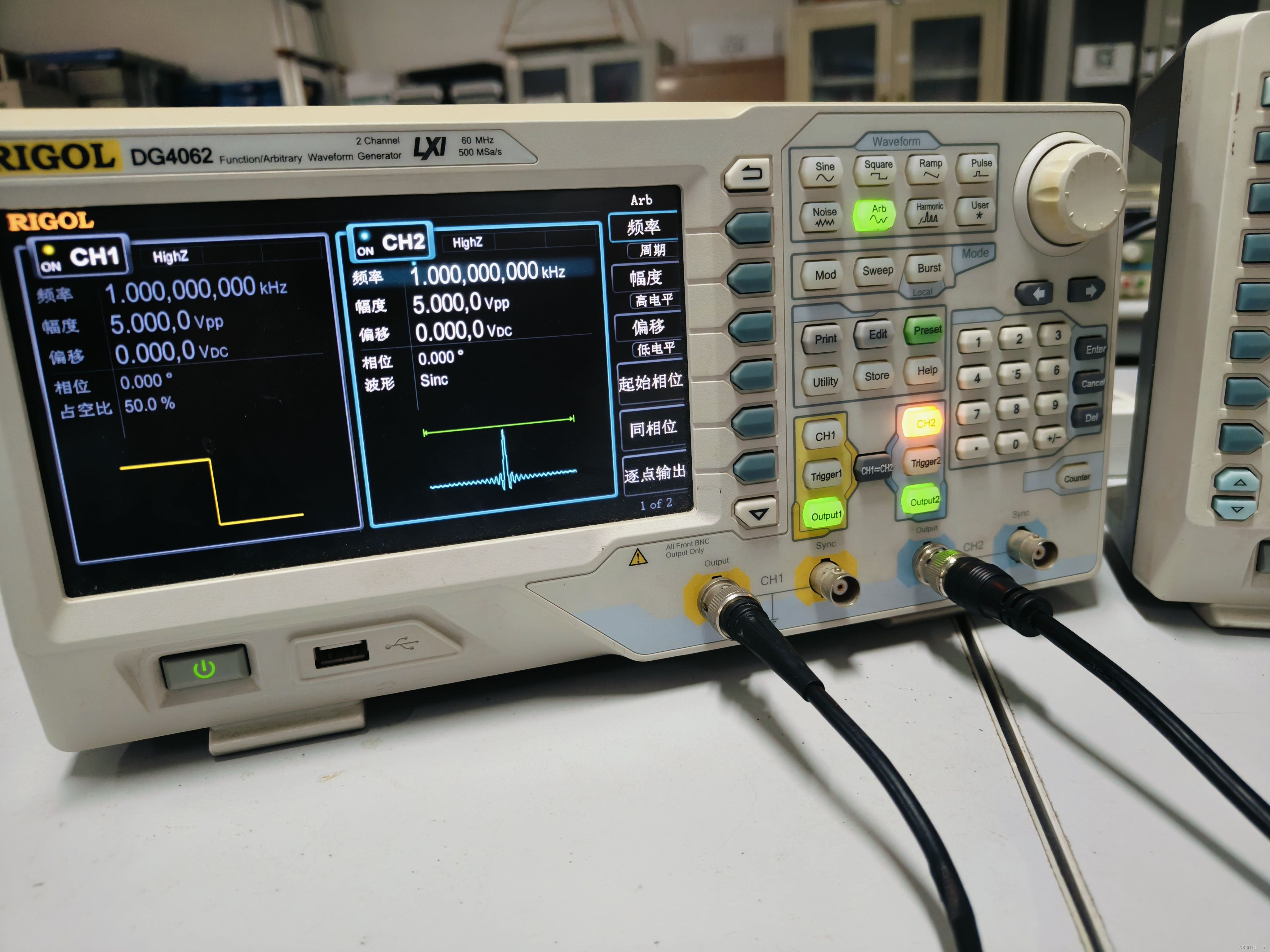

2.将接口取下，将函数发生器同样menu连上用线，接口同色相接。确保输入与输出口一致（都为ch1或ch2)，对应按键要开启

( ps:函数发生器可换波形，可调f等)





 三 示波器介绍

1menu

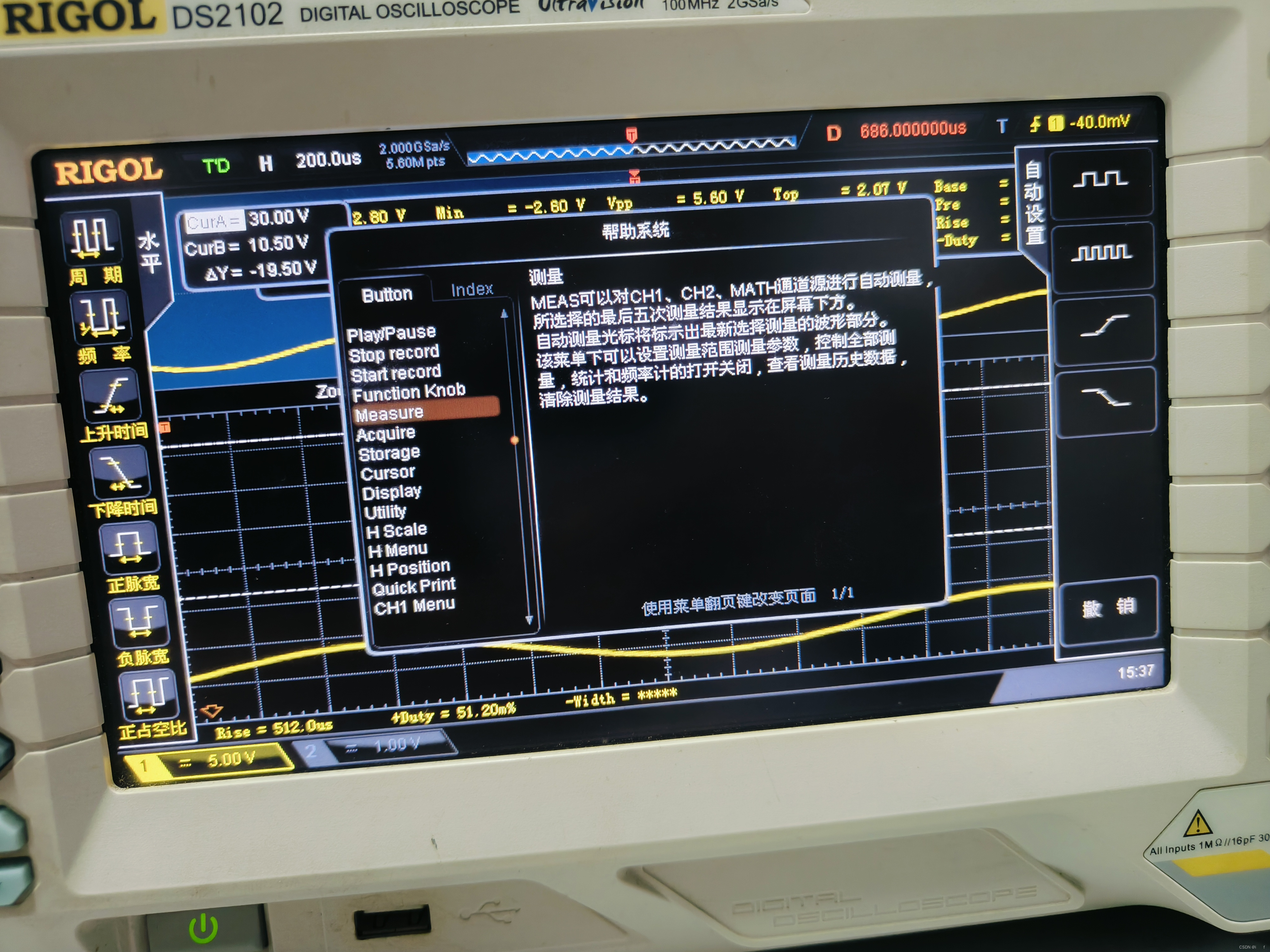

 <1> measure

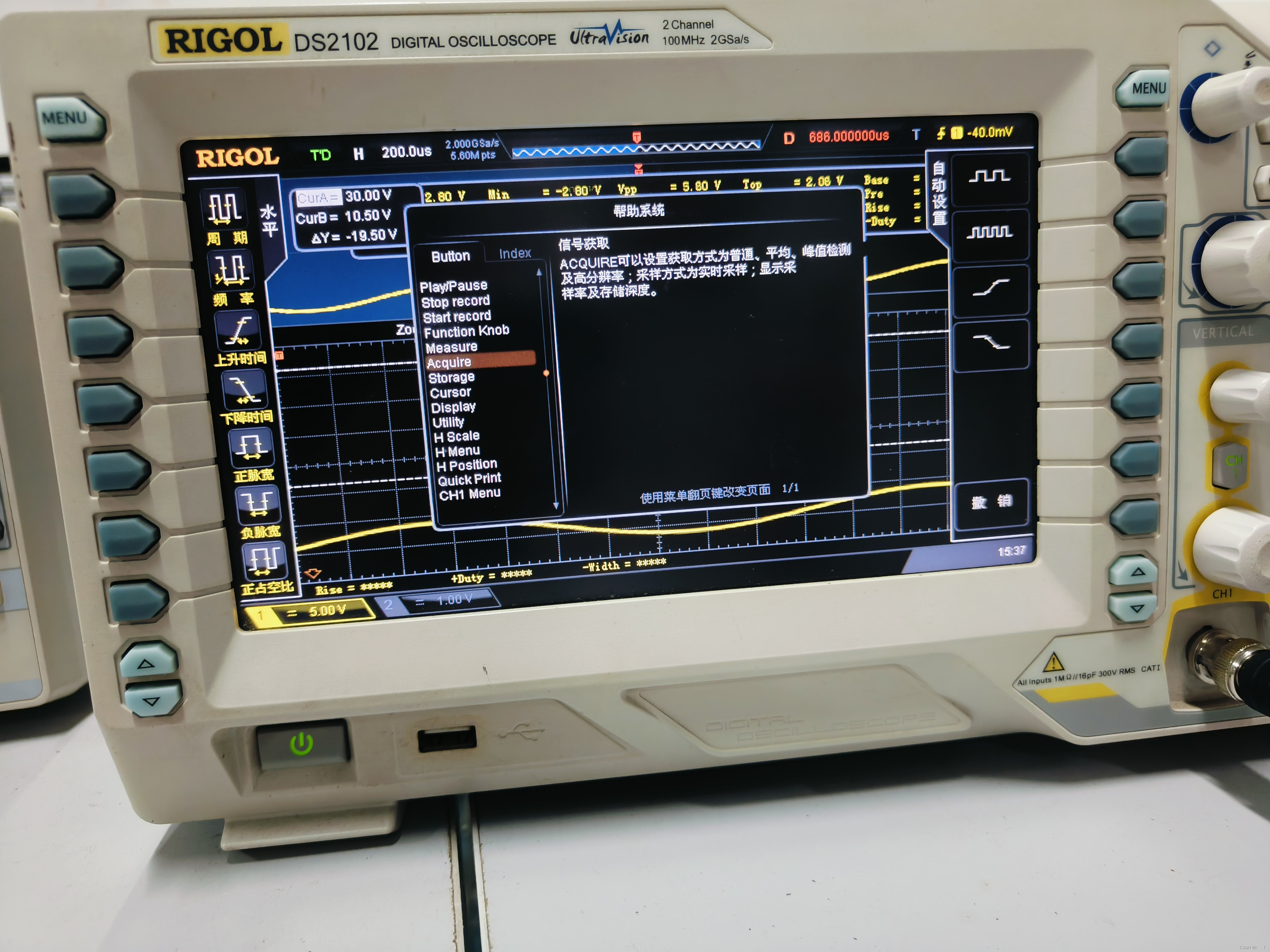

<2>acquire

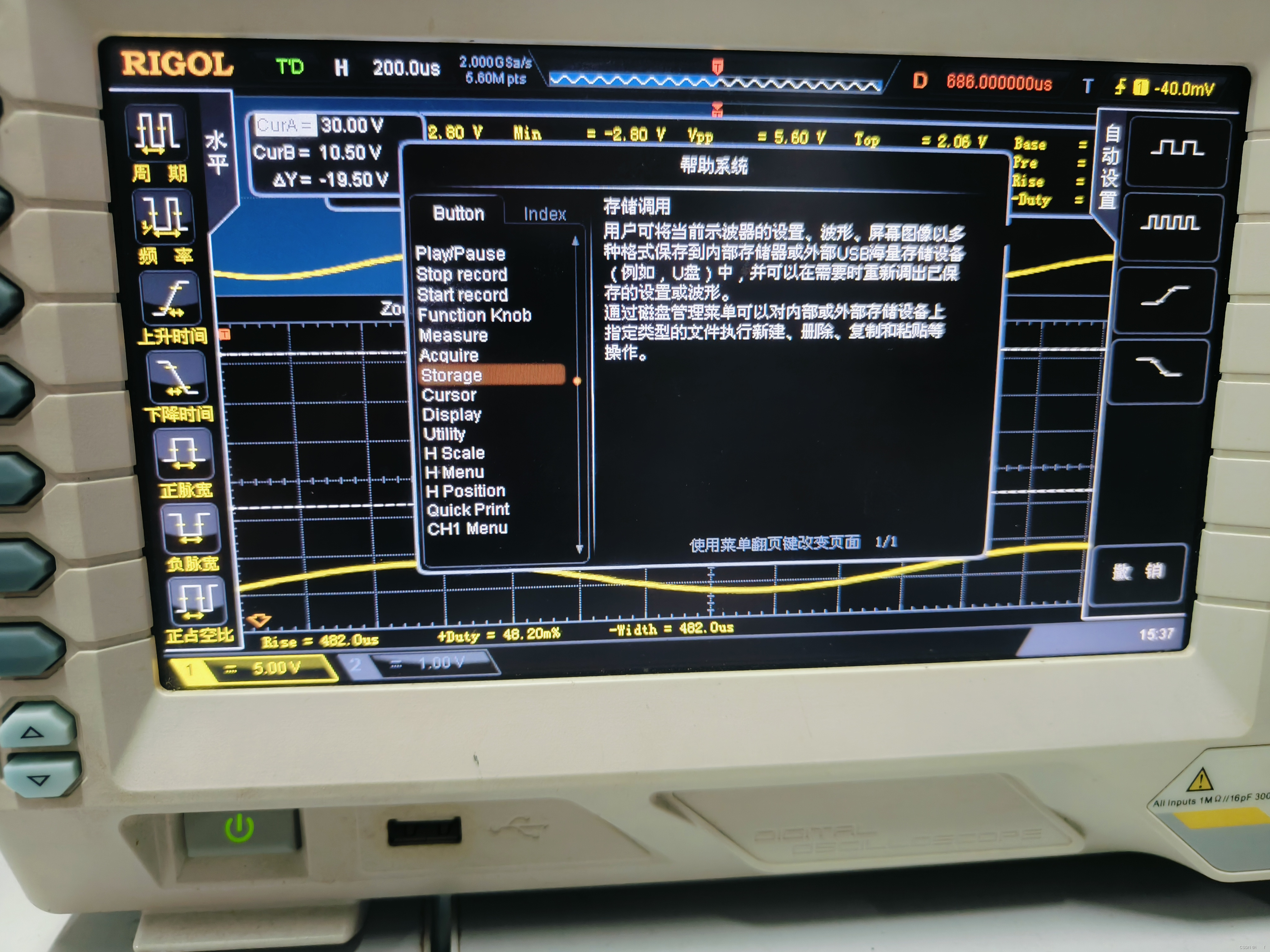

                                <3>storage

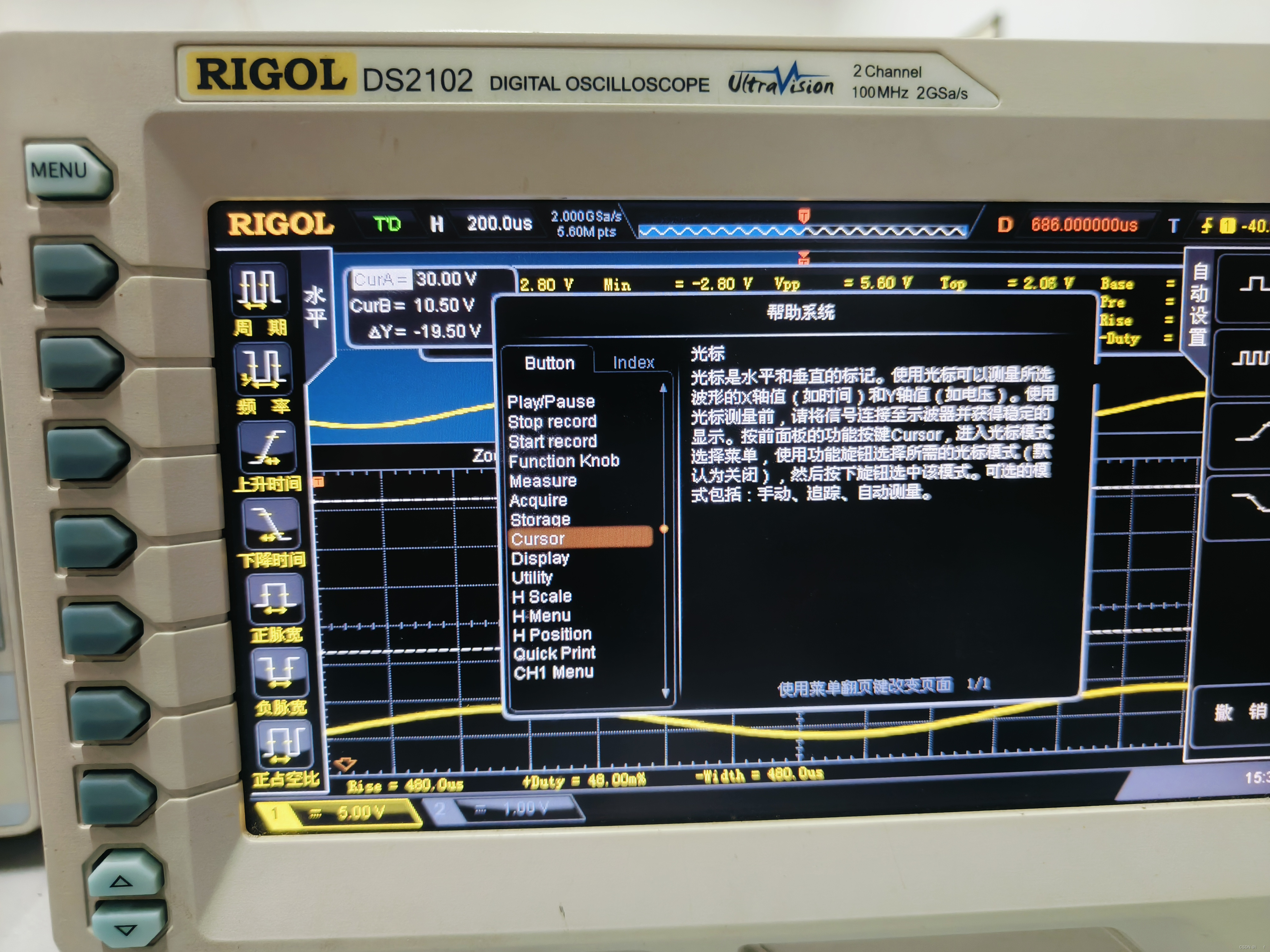

 <4> cursor

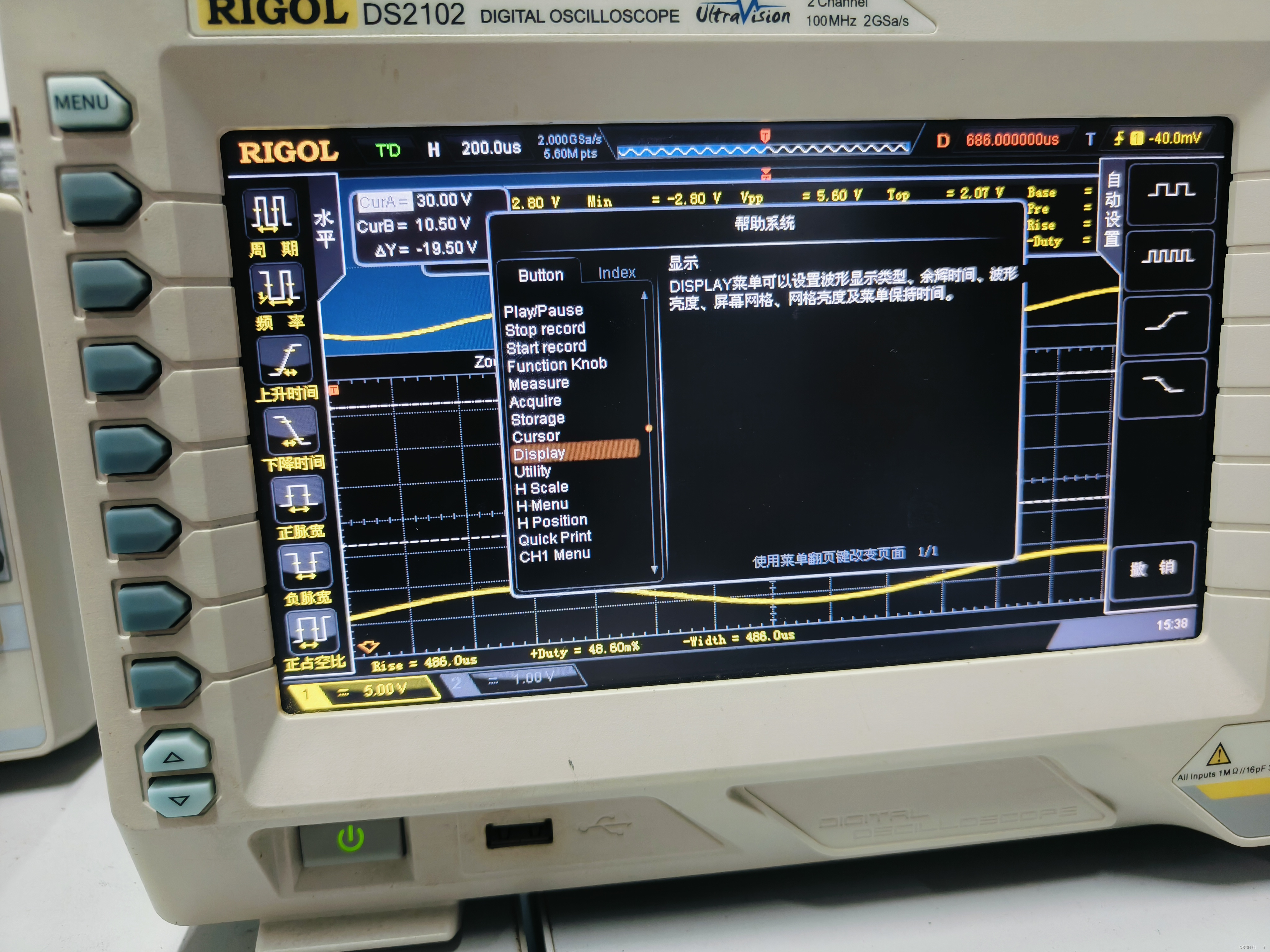

 <5> display

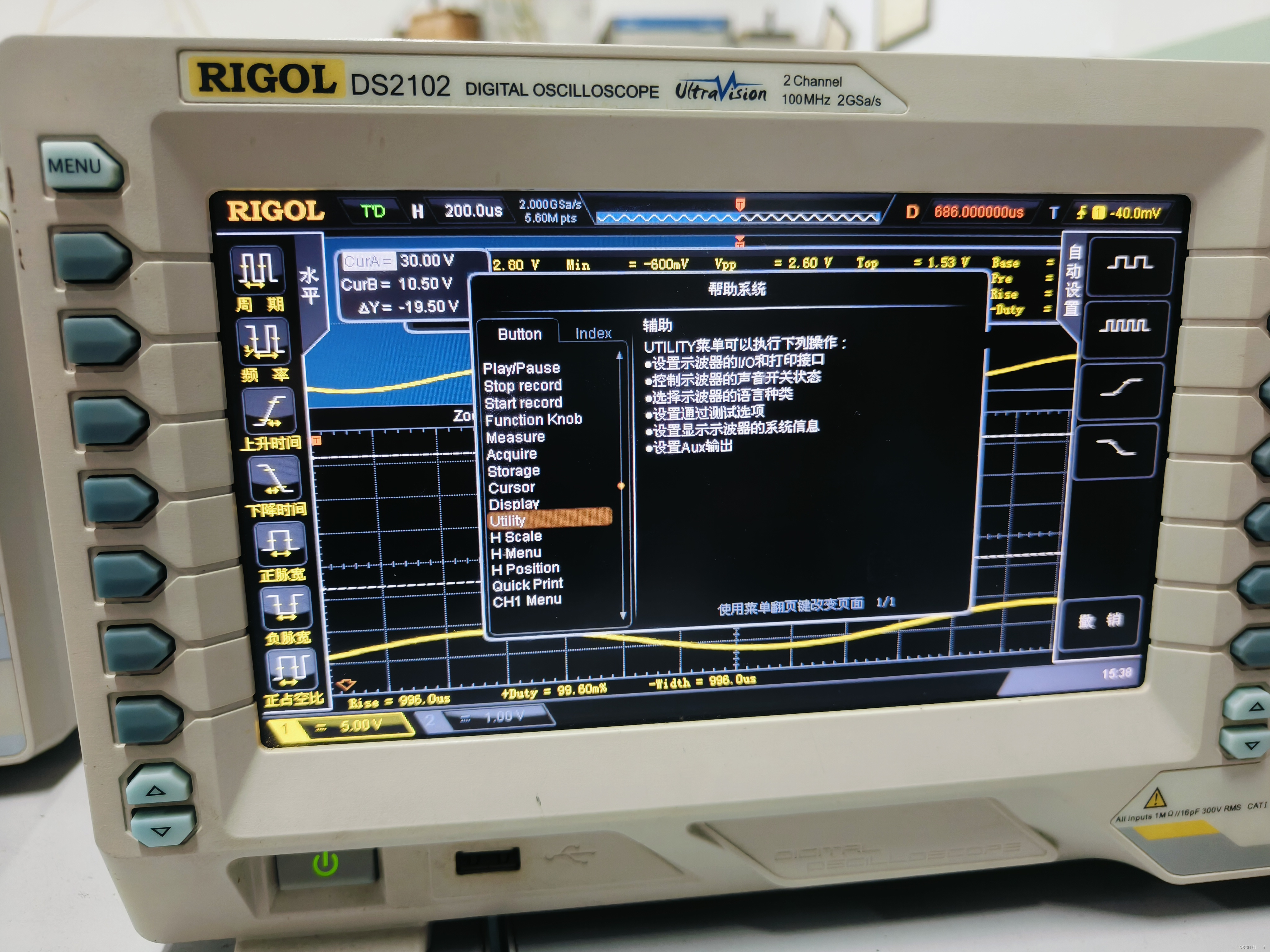

 <6> utility

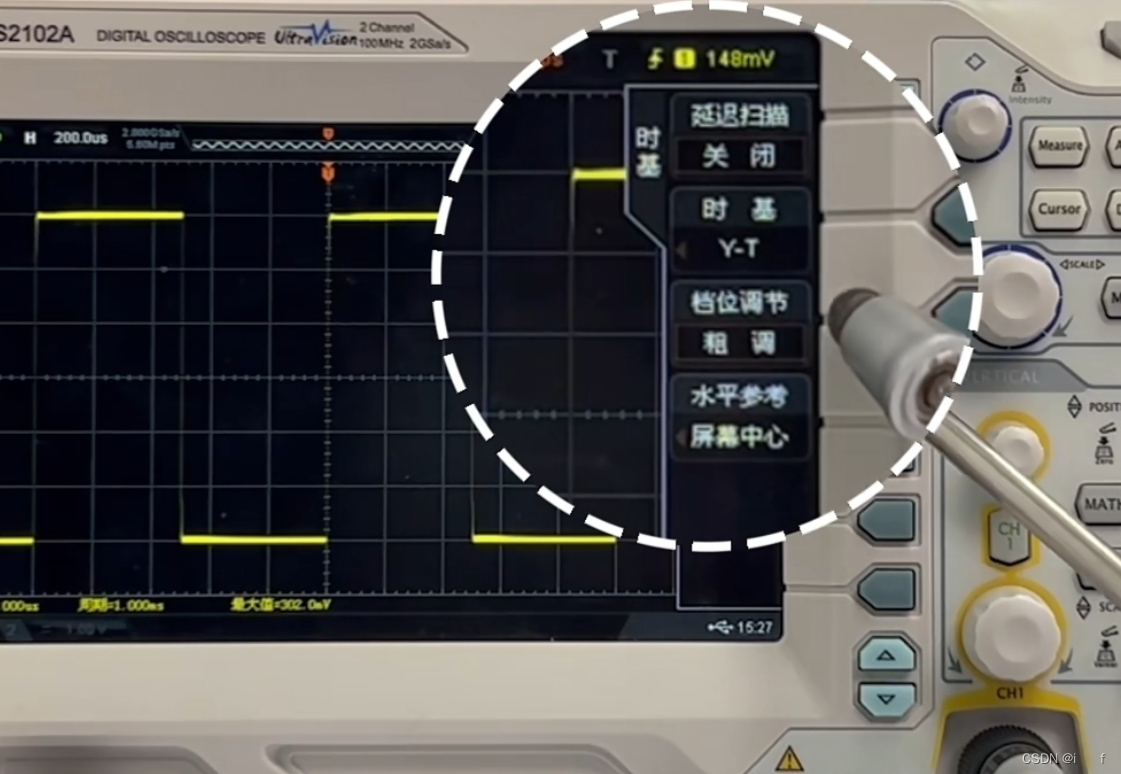

 2horizontal(水平)

      大的旋钮可以调整水平时基，即波形的宽窄，小的旋钮可以使波形向右或向左移动

      按下中间的菜单，可以调整以下几种

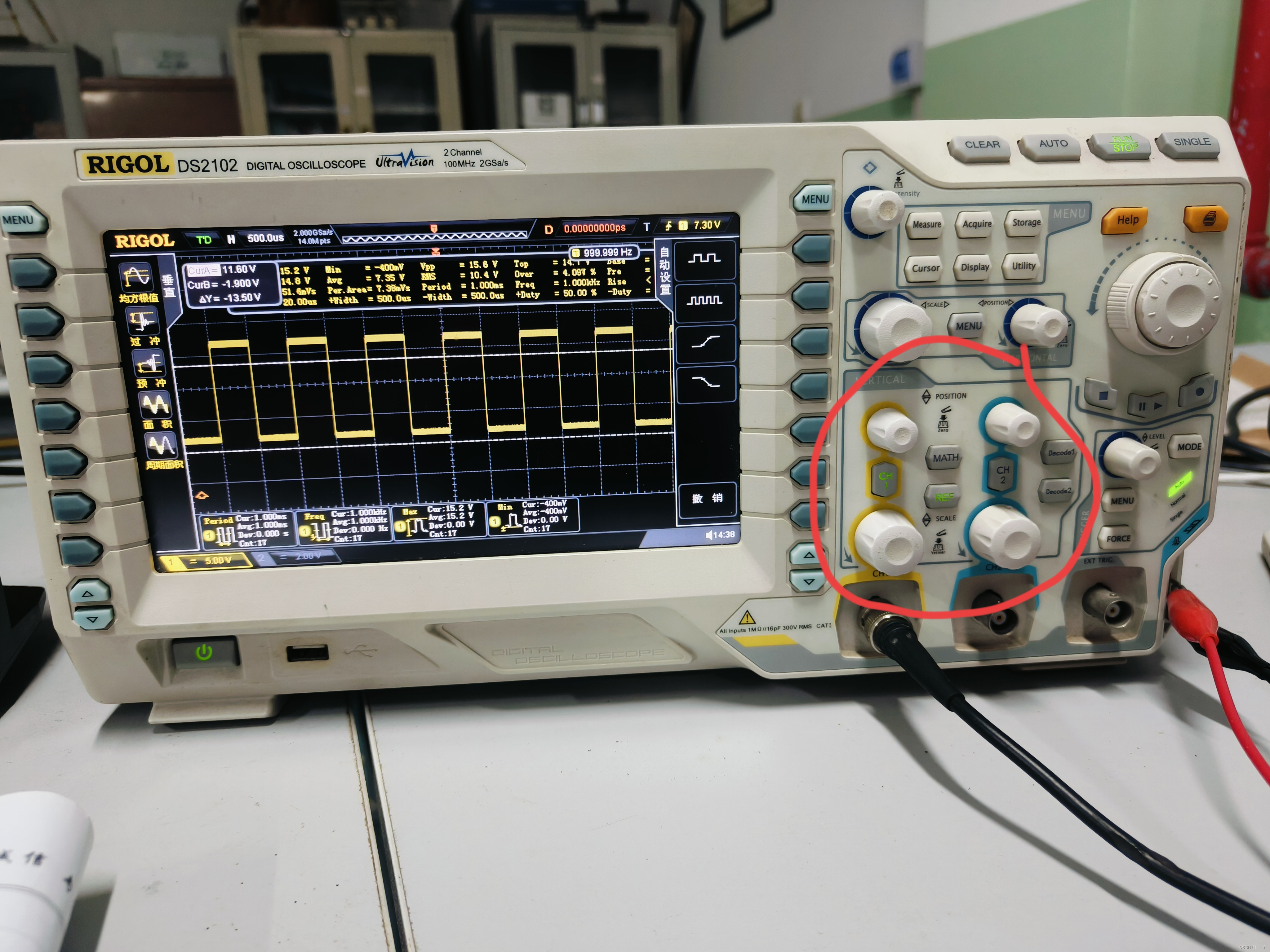

3vertical(竖直)

 大的旋钮可以改变波的高低，改变每一个的电压，小的旋钮可以控制波形向上或向下

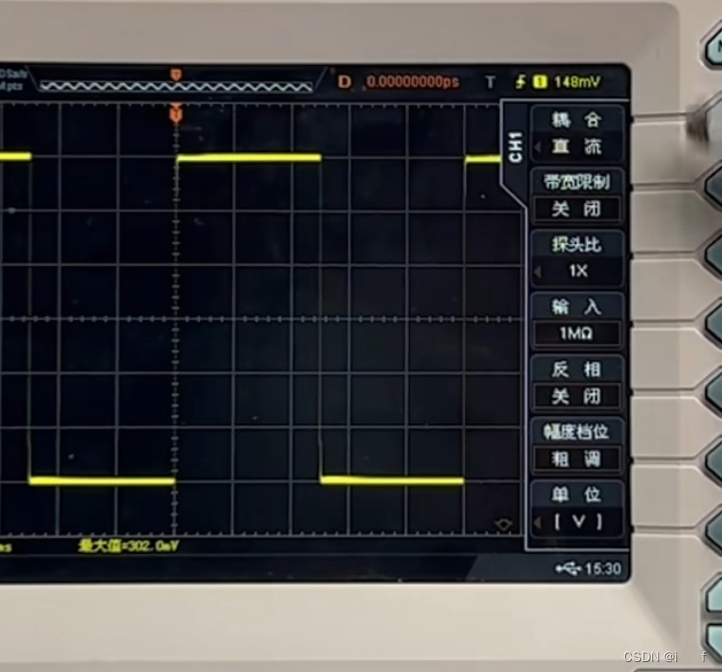

按下ch1后可以调整以下几种

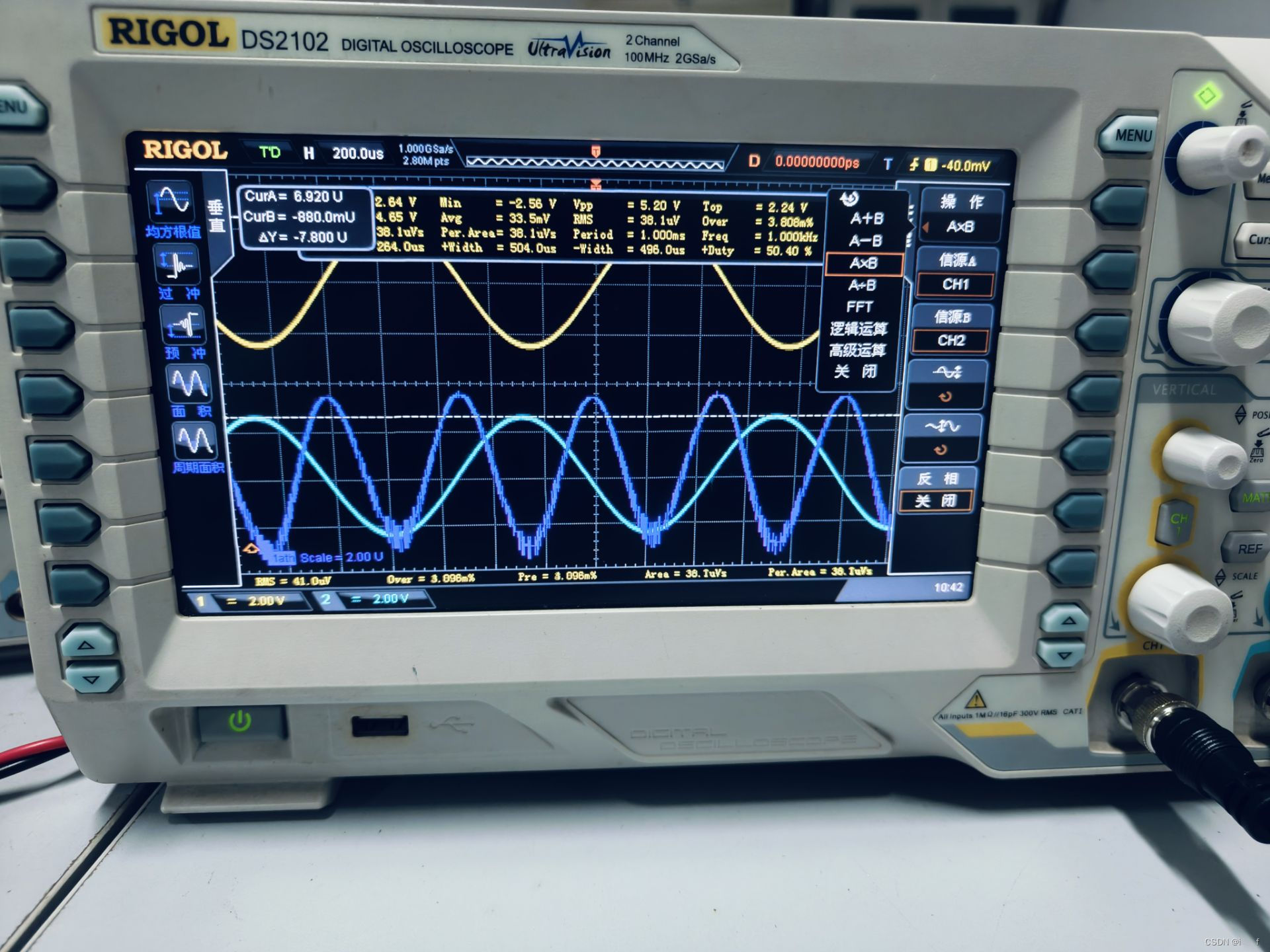

 按下菜单后,可以进行一些数学运算,紫色波为黄色和蓝色波的乘法运算结果

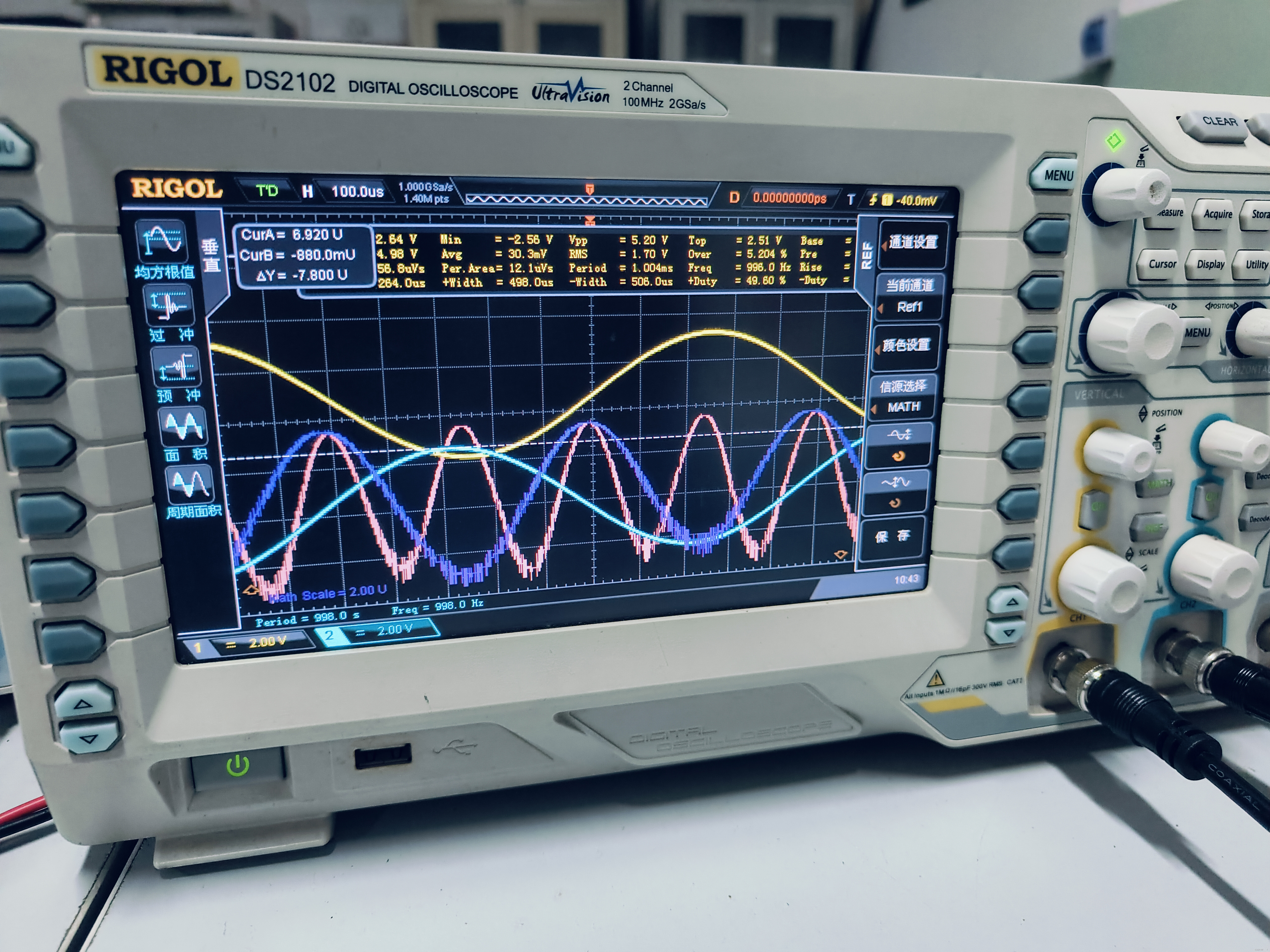

 按下ref后，可以设置参考波形，

如图中的粉波，可以改变颜色等条件

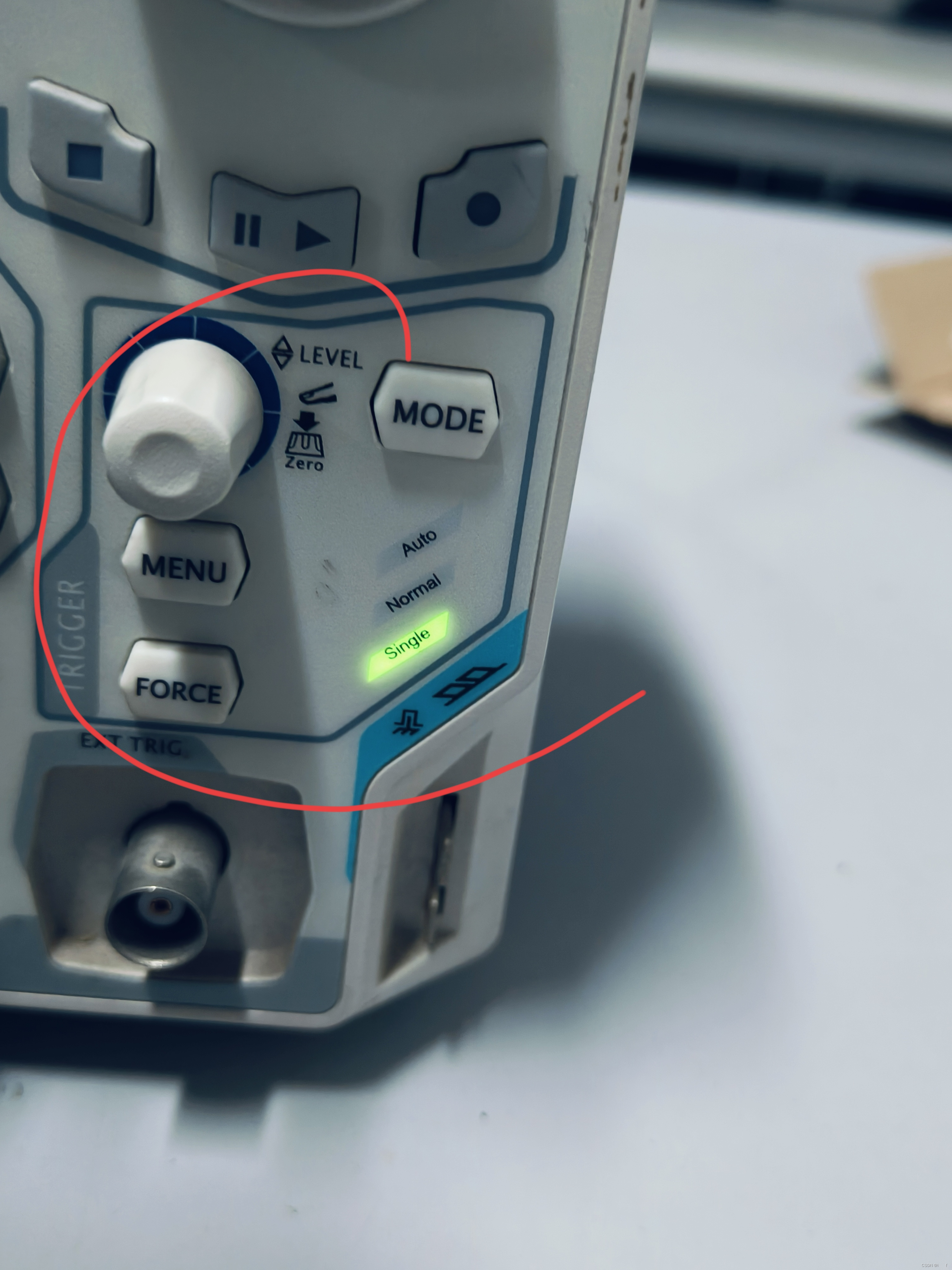

4触发控制区

 旋钮是触发电平，触发电平是使示波器进行扫描的信号，一般为自动触发。

 按下菜单后，可调节以下部分。

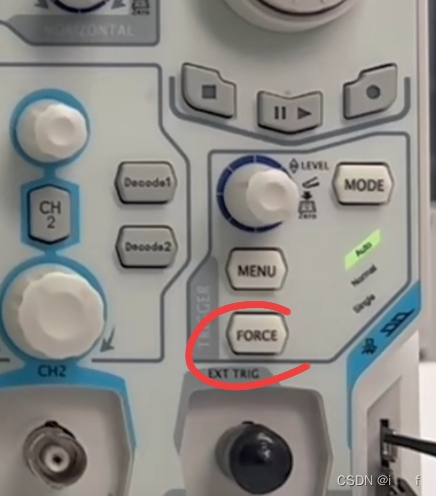

 强制触发按键，点击后可进行强制触发

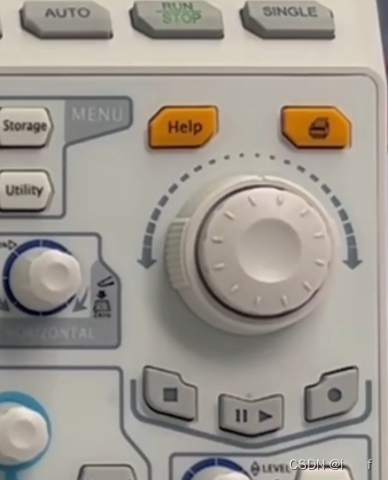

 5导航旋钮和录制波形有关旋钮

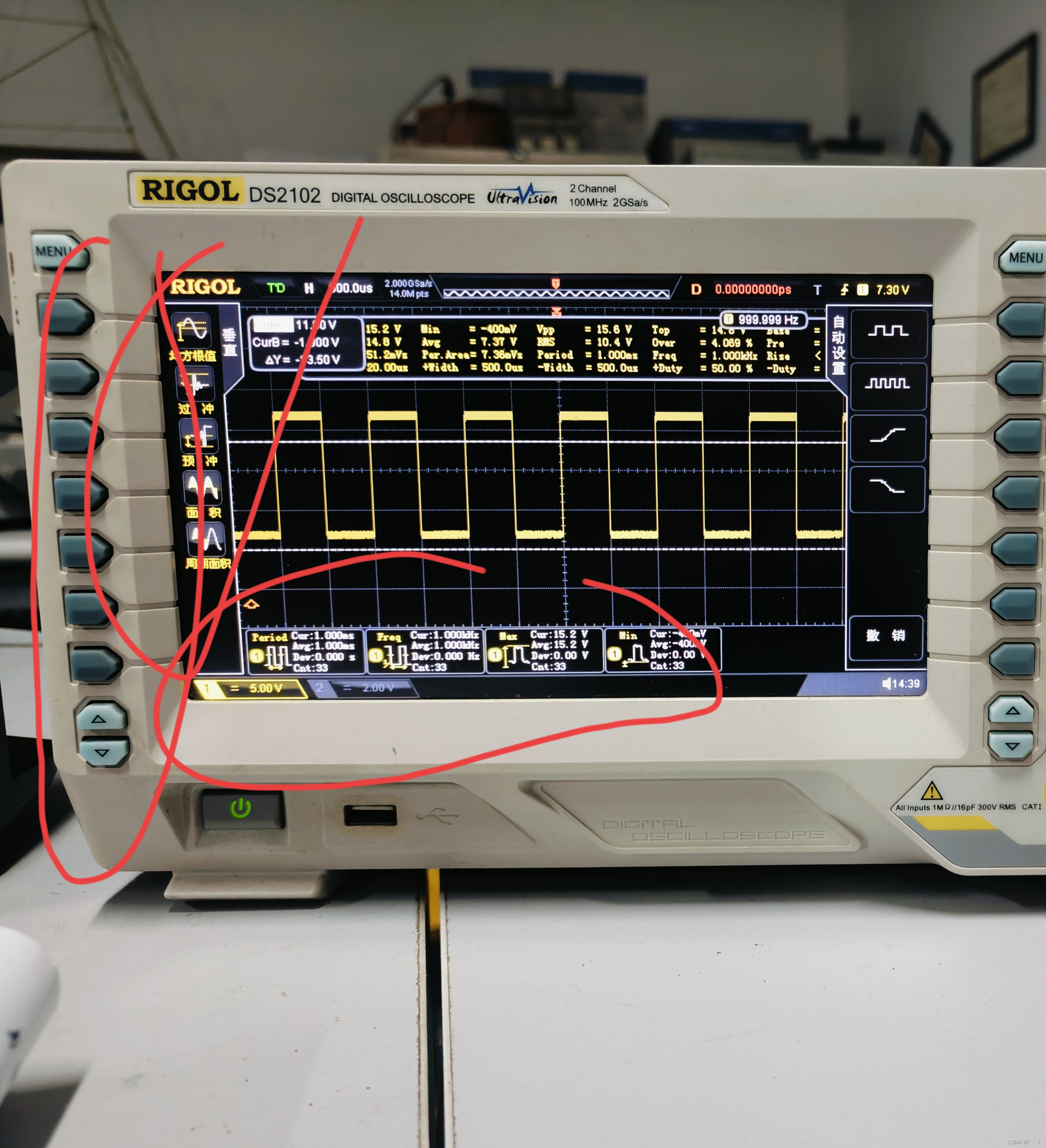

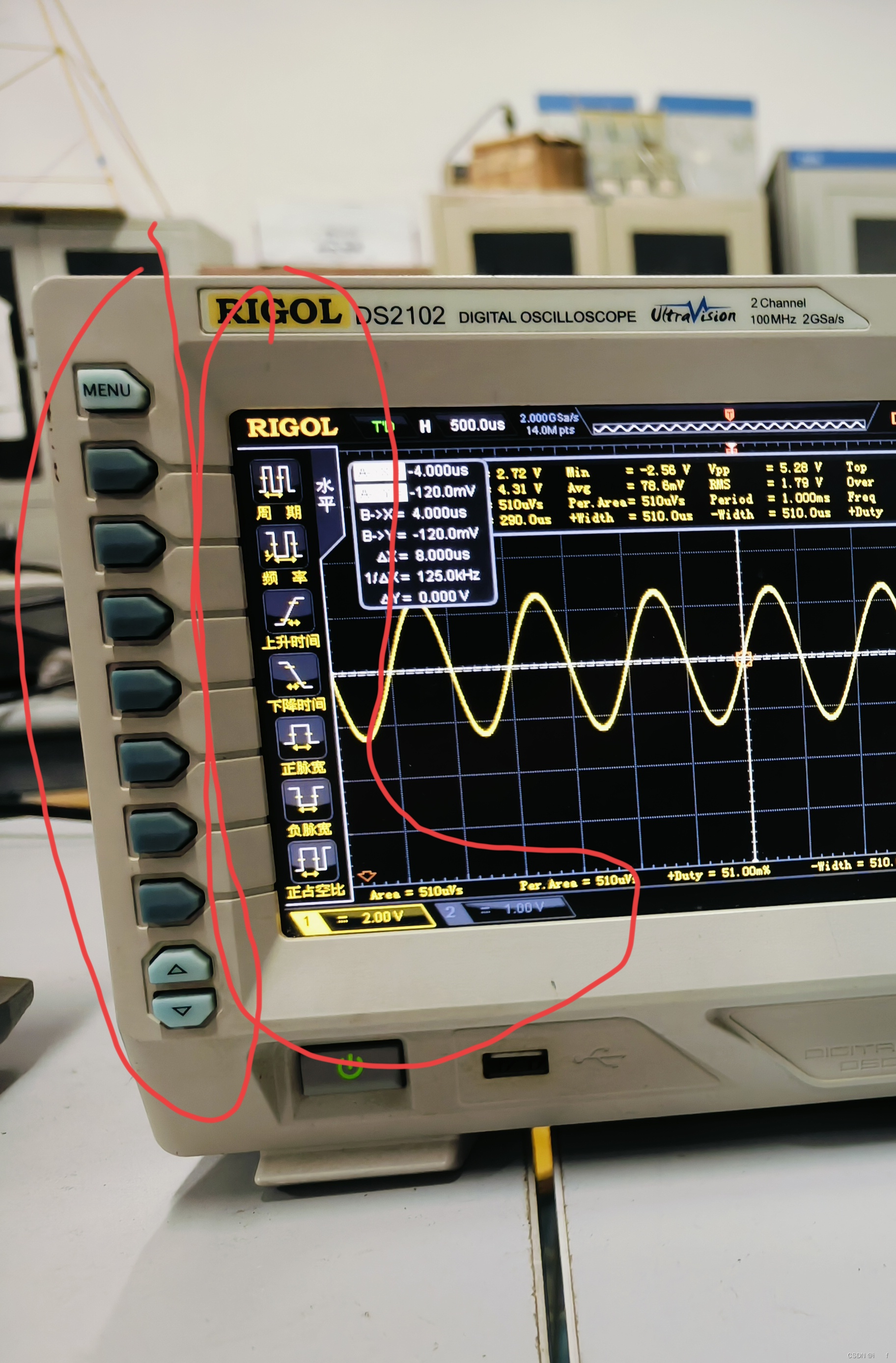

6左排按扭

可以显示一些周期等数值





7示波器屏幕数值介绍

 横轴表示时间，纵轴表示电压。

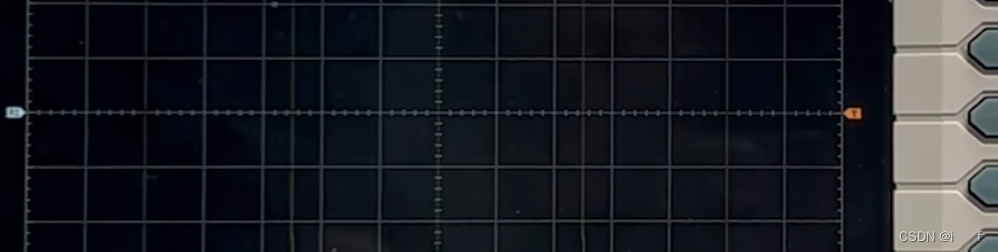

左侧黄方框1：通道0电平位于此水平线上

中间橙色点为触发点，左侧为预采样，右边为延迟采样。

示波器带宽(示波器能够正确显示信号频率范围的上限，即示波器信号处理的最高峰值):100MHz

channel(连接通道):2个

GSa/S (每秒千兆采样，1G=1000M):2

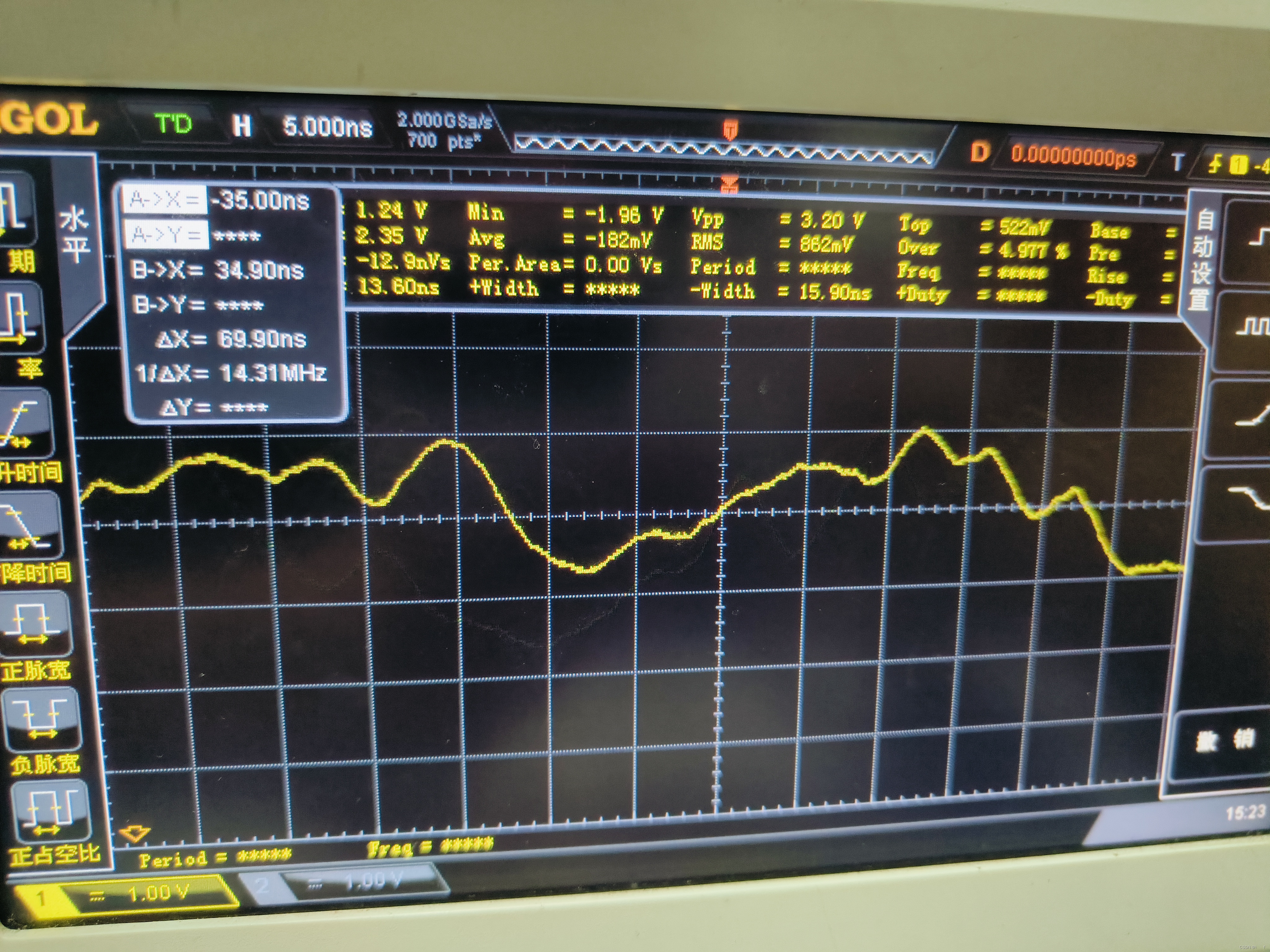

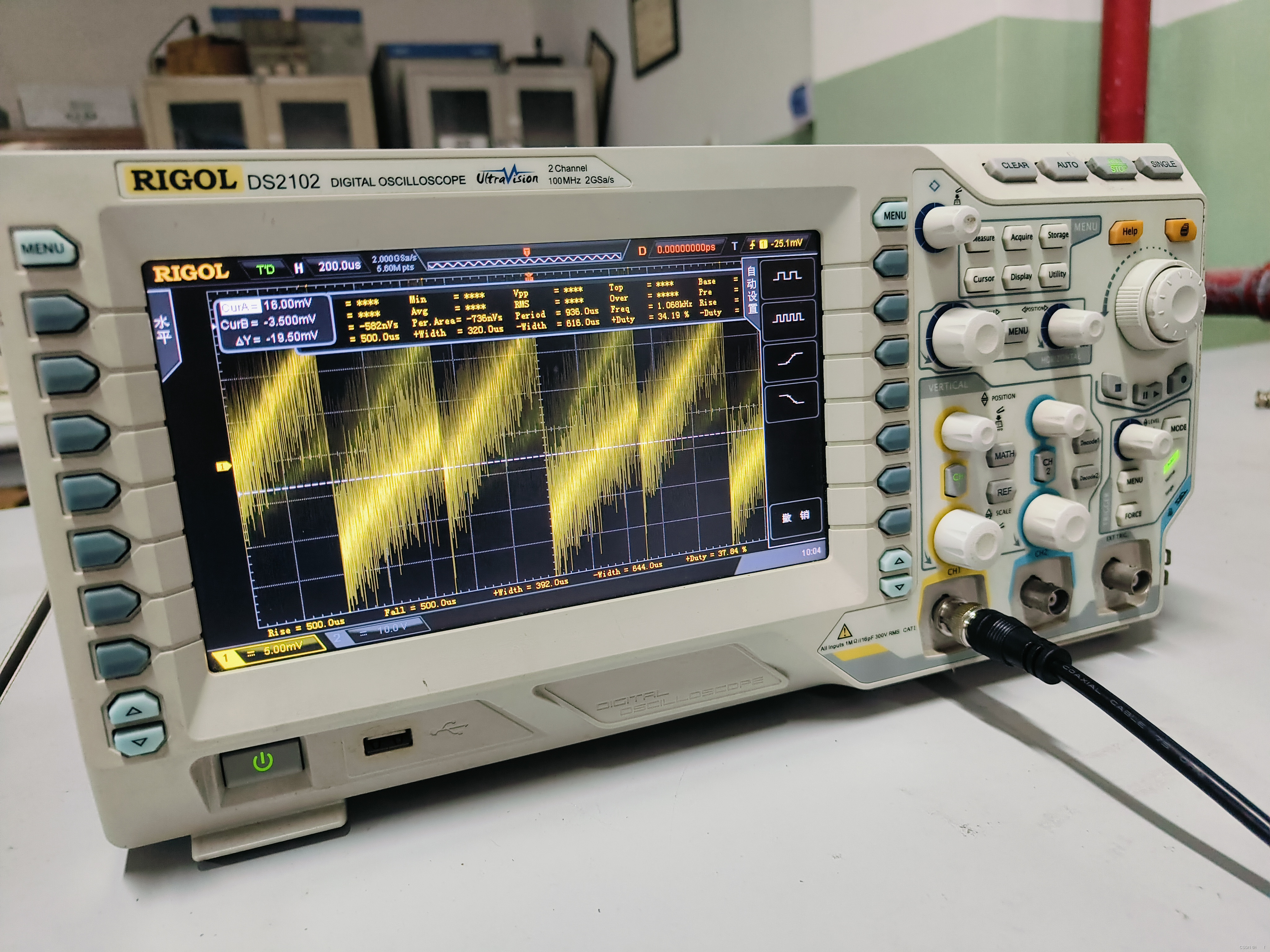

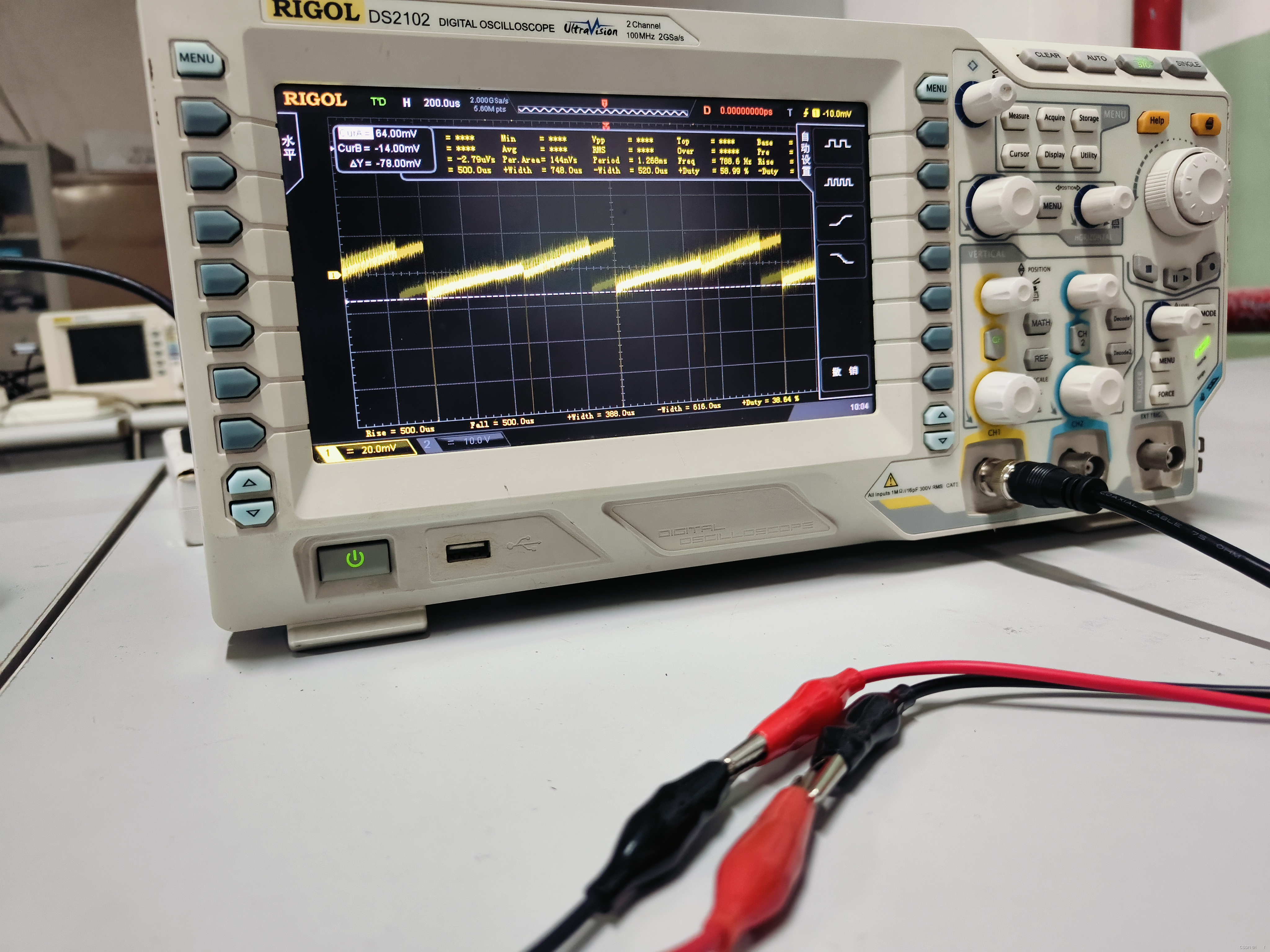

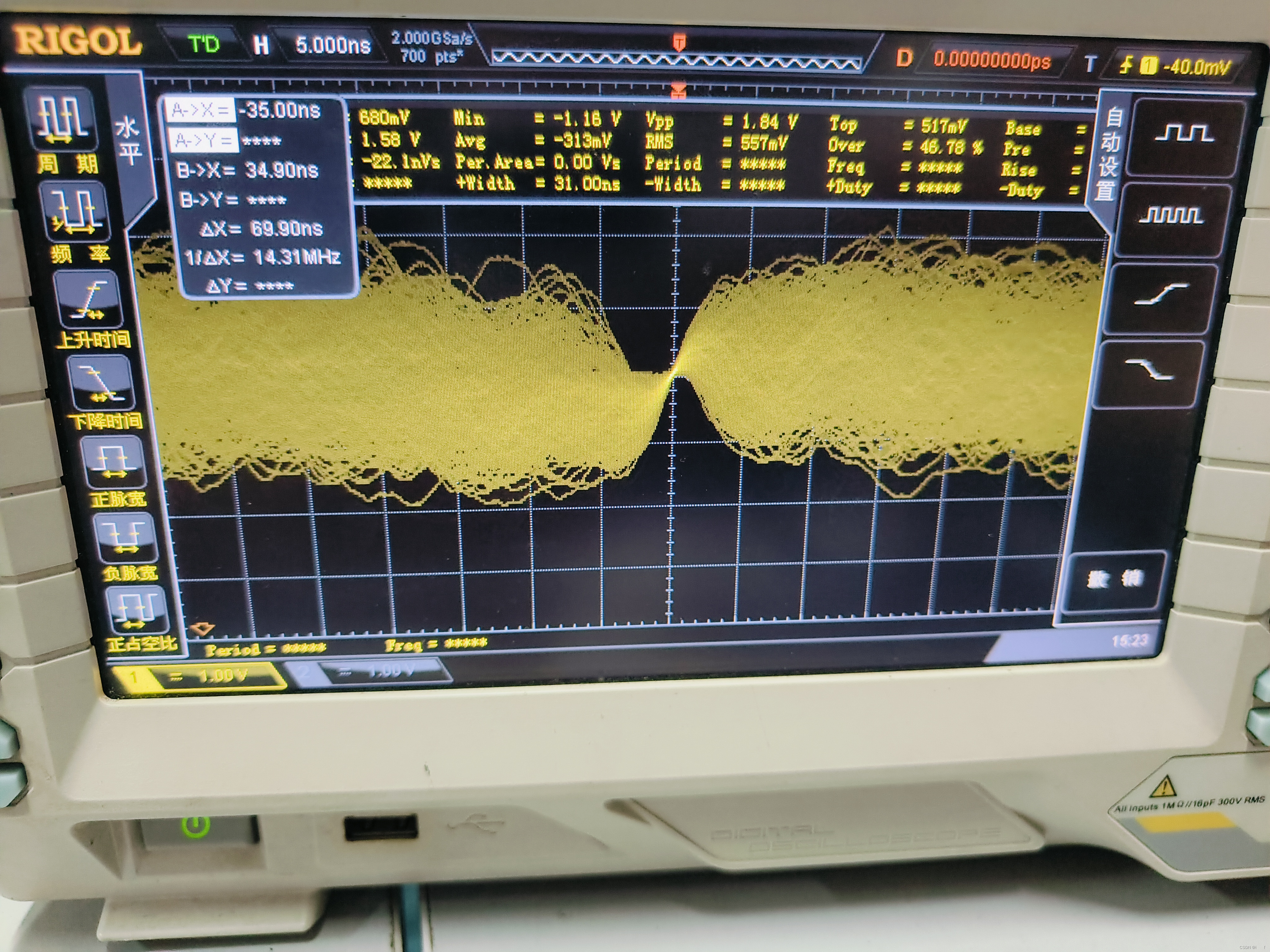

 8有趣的波(错误波♪)
