SW2023同步带与带轮间的装配教程

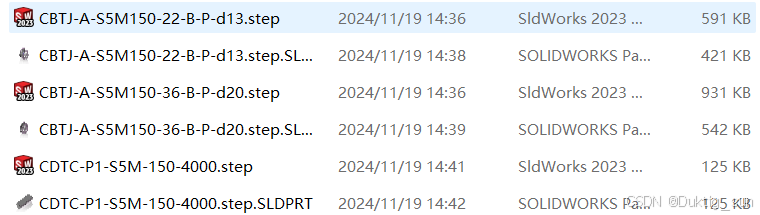

首先从网上把带轮与同步带的模型下载下来，格式从STP转换成SLDPRT第二步修改同步带

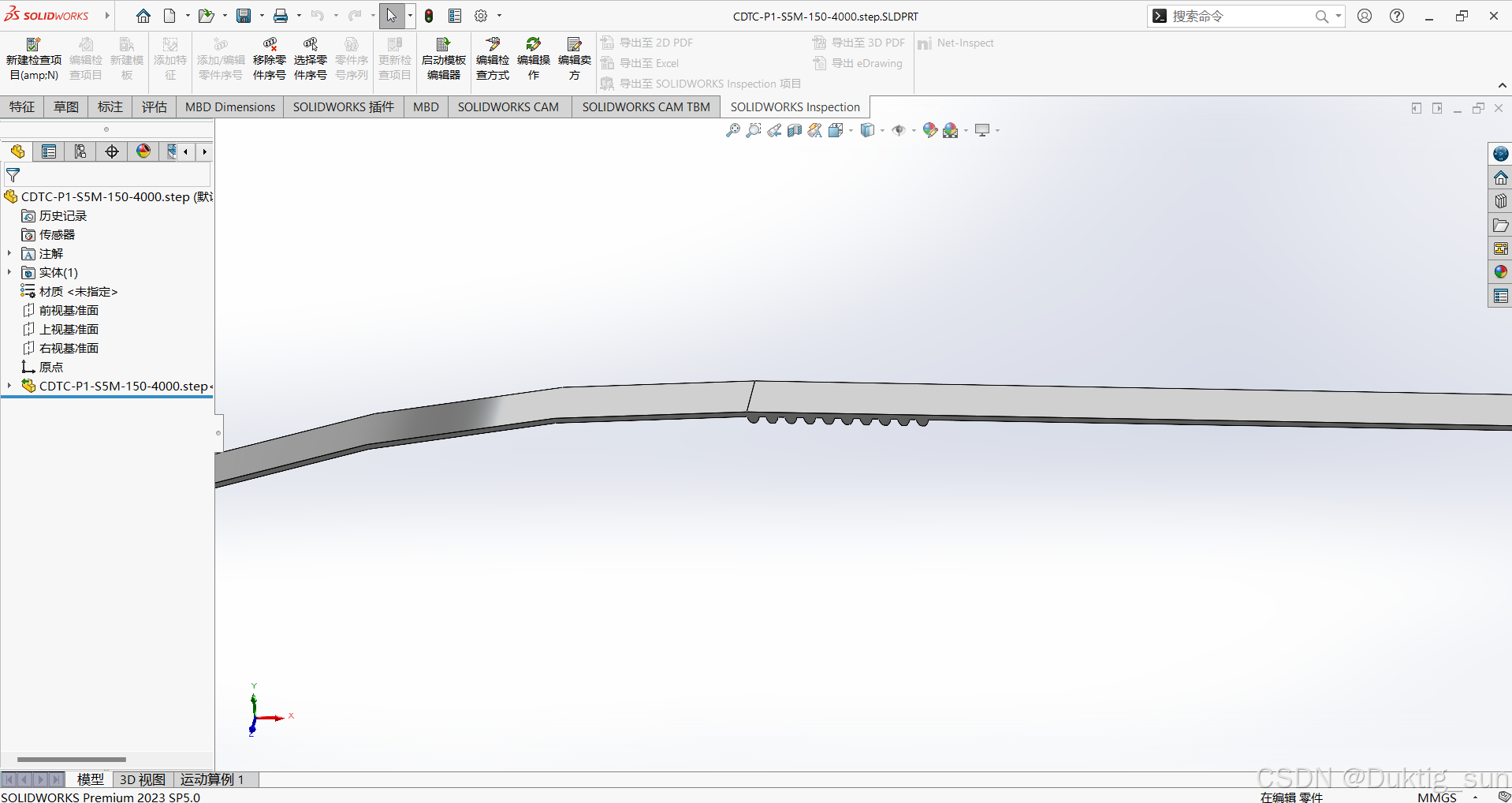

打开从网上下载下来的同步带

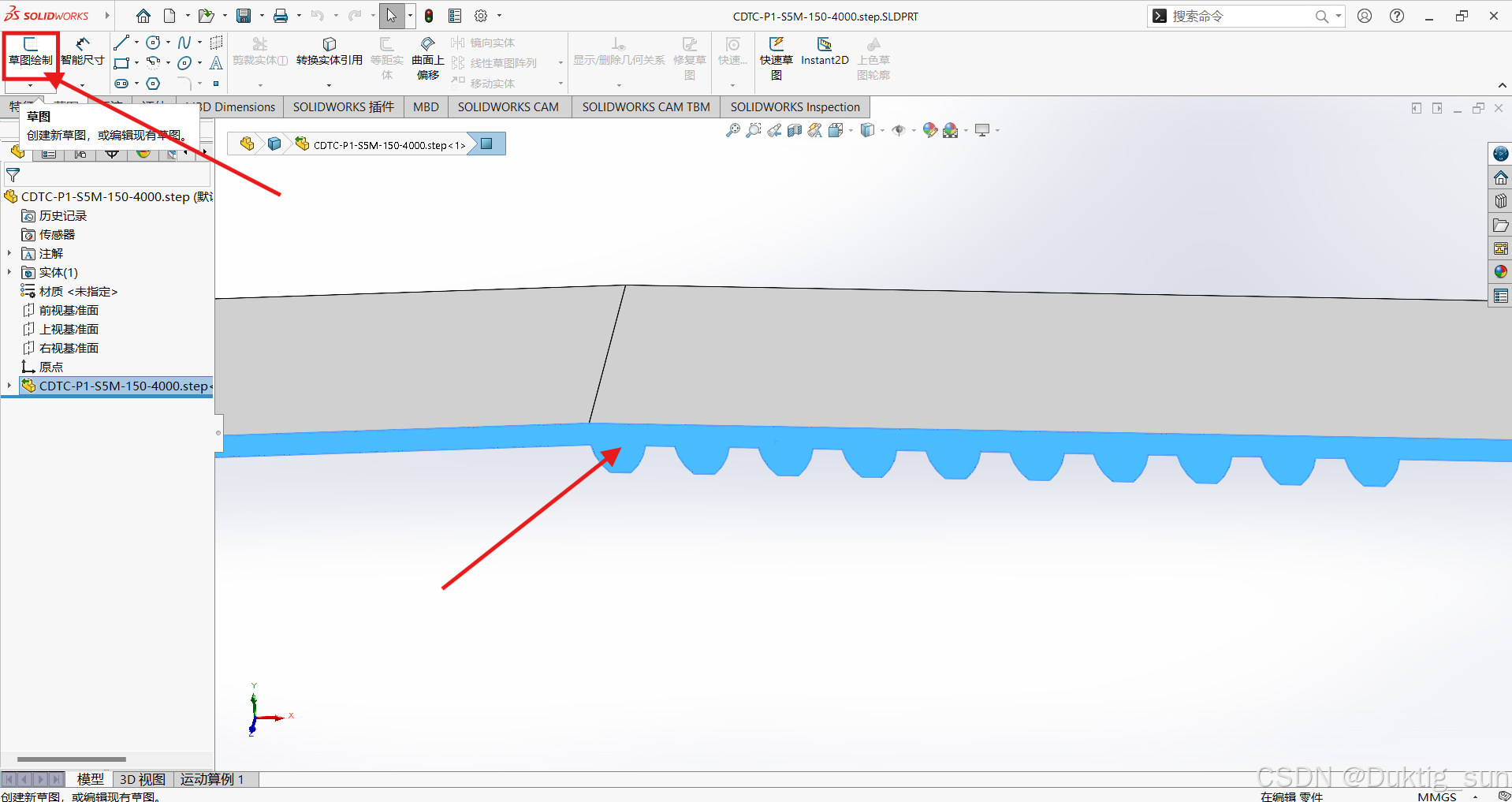

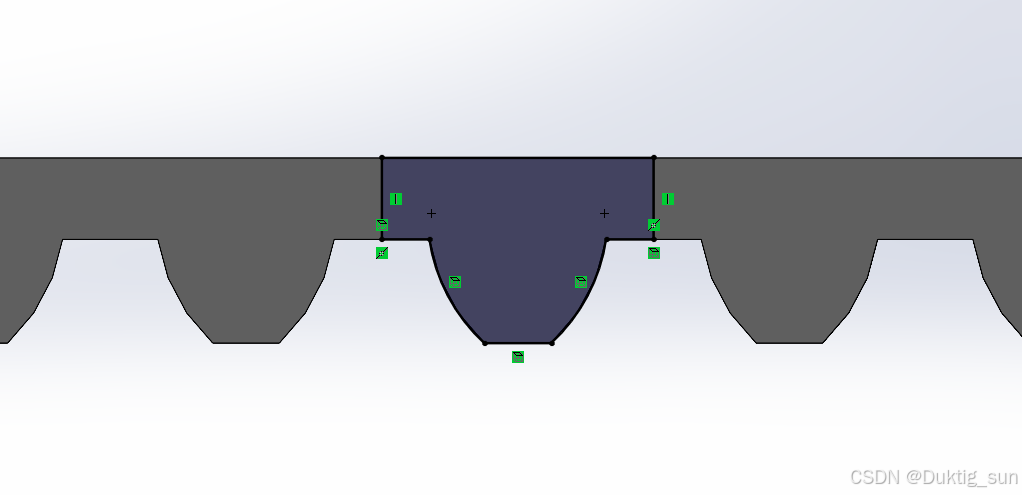

选中同步带的侧面，点击草图绘制

把这一部分裁剪出来

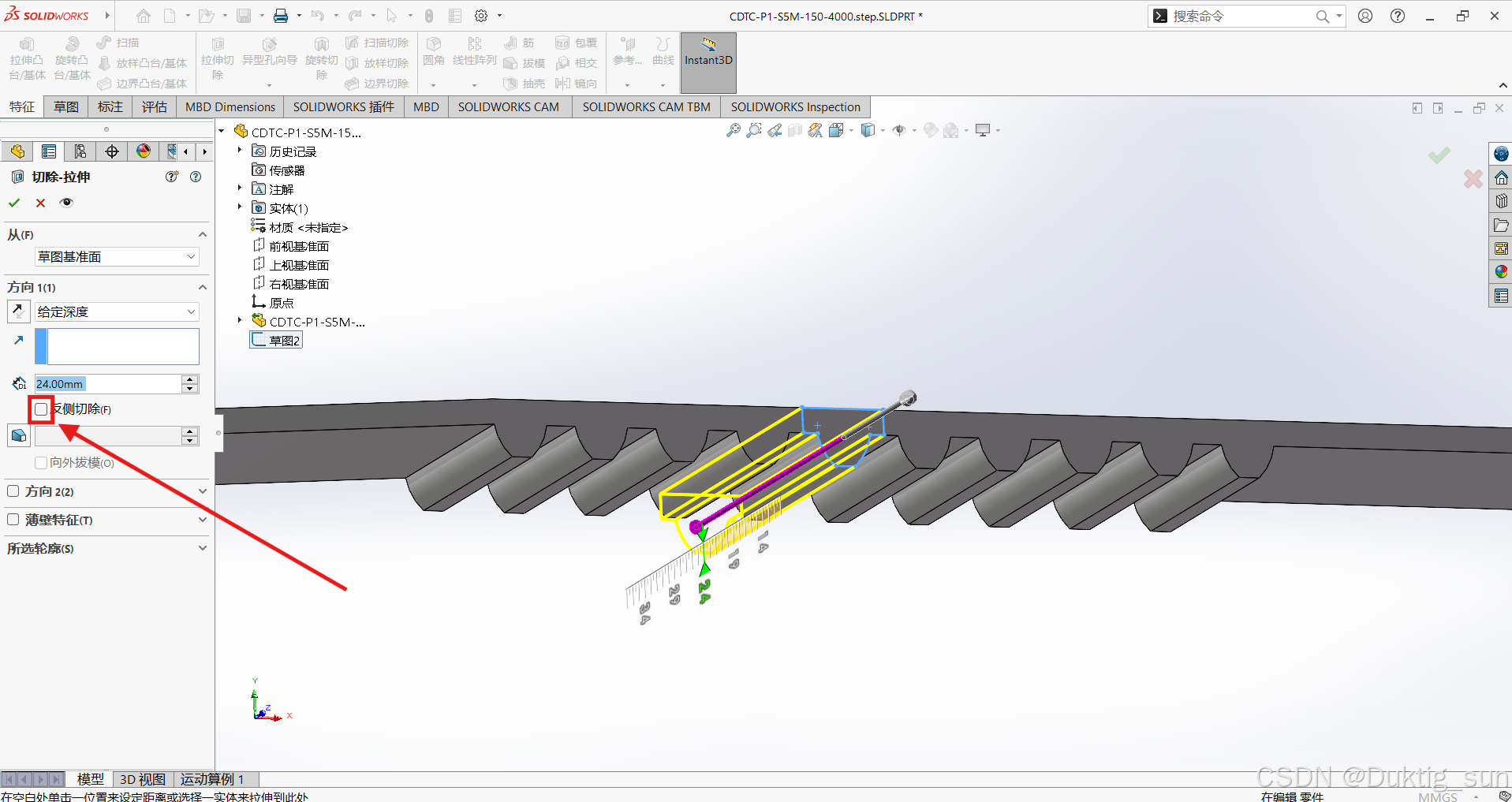

点击特征里面的拉伸切除，拖动箭头，选择反侧切除，点击确定

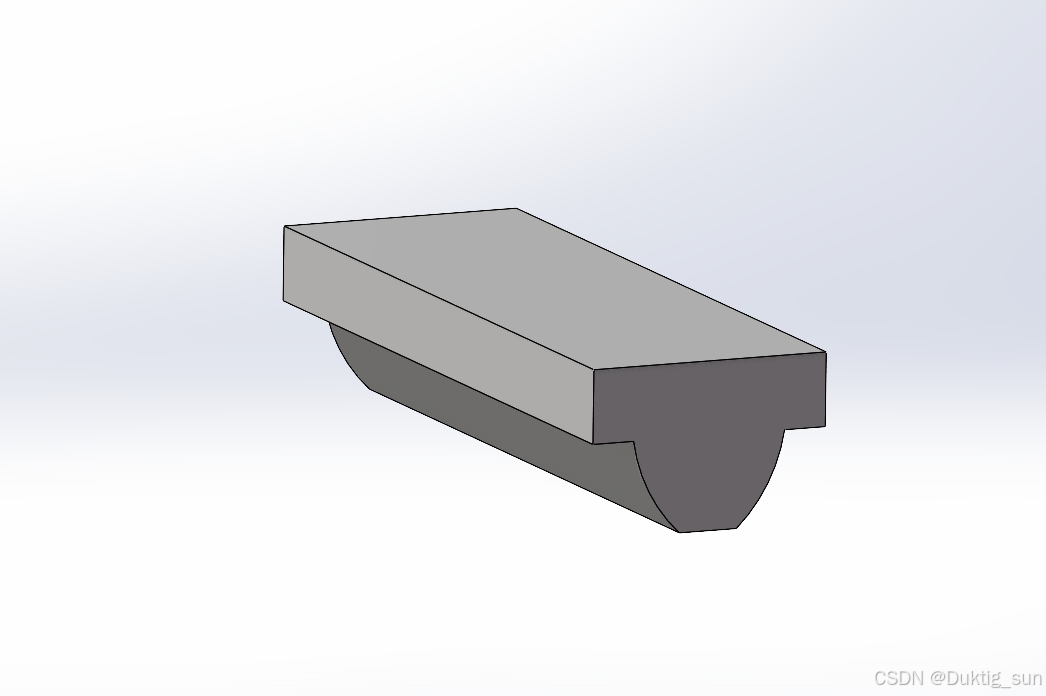

同步带的一个齿节就绘制好了，把它保存下来

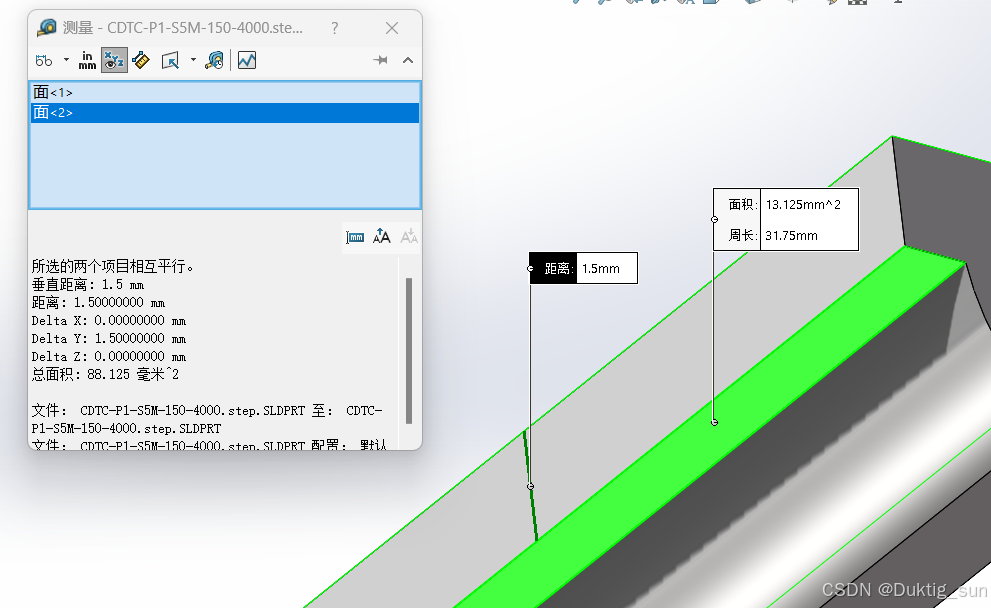

量取同步带的厚度

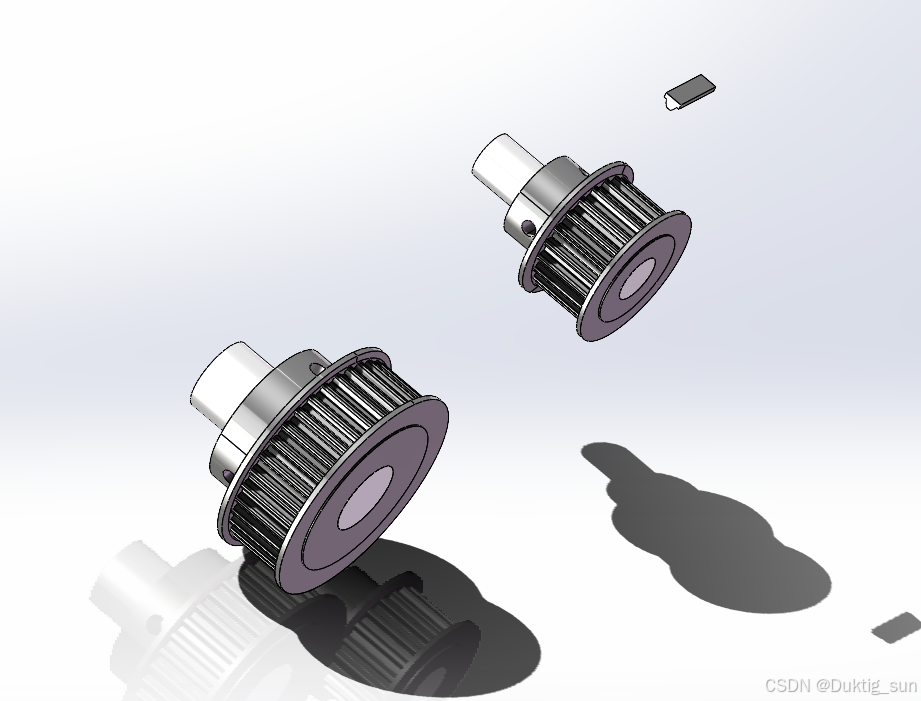

下一步进行组装，新建一个装配体，把同步带轮和这个小齿导入进来

带轮装配到轴上，设置好约束，要确保两个带轮的平齐

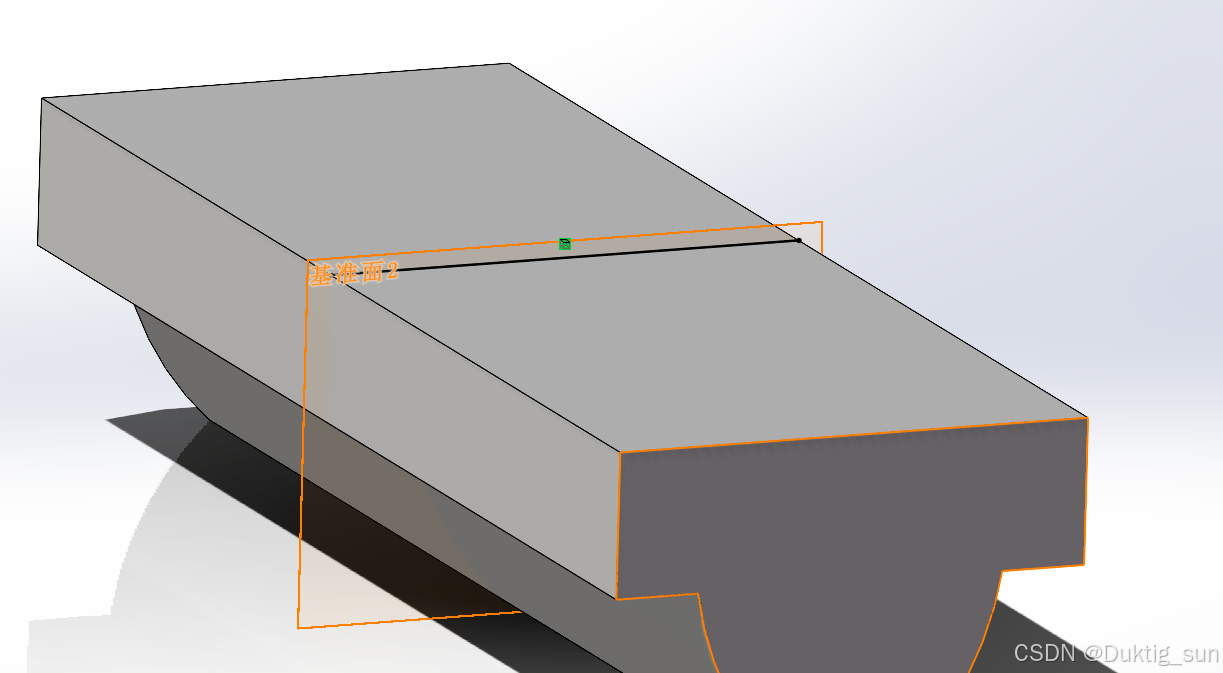

打开小齿的模型，以小齿两个侧面作为参考做基准面

点击基准面进行草图绘制，在小齿的左右两端画一条线

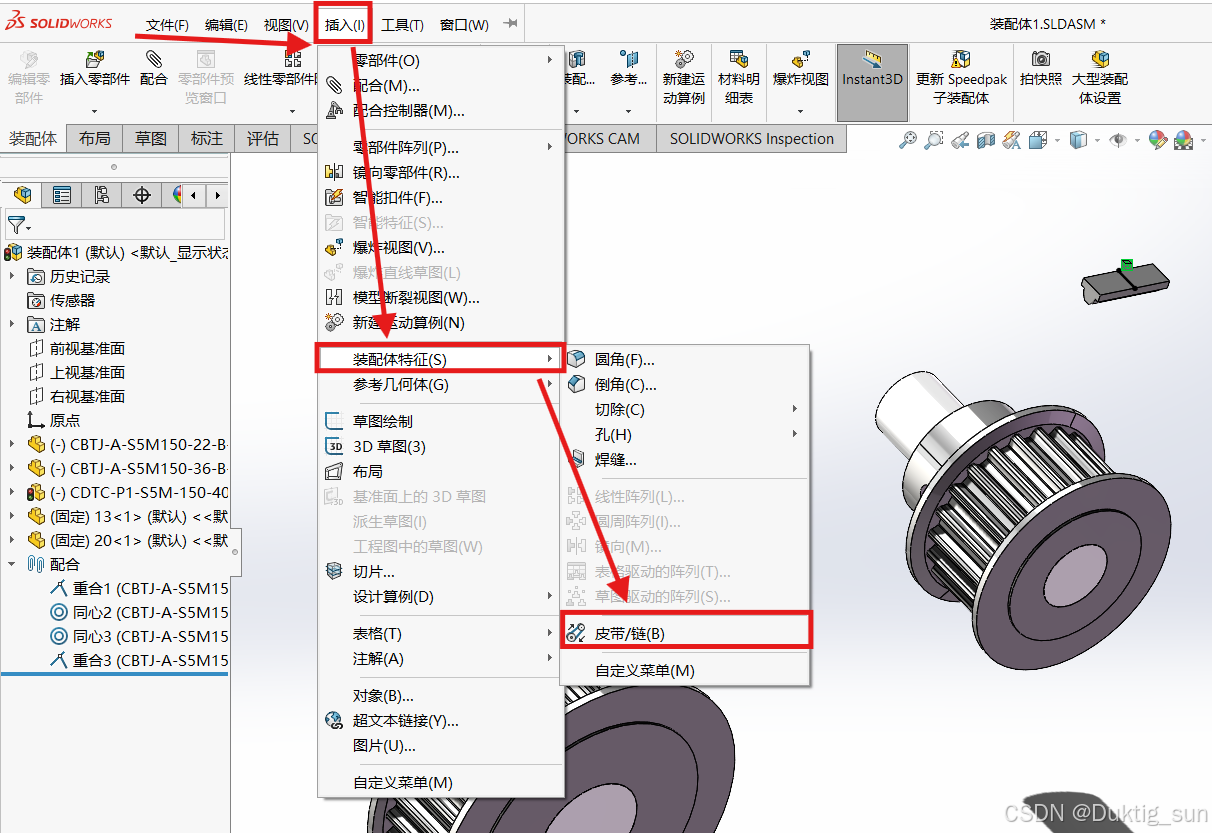

这条线和基准面后面会用到，切换到装配体里面来，在最上面选择插入，装配体特征，皮带/链

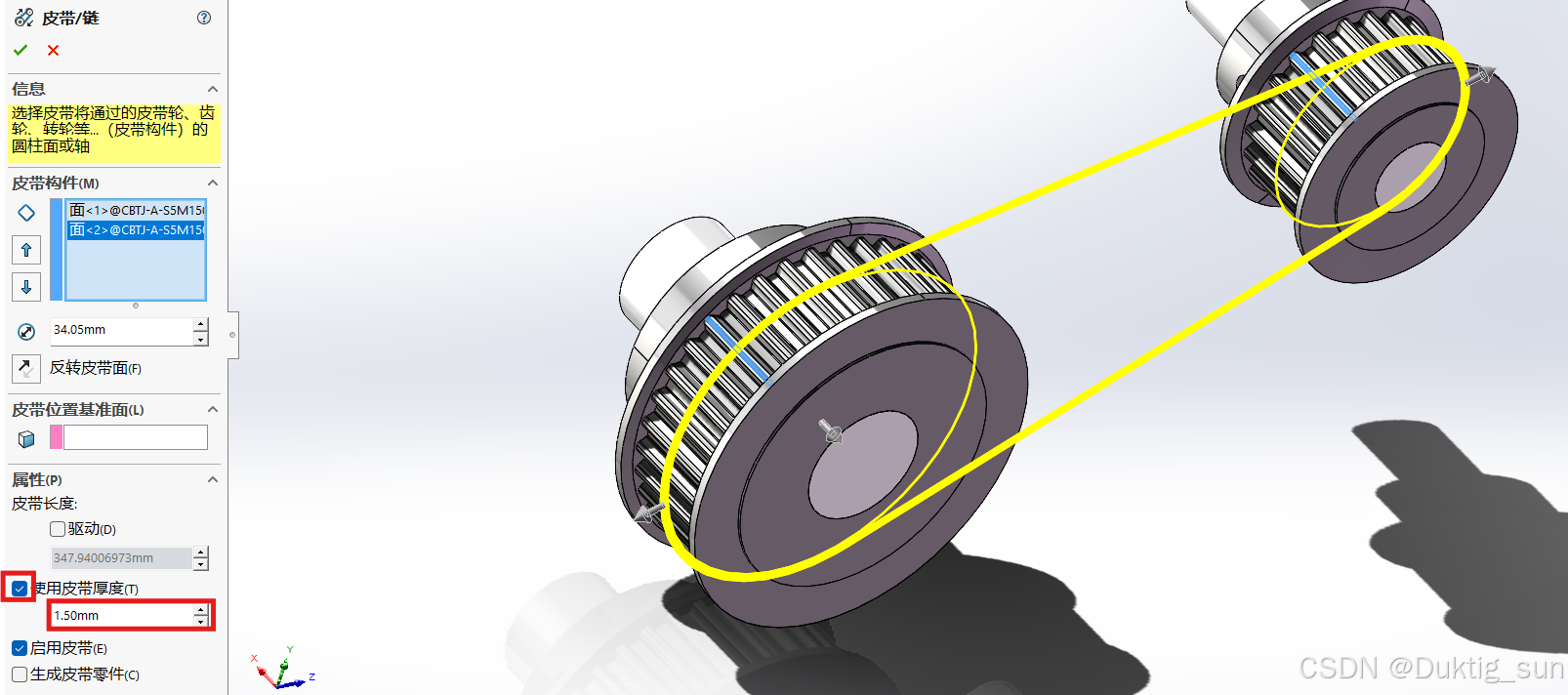

点击两个带轮的齿顶，启用皮带厚度，在里面输入1.5mm

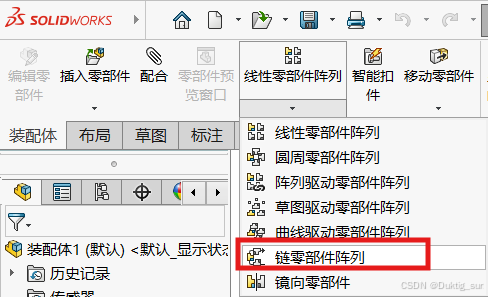

在装配体里面选择链零部件阵列

搭接方式选第三个

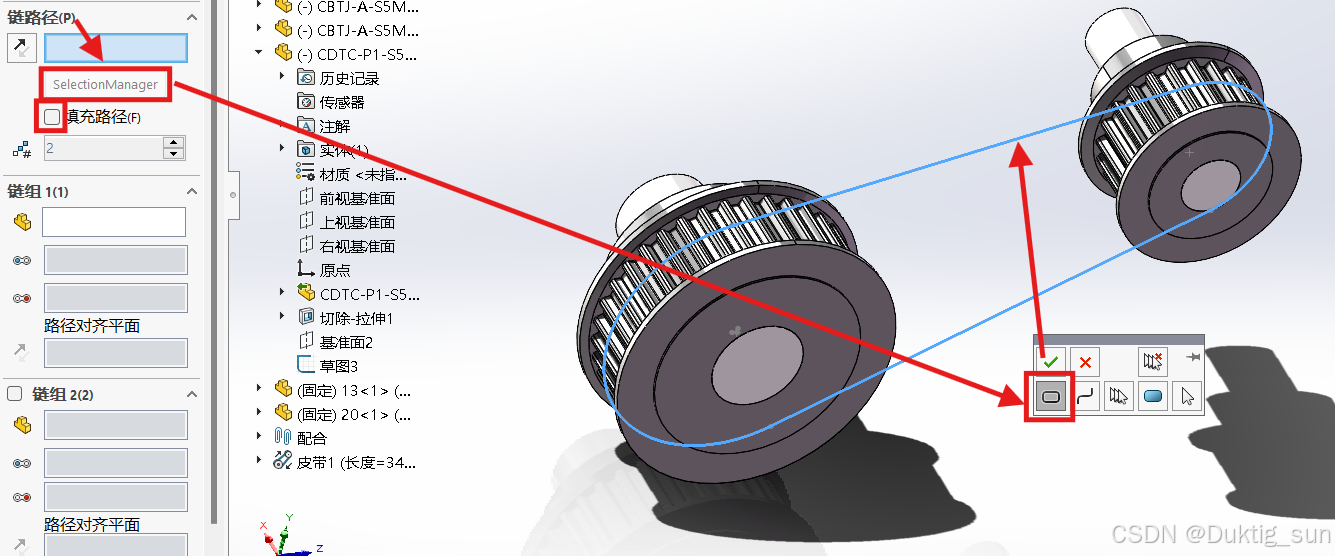

链路径先点击那个英文，再点击闭环，选择封闭的轮廓线，点击确定，点填充路径

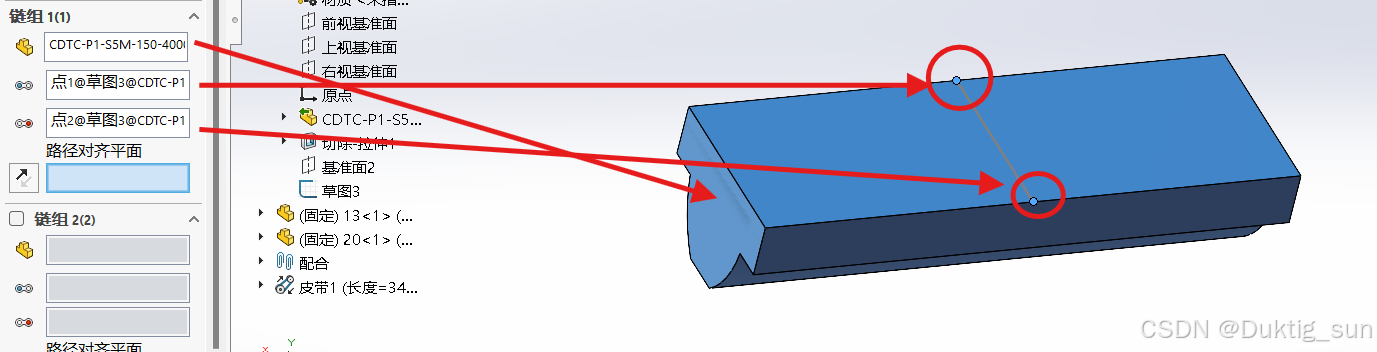

链组选小齿节，接着点击两端的点，这两个点是齿链接的起点和终点

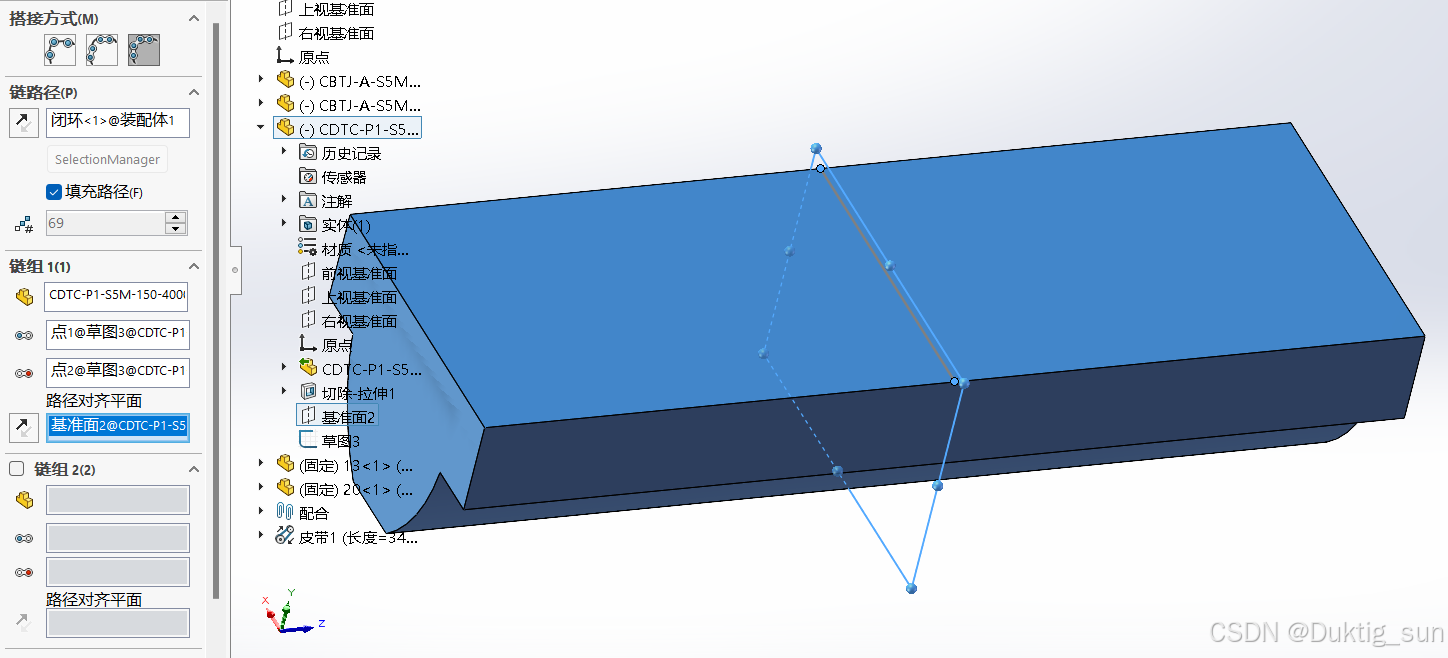

路径对齐平面选择齿节零件内部创建的基准面

发现少了一个齿

把填充路径的勾取消掉，数量+1就可以了

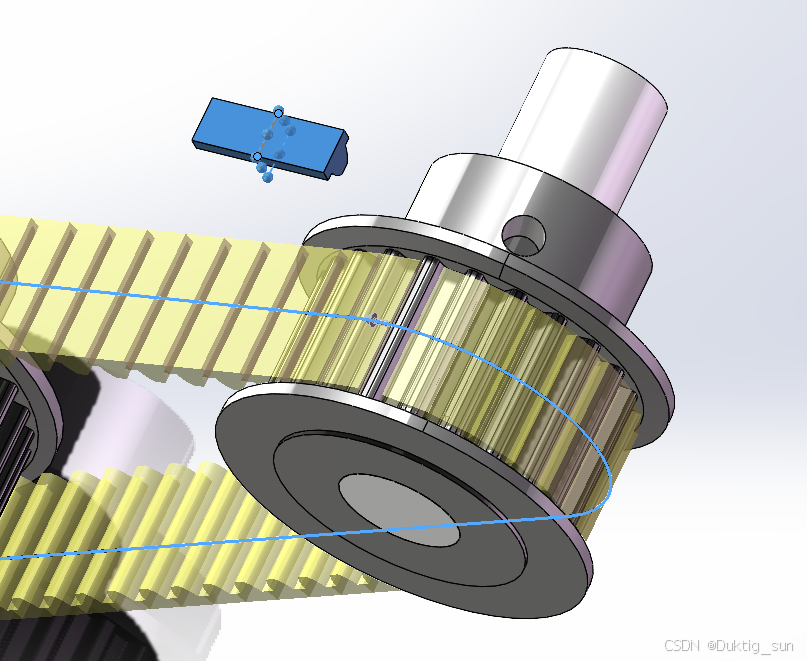

画好以后移动同步带，发现可以正常移动，但是没办法带动齿轮转动，还需要跟齿轮进行连接

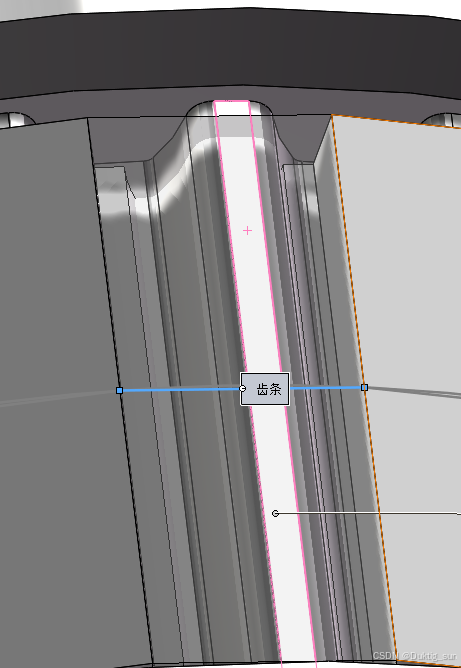

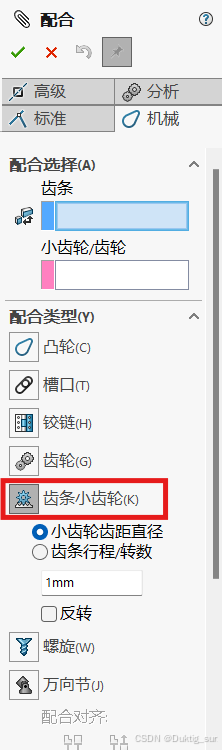

点击配合，选择机械，选择齿条小齿轮，齿条选小齿节上面画的那根线，小齿轮选同步轮的齿顶圆

点击打勾，转动一下同步带轮确定一下方向，如果方向不对就要重新编辑一下点击反转

这样同步带轮就跟同步带配起来了
