sw怎样导入stp文件，并重约束新装配体？

已于 2024-03-26 17:06:58 修改
阅读量7.2k 收藏 9
点赞数 2
分类专栏： 结构设计 文章标签： 经验分享
于 2024-03-26 02:23:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_17313923/article/details/137030949
版权
本文作者分享了使用SOLIDWORKS软件处理stp格式模型的步骤，包括导入文件、解散特征、指定零件保存路径和新建装配体进行装配。鼓励读者提供更高效的方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >



目录

1. 打开SOLIDWORKS软件

2. 导入stp文件

3. 解散特征

4. 将所有零件指定路径保存

5. 新建装配体

      从网上下载了一个好玩的模型，打算自己该改造一下，然后3D打印出来玩。但是下载下来的文件是stp格式的，由于solidworks不是很熟练，所以琢磨了很久。

      下面我来讲述一下我的方法，如果有更好的方法请在文章下面留言，一起学习！

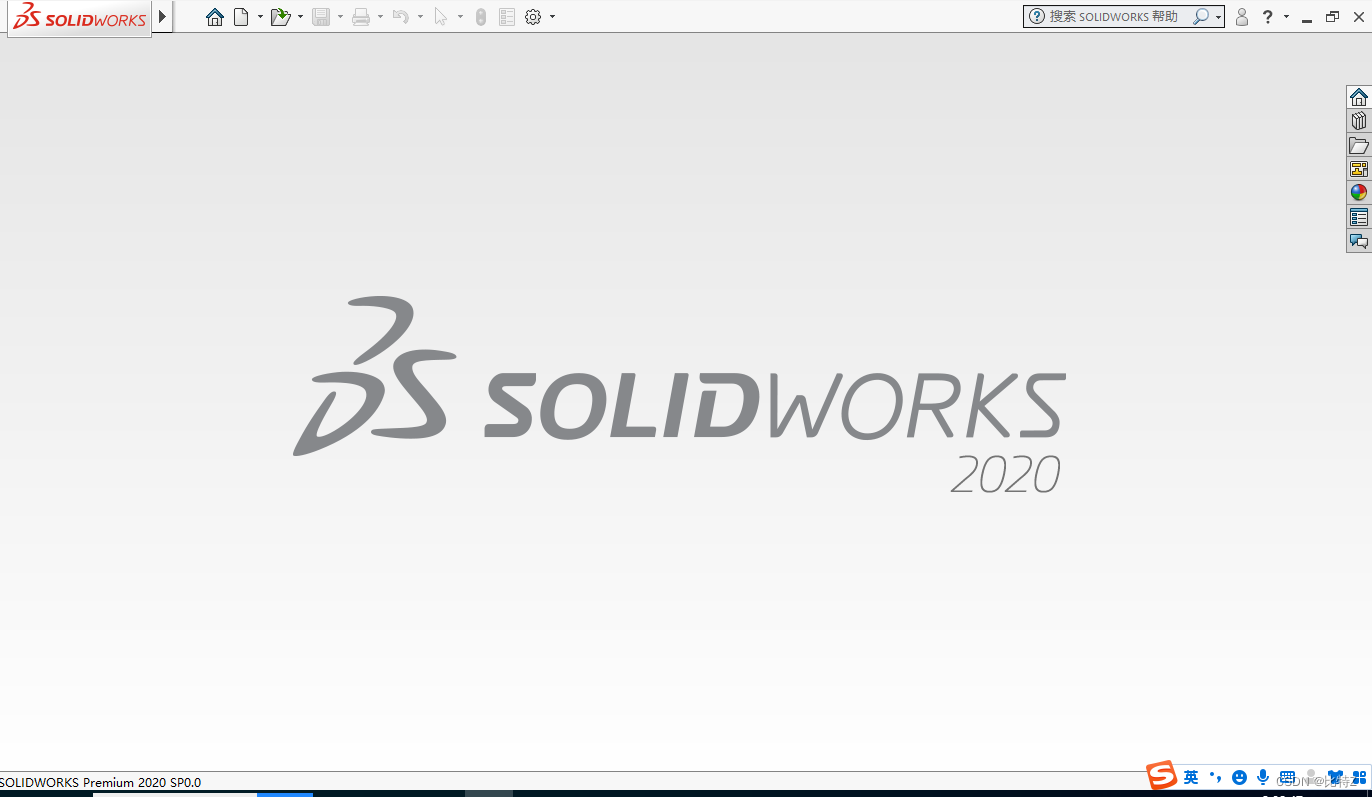

1. 打开SOLIDWORKS软件

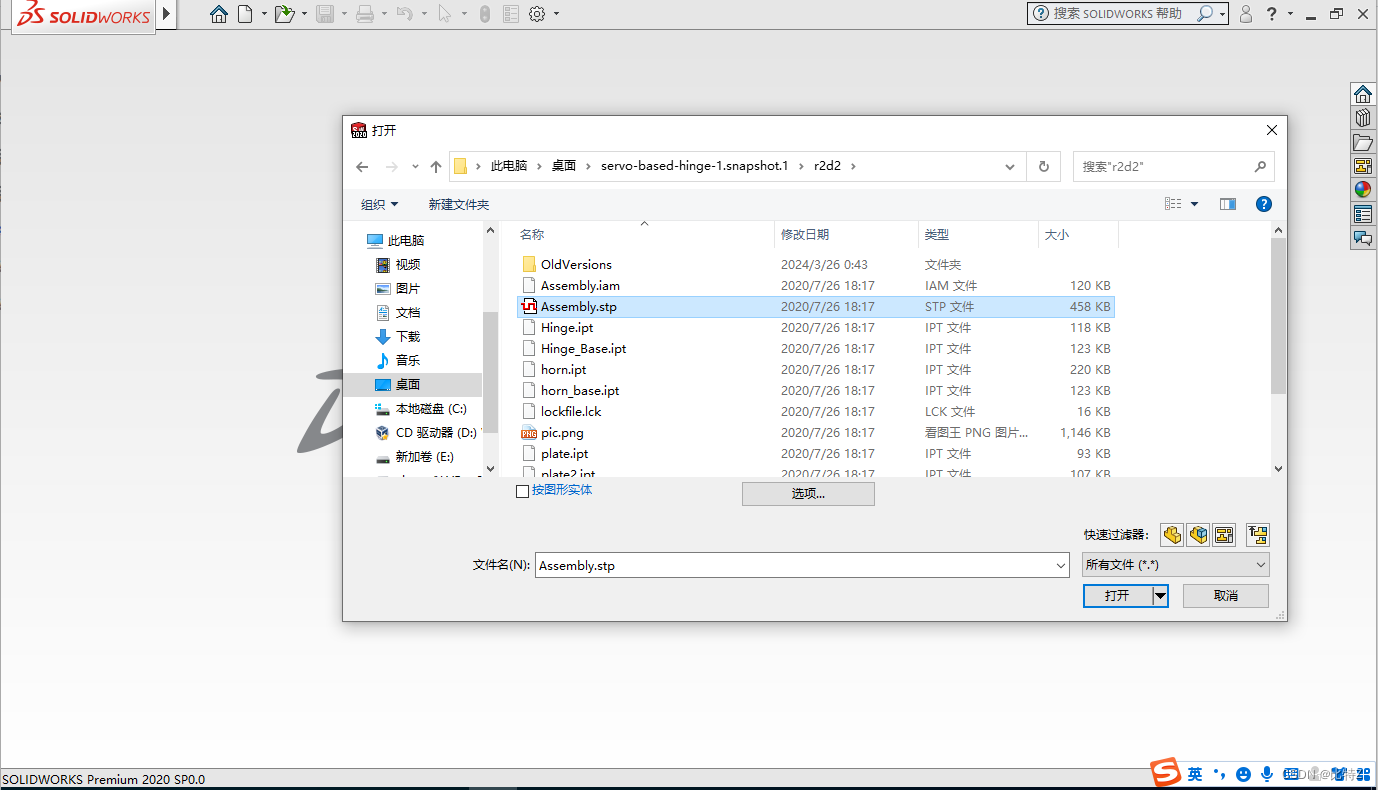

2. 导入stp文件

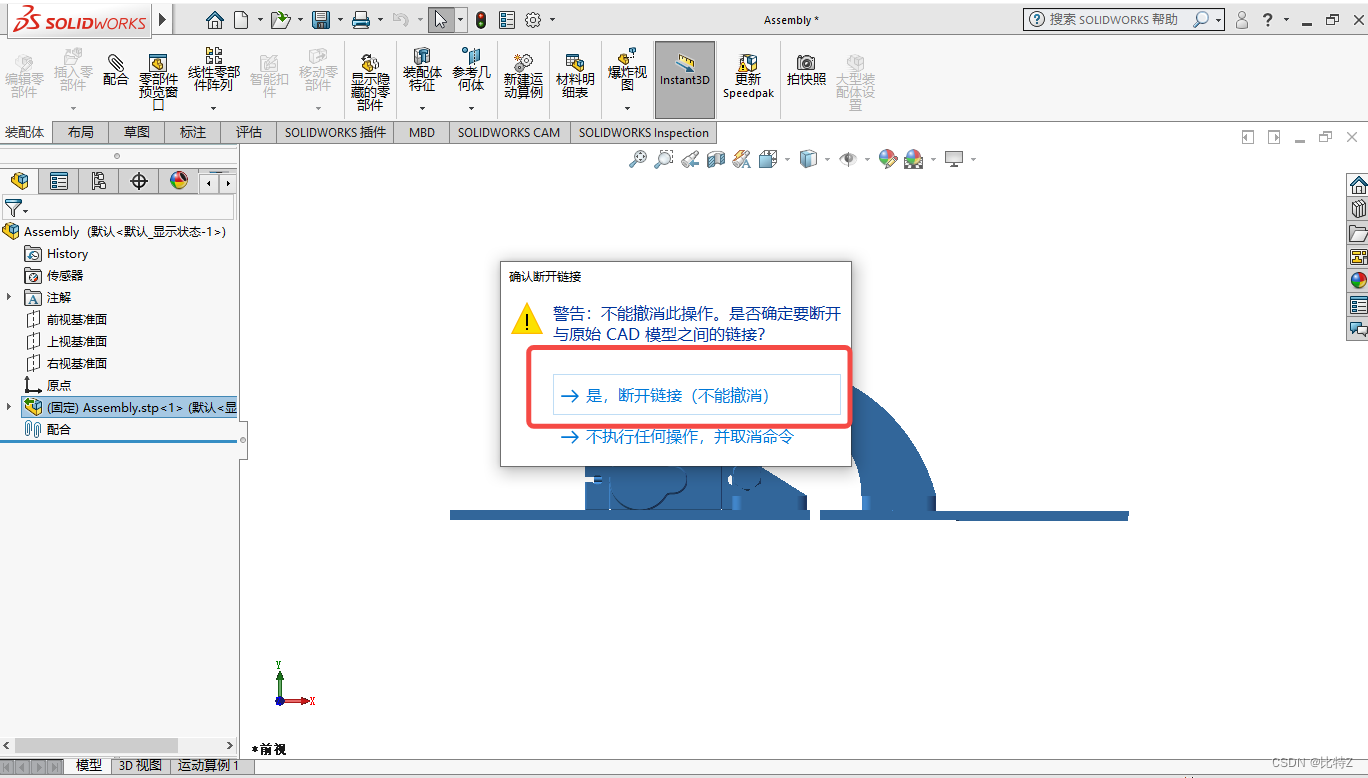

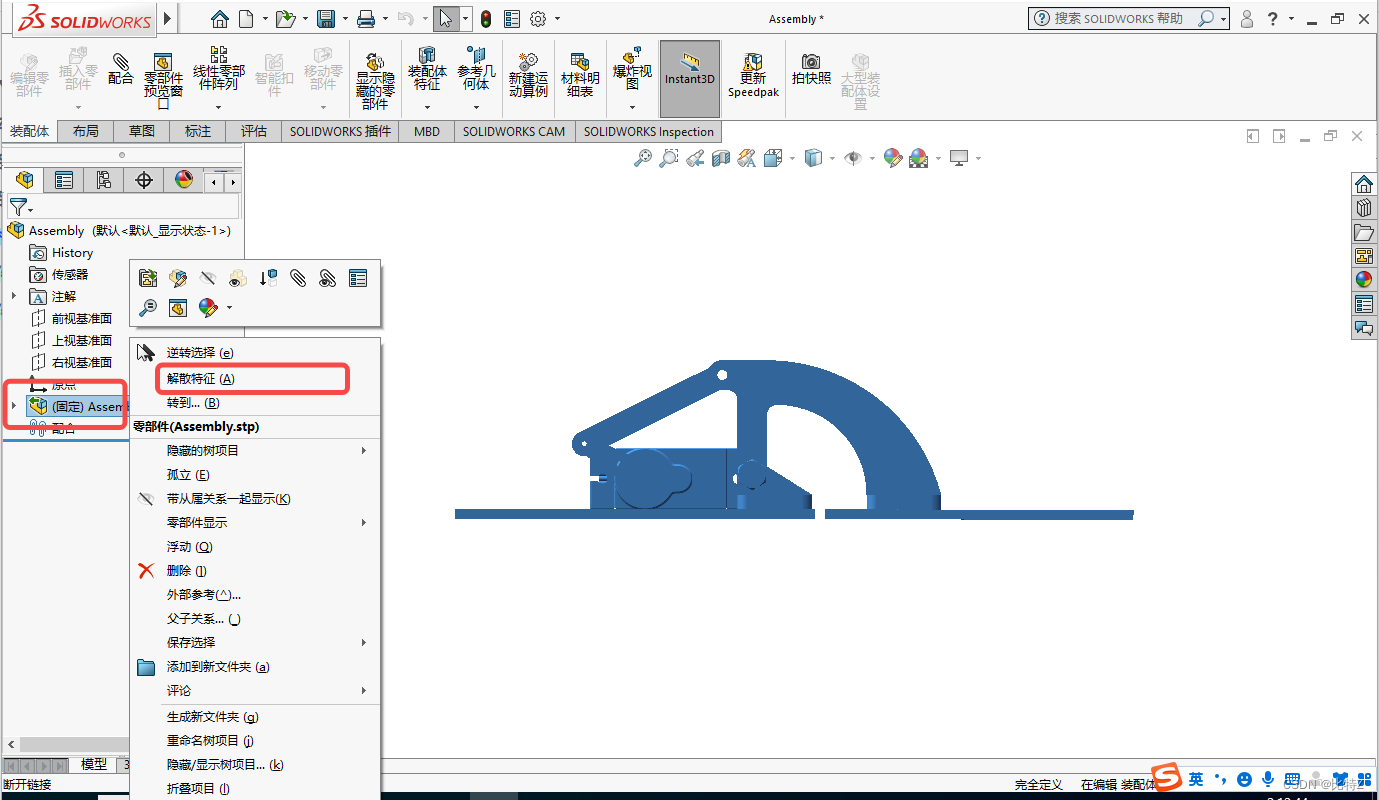

3. 解散特征

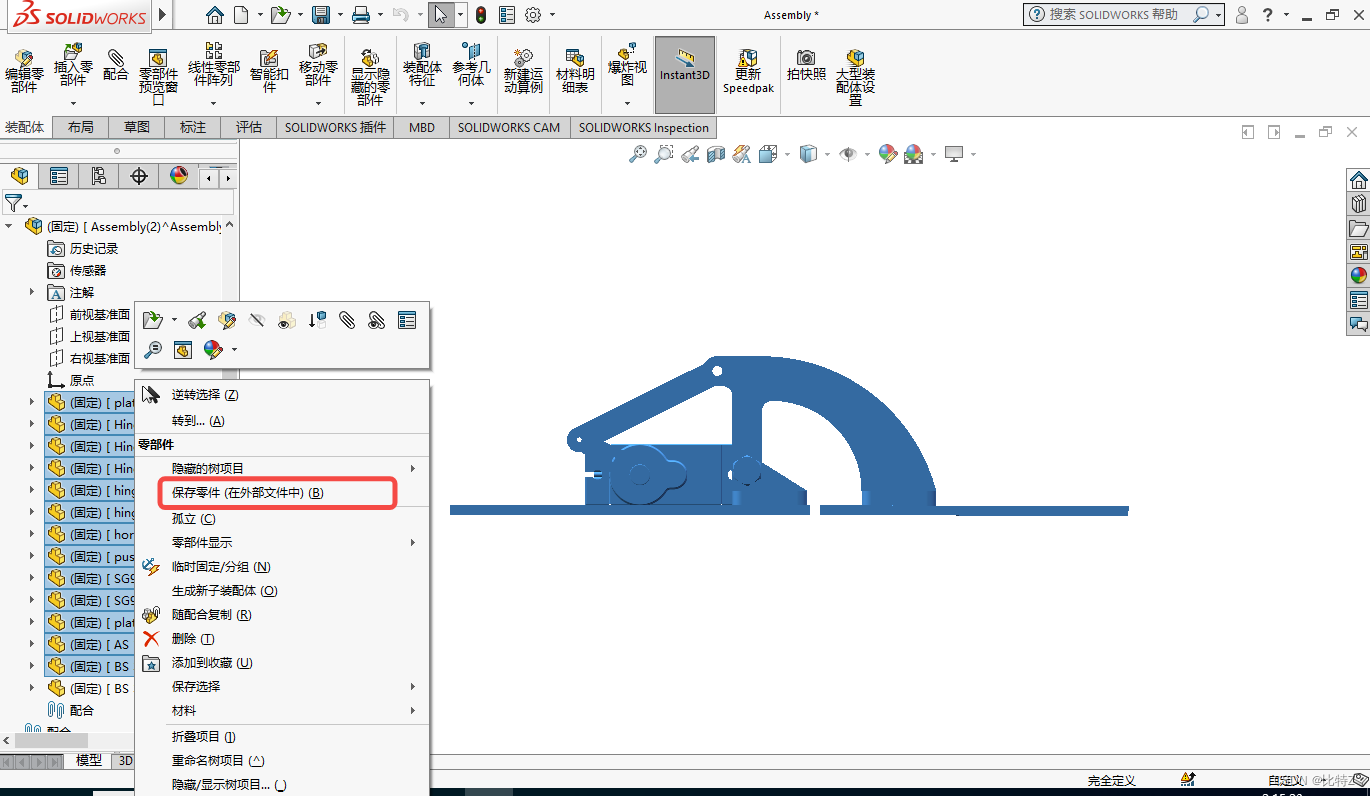

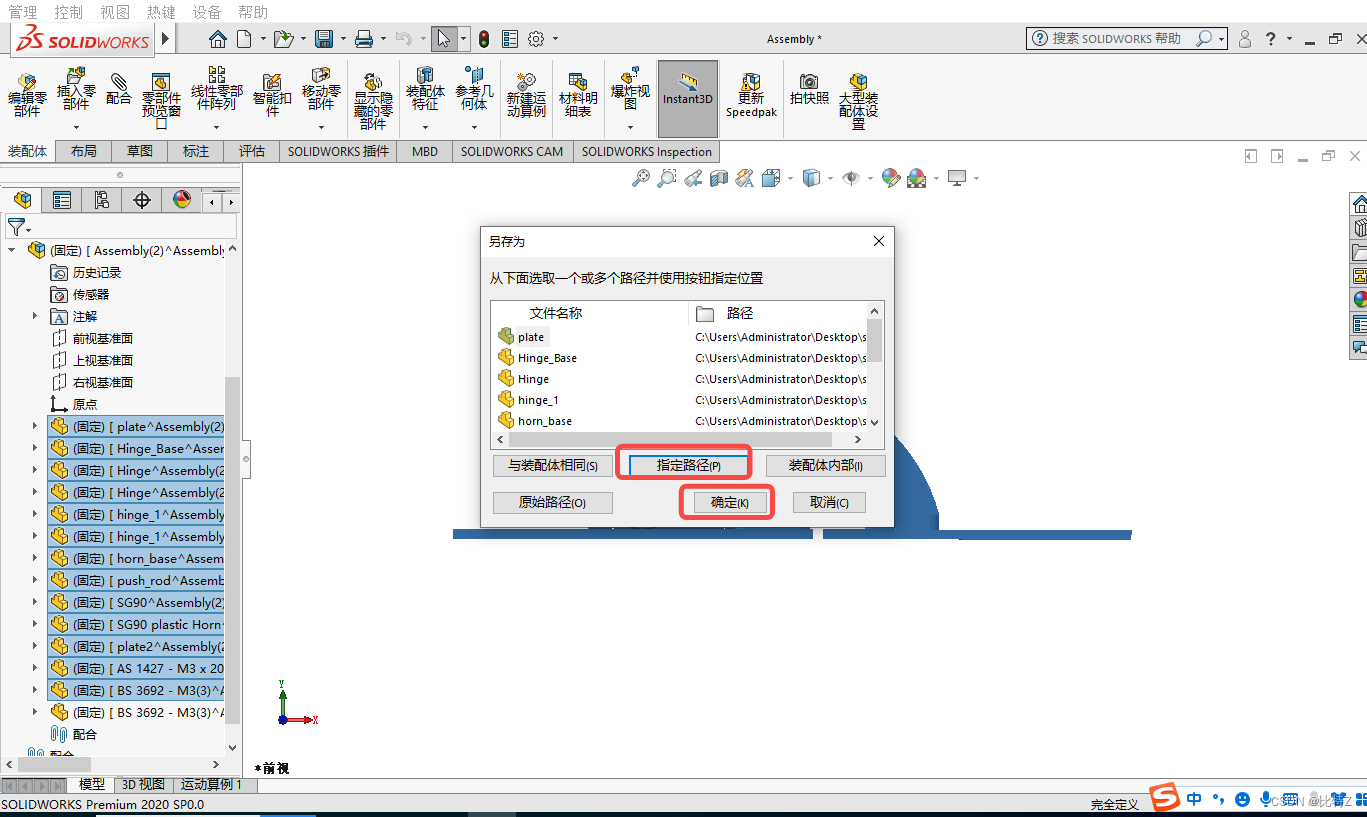

4. 将所有零件指定路径保存

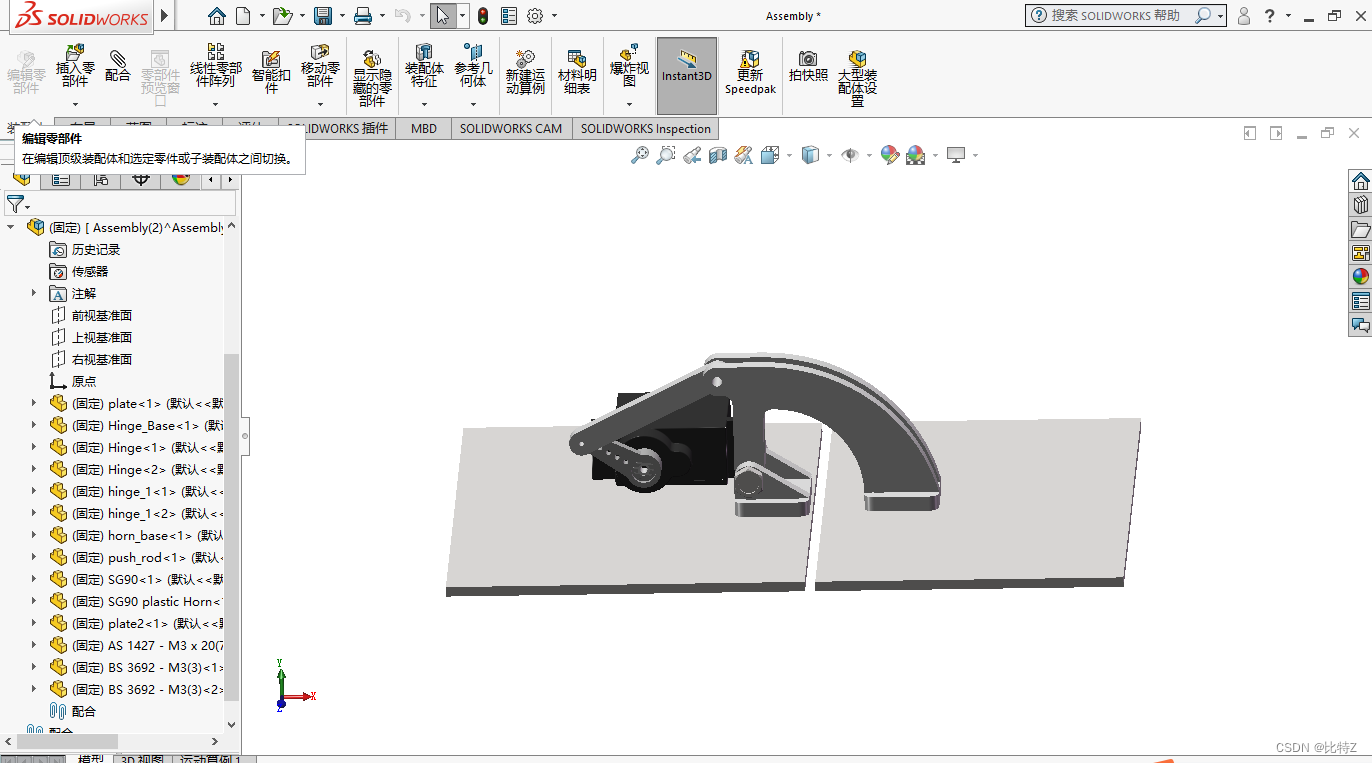

5. 新建装配体

在新建的装配体中导入刚刚保存的零件就可以对零件进行装配约束了
