基于STM32的智能盆栽浇水系统设计与实现

最新推荐文章于 2025-06-01 00:39:46 发布
最新推荐文章于 2025-06-01 00:39:46 发布
阅读量2.6k 收藏 53
点赞数 47
文章标签： stm32 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_79702438/article/details/145829416
版权

关键词：STM32、蓝牙控制、传感器融合

一、应用背景

随着智能家居的发展，植物养护也走向自动化。本项目基于STM32C8T6设计了一款智能盆栽浇水系统，支持蓝牙远程控制、环境监测与自动灌溉，适用于家庭与办公场景。

二、硬件设计

1. 核心硬件清单

模块型号/参数功能说明
主控芯片STM32F103C8T6系统控制核心
蓝牙模块HC-05手机指令接收
温湿度传感器DHT11空气温湿度采集
土壤湿度传感器模拟量传感器土壤湿度检测（ADC读取）
执行机构SG90舵机控制水阀开关
显示模块0.96寸OLED环境数据显示
报警模块有源蜂鸣器+LED状态提示

2. 硬件连接

       将DHT11温湿度传感器的VCC引脚连接到STM32的3.3V引脚，GND引脚连接到GND，数据引脚连接到STM32的GPIO引脚（例如PB0）。

      将SG90舵机的输入引脚连接到STM32的GPIO引脚（例如PA8），VCC引脚连接到STM32的5V引脚，GND引脚连接到GND.

     将OLED显示屏的VCC引脚连接到STM32的3.3V引脚，GND引脚连接到GND，SCL引脚连接到STM32的SCL引脚（例如PA0），SDA引脚连接到STM32的SDA引脚（例如PA1）。

      将独立按键的一个引脚连接到STM32的GPIO引脚（例如PB6_9），另一个引脚连接到GND。

      将LED的负极引脚连接到STM32的GPIO引脚（例如PA5），正极引脚连接到3.3V。

      将HC-05蓝牙模块的VCC引脚连接到STM32的3.3V引脚，GND引脚连接到GND,RXD引脚连接到STM32的GPIO引脚（例如PB10）,TXD引脚连接到STM32的GPIO引脚（例如PB11）。

      将蜂鸣器的VCC引脚连接到STM32的3.3V引脚，GND引脚连接到GND，输入引脚连接到STM32的GPIO引脚（例如PA6）

      将土壤湿度传感器VCC引脚连接到STM32的3.3V引脚，GND引脚连接到GND，模拟输出接口接入GPIO引脚（例如PB1）

/* 核心引脚定义（部分） */
// 舵机控制 -> PA8(TIM1_CH1)
// 蓝牙模块 -> USART1_TX(PA9)/RX(PA10)
// 土壤湿度 -> PB1(ADC1)
// OLED显示 -> I2C1(SCL:PB6, SDA:PB7)

三、软件设计

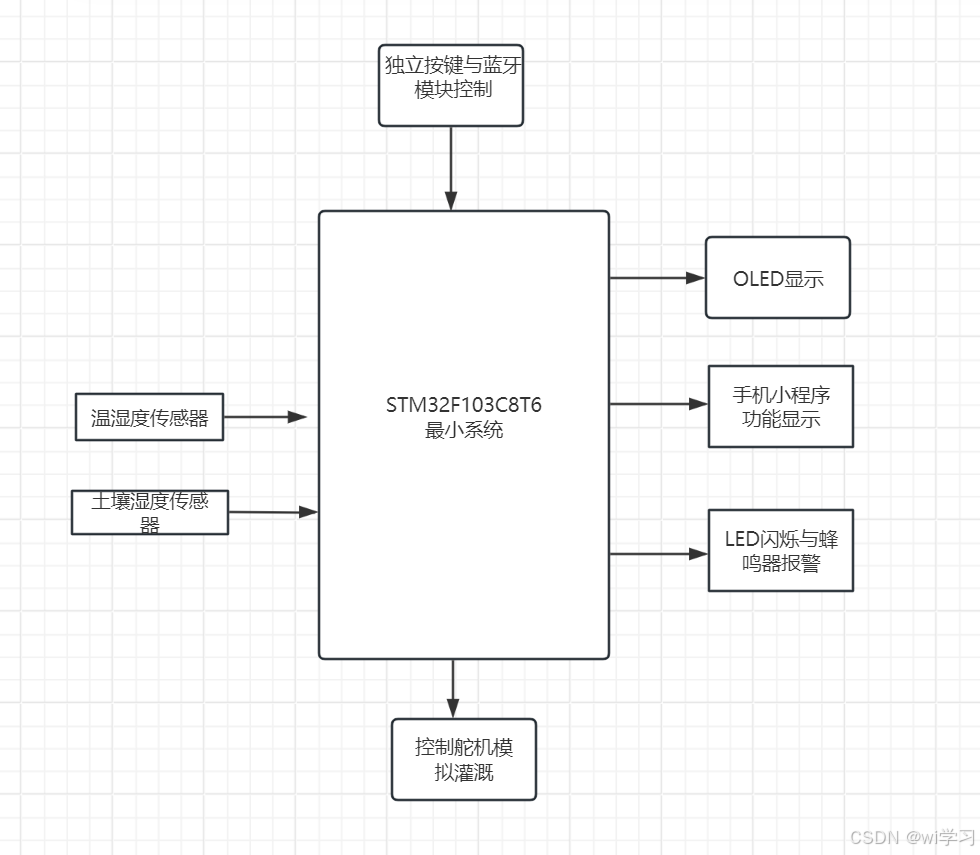

1. 系统架构

2. 核心功能实现

(1) 蓝牙指令解析（关键代码）（中断代码）
void TIM2_IRQHandler (void)
{
	if( TIM_GetITStatus(TIM2, TIM_IT_Update)==SET)
	{
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
		i++;

		if(i==1000)//一秒钟计时
		{
			a++;//延时计时时常
			s++;
			if(s==60)
			{ s=0; }
			i=0;
		}
	}

}

void EXTI9_5_IRQHandler ()
{
	if (EXTI_GetITStatus(Key2_EXTI_Line)==SET)
	{
		EXTI_ClearITPendingBit(Key2_EXTI_Line);
		ch[4]='0';
		ch[0]='0';
		ch[2]='0';
		ch[0]='O';//直接开启
	}
	if (EXTI_GetITStatus(Key4_EXTI_Line)==SET)
	{
		EXTI_ClearITPendingBit(Key4_EXTI_Line);
			ch[4]='0';
			ch[0]='0';
			ch[2]='0';
			ch[0]='S';;//强制关闭电机
	}
}
void DEBUG_USART_IRQHandler(void)
{
	if(USART_GetITStatus(DEBUG_USARTx, USART_IT_RXNE)!=RESET)
	{
		h=0;
		j=0;
		ucTemp=USART_ReceiveData(DEBUG_USARTx);//接收数据

		USART_SendData(DEBUG_USARTx, ucTemp);	//发送数据
		ch[v]=ucTemp;
		v++;
		if(ucTemp=='!')
		{

			if (ch[4]=='A')
				{
				 h=((uint16_t)ch[2]-48)*10+((uint16_t)ch[3]-48);
				 t=((uint16_t)ch[0]-48)*10+((uint16_t)ch[1]-48);
				 printf("Automatic mode\n");
				 printf("Seting temperature %d minutesn \n",t);
				 printf("Seting humidness %d C` \n",h);
	       printf("temperature   %d.%d\n",ht,lt);
				 printf("humidness     %d.%d\n",hh,lh);
				 printf("soil humidness:%.2f\n",soil_humi);
				}
      else if (ch[0]=='O')
				{printf("Open watering\n");
		     printf("temperature   %d.%d\n",ht,lt);
				 printf("humidness     %d.%d\n",hh,lh);
				 printf("soil humidness:%.2f\n",soil_humi);}
	    else if (ch[2]=='T')
		    {
				 j=((uint16_t)ch[0]-48)*10+((uint16_t)ch[1]-48);
				 printf("Timing mode\n");
				 printf("Seting time %d minutesn \n",j);
	       printf("Start watering in %d minutesn \n",j);
				 y=j-1;
				}
			else if (ch[0]=='S')
			  {printf("Close the servo to stop irrigation.\n");
			   printf("temperature   %d.%d\n",ht,lt);
				 printf("humidness     %d.%d\n",hh,lh);
				 printf("soil humidness:%.2f\n",soil_humi);}
			else
				 printf("Please select a mode\n");
			v=0;
		}
	}
}
（2）主函数代码
#include "stm32f10x.h"
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "bmp.h"
#include "Led.h"
#include "server.h"
#include "usart.h"
#include "dht11.h"
#include "time.h"
#include "key_exti.h"
#include "buzzer.h"
#include "bsp_adc.h"
#include "stdio.h"
extern uint8_t ucTemp,a,h,j,s,v,t,y;
uint8_t x;
extern uint8_t ht,lt,hh,lh;
extern uint8_t ch[20];
uint8_t tempH,tempL,humiH,humiL;
uint8_t humiH2,humiL2;
__IO extern uint16_t ADC_ConvertedValue;
extern float soil_humi;
static void Get_Soil_humi()
{
	soil_humi =100*(float)ADC_ConvertedValue/4096;
//	printf("soil humidness:%.2f\n",soil_humi);
	humiH=(uint8_t)soil_humi;
	humiL=(uint16_t)(soil_humi*100)%100;
}
static void Show_Temperature_and_humidity()
{

	ht=tempH,lt=tempL,hh=humiH,lh=humiL;
	Get_Soil_humi();
	OLED_ShowChinese(0,18,4,16,1);//温
	OLED_ShowChinese(18,18,5,16,1);//度
	OLED_ShowChinese(0,36,6,16,1);//湿
	OLED_ShowChinese(18,36,5,16,1);//度
	DHT11_Read_Data(&humiH2, &humiL2,&tempH,&tempL);//获取温度和湿度
	OLED_ShowString(54,36,".",8,1);//.
	OLED_ShowString(54,18,".",8,1);//.
	OLED_ShowNum(36,36,humiH,2,16,1);//湿度的整数
	OLED_ShowNum(72,36,humiL,2,16,1);//湿度的小数
	OLED_ShowNum(36,18,tempH,2,16,1);//温度的整数
	OLED_ShowNum(72,18,tempL,2,16,1);//温度的小数
}


/*舵机开启模式*/
void Open_mode(void)
{
	h++;
	if(h==1)
	{
	TIM_SetCompare1(TIM1,25);//舵机逆时针转
	delay_ms(565);
//    Open_worte_Pump();
	TIM_SetCompare1(TIM1,15);//舵机停止
	delay_ms(50000);
	}
		OLED_Refresh();
		delay_ms(500);
		OLED_Clear();
		OLED_ShowChinese(0,0,0,16,1);//电
		OLED_ShowChinese(18,0,1,16,1);//机
		OLED_ShowChinese(36,0,2,16,1);//状
		OLED_ShowChinese(54,0,3,16,1);//态
		OLED_ShowChinese(72,0,22,16,1);//启
		OLED_ShowChinese(90,0,23,16,1);//动

	  Show_Temperature_and_humidity();
		if(tempH<=20| (int)soil_humi>=100)/*温度小于20,土壤湿度大于90时自动关闭，只能固定设置*/
		{
			j=0;
		  ch[4]='0';
			ch[0]='0';
			ch[2]='0';
			ch[0]='S';//关闭舵机
		}
}
/*停止舵机模式*/
void Sdop_mode(void)
{
	j++;
	if(j==1)
	{
	TIM_SetCompare1(TIM1,5);//舵机顺时针转
	delay_ms(565);
//	Stop_worte_Pump();
	TIM_SetCompare1(TIM1,15);//舵机停止
	delay_ms(50000);
	}
		OLED_Refresh();//更新显存到OLED
		delay_ms(500);
		OLED_Clear();//清屏
		OLED_ShowChinese(0,0,0,16,1);//电
		OLED_ShowChinese(18,0,1,16,1);//机
		OLED_ShowChinese(36,0,2,16,1);//状
		OLED_ShowChinese(54,0,3,16,1);//态
		OLED_ShowChinese(72,0,24,16,1);//关
		OLED_ShowChinese(90,0,25,16,1);//闭

		Show_Temperature_and_humidity();
}
/*延时模式*/
void Real_time_mode()
{
	  u8 g,i=0;
	  TIM_Cmd(TIM2, ENABLE);
	  g=60-s;
		if(s>=59)
		y--;
		OLED_Refresh();
		delay_ms(500);
		OLED_Clear();
		OLED_ShowChinese(0,0,7,16,1);//定
		OLED_ShowChinese(18,0,8,16,1);//时
		OLED_ShowChinese(36,0,9,16,1);//模
		OLED_ShowChinese(54,0,10,16,1);//式
	  OLED_ShowNum(0,18,y,2,16,1);//延时总时间
	  OLED_ShowString(18,18,":",8,1);//:
	  OLED_ShowNum(26,18,g,2,16,1);//60s倒计时
		OLED_ShowChinese(44,18,15,16,1);//分
		OLED_ShowChinese(62,18,16,16,1);//钟
		OLED_ShowChinese(80,18,19,16,1);//后
		OLED_ShowChinese(0,36,17,16,1);//开
		OLED_ShowChinese(18,36,22,16,1);//启
	  OLED_ShowChinese(36,36,13,16,1);//水
	  OLED_ShowChinese(54,36,14,16,1);//阀
		if(a>=j*60)/*经过延时后开启舵机，开启后有三秒报警，时间通过按键设置*/
		{
			h=0;
			a=0;
			s=0;
				for(i=0;i<6;i++)//LED闪烁和蜂鸣器响三秒，做开启报警
			{
			GPIO_ResetBits(GPIOB, GPIO_Pin_12);
			GPIO_ResetBits(GPIOA, GPIO_Pin_6);
			delay_ms(250);
			GPIO_SetBits(GPIOB, GPIO_Pin_12);
			GPIO_SetBits(GPIOA, GPIO_Pin_6);
			delay_ms(250);
			}
			ch[4]='0';
			ch[0]='0';
			ch[2]='0';
			ch[0]='O';//开启舵机
		}
}
/*自动开启模式*/
void Automatic_mode()
{
	uint8_t i;
	OLED_Refresh();
	delay_ms(500);
	OLED_Clear();
	OLED_ShowChinese(0,0,11,16,1);//自
	OLED_ShowChinese(18,0,12,16,1);//动
	OLED_ShowChinese(36,0,21,16,1);//浇
	OLED_ShowChinese(54,0,13,16,1);//水
	OLED_ShowChinese(72,0,9,16,1);//模
	OLED_ShowChinese(90,0,10,16,1);//式

	Show_Temperature_and_humidity();
		if(tempH>=t|| soil_humi<=10)
		{
			h=0;
			for(i=0;i<3;i++)//LED闪烁和蜂鸣器响三秒，做高温开启报警
			{
			GPIO_ResetBits(GPIOB, GPIO_Pin_12);
			GPIO_ResetBits(GPIOA, GPIO_Pin_6);
			delay_ms(250);
			GPIO_SetBits(GPIOB, GPIO_Pin_12);
			GPIO_SetBits(GPIOA, GPIO_Pin_6);
			delay_ms(250);
			}
	    ch[4]='0';
			ch[0]='0';
			ch[2]='0';
			ch[0]='O';//开启舵机
		}
}

/*初始选择页面*/
void Init_page()
{
	OLED_Refresh();
	delay_ms(500);
	OLED_Clear();
	OLED_ShowChinese(0,0,30,16,1);//请
	OLED_ShowChinese(18,0,31,16,1);//选
	OLED_ShowChinese(36,0,32,16,1);//择
	OLED_ShowChinese(54,0,9,16,1);//模
	OLED_ShowChinese(72,0,10,16,1);//式

	Show_Temperature_and_humidity();
}
int main(void)
{
	USART_Config();
	Key_Exti_Config();
//	Pump_GPIO_Init();
	delay_init();
	OLED_Init();
	LED_GPIO_Config();
	BUZZER_GPIO_Config();
	TIM8_PWM_Init();
	ADCx_Init();
	TIM2_Init(250-1,72-1);
	TIM_Cmd(TIM2, DISABLE);
	OLED_ColorTurn(0);//0正常显示，1 反色显示
  OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
	GPIO_SetBits(GPIOA, GPIO_Pin_6);
	GPIO_SetBits(GPIOB, GPIO_Pin_12);
	while(DHT11_Init()!=0)//DHT11初始化及检测DHT11是否正常
	{
	OLED_Refresh();
	delay_ms(500);
	OLED_Clear();
	OLED_ShowString(8,16,"error",16,1);//DHT11报错
	}
	printf("Please select a mode\n");
	printf("Input:(temperature and humidity)Auto！     Automatic mode\n");
	printf("Input:Open!     Open watering\n");
	printf("Input:(delay time)Time!     Timing mode\n");
	printf("Input:Stop!     Close the servo to stop irrigation.\n");
	while(1)
	{
		if (ch[4]=='A')//自动开启模式 温湿度检测，温度和湿度达到一定时自动打开舵机，温度湿度通过蓝牙输入
			{
			 Automatic_mode();
			}
		else if (ch[0]=='O')//舵机开启模式 通过蓝牙输入字符开启舵机进行浇水动作
			{
				Open_mode();
			}
		else if (ch[2]=='T')//延时开启模式 通过蓝牙输入延时时长并开启此模式后，
			{
			 Real_time_mode();
			}
		else if (ch[0]=='S')	//舵机停止模式 通过蓝牙关闭水龙头
			{Sdop_mode();
			}
		else
			Init_page();/*初始选择页面*/
	}
}

四、功能演示

1. 蓝牙控制指令集

指令格式功能说明
Open!立即开启浇水
Stop!立即停止浇水
30Time!延时30分钟后启动
2530Auto!自动模式：温度>25℃或湿度<30%时触发

2. 操作流程

  1. 手机通过**微信小程序（蓝牙串口）**发送指令

  2. STM32接收指令并执行对应操作

  3. OLED显示当前环境数据与系统状态

  4. 触发浇水时蜂鸣器+LED闪烁提示

  5. 按键可以直接开启或关闭

五、常见问题解决

Q1：土壤湿度检测不准确

解决方案：

  • 采用软件滤波算法（中值平均滤波）

c

复制

#define FILTER_NUM 5  // 采样5次取平均
uint16_t ADC_Filter() {
    static uint16_t buf[FILTER_NUM];
    for(int i=0; i<FILTER_NUM; i++) {
        buf[i] = ADC_Read();
        delay_ms(10);
    }
    // 排序后取中间值
    bubble_sort(buf, FILTER_NUM);
    return buf[FILTER_NUM/2];
}

Q2：舵机抖动问题

解决方案：

  • 在PWM信号中增加死区控制

  • 为舵机单独供电（避免与MCU共地干扰）

六、改进建议

     1、增加语音模块，实现声音控制；2增加WiFi模块；3、由于资源有限，这里oled屏幕较小显示信息不多，可用大的lcd屏可以显示更多信息。

wi学习
关注
使用STM32实现智能花盆
m0_72166538的博客
07-15 370
总结： 通过以上代码案例，我们展示了如何使用STM32微控制器实现智能花盆的基本功能，包括温湿度检测、水位检测和自动浇水等。通过使用合适的传感器和执行器，我们可以将此代码案例扩展为更复杂的智能花盆系统，并添加其他功能，如LED灯控制、数据存储和远程控制等。本案例将展示如何编写代码来实现花盆的自动浇水、温湿度检测、数据存储和远程控制等功能。然后，我们进入一个无限循环中，在每次循环中读取传感器数据并判断是否需要浇水。在初始化函数中，我们首先配置系统时钟，然后初始化GPIO引脚。
基于Android移动式智能盆栽系统的设计.pdf
09-12
基于Android移动式智能盆栽系统的设计.pdf
[185]-基于STM32的智能花盆系统设计与实现.pdf
10-09
[185]-基于STM32的智能花盆系统设计与实现.pdf
基于STM32的智能花盆浇水系统毕业设计
看，是大狗
03-23 741
随着城市化进程的加快和人们生活水平的提高，越来越多的人开始在家中种植植物，以美化环境、净化空气和陶冶情操。然而，由于工作繁忙或缺乏种植经验，许多人难以对植物进行及时、适量的浇水，导致植物生长不良甚至死亡。传统的花盆浇水方式依赖人工操作，存在效率低下、难以精准控制水量等问题，无法满足现代家庭对植物养护的智能化需求。近年来，嵌入式系统、传感器技术和物联网技术的快速发展，为智能花盆浇水系统的设计提供了新的解决方案。
电子信息工程自动化 基于单片机的多功能盆栽养殖装置设计
weixin_112233的博客
12-06 1084
盆栽种植已经成为一种高雅的生活方式融入人们的日常生活中，在家中种植盆栽的人数不断增多，在一些特殊情况发生时，盆栽种植爱好者会面临无法给盆栽浇水的问题，为解决这个问题，提出一个基于单片机的家居型智能盆栽系统的设计方案，这个家居型智能盆栽系统选用了STM32F103C8T6单片机、LCD1602液晶显示屏、土壤湿度传感器YL-69、温度传感器DS18B20、光照传感器BH1750FVI、蜂鸣器、水泵等元器件作为硬件组成部分，再配合上一些外围电路，完成对应功能模块的程序设计，将程序写入其中，从而构成一个小型的单片
基于单片机的智能浇花(灌溉)系统设计
热门推荐
理论结合实践，开启你的电子学习新方案！
12-20 3万+
智能浇花系统选择AT89C51单片机最小系统作为整体控制芯片。该系统功能为对土壤温度值与湿度值进行实时监测，并及时控制土壤中温度值与湿度值。将测量的温温度值与湿度值返回给单片机进行数据处理通过控制模块进行温湿度控制。智能浇花系统主要分为两个部分：监测模块选用湿度传感器YL-69来对土壤中湿度值进行监测以及温度传感器DS18B20对花周围温度进行实时检测。温度值与湿度值的控制则为连接在单片机上的SRD-05VDC-SL-C继电器，通过控制连接水管的电磁阀开关来实现对土壤浇水。通过电磁阀来控制风扇从而进行温度控
基于Android的智能浇花控制系统设计
m0_47928380的博客
05-21 1880
基于Android的阳台浇花控制系统设计 本设计的主要内容是基于Android的阳台浇花控制系统的设计，主要是检测环境温度信号和土壤湿度信号，并且分别将环境温度信号和土壤湿度信号显示到LCD1602和显示在手机开发的app上，并且可以实现用手机去控制自动浇花，也可以根据设定的温湿度阈值让单片机去控制继电器闭合，从而使得水泵是否进行浇花。本设计的工作原理是基于单片机STC89C52和app的阳台智能浇花系统，本设计分为两个部分，一部分是单片机的自动浇花，即将湿度传感器采集到的模拟数据经...
蓝桥杯单片机第四届初赛程序设计——“模拟智能灌溉系统”设计任务书
你好丶忧愁
03-24 1897
程序设计流程综述模板搭建根据此题要求对模板做出的改变程序设计IIC通信部分（E2PROM和AD）DS1302系统设计 综述 第四届初赛赛题除了基础的独立按键、数码管显示、继电器和蜂鸣器的控制、LED灯的控制以外，难度增加的部分体现在AD和E2PROM。需要涉及到I2C总线驱动程序的调用。 本解析不代表标准答案或官方答案，仅做分享。若有不足或是更好的写法，望在评论区进行指正！ 模板搭建 基础的功能：...
基于STM32的智能花盆系统设计与实现（华为云IOT）
07-11 7435
为基于STM32的智能花盆，系统以STM32为主控芯片，设有土壤湿度检测模块，环境温度检测模块，水泵控制模块、ESP8266联网模块等。 花盆可以通过湿度传感器检测土壤湿度，自动控制水泵进行浇水。通过ESP8266网卡连接华为云物联网平台，将采集的土壤湿度，环境温度上传到华为云平台，可以通过手机APP远程查看花盆的情况，在手机上可以手动开启或关闭浇水，支持远程设置土壤湿度的阀值，根据不同的植物能设置不同的湿度阀值，花盆可以根据传感器的数据与湿度阀值对比自动控制花盆的浇水。
基于STM32的智能盆栽浇水系统设计.pdf
06-28
基于STM32的智能盆栽浇水系统设计涉及到物联网(IoT)技术、嵌入式系统设计、传感器技术以及移动应用开发等多个领域。以下是对标题、描述和部分内容中所包含知识点的详细解析： 1. STM32单片机： STM32是...
基于STM32的智能盆栽浇水系统设计.zip
10-16
"基于STM32的智能盆栽浇水系统设计"这一标题揭示了我们即将探讨的主题，它是一个利用微控制器技术实现的自动化植物养护系统。STM32是意法半导体公司（STMicroelectronics）推出的一系列高性能、低功耗的微控制器，...
基于STM32的智能花盆系统设计与实现(源码).zip
06-21
为了解决盆栽养殖因浇水不善导致植物枯萎死亡的问题，当前设计了一种基于STM32的智能花盆。系统以STM32为主控芯片，设有土壤湿度检测模块，环境温度检测模块，水泵控制模块、ESP8266联网模块等。 工作原理为：花盆...
十五、STM32的TIM（六）（PWM驱动舵机）
weixin_64632926的博客
05-28 641
本章节主要讲解如何在 STM32C8T6 上使用 PWM 驱动舵机。通过按键输入控制，输出以 PWM 信号调整舵机转动角度，从而实现对舵机的精准控制。
【STM32】按键控制LED & 光敏传感器控制蜂鸣器
"謓泽"正在路上朝着"攻城狮"方向"前进四"!
05-28 992
本文介绍了两个STM32单片机应用示例：1.按键控制LED灯：通过独立按键控制LED灯的开关和状态翻转，包含硬件接线图、软件消抖方案及完整代码实现；2.光敏传感器控制蜂鸣器：利用光敏电阻检测光线强度，当光线变化时触发蜂鸣器开关，详细说明了光敏传感器工作原理并附上完整控制代码。两个示例均采用模块化编程，包含初始化函数、状态读取和动作控制函数，展示了STM32的GPIO基本操作应用。
英飞凌SBC芯片TLE9263QX for STM32的库函数与使用
houyawei的博客
05-28 719
英飞凌SBC芯片TLE9263QX for STM32的库函数与使用
stm32 / arduino TPL0401A使用教程
richardgann的博客
05-30 572
以上我们只做了电阻测试，机械式滑动变阻器可以改变阻值，也可以用来改变电压，刚才我们只是用万用表测了BH两端，输出的就是电阻，如果想输出电压，可以将A端接上电压即可，输出的就是电压值。首先我买的是TPL0401A,我发现淘宝上卖的都是A，其实想用C，来作为DCDC的反馈电阻，但是A也能用，这个芯片一共分ABC 三个型号。虽然电阻值有误差，但是做电压分压来说，精度还是蛮高的，结合自己的实际使用场景，看一下这个电阻器，是否符合自己的需求。AB的区别在于地址不同，C的电阻值更大，50k，AB都是10k。
STM32软件SPI和硬件SPI
最新发布
weixin_63207510的博客
06-01 1581
工作过程是：SCK第一个边沿上升沿，主机和从机同时移出数据，主机通过MOSI移出最高位，此时MOSI的电平就表示了主机要发送数据的B7，从机通过MISO移出最高位，此时MISO表示从机要发送数据的B7。工作过程是：SS下降沿时，触发MOSI和MISO输出数据，到SCK上升沿时，开始采样输入数据，下一个SCK下降沿，输出数据B6，下一个上升沿采样输入数据B6。例如，模式0（CPOL=0，CPHA=0）是最常用的模式，它在时钟的上升沿移入数据，在下降沿移出数据。例如，使用SPI模式3时，SCK默认为高电平。
基于STM32的智能水质监测系统设计与实现
"基于STM32的智能水质监测系统设计论文" 本篇论文主要介绍了基于STM32的智能水质监测系统的设计和实现。论文首先介绍了研究的背景和国内外研究现状，然后对系统的功能需求进行了分析，并对技术应用进行了概况。接着...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
