D7805 正电压稳压电路应用——体积小，成本低，性能好

   D7805 构成的 5V 稳压电源为输出电压+5V，输出电流 1000mA 的稳压电源它由滤波电容 C1,C3,防止自激电容 C2、C3 和一只固定三端稳压器（7805）后级加 LC 滤波极为简洁方便地搭成，输入直流电压范围为 7~35V，此直流电压经过D7805 的稳压和 C3 的滤波便在稳压电源的输出端产生了精度高，稳定度好的直流输出电压，本稳压电源可作为 TTL 电路或单片机电路的电源，因其体积小，成本低，性能好，成为目前稳压电源中应用最为广泛的一种单片式集成稳压器件。

一、系统整体框图

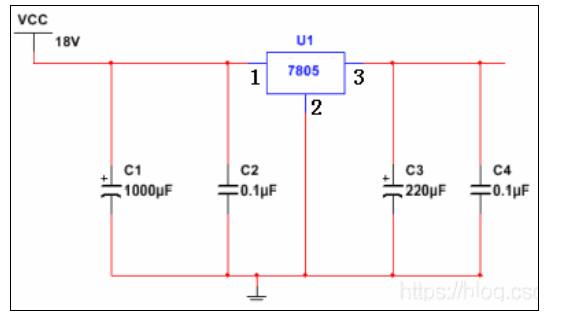

二、总体电路图

三、测试方案及测试结果

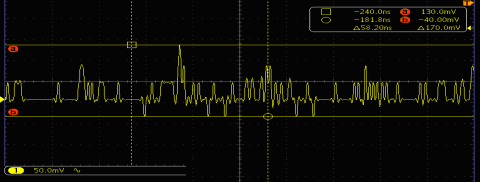

1、VCC＝18V 时，测量纹波峰峰值，测量结果，Uo 纹波峰峰值大约在 170mV~190mV 之间

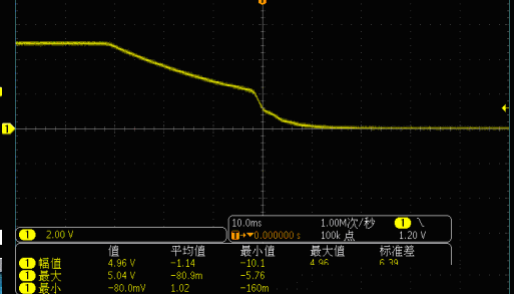

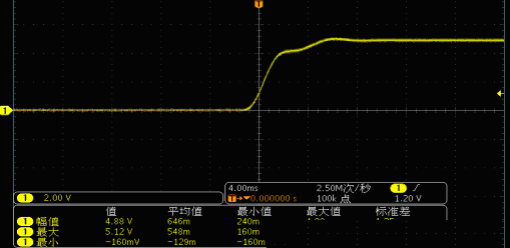

2、利用示波器的单次触发功能测量 Uo 的启动过程和关断过程并记录波形
