1、概况

      D4558 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

       D4558 采用 DIP8、SOP8 的封装形式。

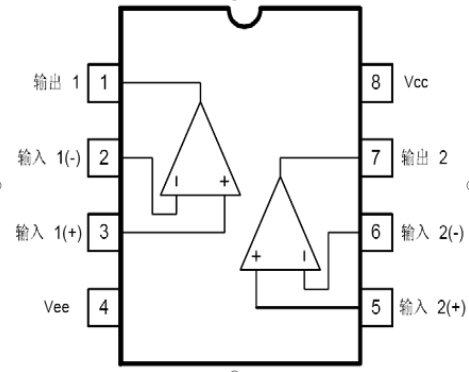

二、引脚信息


三、基本参数

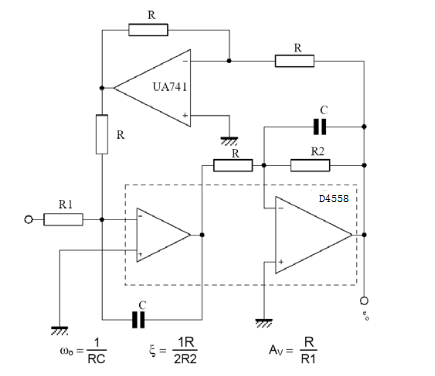

四、参考设计（低通滤波器）
