离网式光伏发电系统?分布式光伏系统?装机容量?并网式光伏发电系统?
离网式光伏发电系统:
一种不依赖国家电网而独立运行的发电系统,它主要由太阳能电池板、控制器(发电控制器/充电控制器)、蓄电池(充电电池)和逆变器组成。
系统组成:太阳能电池板:太阳能转化为直流电能。控制器:对系统进行智能控制,确保电能的合理分配和存储。蓄电池:作为储能设备,在阳光不足或夜间时,为系统提供电能支持。逆变器:将太阳能电池板产生的直流电转换为交流电。
分布式光伏系统:
指利用分散式的可再生能源,在靠近用户端的地方安装光伏发电设施,通过光伏效应将太阳能转化为直流电能,再经过逆变器将直流电转换为交流电,最后通过控制系统将电能供给用户使用或并入电网的系统。
装机容量:
装机容量,全称“发电厂装机容量”,亦称“电站容量”,是指火电厂或水电站中所装有的全部汽轮或水力发电机组额定功率的总和。它是表征一座火电厂或水电站建设规模和电力生产能力的主要指标之一,单位为“kW”。装机容量的确定一般应根据当时当地的客观条件和电力工业建设发展计划的需要,由电力设计院或其他有关技术部门针对各种不同方案进行全面考虑,并经政治、技术、经济等多方面的综合分析比较后才能确定。
此外,整个电力系统内所有火电厂、水电站和其他类型发电厂的装机容量的总和,被称为该电力系统的“装机容量”。电力系统的总装机容量是指该系统实际安装的发电机组额定有效功率的总和,通常以千瓦(kW)、兆瓦(MW)、吉瓦(GW)为单位,其中1GW等于1000MW,1MW等于1000kW。
装机容量的变化反映了电力系统发电能力的增长情况。随着能源结构的调整和可再生能源的发展,不同类型的发电机组装机容量也在发生变化。例如,近年来我国火电装机容量的增长相对放缓,而风电、太阳能发电等可再生能源的装机容量则快速增长。这反映了我国在能源转型和可持续发展方面的努力和成果。
总之,装机容量是电力系统建设和发展的重要指标之一,对于保障电力供应、促进能源转型和可持续发展具有重要意义。
并网式光伏发电系统:
一种利用太阳能进行发电,并将产生的电能直接接入公共电网的发电系统。
新能源发电系统?
2.新能源发电系统分类

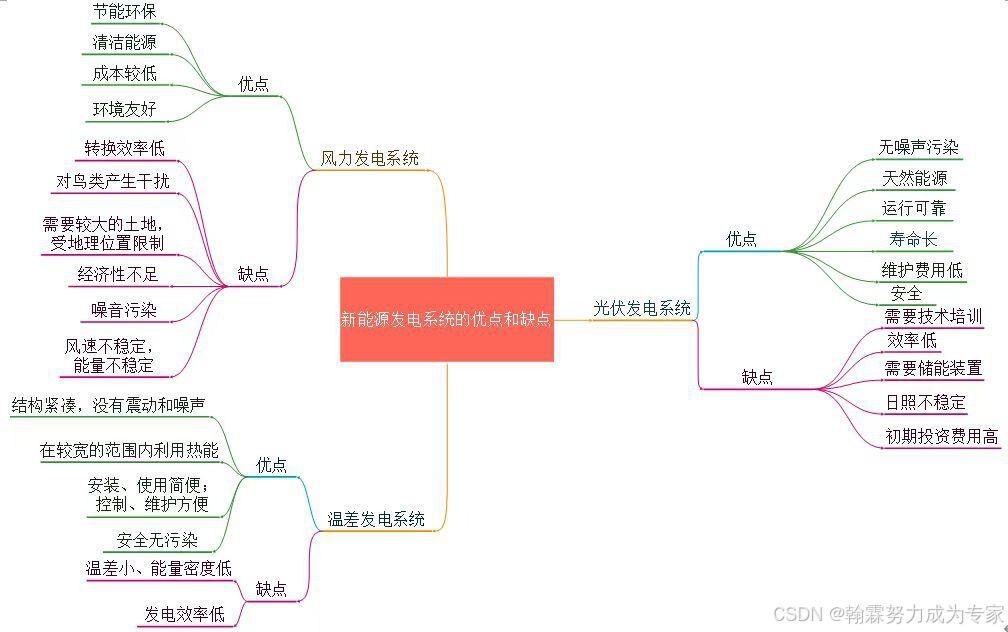

新能源发电系统分为光伏发电系统、风力发电系统、温差发电系统、水力发电系统氢能发电系统、生物质发电等系统,接下来主要对光伏、风力、温差、氢能和其他发电统等新能源发电系统做详尽的叙述。

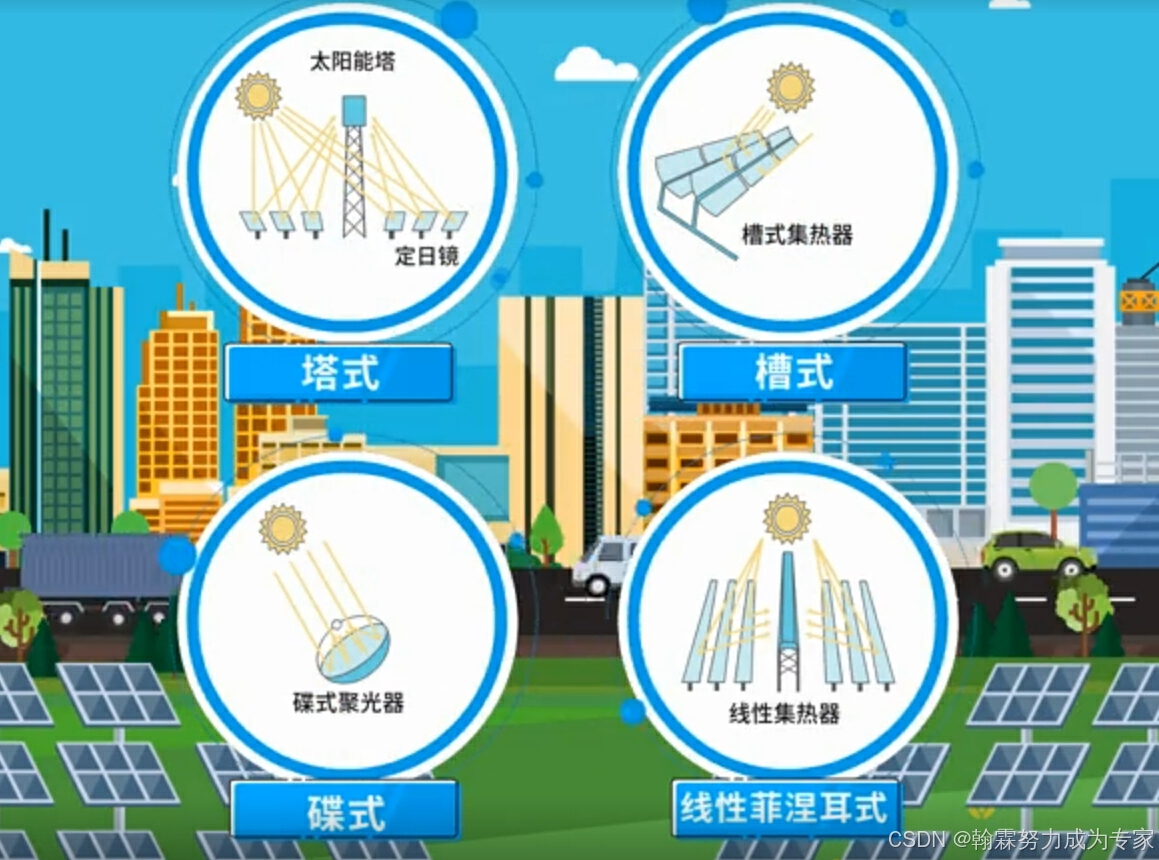

(1)光伏发电系统。太阳能发电根据利用太阳能的方式主要有通过热过程的太阳能发电(塔式发电、抛物面聚光发电、太阳能烟囱发电、热离子发电、热光伏发电及温差发电等)和不通过热过程的光伏发电、光感应发电、光化学发电及光生物发电等。主要应用的是直接利用太阳能的光伏发电和间接利用太阳能的太阳能热发电两种方式。光伏发电系统分为独立光伏系统(又称为离网光伏系统)、并网光伏系统和分布式光伏系统。
独立光伏电站包括边远地区的村庄供电系统、太阳能户用电源系统、通信信号电源阴极保护、太阳能路灯等各种带有蓄电池的可以独立运行的光伏发电系统;(简单来说是独立供电)
并网光伏发电系统是与电网相连并向电网输送电力的光伏发电系统,可分为带蓄电池的和不带蓄电池的并网发电系统。带有蓄电池的并网发电系统具有可调度性,可以根据需要并入或退出电网还具有备用电源的功能,当电网因故停电时可紧急供电,这种系统常常安装在居民建筑上下带蓄电池的并网发电系统不具备可调度性和备用电源的功能,一般安装在较大型的系统二;(简单来说是并入电网)
分布式光伏发电系统,又称分散式发电或分布式供能,是指在用户现场或靠近用电现场配置较小的光伏发电供电系统,以满足特定用户的需求,支持现存配电网的经济运行布式光伏发电运行模式是在有太阳辐射的条件下,光伏发电系统的太阳能电池组件阵列子太阳能转换输出的电能,经过直流汇流箱集中送入直流配电柜,由并网逆变器逆变成交电供给建筑自身负载,多余或不足的电力通过连接电网来调节。
(2)风力发电系统。风能是一种清洁无公害的可再生能源。风力发电是利用风能来发,而风力发电机组是将风能转化为电能的机械 。桨叶具有良好的空气动力外形,在气流作用下能产生空气动力使风轮旋转,将风能转换成机械能,再通过齿轮箱增速,驱动发电机运转。由于风速随时在变化,风电机组处在野外运行,承受十分复杂恶劣的交变载荷,目前风电机组的设计寿命是20年,机组的可利用率要达到95%以上。
风力发电的运行方式主要有两类,一类是独立运行供电系统,即在电网未通达的偏远地区,用小型风电机组为蓄电池充电,再通过逆变器转换成交流电向终端电器供电,单机容量一般在100W~10kW,或采用中型风电机组与柴油发电机或太阳光电池组成混合供电系统,系统的容量约10~200kW,可解决小的社区用电问题。另一类是作为常规电网的电源,与电网并联联网风力发电是大规模利用风能最经济的方式。机组单机容量为150kW~1650MW,既可以单独并网,也可以由多台,甚至成百上千台组成风力发电场,简称风电场。
风电技术进步很快,风电机组高科技含量大,机组可靠性提高,虽然目前风电机组成本还比较高,但随着生产批量的增大和进一步技术改进,成本仍将继续下降。现代风力发电机技术在中国的开发利用起源于20世纪70年代初。经过初期发展、单机分散研制、示范应用、重点攻关、实用推广、系列化和标准化6个阶段的发展,无论在科学研究、设计制造还是试验、示范、应用推广等方面均有了长足的进步和很大的提高,并取得了明显的经济效益和社会效益,特别是在解决常规电网外无电地区农牧渔民用电方面走在世界的前列,生产能力、保有量和年产量都居世界第一。
(3)温差发电系统。温差发电技术是利用温差电材料的塞贝克效应直接将热能转换成电能的一种新型清洁能源技术。温差发电法是利用温差进行发电。不同水层之间的温差很大,一般表层水温度比深层或底层水高得多。发电原理是温水流入蒸发室之后,在低压下海水沸腾变为流动蒸气或丙烷等蒸发气体作为流体,推动透平机旋转,启动交流发电机发电,用过的废蒸气进入冷凝室被深层水冷却凝结,再进行循环。
由于独特的优势,温差发电技术在航天、军用领域展示了很好的应用前景同时作为一种绿色环保的发电方式,近年来民用领域的应用同样发展迅速。尽管目前温差发电的效率普遍低于14%,但随着新型高性能热电材料以及性能可靠的温差发电器的研究与开发,温差发电技术将会更大地发挥其在低品位能源利用方面的优势。
随着环保意识的加强以及对传统能源未来匮缺的担心,充分利用温差发电的技术手段日益受到关注。2003年黎巴嫩大学的学者将温差发电器的热端与该国的一种做饭用的火炉外壁连接,冷端置于空气中,利用炉壁的高温与环境的温差来发电。其实验中所使用的温差电元件即产自中国,因为中国的元件性价比最高,该设备实验中单片元件可产生4W的电功率。中国目前已成为世界上最大的温差电元件生产出口国,这为我国未来温差发电的广泛应用打下了坚实的基础。
(4)氢能发电系统。要将氢能转化为电能,目前有两种方法:一种是利用氢能发电机;另一种是燃料电池(fuel cell,FC)。
氢能发电机和普通的发电设备相比,首先是环保,几乎没有有害物体的排放,而且在运行过程中无噪声、可移动。尽管氢能发电机在原理上和传统内燃机大致相同,都要经过吸气、压缩、爆炸、排气这些过程、从而带动发电机输出电流,但是氢能发电的过程需要制氢装置和氢能发电机协同作用。当用电量比较小的时候,制氢装置就通过电解水来制氢气,储存氢能,当用电高峰期来临的时候再用氢能发电机发电,然后送入电力传输网。
储能系统技术?
近年来,随着能源消费和环境治理的压力不断增大,人类社会对能源系统的需求不断增加。控制电力成本,更换老化的基础设施,提高电力系统的灵活性和可靠性,减/少二氧化碳排放,减轻大气环境的变化,电力需求越来越高,为偏远地区提供可靠的电力支待已成为这场能源革命的关键。储能系统(energy storage system,ESS)采用清洁能源,满足节能减排的要求,因此近年来得到了大力发展。
1.2.1储能系统类型及其特点

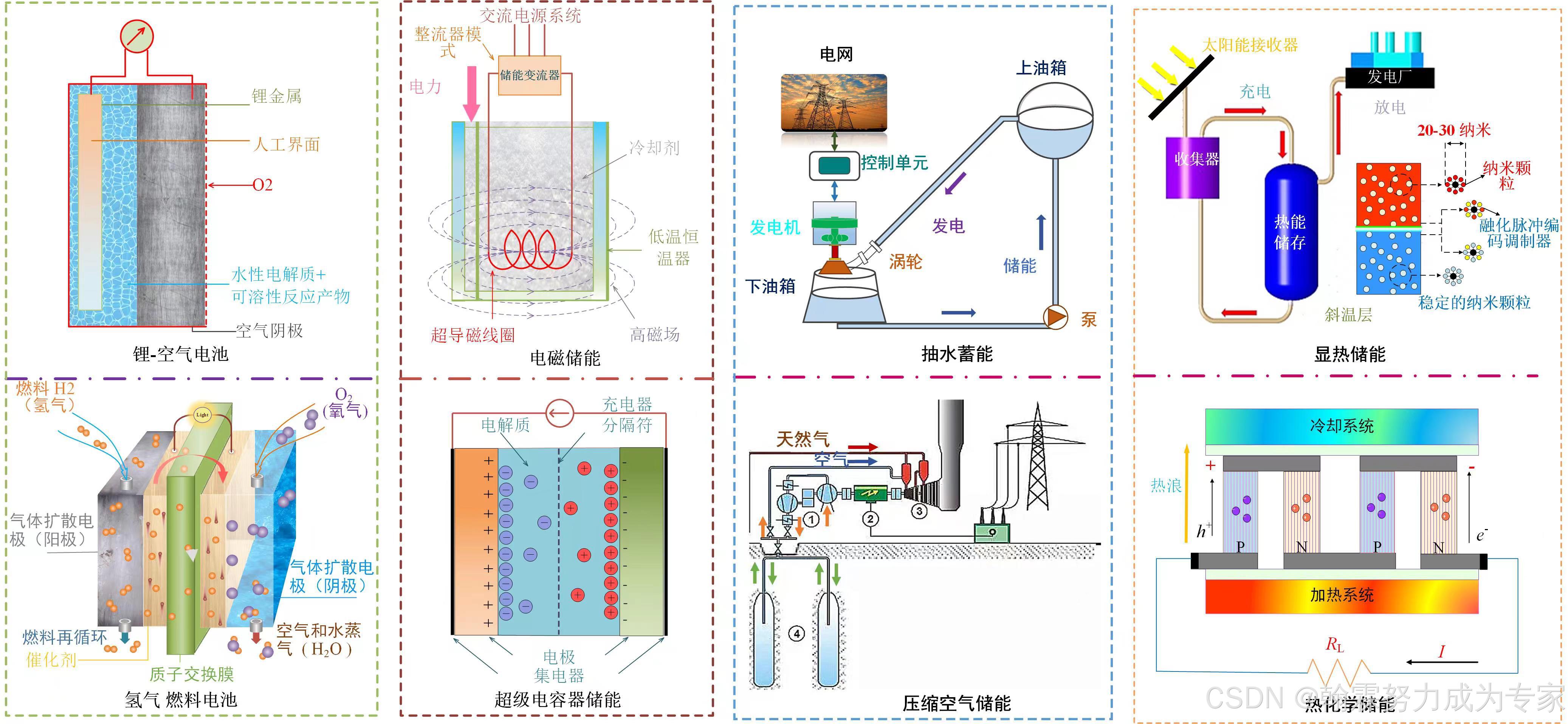

随着储能技术的不断发展和成熟,储能技术广泛应用于各个领域,图1.2.1给出了几种常见的储能形式的特性,不同的储能形式表现出不同的技术特性,尤其是能量特性。
1.机械能储能
机械能储存是通过机械能与电能的转换,即电能以机械能的形式储存,实现能量的储存和释放。主要的储能类型有抽水蓄能、压缩空气储能、飞轮储能。
(1)抽水蓄能。抽水蓄能技术目前较成熟,累计装机容量大,使用寿命长。它的工作原理是在蓄能时将下游水库的水抽到上游水库,在释放能量时利用上下游水库的水位差进行水力发电,从而灵活地实现水的势能与电能之间的柔性转换。
抽水蓄能的优点是容量大、寿命长、成本低。利用电能驱动水资源储存势能,然后将势能转化为电能,是一种应用广泛的储能技术。循环效率可达75%,主要用于调节峰值能量频率和相位调制,并提供备用容量。但受地质地理条件和施工工期的制约,并不是普遍适用。
(2)压缩空气储能.压缩空气储能利用多杂的电能许大储能空回中的型气压案、必要时开放出空气相动汽轮机发电。根据于迷过利工作族的不码,压缩华气储能可分为料充燃烧型和非燃烧型。压缩空气储能由压编s气和电动机嗽动。释族限缩型气,维动装整发电、从而实现内熊与电能的转换。
压缩空气健能的优点是其储能容量大、周期长、效率高,多用于调峰、变频满速、份布式储能、发电设备等、此外,强满需要各种类型的存储能源,以加强电网和维持负藏水平(永久或便携式,长期成短期存储、所需的最大功率等).缺点是对施工场地的地理条件要求较高。此外,辅助燃烧型压缩空气储能还需要化石燃料,存在气体污染排放问题。
(3)飞轮储能。飞轮通过加速转子(飞轮)以动能的形式储存能量。利用电力电子器件实现飞轮在发电机和电动机工作模式之间的切换,实现机械能和电能的转换。飞轮储能的明显优点是瞬时功率高、转换效率高、响应速度快。更适合瞬时功率要求较高的应用场景。目前低速飞轮储能技术相对成熟。相比之下,高速飞轮储能需要进一步突破的关键技术更多,如复合材料结构技术、高温超导磁轴承技术、高速电机技术。
2.电磁储能
电能以电场或磁场的形式存储在超导体和超级电容存储单元中,这是目前比较常见的。
(1)超导体。超导储能是指通过超导磁体直接储存或释放电磁能。超导体具有储能效率高、能量功率密度大、使用寿命长等优点。然而,目前它们处于技术研发阶段,需要更高的制造成本。超导体技术、大容量功率转换系统、低温系统、电流引线等关键技术需要进一步突破。
(2)超级电容器。根据不同的电极材料和充放电工作原理,超级电容器可分为电双层电容器和法拉第电容器。该装置使用由特殊材料制成的电极和电解质之间形成的界面双层来存储能量。超级电容器储能的优点包括充电和放电效率高、寿命长、高功率密度和广泛应用温度范围。它在高功率要求的场合具有广阔的应用前景,但其主要缺点是能量密度低。 由于该方法的自放电能量约为每天5%,因此难以应用于能量需求较高的场景。
3.电化学能
电化学能是根据电池的电化学反应原理,实现电能和化学能的转换。电化学储能最突出的优点是其响应速度快、安装灵活、施工周期短,为未来能源领域提供了广阔的发展前景。电化学储能方法主要有锂离子电池、铅酸电池、流体电池和钠硫电池。
4.热能
5.化学能
