3.PSCAD教程

PSCAD教程PDF版：

http://链接: https://pan.baidu.com/s/1QM22orgCFnkpyjQn5l4YwA?pwd=xbvv 提取码: xbvv 复制这段内容后打开百度网盘手机App，操作更方便哦

第一章： 引言

PSCAD/EMTDC 是电力系统分析中的专业仿真工具。

PSCAD 是用户仿真界面，EMTDC 是仿 真引擎。PSCAD/EMTDC 最适合瞬时发生仿真，即我们熟悉的电磁暂态。 PSCAD 图形界面大大提高了 EMTDC 的功能。它使用户用图形的方式创建一个电路进行仿真 分析结果，并在一个完全统一的图形环境中处理数据。

以下为使用 PSCAD/EMTDC 时的一些常用部件

• Resistors电阻, inductors电感, capacitors电容器

• 相互耦合绕组如transformers变压器

• transmission lines 传输线，cables电缆

• Current and voltage sources电流源和电压源

• Switches开关，breakers短路器

• Protection保护 和relaying继电器（保护和延时）

• Diodes二级管, thyristors晶闸管，GTOs可关断晶闸管

• Analog and digital control functions模拟和数字控制功能

• AC and DC machines交、直流发电机, exciters励磁机, governors调速器, stabilizers 稳定器和

inertial models惯性模式

• Meters 计数器和 measuring functions测量功能

• Generic DC and AC controls通用交流直流控制

• HVDC高压直流输电, SVC静止无功补偿器, 与其它 灵活控制器FACTS controllers

• Wind source, turbines and governors 风机,蜗轮机和调速器

第二章  PSCAD工作环境

1.工作区：

master是主库。

其他的是附库。

files:是分支按照项目组件的层次来组织文件树，每个组件都有自己的文件夹，这样可以方便地对项目中的各种文件进行分类和管理

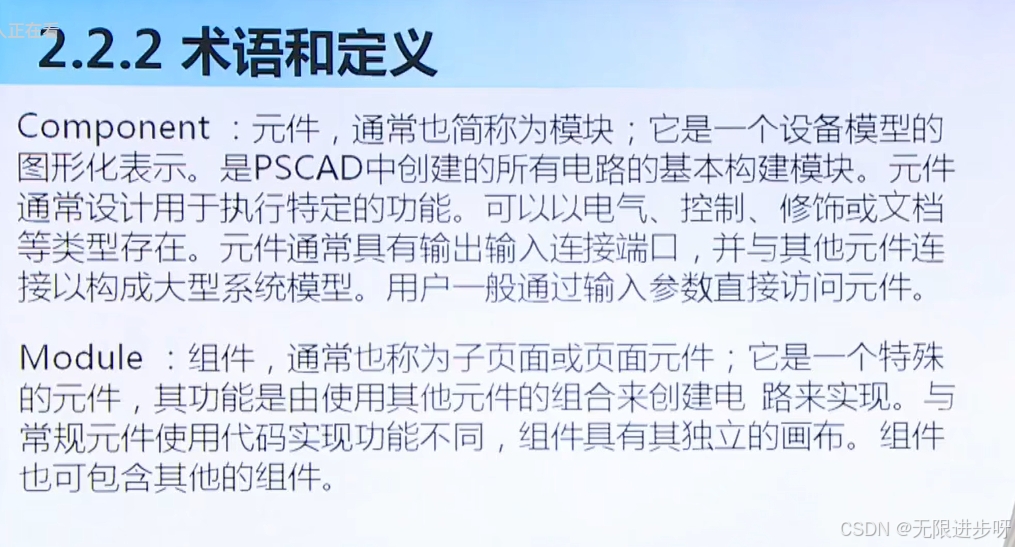

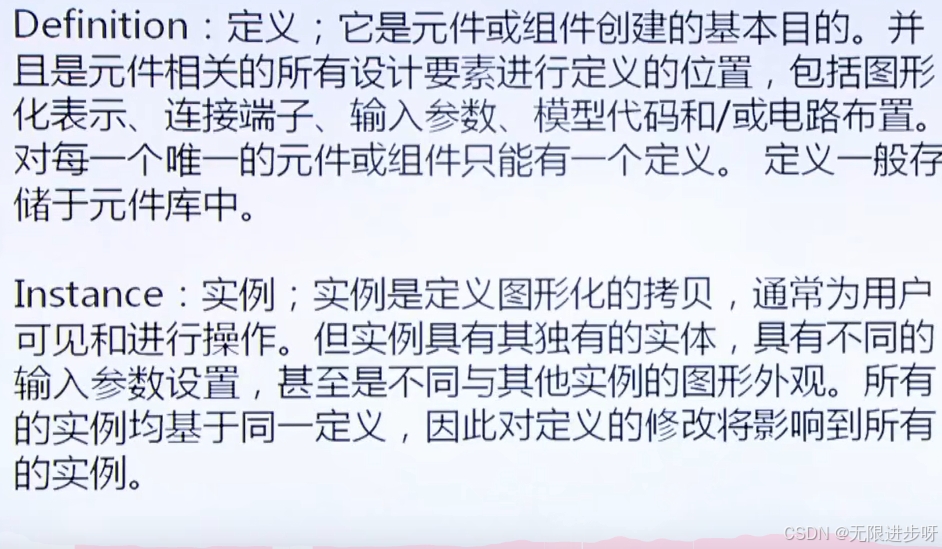

definitions（定义）:是元件或模块的底层“蓝图”，它定义了相关模型的所有设计方面。可以参数设定（定义了元件或模块的所有参数），模型构建（定义了元件的模型代码），图像表示（定义了元件在PSCAD界面中的图形外观）

simulations（仿真）是整个软件的核心功能之一，它允许用户对电力系统进行模拟和分析，以研究系统的动态行为、性能和稳定性。离线模型运行

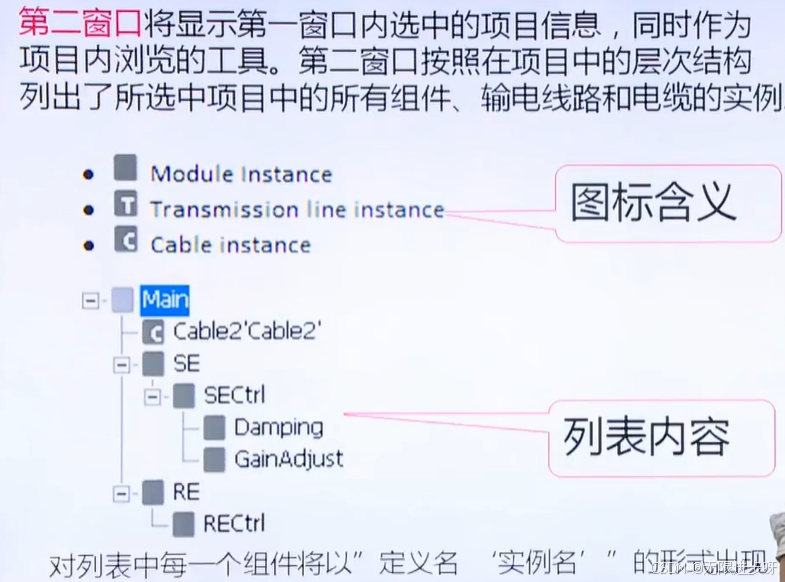

第二个窗口：

 输出窗口：

1.Build Messages:

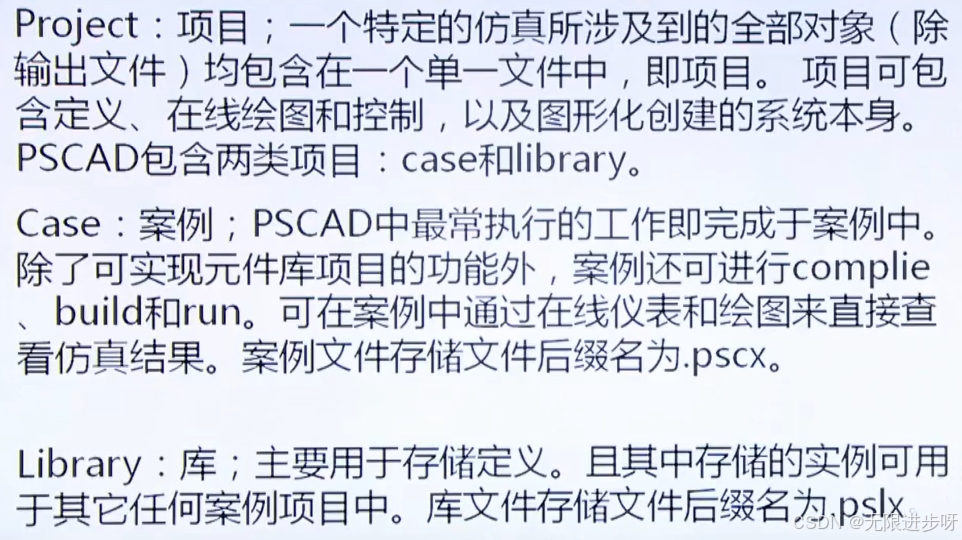

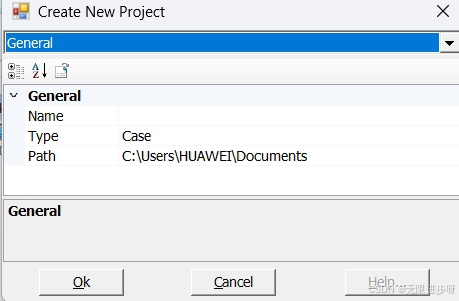

创建仿真的流程：

1. 填名字，类型选择Case事件，在选择地址。



 2.基本设置

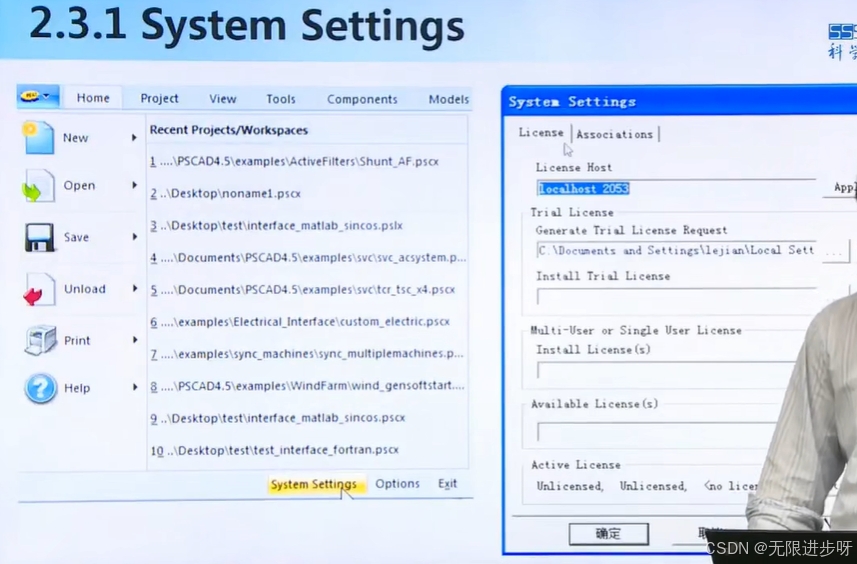

1.SystemSettings ：“System Settings”指的是系统设置。它用于进行文件类型及打开应用程序的关联性设置，这样用户就可以在PSCAD中结合使用File reference元件，方便地打开相应应用程序对文件进行操作。

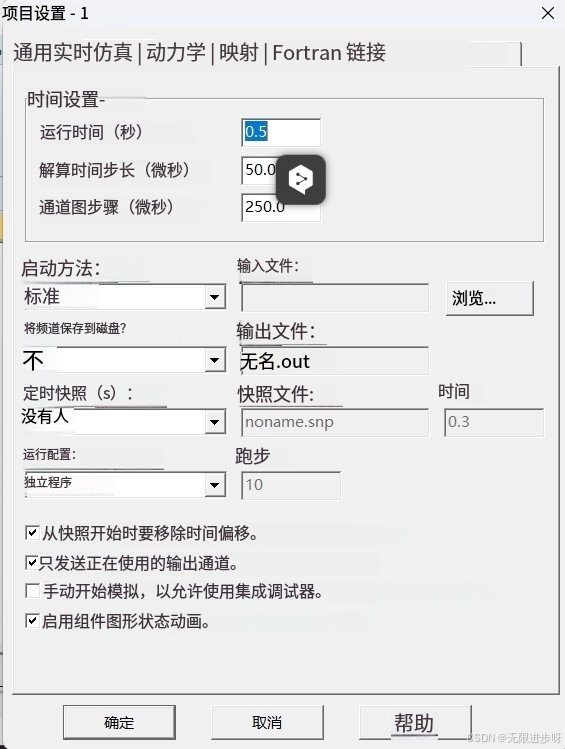

“Project Setting”指的是项目设置。

它用于配置与当前项目相关的各种参数和选项，以确保仿真能够按照用户的需求和期望进行。以下是关于“Project Setting”在PSCAD中的具体含义和作用的详细解释：

Project Setting的含义

• 项目参数配置：Project Setting是PSCAD中用于对项目进行各种参数设置的功能。通过它，用户可以对仿真过程中的关键参数进行详细配置，以满足特定的仿真需求。

• 仿真环境定制：它允许用户根据具体的电力系统仿真需求，对仿真环境进行定制化设置，从而优化仿真过程，提高仿真结果的准确性和可靠性。

Project Setting的具体作用

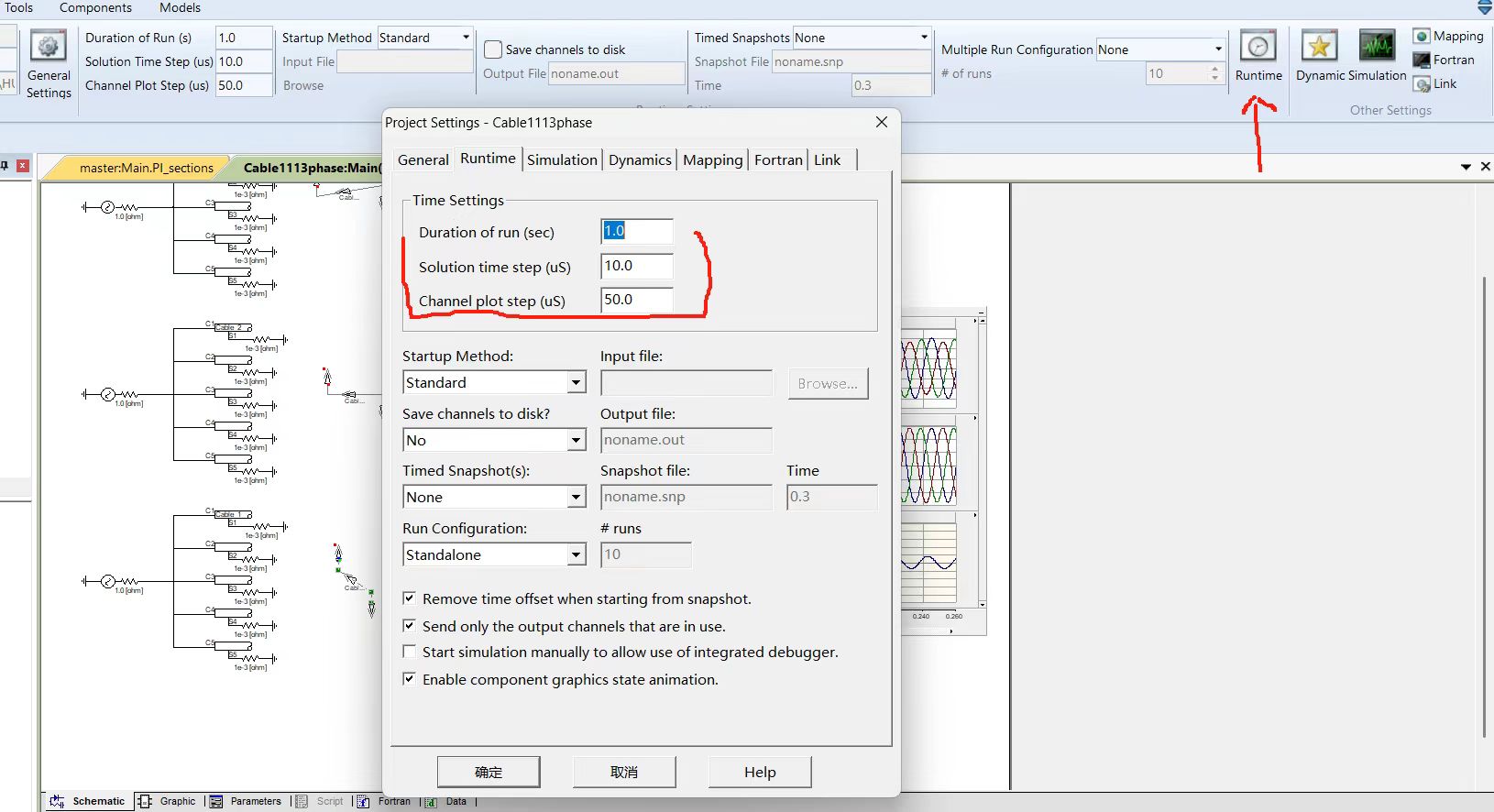

• 仿真时间设置：用户可以在Project Setting中设定仿真的总时间（Duration of run），以确定仿真过程将持续多久。例如，可以将仿真时间设为0.3到0.5秒。

• 计算步长调整：用户可以设置计算步长（Solution time step），这会影响仿真的精度和速度。较小的步长可以提高精度，但会增加计算时间；较大的步长则会加快仿真速度，但可能导致结果不够精确。

• 绘图步长设定：用户还可以设定绘图步长（Channel plot step），这决定了仿真结果在绘图时的采样频率。

• 输出文件配置：在Project Setting中，用户可以指定仿真结果的输出文件名，以便在仿真结束后能够方便地找到和分析结果。

• 其他设置：此外，用户还可以在Project Setting中进行其他相关设置，如添加注释等

• 可以通过设置时间来对仿真分段实验。b站有：

• http://【PSCAD软件基本操作及中高级应用】https://www.bilibili.com/video/BV1yV411d7GP?p=3&vd_source=fedb10d2d09f5750366f83c1e0d4a759http://【PSCAD软件基本操作及中高级应用】https://www.bilibili.com/video/BV1yV411d7GP?p=3&vd_source=fedb10d2d09f5750366f83c1e0d4a759

“Canvas Settings”指的是画布设置。它用于配置与当前画布相关的各种参数和选项，以确保用户在建模与仿真过程中能够按照需求进行操作。以下是关于“Canvas Settings”在PSCAD中的具体含义和作用的详细解释：

Canvas Settings的含义

• 画布参数配置：Canvas Settings是PSCAD中用于对画布进行各种参数设置的功能。通过它，用户可以对仿真模型的显示和连接等方面进行详细配置，以满足特定的建模需求。

• 建模环境定制：它允许用户根据具体的电力系统建模需求，对画布的显示内容和连接方式进行定制化设置，从而优化建模过程，提高建模效率和准确性。

Canvas Settings的具体作用

• 母线电压监测设置：用户可以在Canvas Settings中设置母线电压监测功能，这样在仿真过程中可以动态显示母线元件的电压有效值，方便用户实时监控系统的电压状态。

• 虚拟连线显示设置：用户还可以设置虚拟连线的显示，通过选择是否显示相关信号之间的虚拟连线，可以让模型的连接关系更加清晰，便于理解和分析系统的电气连接。

• 网格显示设置：Canvas Settings中还可以选择是否显示网格，这有助于用户在画布上更精确地放置和对齐组件，使模型布局更加整齐和规范。

• 其他显示设置：此外，用户可能还可以在Canvas Settings中进行其他显示相关的设置，如调整组件的显示方式、颜色等，以满足不同的建模需求和偏好。

3.原件的含义

Passive 库

是指无源元件，即自身不能产生能量，只能消耗、储存或传输能量的元件。

1.电阻（R） ：对电流有阻碍作用，能将电能转化为热能消耗掉，在电路中可限制电流大小、分配电压等。比如一个 1kΩ 的电阻，当有 1mA 的电流通过时，其两端会有 1V 的电压降。

2.电容（C） ：能储存电荷，具有通交流、阻直流的特点，在电路中可用于滤波、耦合、旁路、调谐等。例如在电源滤波电路中，使用较大容量的电容可滤除电源中的纹波。

3.电感（L） ：通直流、阻交流，对直流电流相当于导线，对交流电流则有阻抗，可用于滤波、振荡、扼流等电路。如在低通滤波器中，电感与电容配合可滤除高频信号。

4.电线：电线是用于在PSCAD电路画布上互连组件实例的图形线。电线可以承载电信号，在这种情况下，它用于将节点电连接在一起。电线也可以用作数据信号路径，其中两个数据点之间的连接迫使连接点相等。电线可以手动添加到画布中，如“将组件添加到项目中”和“连接组件”中所述，也可以使用“电线模式”绘制。

5.接地：是一个电节点，所有节点电压测量都是从该节点进行的。按照惯例，它被赋予节点编号零(0)。一个子系统中的所有接地节点都被认为连接在一起。

6.RLC 滤波器系列：这个滤波分支只会通过接近谐振频率的频率。因此，将分支放在线路和接地之间将起到缺口滤波器的作用，吸收线路的谐振频率。滤波器参数可以输入为R、L和C或Q、MVAr。

7.高通 RLC 滤波器:该滤波器的支路阻抗随着频率的增加而减小。将支路置于线路和接地之间将吸收高于“截止频率”的频率。滤波器参数可以输入为R、L和C或Q、和MVAr。

8.带通RLC滤波器:这个滤波分支只会通过一个频率范围。因此，将分支放置在行和接地之间将起到缺口滤波器的作用，吸收来自行的谐振频率。滤波器参数可以输入为R、L和C或O、和NVAr。

9.C-Type Filter   C型滤波器
  此组件模型C型滤波器。此滤波器的意义在于，其元素的选取使得它在基频时具有纯电容性，从而将功率损耗降低到最小。此组件可用于单相或三相、单线电路。

一种用于电力系统中用于改善电能质量的元件，主要用于滤除特定频率的谐波或进行无功补偿。

主要作用

1. 谐波滤波

   • C型滤波器可以设计为特定频率的谐波滤波器，用于抑制和滤除电力系统中的谐波电流和电压。

   • 通过选择合适的电容和电感值，可以使滤波器在特定的谐波频率（如5次、7次等）处呈现低阻抗，从而为谐波提供一个低阻抗路径，减少谐波在系统中的传播。

2. 无功补偿

   • C型滤波器可以提供容性无功功率，用于补偿系统中的感性负载，提高功率因数。

   • 通过提供必要的无功功率，可以稳定系统电压，减少电压波动和电压降。

3. 提高电能质量

   • 通过滤除谐波和补偿无功功率，C型滤波器有助于改善整个电力系统的电能质量。

   • 减少谐波畸变，提高电压和电流的正弦波质量，从而保护敏感设备免受谐波影响。

应用场景

• 变流器输出侧：在使用变流器（如逆变器或整流器）的系统中，C型滤波器可以安装在变流器的输出侧，用于滤除变流器产生的谐波，改善输出波形。

• 长电缆线路末端：在长电缆线路末端，C型滤波器可用于补偿电缆的充电功率，防止电压升高（容升现象），维持电压稳定。

• 敏感负载前端：在为敏感负载（如精密仪器、计算机设备等）供电的系统中，C型滤波器可以安装在负载前端，提供清洁的电力，保护设备免受谐波干扰。

工作原理

• C型滤波器的结构：由电容器（C）、电感（L）和电阻（R）组成。

• 谐振频率：通过调整电容和电感的值，可以使滤波器在特定频率下谐振，从而对该频率的谐波呈现低阻抗。

• 无功补偿：电容器提供容性无功功率，补偿系统中的感性无功功率，提高功率因数。

10. Runtime Configurable Passive Branch   运行时可配置被动分支
    此组件可用于定义一个简单的、可运行时配置的串联被动分支(即在多实例模块中，它将支持不同的R、L和C参数值)。该组件可用于单相或单线三相电路。组件中的每个单独元素都可以启用/禁用，提供所有可能的串联。组合。并行组合可以通过使用多个组件来构建。
   高级用户还可能在设计“黑盒”模块时发现此组件很有用，在这些模块中，其他用户无法看到实际的RLC参数。用户应该注意，如果此组件被配置为具有某种类型(例如电容)并且在模拟过程中该参数值变为非正数，则该部分(即电容)将不被建模。如果所有指定的值都变为非正数，则该分支将被建模为开路分支(即开路开关)。

是一个非常灵活和强大的元件，它允许用户在仿真过程中动态地配置和改变支路的参数。

作用

1. 动态参数调整：

   • 允许用户在仿真运行时动态调整支路的参数，如电阻、电感、电容等。

   • 用户可以在仿真过程中根据需要实时改变这些参数的值，以观察系统对这些变化的响应。

2. 模拟不同的电路配置：

   • 可以通过编程或手动输入的方式，在仿真过程中切换不同的电路配置。

   • 例如，可以模拟电路元件的故障、维护或更换等情况。

3. 灵活性和可扩展性：

   • 由于其参数可以在运行时调整，因此可以在不同的仿真场景中使用同一个模型，只需调整参数即可。

   • 这种灵活性使得模型更具通用性和可扩展性。

应用场景

• 研究电路对参数变化的敏感性：在设计电路时，可以使用 Runtime Configurable Passive Branch 来研究电路对不同参数变化的敏感性，有助于优化设计。

• 模拟故障条件：在电力系统仿真中，可以模拟元件故障（如电阻突然增大）来研究系统在故障条件下的行为。

• 实时控制和优化：在实时控制系统中，可以根据系统状态动态调整电路参数以优化性能。

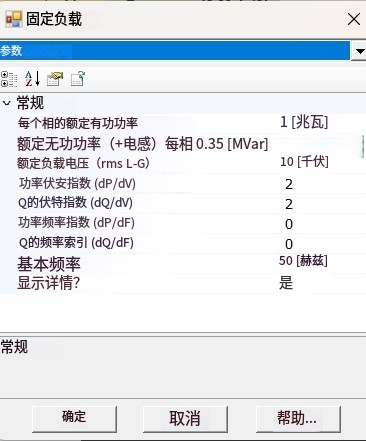

11.Fixed Load (1 and 3-Phase, LG)   固定负载(1相和3相，LG)
  该组件将负载特性建模为电压幅值和频率的函数，其中负载的有功功率和无功功率分别使用众所

用于模拟固定负载，可以是单相或三相的。

P=等效负载有功功率
P=每相额定有功功率
V=负载电压
电压= 额定负载电压(RMS，L-G)
NP=dP/dV 实际功率的电压指数
KpF=dP/dV频率指数用于有功功率
Q=等值负载无功功率
Q=每相额定无功功率(+电感)
ON=dO/dV 电压指数无功功率KoF=dQ/dF 频率指数无功功率
注意:dq、dp、dv和df均为所有单位量的值

12.Three-Phase Resistive Load三相电阻负载
描述此组件模型是一个三相、无源线性分支。其电阴值根据用户输入的额定条件计算得出，并在整个仿真过程中保持不变。可以选择Y和A负载配置。

13.Bus（母线）

它用于模拟电力系统中的母线节点。母线在电力系统中是一个连接点，用于连接不同的电气元件，如发电机、变压器、线路和负载等。它是一个电压源，用于定义系统的电压等级和频率。

14  3-Phase Short  三相短路
此组件用于在三维电信号上提供通用连接(即短接)。以下图表说明了其使用:

三相短路是电力系统中三相电路（A、B、C三个相线）之间意外直接连通的现象。

通俗来说，就像原本三条独立供电的火线突然被金属物体或电弧直接连接在一起，导致电流瞬间暴增

特点：只是电流变得极大、电压骤降。

15 Pin 引脚

可用于强制两个重叠的Wires(无论是数据还是电气)之间建立连接。

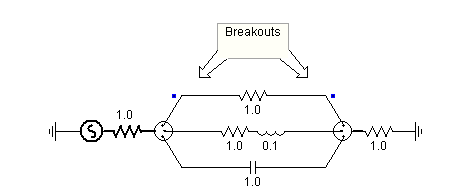

 16. 3-Phase to SLD Electrical Wire Converter (Breakout)

是一个用于将三相电气系统转换为单线图（SLD，Single Line Diagram）表示的元件。这个元件的主要功能是将三相系统的多根导线（通常为三相四线或三相三线）转换为单线图中的单根导线表示，以便简化模型的显示和分析。

工作原理

• 三相到单线的转换

  • 该元件将三相系统的三相电压和电流转换为单线图中的单相等效值。这种转换通常基于对称分量法或平均值计算，以确保单线图表示能够准确反映三相系统的特性。

• 保持电气特性

  • 在转换过程中，元件会保持三相系统的电气特性，如功率、阻抗等，确保转换后的单线图表示在电气性能上与原始的三相系统一致。





Sources 库

是指各种电源和信号源元件，这些元件用于为电路或系统提供激励信号，是电路仿真中的重要组成部分。

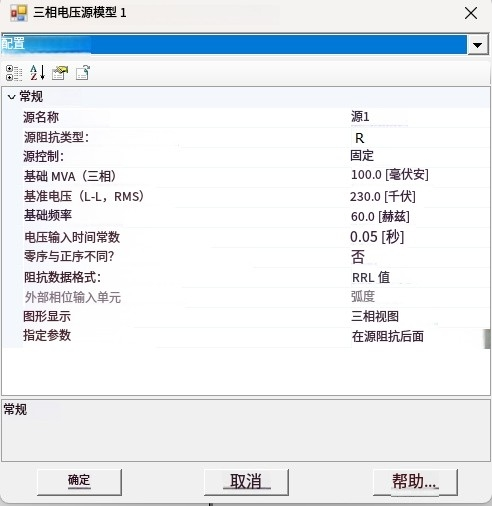

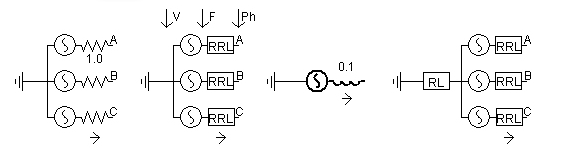

1.Three-Phase Voltage Source Model 1三相交流电压源

它主要用于为电力系统仿真提供三相交流电源.

参数设置

1. 相电压幅值（Phase Voltage Magnitude）

   • 设置每相电压的幅值，单位通常为伏特（V）。

2. 频率（Frequency）

   • 设置电压源的频率，单位为赫兹（Hz），通常为50 Hz或60 Hz。

3. 相位角（Phase Angle）

   • 设置每相电压的初始相位角，单位为度（°）。三相电压通常具有120°的相位差。

4. 中性点连接（Neutral Connection）

   • 可以选择是否连接中性点，以及中性点的接地方式。

2.Three-Phase Voltage Source Model 2

是另一种用于模拟三相交流电压源的元件

参数设置

1. 相电压幅值（Phase Voltage Magnitude）

   • 设置每相电压的幅值，单位通常为伏特（V）。

2. 频率（Frequency）

   • 设置电压源的频率，单位为赫兹（Hz），通常为50 Hz或60 Hz。

3. 相位角（Phase Angle）

   • 设置每相电压的初始相位角，单位为度（°）。三相电压通常具有120°的相位差。

4. 中性点连接（Neutral Connection）

   • 可以选择是否连接中性点，以及中性点的接地方式。

5. 电压波动和畸变（Voltage Fluctuation and Distortion）

   • 可能支持设置电压波动、谐波畸变等特性，以模拟更复杂的电源条件。

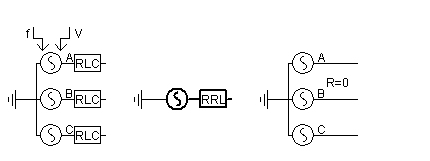

 此组件模型3相交流电压源，其中源阻抗可以指定为理想(即无限总线)。

此源可以通过固定、内部参数或可变外部信号进行控制。外部输入描述如下:
·V:线对地，峰值电压幅值【kV】
·f:频率【Hz】

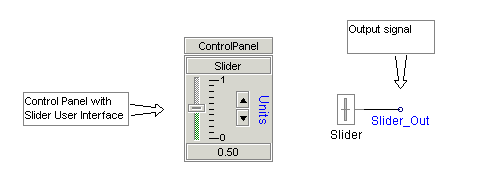

您可以将滑块连接到这些外部输入，以便在运行时方便地进行手动调整，或使用控制系统输出进行动态调整

3.Single-Phase Voltage Source Model 2 元件

是一种用于建模单相电压源的元件，以下是详细介绍：

基本功能

• 它的主要作用是为单相电路提供一个稳定的电压源，就像生活中的单相电源插座为单相用电设备供电一样，在单相电力系统仿真中，该元件作为电路的能量源头，为后续的电路元件提供电能。

参数设置

• 幅值设置 ：可以设置输出电压的幅值，例如在常见的 220V 单相电路仿真中，可将幅值设定为 220V 左右，以模拟实际的单相电压等级，满足不同单相设备的供电需求。

• 频率调整 ：能够调整电压的频率，一般常见的工频是 50Hz 或 60Hz，在一些特殊的单相电力系统仿真或电子电路仿真中，可根据需要设置不同的频率。

• 相位定义 ：可以定义电压的相位，这样可以根据需要与其他单相电压源或三相系统中的单相进行相位匹配或相位差设置，以满足各种电路连接和分析的要求。

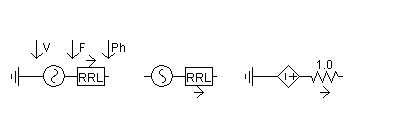

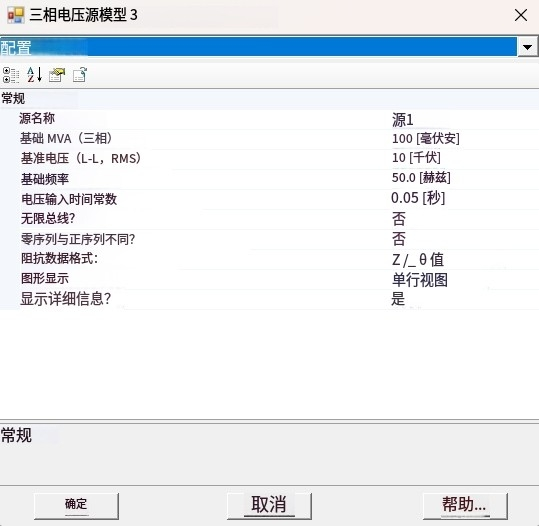

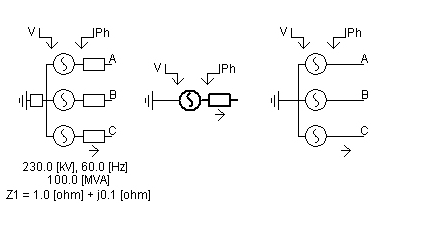

4.Three-Phase Voltage Source Model 3 元件

 是一种用于模拟三相电压源的元件，主要用于为三相交流系统提供电能.

这个元件是一个三相交流电压源。你可以给它设定正序和零序源阻抗（类似于系统的内部电阻和电感），也可以选择理想源，这种情况下相当于电压源的阻抗为零，电压不会因负载变化而改变。这个源的阻抗是当作串联的电阻和电感组合（不是并联的）来建模的。

这个元件可以显示一些基本信息，比如额定电压（单位是千伏）、频率（单位是赫兹）以及额定视在功率（单位是兆伏安）。同时也会显示正序阻抗的数据。这个电压源需要外部控制来调节输出。

在外部控制方面，有两个输入端：

• V：用于控制线电压的有效值，单位是千伏（kV），有效值是一个用于表示交流电大小的参数，可以理解为交流电的平均电压值。

• Ph：用于控制相角，单位是度（°），相角代表交流电压波形的起始位置。

你可以连接一个滑块到这些输入端，以便在运行时手动调整电压和相位角。也可以用控制系统的输出信号来动态调整这些参数，实现自动控制。

在设置源阻抗时，你可以选择两种格式输入：

• 直角坐标形式（R +jX）：R 是电阻部分，X 是电抗部分，这种方式适合在有明确电阻和电抗分量时使用。

• 极坐标形式（Z/q）：Z 是阻抗的大小，q 是阻抗的角度，这种方式适合用阻抗的大小和方向来表示。

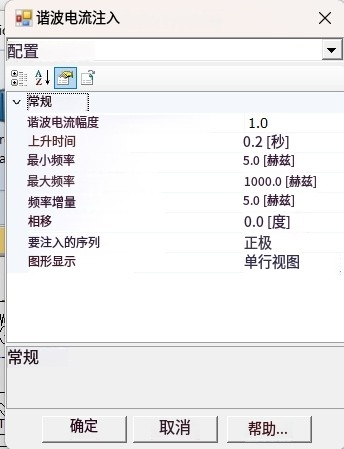

5. 谐波电流注入 Harmonic Current Injection

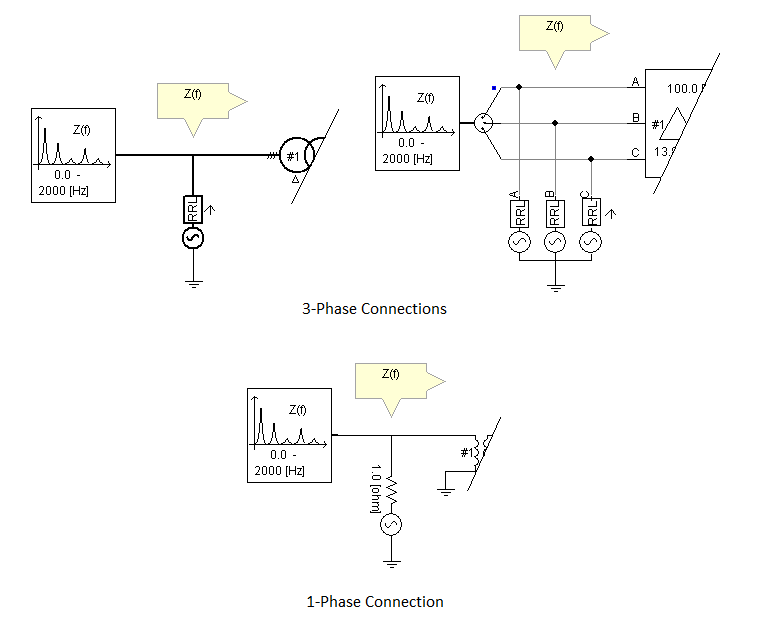

        该组件将指定频率和等幅值的谐波电流注入三相系统。该组件的典型用途是作为生成线性系统阴抗与频率图的工具。要生成阳抗谱图:
1.连接并配置谐波电流注入到三相系统

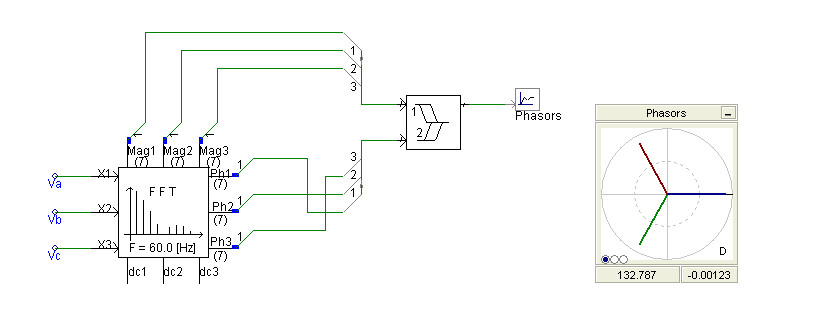

2.监测所需的节点电压，然后使用在线频率扫描器(FFT)组件进行傅里叶分析(或将输出保存到文件中并进行离线傅里叶分析)。

6.Maximum Power Point Tracker (for Photovoltaic Source) 最大功率点跟踪器(适用于光伏源)

        描述该组件可用于跟踪光伏电源的最大功率点(MPP)电压。组件的输入是光伏电源输出电压(V)和电流()。输出是估计的最大功率点电压(VMPP)，可用于控制DC-DC转换器，该转换器将连续调整光伏源工作电压至 VMPP。

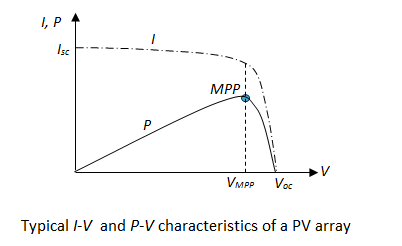

典型的光伏阵列的I-V和P-V特性

从太阳能电池中提取的功率取决于1-V曲线上的工作点。如上所述，最大功率输出发生在1-V曲线的膝点附近。MPP处的电压随着电池工作温度、太阳辐射值和负载的变化而变化。最大功率点跟踪器(MPPTS)用于保持阵列输出电压始终在MPP电压，而不管上述参数的变化。该组件允许模拟两种已知的MPPT算法:(i)扰动向量观测算法[24]和(ii)增量导纳算法[25]用于跟踪 Mpage。

7. Node Loop 节点回路

        描述该组件输出一种特殊类型的信息信号，该信号向与其一起使用的组件提供节点编号信息。例如，下面的图表说明了如何使用节点循环作为三相有效值电压表的输入:

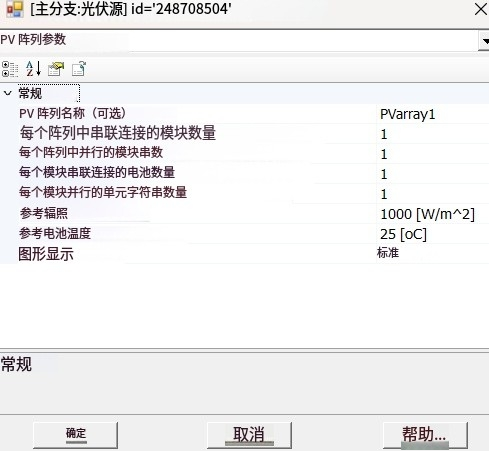

8. Photovoltaic Source 光伏源

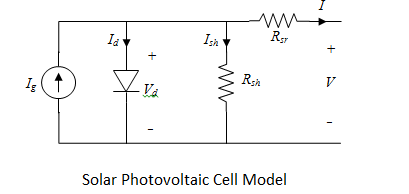

        此组件可用于建模光伏(PV)源。光伏源被假定为由几串并联连接的PV模块组成，其中每串可以由串联连接的多个PV模块组成。阵列中的所有PV模块都被假定为相同。组件中使用的光伏电池模型基于[221.太阳能电池可以用下面的等效电路表示:

9.Single-Phase Voltage Source Model 1  单相电压源模型 1

        此组件模型具有源阻抗的1相交流或直流电压源。
此源使用与三相电压源模型1相同的算法。但是，此模型不包括在网络中远程位置调节总线电压的功能(即没有自动源控制)。

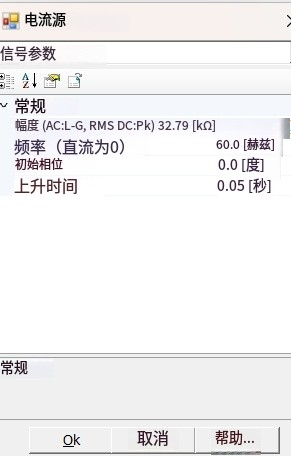

10. Current Source 电流源

        此组件模型一个理想的交流或直流电流源。有两种类型的输入控制方法，内部和外部:
·内部输入:如果选择内部输入方法，则通过“信号参数”对话框指定源幅度、频率、相位和上升时间。。外部输入:如果选择外部输入方法，则该图标提供外部输入连接，用于指定峰值电流的大小(单位为KA)。您可以将滑块连接到该输入，以便在运行时进行方便的手动调整，或使用控制系统进行动态调整。

Meters 库

是用于测量和显示电路中各种电气参数的元件，如同现实世界中的测量仪表，这些元件能够帮助用户在仿真过程中监测电路的运行状态和性能，便于进行电路分析和调试。

1.Multimeter 万用表

万用表几平可以测量所有可能的系统量，所有这些量都包含在一个紧凑的组件中。

万用表串联在电路中(无论是三相、单线还是单相)，因此不需要大体积的节点回路，该组件测量以下量 ：瞬时电压  瞬时电流  有功功率流  动态功率流  RMS电压   Phase Angle
用户可以通过调整各种输入系统基准值来调整输出量的单位。功率和RMS电压可以在组件图形上动态显示。

功能和作用

1. 多参数测量

   • Multimeter 可以测量多种电气参数，包括但不限于：

     • 电压（Voltage） ：测量两点之间的电势差。

     • 电流（Current） ：测量电路中流过的电流量。

     • 电阻（Resistance） ：测量电路元件的电阻值。

     • 功率（Power） ：测量电路中的有功功率和无功功率。

2. 实时显示

   • 在仿真过程中，Multimeter 可以实时显示测量结果，帮助用户及时了解电路的运行状态。

3. 数据记录

   • 可以记录测量数据，方便后续分析和处理。

参数设置

1. 测量参数选择

   • 用户可以选择要测量的具体参数，如电压、电流、电阻等。

2. 量程设置

   • 根据被测量信号的大小，设置合适的量程，以确保测量的准确性和避免过载。

3. 采样频率

   • 设置数据采样的频率，以控制测量数据的详细程度。

4. 显示模式

   • 选择测量结果的显示模式，如数字显示、波形显示等。

应用场景

1. 电路调试

   • 在仿真过程中，使用 Multimeter 测量关键节点的电压和电流，帮助调试电路，找出潜在问题。

2. 参数验证

   • 验证电路元件的参数是否符合设计要求，如电阻值、电容值等。

3. 性能分析

   • 分析电路的性能指标，如功率因数、效率等。

4. 故障诊断

   • 在模拟故障条件下，使用 Multimeter 测量相关参数，研究故障对系统的影响。

2.Current Meter (Ammeter)  电流表(安培表)

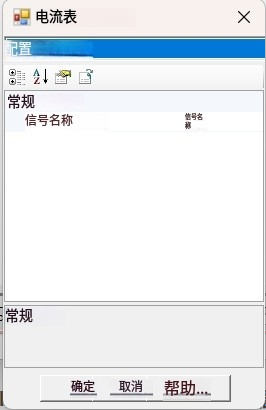

        电流表用于创建信号，该信号表示流经分支的电流(以千安为单位)。该信号由用户指定名称。要访问该信号，必须将名称用作数据标签，如下图所示，在电线或控制元件的输入连接上:
数据标签

注:不要将电流表放在电线上方。电线必须被“断开”，电流表必须与电线串联放置。电流表试图找到与其串联的R、或C支路，然后测量通过该支路的电流。如果找不到串联支路，则元件本身将充当理根支路(零阳抗)。然而，理想短路会对模拟速度造成不必要的负担，除非绝对必要否则应避免。
有时可能需要添加一个小电阻器与电流表串联，以使测量更有效。在您知道没有串联分支可用的情况下(例如，测量进入传输线或变压器的电流)，您可以考虑在仪表中添加一个小串联电阻，以避免强制理想分支。

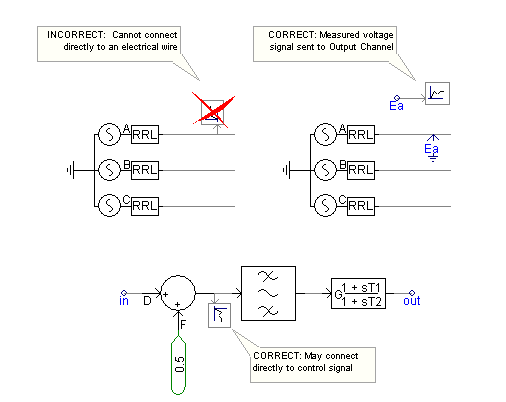

3.Data Label 数据标签
        数据标签可用于将信号名称分配给携带数据信号的电线。如果数据信号名称输入与同一页面模块(或主页面)中的另一个数据信号名称匹配，则这两个信号将被视为连接在一起。
        数据标签主要用于在页面内传输数据信号，或为组件内产生的任何内部输出信号提供连接点。数据标签不能用于在页面之间传输数据。

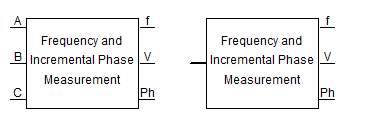

4.Frequency/Phase/RMS Meter  频率/相位/RMS表

        用于测量电力系统中特定电气量的仪表元件。

1. 功能

   • 频率测量 ：它可以测量电力系统中交流信号的频率。例如，在一个稳定的 50Hz 或 60Hz 交流电力系统中，该元件可以实时监测频率的变化情况。当系统出现故障，如发电机故障或负载突变时，频率可能会偏离额定值，这个元件能够准确地测量出频率的变化。

   • 相位测量 ：用于确定交流信号的相位角。在多相电力系统（如三相系统）中，各相之间的相位关系对于电力设备的正常运行和系统稳定性至关重要。它可以测量某一相相对于参考相的相位角。比如，在三相系统的相位测量中，可以测出 A 相相对于 B 相的相位差。

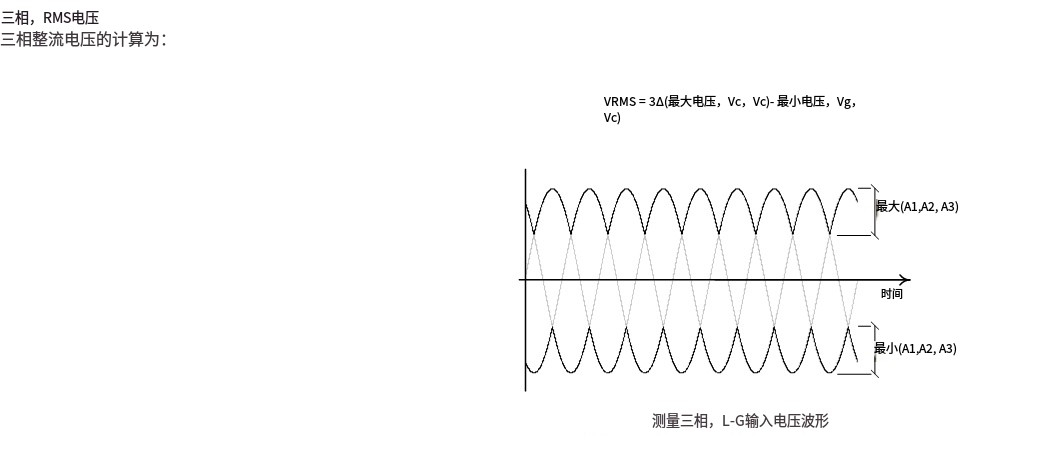

   • RMS（均方根值）测量 ：用于测量交流信号的有效值（RMS）。对于电压和电流的测量，RMS 值是一个关键的参数，因为它可以反映交流信号的实际功率传输能力。例如，对于一个正弦交流电压信号，其 RMS 值相当于该交流电压与相同阻值的电阻产生相同热量的直流电压值。

        此组件计算三相电压(vrms)的频率()和均方根值。还提供相位角输出(ph)，但在输出之前，它会在内部通过“冲刷”函数处理:在稳态下，相位输出始终为零如果存在瞬变，则相位角ph将是当前状态与干扰前状态之间的相位差。如果相位稳定到新值，则输出将逐渐变为零，采用新值为基准。
注:相位输出(ph)最初设计用于与使用直流链路功率来抑制机电振荡的电力系统控制一起使用，不应用于相位角测量。
输入 NA、NB和 NC必须直接连接到三相电路(提供三相和单线支持)

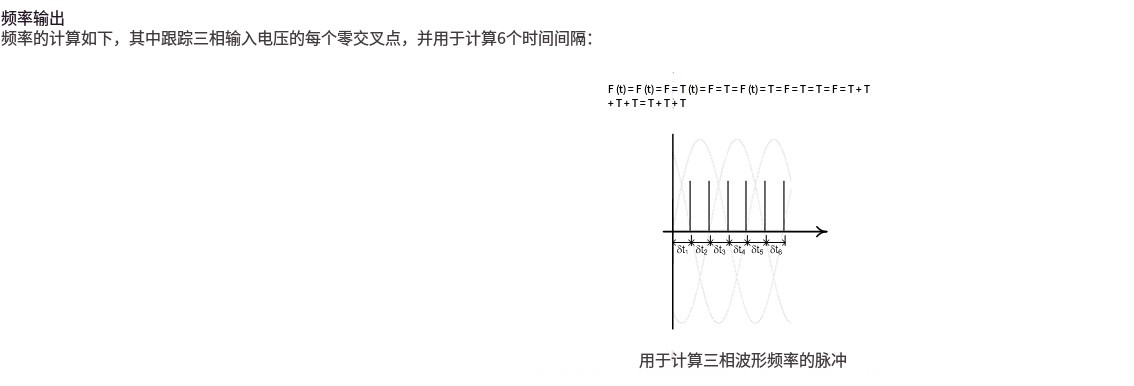

频率输出
频率的计算如下，其中跟踪三相输入电压的每个零交叉点，并用于计算6个时间间隔:

5.Node Loop节点回路

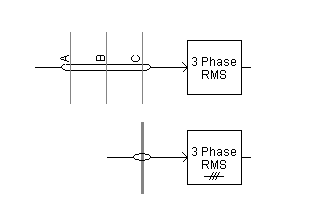

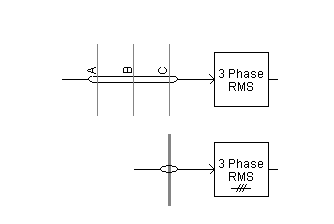

        该组件输出一种特殊类型的信息信号，该信号向与其一起使用的组件提供节点编号信息。例如，下面的图表说明了如何使用节点循环作为三相有效值电压表的输入:

节点循环可以放置在常规三相总线或单线三相总线上。任何一端都可以连接到期望这种输入的组件的输入端。节点循环仅用干以下PSCAD组件的输入。

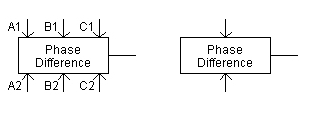

6.Phase Difference 相位差
        描述相位差组件确定两组三相输入量之间的相位角差。注:如果A1先于A2，则输出相位角差为正。每个三相输入的瞬时均方根(RMS)值也被计算出来，并可以定义为输出信号。

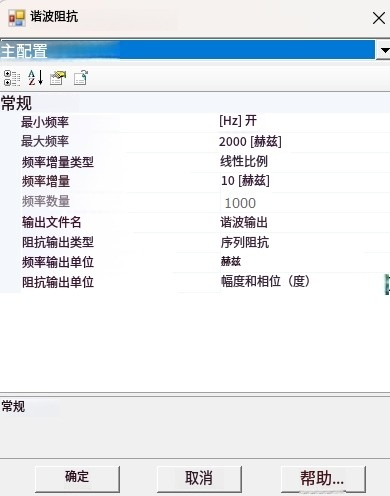

7.Interface to Harmonic Impedance Solution 接口到谐波阻抗解决方案

        该组件是一个强大的功能，允许用户对PSCAD中构建的几乎任何电气系统进行阻抗扫描。输出数据(文本文件的形式)可以在外部图形分析程序中进行分析。该组件可直接连接到1相或3相网络，如下所示。

是一个用于谐波分析和阻抗计算的重要元件。

1. 功能与作用

   • 谐波阻抗计算接口 ：它是连接电力系统模型和外部谐波阻抗计算工具（如谐波阻抗矩阵求解器）的桥梁。在电力系统中，谐波分析对于评估电能质量、设备性能以及系统稳定性和可靠性等方面至关重要。通过这个接口，可以计算系统在不同谐波频率下的阻抗特性。

   • 提供阻抗数据 ：它能够根据系统的拓扑结构、参数和运行条件，计算出各节点的谐波阻抗。这些阻抗数据可以用于进一步的谐波潮流计算、谐波滤波器设计和评估，以及谐波源定位等。例如，在设计一个谐波滤波器时，需要知道电网的谐波阻抗，以便确定滤波器的参数，使其能够有效地滤除特定频率的谐波电流或电压。

2. 工作原理

   • 它通常基于网络方程和节点阻抗矩阵的求解方法。当用户定义好电力系统的模型，包括各个元件（如发电机、变压器、线路、负荷等）的参数后，该接口元件会根据这些信息构建系统的网络方程。然后，通过求解节点阻抗矩阵，得到系统在不同谐波频率下的阻抗分布情况。

3. 应用方面

   • 谐波潮流分析 ：在进行谐波潮流计算时，需要知道系统各节点的谐波阻抗。通过 “Interface to Harmonic Impedance Solution”，可以为谐波潮流计算提供准确的阻抗数据，从而更准确地模拟谐波在系统中的传播和分布情况。

   • 谐波滤波器设计 ：在设计用于抑制谐波电流或电压的滤波器时，需要考虑电网的谐波阻抗。这个元件提供的阻抗信息可以帮助工程师确定滤波器的参数，如电容、电感值等，使其能够与电网阻抗匹配，有效地滤除特定频次的谐波。

   • 设备谐波性能评估 ：对于一些电力设备，如静止无功补偿器（SVC）、动态电压调节器（DVR）等，其谐波特性与系统谐波阻抗密切相关。利用这个接口元件得到的阻抗数据，可以评估这些设备在不同谐波环境下的性能，如谐波放大、谐波注入等。

8.Real/Reactive Power Meter  实/无功电表

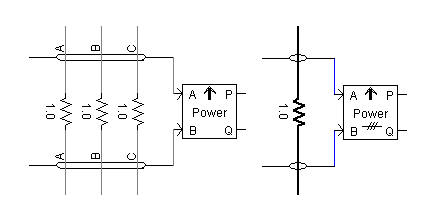

        此组件测量电路中两个指定三相节点之间的三相实际和感生功率流。必须使用Node Loop组件提供此组件所需的输入，如下所示：

附注:上述额外电阻器的目的是让仪表能够区分两个三相节点。任何串联元件都可以使用，包括电流表。有功/无功功率表通过相电压和相电流的瞬时值相乘，然后相加来测量瞬时有功功率。无功功率的计算基于三相平衡的假设。计算的无功功率通过实极点函数进行平滑处理，以模拟传感器延迟并减少输出纹波
在分析结果时，请务必注意组件图形上所示的功率流向。

是一种用于测量电力系统中有功功率和无功功率的元件。

1. 功能

   • 有功功率测量 ：有功功率（用符号 P 表示，单位是瓦特，W）是衡量电能转化为其它形式能量（如热能、光能、机械能等）的有效功率部分。这个元件可以精确测量系统中某一特定点的有功功率数值，例如，在发电机的输出端，通过测量有功功率，可以知道发电机输出的用于实际做功的功率大小。

   • 无功功率测量 ：无功功率（用符号 Q 表示，单位是乏，var）主要用于衡量交流电路中磁场或电场能量交换的功率部分。它对维持电力系统的电压稳定有重要作用。“Real/Reactive Power Meter” 可以测量系统中的无功功率，比如在补偿电容器组连接点处，测量无功功率可以了解电容器对系统无功功率的补偿效果。

2. 应用

   • 电力系统分析 ：在电力系统稳态和动态分析中，有功功率和无功功率的测量数据是关键参数。通过 “Real/Reactive Power Meter” 可以获取系统在不同运行工况下的功率分布情况，帮助工程师分析系统的功率平衡、潮流分布等。例如，在研究电网的潮流分布时，通过在各个节点安装这个元件，可以得到各节点的功率流向和大小，从而判断系统是否存在功率瓶颈或过载等问题。

   • 系统设计和规划 ：在设计和规划电力系统时，需要考虑系统中有功功率和无功功率的供需平衡。这个元件可以在仿真阶段提供数据支持，帮助确定发电机、变压器、无功补偿设备等的容量和配置。例如，在规划一个新变电站时，通过模拟不同负荷情况下的功率测量结果，可以确定变电站所需接入的无功补偿装置的容量，以保证系统的电压质量和功率稳定。

   • 设备性能评估 ：对于一些电力设备，如发电机、电动机等，其有功功率和无功功率的输出或消耗特性是评估设备性能的重要指标。通过 “Real/Reactive Power Meter” 对设备进行功率测量，可以评估设备的效率、功率因数等性能参数。例如，对于一台电动机，通过测量其输入的有功功率和无功功率，可以计算出电动机的功率因数，进而评估其运行效率和对系统无功功率的影响。

3. 在动态分析中的作用

   • 在电力系统的动态分析中，如短路故障、发电机失磁等暂态过程，有功功率和无功功率会迅速变化。“Real/Reactive Power Meter” 可以实时记录这些变化，为分析系统的动态稳定性提供数据。例如，在发生短路故障时，通过观察功率测量元件的数据变化，可以了解系统中功率的突变情况，这对于评估系统的暂态稳定性和继电保护装置的动作性能等非常重要。

4. 与谐波分析的关联

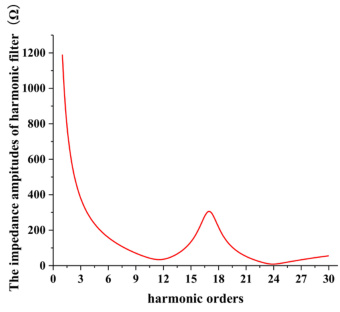

   • 虽然 “Real/Reactive Power Meter” 主要用于基波功率的测量，但在谐波分析中也有一定的辅助作用。在含有谐波的电力系统中，有功功率和无功功率的测量会受到谐波的影响。通过对比有谐波和无谐波情况下的功率测量结果，可以初步分析谐波对系统功率传输和设备性能的影响，为谐波治理提供参考。

9.Voltmeters 电压表

        电压表用于创建信号，该信号表示电路图中两个节点之间的电位差(以千伏为单位)。该信号由用户指定名称。要访问该信号，用户必须将名称作为数据标签使用在电线或控制组件的输入连接上，如下所示：

种特殊的电压表称为“电压表(线对地)”，可用于方便地进行节点对地测量。

Transformer库

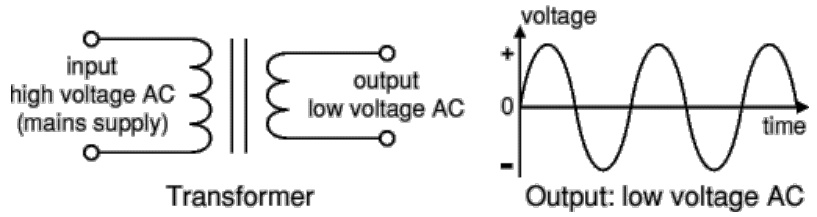

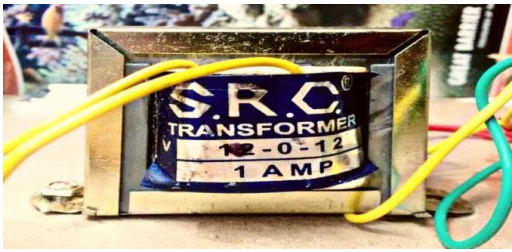

        主要是指变压器相关的元件。变压器是电力系统和电气工程中非常重要的设备，用于改变交流电压的幅值和进行电气隔离等功能。

1.  1-Phase 2-Winding UMEC Transformer  1相2绕组UMEC变压器

        此组件模型是一个单相、双绕组变压器，基于UMEC建模方法。提供了选项，以便用户可以直接将铁芯饱和特性建模为IV曲线。如果需要，磁化支路可以完全消除，使变压器处于“理想”模式，其中只剩下串联漏电抗。一些铁芯几何元素(例如铁芯类、轭和绕组臂尺寸等)也需要作为数据输入。

应用场景

• 1-Phase 2-Winding Transformer：

  • 适用于简单的电力系统建模和稳态分析，如潮流计算、短路电流计算等。

  • 当研究的重点是系统的整体行为，而变压器的详细磁路特性对结果影响较小时，可以使用这个模型。

• 1-Phase 2-Winding UMEC Transformer：

  • 适用于需要详细研究变压器内部磁路特性的场景，如变压器的暂态响应、铁芯饱和、谐波特性等。

  • 在研究变压器的动态行为、故障响应和非线性特性时，这个模型能够提供更准确的结果。

2. 1-Phase 3-Winding UMEC Transformer 单相三绕组UMEC变压器
        此组件模型是一个1相、3绕组的变压器，基于UMEC建模方法。也需要作为数据输入。提供了选项，以便用户可以直接将铁芯炮和特性建模为L-V曲线。如果需要，磁化支路可以完全消除，使变压器处于“理想”模式，其中只剩下串联漏电抗。一些铁芯几何元素(例如铁芯类型、轭和绕组醫尺寸等。

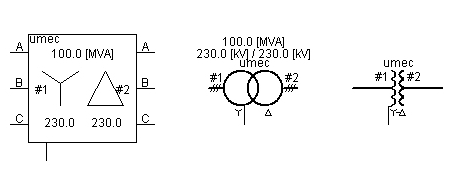

3. 3/5 Limb UMEC Transformer 模拟三柱或五柱芯式变压器的元件

        该组件模型是一个三相、3/5肢变压器，基于UMEC建模方法。提供了选项，以便用户可以直接将铁芯饱和特性建模V曲线。如果需要，磁化支路可以完全消除，使变压器处于“理想”模式，其中只剩下串联漏电抗。

4.1-Phase 2-Winding Transformer  单相双绕组变压器

        描述此组件模型是一个单相、双绕组变压器，基于经典的建方法。提供了选项，以便用户可以在磁化分支(线性铁芯)和电流注入程序之间进行选择，以模拟磁化特性。如果需要，可以完全消除磁化分支，使变压器处于“理想”模式，其中只剩下串联漏电抗。

5. 1-Phase Auto Transformer 模拟单相自耦变压器的元件

        描述此组件模型是一个单相自耦变压器，基于经典的建模方法。以便用户可以在磁化分支(线性铁芯)和电流注入程序之间进行选择，以模拟磁化特性。如果需要，可以完全消除磁化分支，使变压器处于“理想”模式，其中只剩下串联漏电抗。

6.  1-Phase 3-Winding Auto Transformer 单相三绕组自动变压器(AutoTransformer)

        此组件模型是一个单相、三绕组自耦变压器，基于经典的建模方法。提供了选项，以便用户可以在磁化分支(线性铁芯)和电流注入程序之间进行选择，以模拟磁化特性。如果需要，可以完全消除磁化分支，使变压器处于“理想”模式，其中只剩下串联漏电抗。

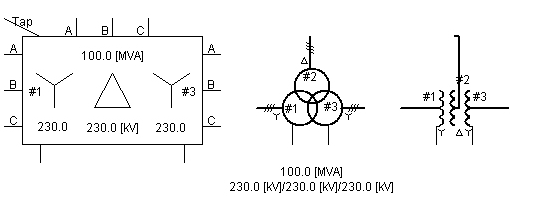

7. 3-Phase 3-Winding Transformer 三相三绕组变压器

        此组件模型是一个三相、三绕组变压器，基于经典的建方法。提供了选项，以便用户可以在磁化分支(线性铁芯)和电流注入程序之间讲行选择，以模拟磁化特性。如果要要，可以完全消除磁化分支，使变压器处于“理想”模式，其中只剩下串联漏电抗.
        用于模拟三相三绕组变压器的元件。三相三绕组变压器在电力系统中广泛应用于电压变换、阻抗匹配以及不同电压等级之间的电气隔离。

参数设置

• 绕组参数：

  • 每个绕组的额定电压、额定电流、电阻和漏抗等参数。这些参数决定了变压器在不同运行条件下的性能，如电压调节率、效率等。

  • 例如，对于高压绕组，需要设置其额定电压为110kV，中压绕组为35kV，低压绕组为10kV等。

• 铁芯参数：

  • 包括铁芯的磁导率、饱和特性、铁芯损耗等。铁芯的磁导率决定了磁通的大小和变压器的励磁电流，饱和特性会影响变压器在过励磁情况下的行为。

  • 在PSCAD中，可以通过设置铁芯的磁化曲线来模拟铁芯的饱和特性，这对于研究变压器的暂态响应和故障行为非常重要。

• 连接方式：

  • 可以为每个绕组单独设置连接方式，如星形（Y）连接或三角形（Δ）连接。不同的连接方式会影响变压器的电压和电流关系，以及零序电流的流通路径。

  • 例如，高压绕组采用星形连接，中压绕组采用三角形连接，低压绕组采用星形连接等。

应用场景

• 电力系统建模：

  • 在构建复杂的电力系统模型时，“3-Phase 3-Winding Transformer”用于模拟实际的三相三绕组变压器设备。它可以用于输电系统、变电站以及发电厂的升压和降压变压器。

  • 例如，在模拟一个220kV/110kV/35kV的变电站时，可以使用该元件来模拟主变压器，实现不同电压等级之间的电能传输。

• 多电压等级系统分析：

  • 用于分析多电压等级电力系统的稳态和动态性能，如潮流计算、短路分析、稳定性分析等。

  • 例如，在研究一个包含220kV、110kV和35kV三个电压等级的电力系统时，通过该元件可以准确地模拟不同电压等级之间的功率传输和电压分布情况。

• 设备性能评估：

  • 在评估三相三绕组变压器的性能时，如电压调节率、效率、短路电流等，该元件可以提供详细的仿真数据。

  • 例如，通过模拟变压器在不同负载条件下的运行情况，可以研究变压器的效率变化和电压调节情况，为变压器的选型和运行提供依据。

Breakers Faults 库

主要用于模拟电路中的开关操作和故障条件，这对于研究电力系统的保护机制、故障分析和系统稳定性至关重要。

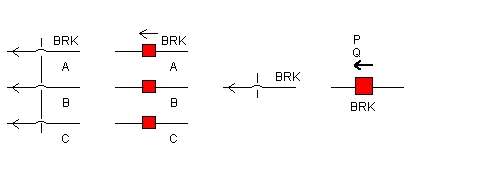

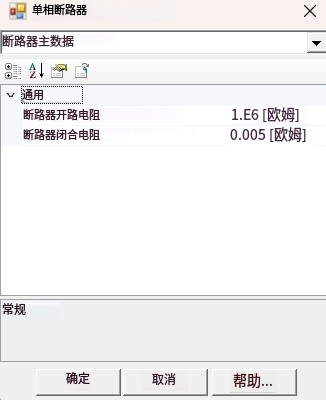

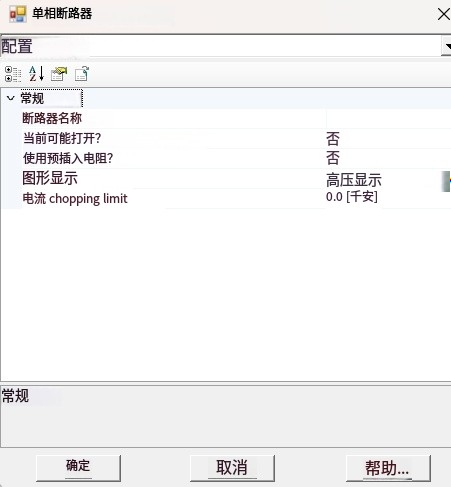

1.Single-Phase Breaker  单相断路器
描述该组件模拟单相断路器的操作。断路器的接通(闭合)和断开(断开)电阻必须与初始状态一起指定。该组件通过一个命名输入信号(默认值为BRK)进行控制，其中断路器逻辑为:
·0=开(闭合)·1=关闭(开路)
断路器控制可以通过使用定时断路器逻辑组件或顺序器组件自动配置。断路器也可以通过在线控制或使用更复杂的控制方案手动控制。

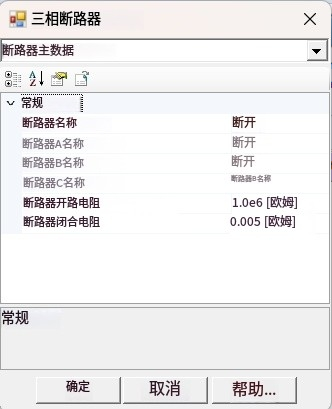

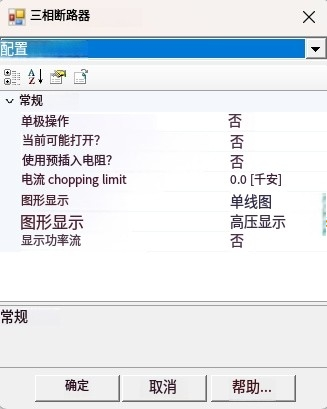

2.Three-Phase Breaker  三相断路器
该组件模拟三相断路器的操作。断路器的接通(闭合)和断开(断开)电阻必须与初始状态一起指定该组件通过一个命名输入信号(默认值为BRK)进行控制，其中断路器逻辑为:
·0=开(闭合)·1=关(打开)
三相断路器的操作与单相断路器描述的操作几乎相同。断路器控制可以通过使用定时断路器逻辑组件或顺序器组件自动配置。断路器也可以通过在线控制或使用更复杂的控制方案手动控制。

3.Data Label 数据标签
数据标签可用于将信号名称分配给携带数据信号的电线。如果数据信号名称输入与同一页面模块(或主页面)中的另一个数据信号名称匹配，则这两个信号将被视为连接在一起。
数据标签主要用于在页面内传输数据信号，或为组件内产生的任何内部输出信号提供连接点。数据标签不能用于在页面之间传输数据。

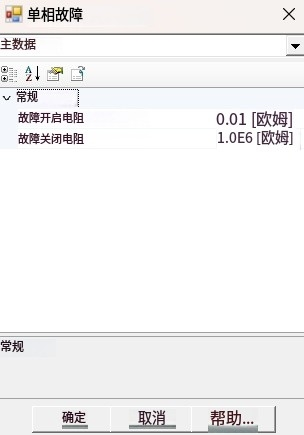

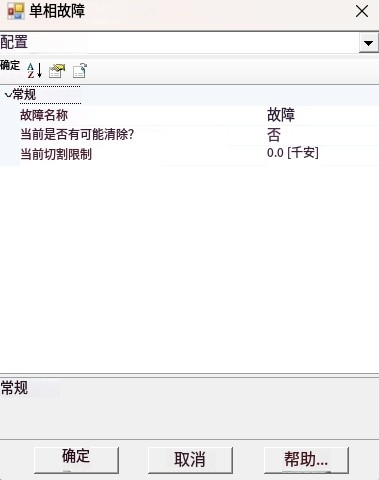

4.Single Phase Fault单相故障
此组件模拟单相故障操作，可以是单相接地或线对线故障。
单相故障通过一个命名输入信号(默认是故障)进行控制，其中故障逻辑为:
·0=清除·1=故障
故障控制信号可以通过使用定时故障逻辑组件或顺序器组件自动配置。故障也可以通过在线控制或使用更复杂的控制方案手动控制。

5.Timed Breaker Logic定时断路器逻辑
该组件的输出专门用于控制单相断路器和三相断路器组件状态。
使用此组件，用户最初可以将被控制的断路器的状态设置为关闭(断开)或打开(闭合)。还可以选择一或两个断路器选项。
第一次操作和第二次操作将取决于初始状态，要么关闭(OFF)，要么打开(ON)。此块的输出应连接到带有被控制断路器名称的数据标签。

6.Timed Fault Logic定时故障逻辑

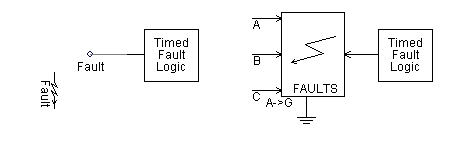

描述该组件的输出专门用于控制故障状态和故障持续时间。定时故障逻辑组件可以与单相故障或三相故障链接，如下所示:

7.Three-Phase Fault 三相故障
该组件用于在三相交流电路上生成故障。可以提供线对线和线对地故障，并且可以在每个相中指定故障电流变量名称，如果需要，可以通过输出通道进行监控。该组件提供外部连接，以便用户可以将任何类型的外部故障电路直接连接到故障公共点。
三相故障通过输入信号进行控制，其中故障逻辑为:
·0=清除1=故障
故障类型可以在内部配置，也可以通过在线拨号控制(如下图所示)方便地使用:

以下是与特定故障类型相对应的输入控制旋钮值列表:
0=无故障 1=阶段A对地 2=阶段B对地 3=相位C对地 4=相位AB对地 5=交流相线对地

6=阶段BC对地 7=相位 ARc 到地9=阶段AB.·9=阶段BC 10=阶段BC 11=阶段ABC
故障控制信号可以通过使用定时故障逻辑组件或顺序器组件自动配置。故障也可以通过在线控制或使用更复杂的控制方案手动控制。

Cables库

是指各种电缆元件，电缆是电力系统和电子系统中用于传输电能或信号的重要组成部分。

1.Component and Signal Tables

是一种用于管理和显示仿真模型中元件和信号信息的工具。它们提供了对模型中各种元件参数和信号数据的表格化视图，使用户能够更方便地查看、编辑和分析模型数据。

. Component Tables（元件表）

功能和作用：

• 元件管理： 用于列出模型中的所有元件，并提供对元件参数的集中管理。

• 参数编辑： 允许用户在表格中直接查看和修改元件的参数。

• 搜索和筛选： 方便用户在复杂模型中快速找到特定元件。

内容：

• 元件名称（Component Name）： 显示每个元件的名称。

• 元件类型（Component Type）： 显示元件的类型（如电压源、变压器、负载等）。

• 参数（Parameters）： 列出元件的关键参数及其当前值。

• 状态（Status）： 显示元件的启用或禁用状态。

2. Signal Tables（信号表）

功能和作用：

• 信号监控： 用于收集和显示仿真过程中关键信号的数据。

• 数据记录： 提供对信号的实时监控和记录功能，便于后续分析。

• 分析和调试： 帮助用户分析信号的变化情况，调试模型中的问题。

内容：

• 信号名称（Signal Name）： 显示每个信号的名称。

• 信号类型（Signal Type）： 显示信号的类型（如电压、电流、功率等）。

• 数值（Value）： 显示信号在仿真过程中的当前值或历史值。

• 时间戳（Timestamp）： 记录信号数据的时间点。

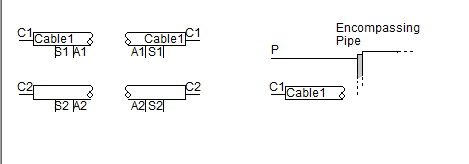

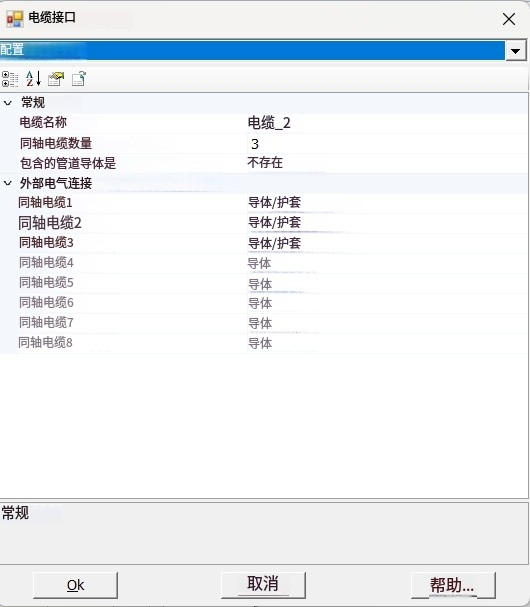

3.Cable Interface

是一个用于模拟电缆接口的元件，主要作用是模拟电缆与其他设备或电缆之间的连接点。这个元件在电力系统仿真中用于确保电缆与其他组件之间的电气连接和信号传输的准确性。

功能和作用

• 电气连接：

  • 用于模拟电缆与其他电气设备（如变压器、断路器、负载等）之间的电气连接。

• 信号传输：

  • 确保电缆与其他组件之间的信号传输准确无误。

• 参数匹配：

  • 提供电缆与其他设备之间的参数匹配，如阻抗匹配，以确保信号传输的效率和减少反射。

• 连接保护：

  • 提供电缆与其他设备连接处的电气保护，如过载保护等。

应用场景

• 电缆连接：

  • 在构建电力系统模型时，用于连接不同类型的电缆段。

• 设备连接：

  • 用于连接电缆到其他设备，如变压器、断路器等。

• 信号传输：

  • 在信号传输系统中，用于确保信号在电缆与其他设备之间的传输质量。

参数设置

• 阻抗匹配：

  • 设置电缆接口的阻抗，以匹配连接设备的阻抗。

• 电气保护：

  • 设置过载保护、短路保护等参数。

• 信号类型：

  • 指定传输的信号类型（如电力信号、通信信号等）。

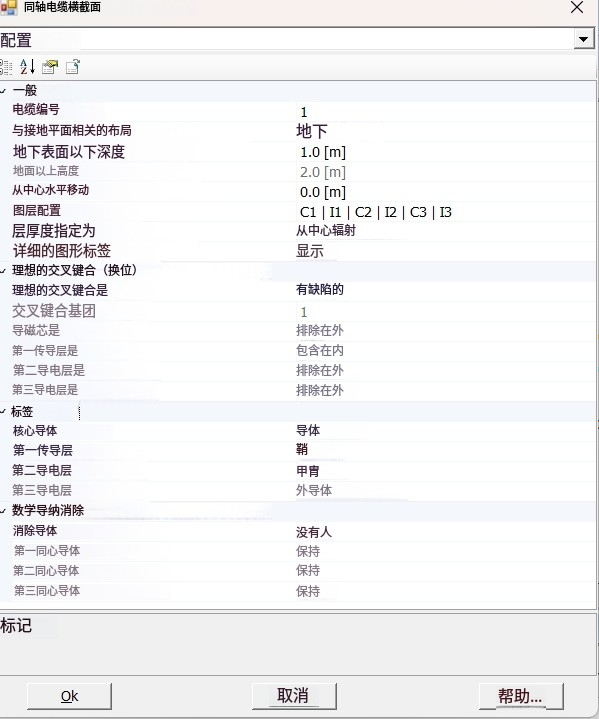

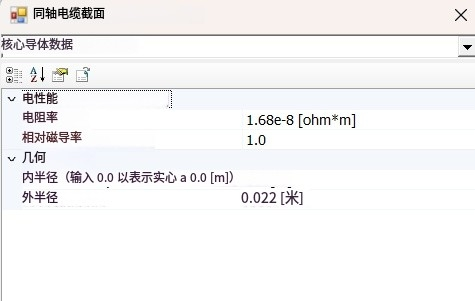

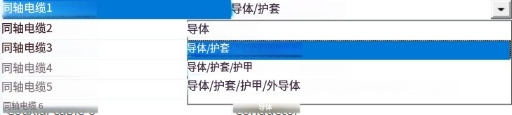

4.同轴电缆

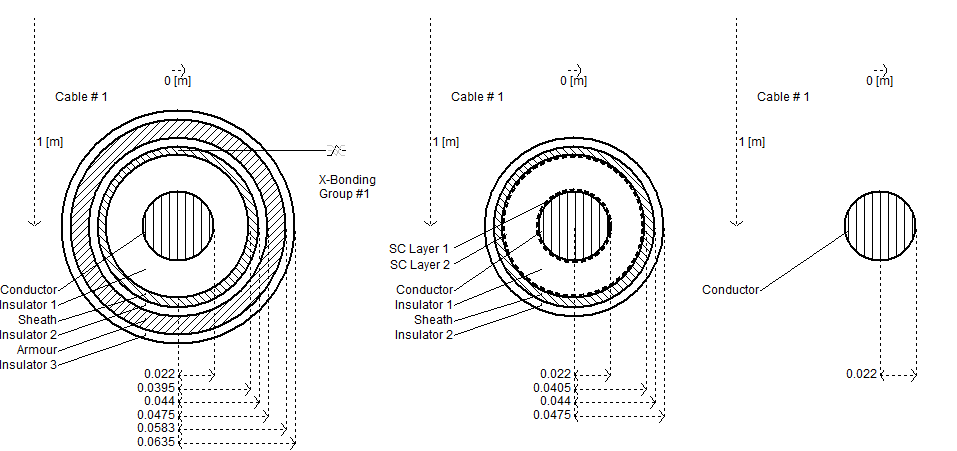

该电缆被定义为中心实心导体，并且可以在中心周围具有多达三个同心导体。每个导体由绝缘体隔开。在“传输段定义编辑器”中，电缆横载面用于定义电缆系统的几何位置和导体/绝缘体属性。

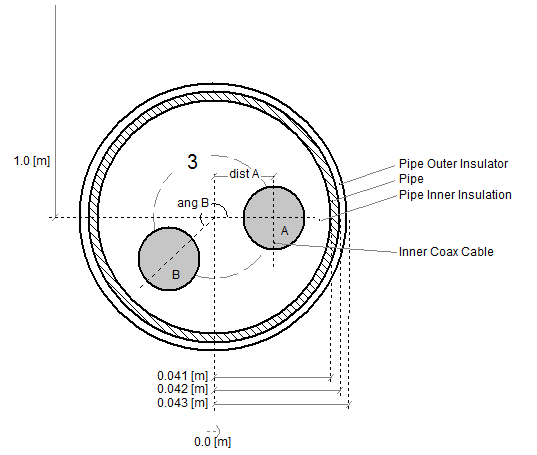

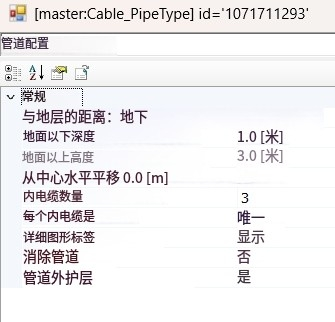

6.管型电缆

描述这种电缆模型本质上是由管道导体包裹的同轴电缆集合。内部同轴电缆由中心实心导体定义，并且可以在中心周围具有多达三个同心导体。每个导体由绝缘体隔开。在传输段定义编辑器中，管道电缆横截面用于定义电缆系统的几何位置和导体/绝缘体属性。

PI sections库

主要用于模拟电力系统中的π型等效电路元件，这些元件可以帮助用户更精确地模拟和分析电力传输线路及设备的特性。

1.P-Sections (Single Circuit)

是一个用于模拟短距离架空输电线路或地下电缆的三相单回路集中参数模型。以下是其核心特点及使用要点：

1. 基本结构与原理

• 集中参数模型：P-Section通过用户输入的集中电阻（R）、电感（L）和电容（C）元件构建，其中R和L以矩阵形式表示三相之间的耦合关系，而电容分为互感电容（C）和接地电容（Cm）。

• 等效电路形式：采用π型等效电路结构，总并联导纳（通常为容性导纳）被均分到线路两端，中间为串联阻抗。这种结构适用于电气长度较短（传播延迟可忽略）的线路。

2. 功能特性

• 频率适用范围：虽然能准确反映基频（如50/60Hz）下的阻抗特性，但在其他频率下可能存在误差，因其未考虑参数的频率依赖性。

• 零序效应处理：

  • 耦合P-Section选项（推荐）：使用EMTDC中的耦合RL变压器模型自动模拟零序电流路径，无需额外设置中性点分支。

  • 名义P-Section选项：需手动配置中性点连接，可能导致零序阻抗过高（因正/负序电流相互抵消），使用时需谨慎验证接地参数。

3. 使用注意事项

• 与分布参数模型的兼容性：当连接到Bergeron或频变模型等分布参数线路时，不应使用名义P-Section，因其局部接地概念可能与分布模型冲突。

• 参数输入：支持以标幺值（pu）或欧姆（Ω）为单位输入R、L、C数据，并可配置突发电阻、传播时间等附加参数。

4. 应用场景

• 短线路简化建模：适用于长度较短（如变电站内部连接）或对高频特性要求不高的场景，如工频稳态分析或简单暂态仿真。

• 与其他模型的对比：

  • 相比Bergeron模型（分布参数、无频率依赖性），P-Section更简单但精度有限。

  • 频变模型（Frequency Dependent）则适用于长线路及宽频带分析，但计算复杂度更高。

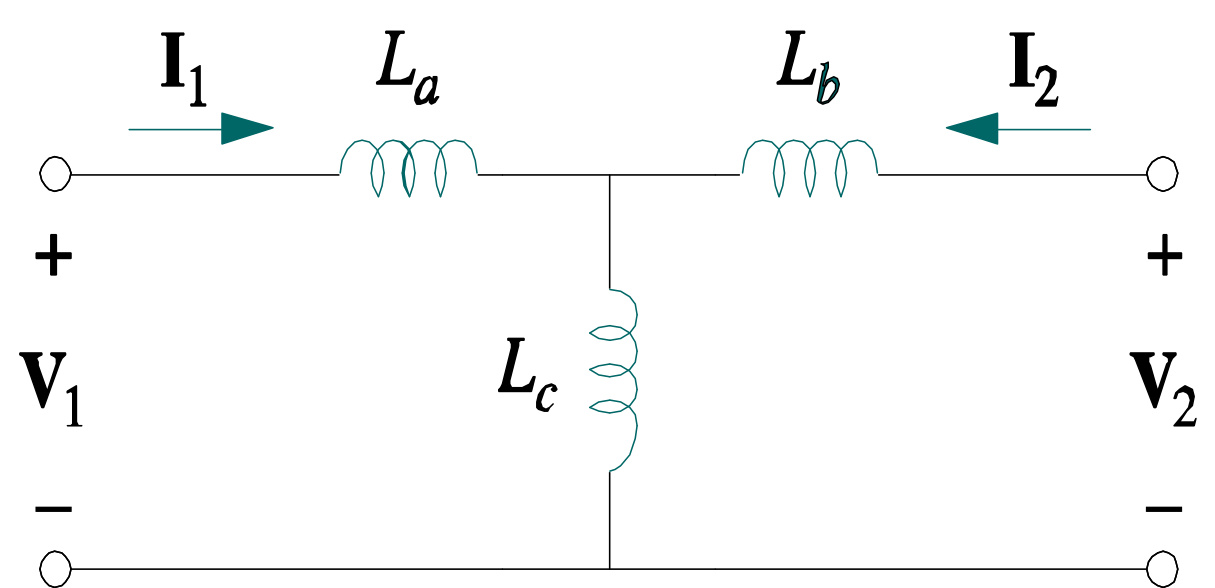

2.Mutually Coupled Wires (Two Lines)互耦合线(两线)

        此组件模型两个相互耦合的导线(导体)。所需的数据是两根导线的电阻、两根导线的自感以及两根导线之间的互感。

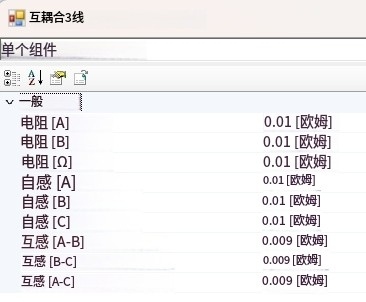

3. Mutually Coupled Wires (Three Lines) 互耦合线(三条线)

        此组件模型三个相互耦合的导线(导体)。所需的数据是导线的电阻、导线的自感和导线之间的互感。

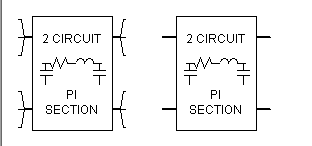

4.P-Section (Double Circuit) PI-Sestion(双重系统)

düble-circuit和single-circuit π-section cômrónents 之间的细微差别，如下所述:
双电路I截面仅支持“耦合”模型(即不支持“标称”模型)。
两者之间的相互数据，必须输入三相电路。

Miscellaneous库

主要是指那些不直接属于其他特定类别库（如电源、测量仪表、变压器等）的元件。这些元件通常具有特殊的用途或功能，可能用于特定的仿真场景或辅助仿真过程。

1. Real Constant 实数常量

此组件主要用于将 REAL 类型常量值分配给数据信号线或组件输入。

2. Integer Constant 整数常量

此组件主要用于将整数类型常量值分配给数据信号线或组件输入。

3.Logical Constant  逻辑常量

        此组件主要用于将逻辑值分配给数据信号线或组件输入。.TRUE.或.FALSE.状态可以通过分别选择True或 False 直接应用。其他选项包括:
TimeZero:根据EMTDC全局变量TIMEZERO输出.TRUE.或.FALSE.状态。
FirstStep: 根据EMTDC全局变量FIRSTSTEP的值输出.TRUE.或.FALSE.状态。
·LastStep:根据EMTDC全局变量LASTSTEP的值输出.TRUE.或.FALSE.状态。

4.Data Label 数据标签

        数据标签可用于将信号名称分配给携带数据信号的电线。如果数据信号名称输入与同一页面模块(或主页面)中的另一个数据信号名称匹配，则这两个信号将被视为连接在一起数据标签主要用于在页面内传输数据信号，或为组件内产生的任何内部输出信号提供连接点。数据标签不能用于在页面之间传输数据。

5. Data Merge 数据合并

        该组件将多达12个单独的标量信号组合成一个一维数组(数据向量)。
所有连接到输入端的信号都会被转换为所选的输出类型。整数型输入值会被转换为浮点型，浮点型输入值会被转换为最近的整数，使用Fortran的NINT函数。逻辑型输入值不会自动转换为浮点型或整数型。如果输入类型不同，请使用类型转换组件先将其转换为所需类型，然后再合并。
数据合并组件可以按以下方式使用:

6.  Data Signal Array Tap 数据信号阵列抽头

组件从其连接的数信号阵列中提取指定的元素范围。

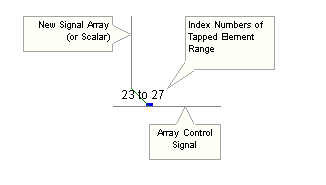

数据信号阵列探头可以连接到承载阵列(或数据向量)的Wire组件，如下所示:

7. Time Step Constant 时间步长常数

        此组件主要用于将所选模拟时间步的值分配给数据信号线或组件输入。此组件的输出仅通过更改项目的模拟时间步来调整。

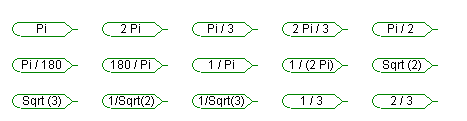

8. Commonly Used Constants 常用常量

描述
此组件主要用于将实际常数值分配给数据信号线或组件输入。CommonUsed Constants类似于RealConstant，但提供了预定义的通用常数。

9. Force to DSDYN 强制为DSDYN

该组件可用于将任何数据信号标量或数组强制进入EMTDC系统动态的DSDYN部分，应仅由高级用户使用。该组件提供的优势之一是，如果组件(无论是主库还是用户定义的)的所有输入信号都经过此组件的预处理，它将确保PSCAD强制组件本身进入DSDYN。

10.  Total Number of Multiple Runs 多次运行的总数

        此组件仅与PSCAD的多次运行功能一起使用，该功能可以从“项目属性”对话框窗口启用或禁用，并给出多次运行的总数。此值可以作为直接输入用于控制系统或其他设备进行多次运行研究。此组件可以与当前运行编号组件一起使用。

11. Pin 引脚

        Pin组件可用于强制两个重叠的Wires(无论是数据还是电气)之间建立连接。

12.时间信号变量

        此组件主要用于将所选模拟时间的值分配给数据信号Wire或组件输入。此组件的输出仅通过更改项目的模拟时间来调整。
注:如果从快照开始，此组件的输出将反映新的模拟开始时间。例如，如果快照从0.3秒开始，则此组件也将从0.3秒开始

Logical库

主要用于实现逻辑控制和信号处理功能，它们在电力系统仿真中用于构建控制逻辑、保护系统和信号处理电路。

1.Timed ON/OFF Logic Transition 定时接通/断开逻辑转换

        此组件模型一个时间转换图。用户可以指定ON延迟时间和OFE延迟时间。即使输入在ON延迟时间之前变为低电平，延迟输出也会在设置延迟时间之后拾取。主库中还有一个组件，可以模拟标准的二进制延迟定时器(即，在输出变为高电平之前，输入必须保持高电平一段时间)。如果启用了插值兼容性，则插值信息(即输出转换的确切时间)由设备生成并发送到输出。输出的插值时间基于输入插值时间、用户输入延迟和模拟时间步长。当使用完全插值时，即使在较大的时间步长下，该设备也非常精确。

2. 滞后缓冲

磁湍绣冲器是将真实信号转换为逻辑信号的理想元件。磁湍功能通过防止在输入信号明确越过输入闻值之前转换到新的逻辑状态来提供一定的抗噪声能力。当输入信号在磁湍区域内时保持先前的输出电平。
如果启用了插值兼容性，则设备会生成插值信息并将其发送到输出。输出插值时间通过连续监测输入信号并与逻辑1和逻辑0输入电平进行比较来计算。当输入信号跨越任一输入电平时，会给出插值时间。当使用完全插值时，即使在较大的时间步长下，该设备也非常精确。

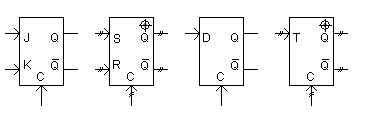

3.触发器

组件代表了四种触发器配置之一:JK、SR、D和T。触发器可以被设置为提供与EMTDC插值算法兼容的信息。输出状态根据时钟输入C的值而变化。如果C被选择为
下降沿，输出仅在时钟脉冲的下降沿改变状态。如果它被选择为上升沿，输出仅在时钟脉冲的上升沿改变状态。
时间步长下，该设备也非常精确。
如果播值兼容性被启用，那么从输入或时钟中获取的相关插值信息将被传递到设备输出Q和Obar。此外，插值信息用于根据输入和时钟信号转换的确切时刻确定触发器逻辑。当使用完全插值时，即使在较大的
关于四种触发器配置的说明，请参见下文。

1. 电子电路中的触发器

在数字电路中，触发器是最基本的存储单元，能够长期保持"0"或"1"两种状态，直到下一次触发信号到来。例如，手机的内存就是由无数个触发器组成，每个触发器负责存储一个二进制位（bit）。常见的类型包括：

• RS触发器：通过输入信号直接控制输出状态。

• D型触发器：在时钟信号边沿（如上升沿）时锁存输入数据。

• JK触发器：解决了RS触发器的输入冲突问题，并支持状态翻转。
  这类触发器的核心作用是“记忆”，是计算机、数字仪表等设备的基础元件

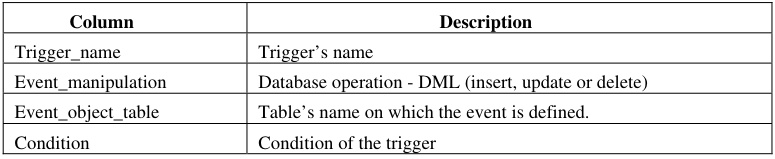

2. 数据库中的触发器

在数据库系统中，触发器类似于一个“自动监控程序”。当对数据进行增删改（如INSERT、UPDATE、DELETE）时，它会自动执行预设的操作。例如：

• 当用户修改订单金额时，触发器可以自动检查金额是否合理，并记录修改日志。

• 当删除某条客户记录时，触发器可以同步删除与该客户关联的订单数据，避免数据残留。
  它的核心作用是维护数据的一致性和完整性，无需手动干预。

3. 物理实验中的触发器

在高能物理实验（如粒子对撞机）中，每秒可能产生数百万次粒子碰撞，但只有极少数是有研究价值的。触发器的作用就像“智能过滤器”：

• 第一级触发器：快速筛选出可能包含新物理现象的事件（如特定能量或粒子轨迹）。

• 多级触发器：逐步细化筛选条件，最终保留约0.1%的数据供科学家分析。
  这种机制大幅降低了数据存储和分析的负担。

Sequencer库

主要用于生成和控制序列信号，这些信号在电力系统的仿真中用于触发事件、控制操作顺序或模拟特定的运行条件。

Protection库

主要用于实现电力系统的保护功能，这些元件在电力系统仿真中用于模拟各种保护装置和保护逻辑，以确保电力系统的安全运行。

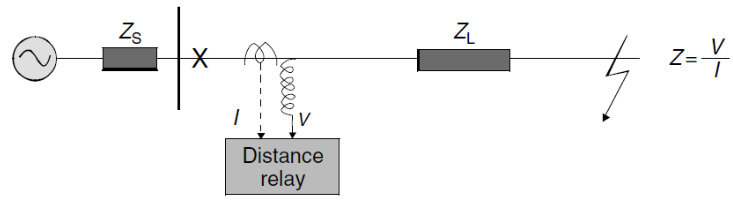

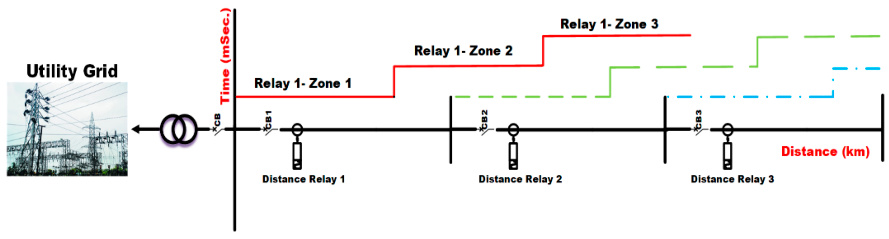

1.Distance Relay - Apple Characteristics 距离继电器-苹果特性

        描述苹果特性组件被归类为“阻抗区域元素”，它检查由输入R和X猫述的点是否位于阳抗平面上的指定区域内。R和X表示被监控的阻抗的电阻和感抗部分，并且可以以每单位或欧姆为单位输入。但是请注意，组件输入参数的单元应与R和X输入的单元匹配。如果由R和X定义的点位于指定区域内，则组件将输出“1”，否则输出将为“o”
使用两个半径相等的圆可以形成一个苹果特征，它被定义为两个圆的并集。

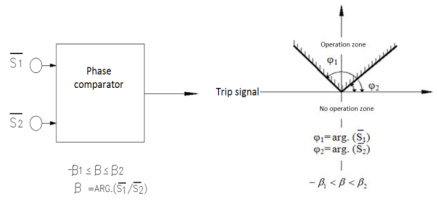

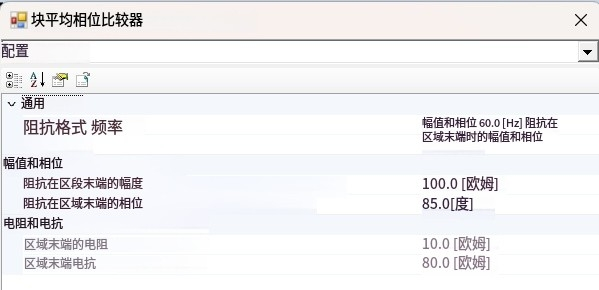

2.Block Average Phase Comparator Relay 块平均相位比较器继电器

描述块平均相位比较器继电器计算一个值，v①z-v)
如果输入Vand1描述的阳抗位于保护区之外，则此量应为负数。该组件对的标准化量进行积分，限制为0.0和2.0，如果积分器输出超过1.0，则会产生跳闸信号(1)。默认输出为0

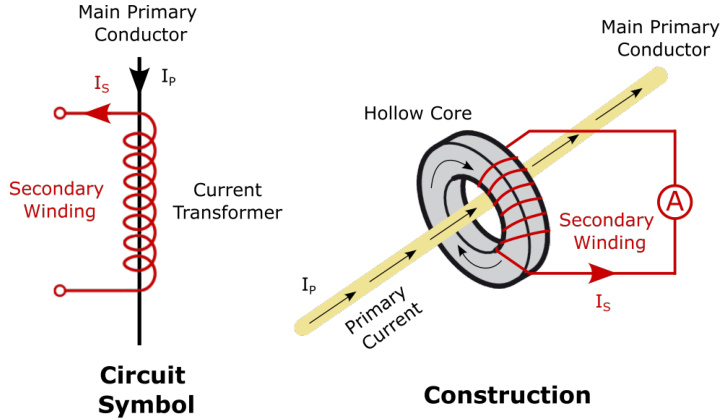

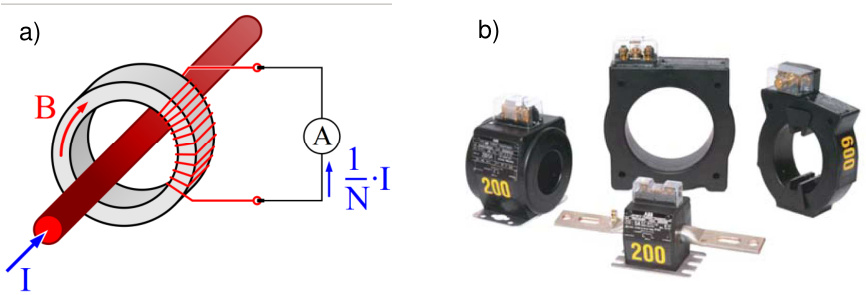

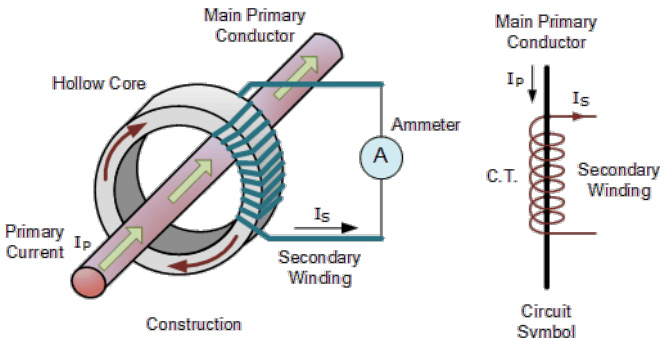

3.Current Transformer (CT) - JA Model 电流互感器 (CT)- JA 模型

        此组件基于Jiles-Atherton铁磁滞回线的理论模型电流互感器。根据磁材料的物理特性，模拟了饱和、磁滞回线保留和微小回路形成的影响。测量的初级电流(以千安为单位)是模型的输入，输出是通过继电器的次级电流(以安培为单位)。

双CT差动配置-JA模型

        该组件模型了两个电流互感器，在差动保护方案中并联运行。该模型基于Jies-Atherton的铁磁滞回线理论。根据磁材料的物理特性，模拟了饱和、磁滞回线和微小回路形成的影响。模型的输入是测量到的主线电流(以千安为单位)。模型根据CT绕组(以安培为单位)计算二次电流。通过继电器的电流可以作为内部输出提供。

Current Transformer - Lucas Model 电流互感器-Lucas 型号

这个组件模型了一个连接到电感负载(继电器)的电流变压器。模型的输入是测量到的初级线电流(以千安为单位)。模型根据CT绕组计算次级电流(以安培为单位)。

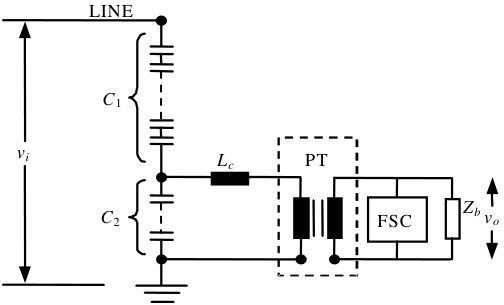

4.耦合电容器电压互感器(CCVT)

描述这个组件模型的是一个协同耦合的电压互感器。模型的输入是电容器两端的电压，Vp(以kV为单位)，C，和C，。输出是转换后的电压Vs(以伏特为单位)。

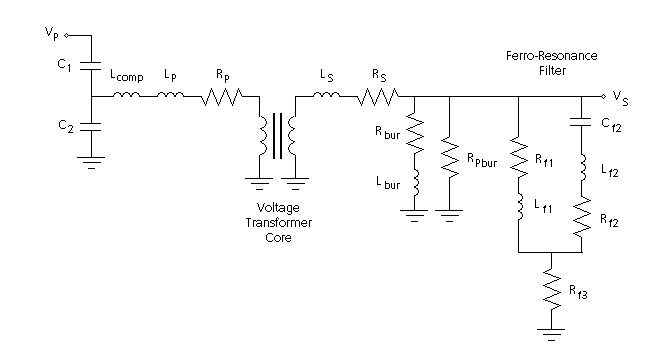

CCVT电路模型的示意图如下:

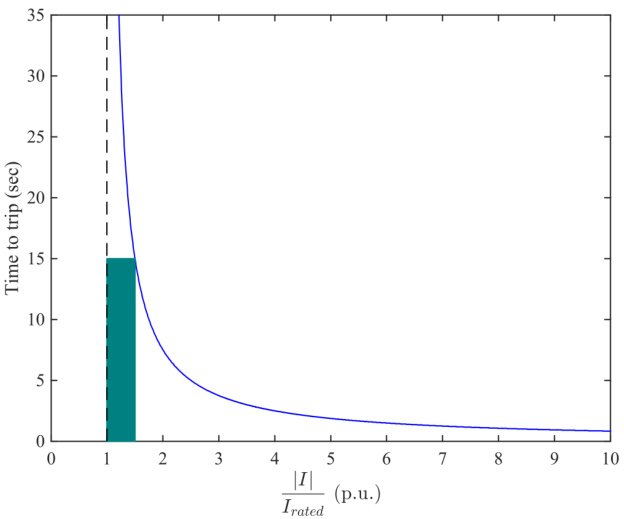

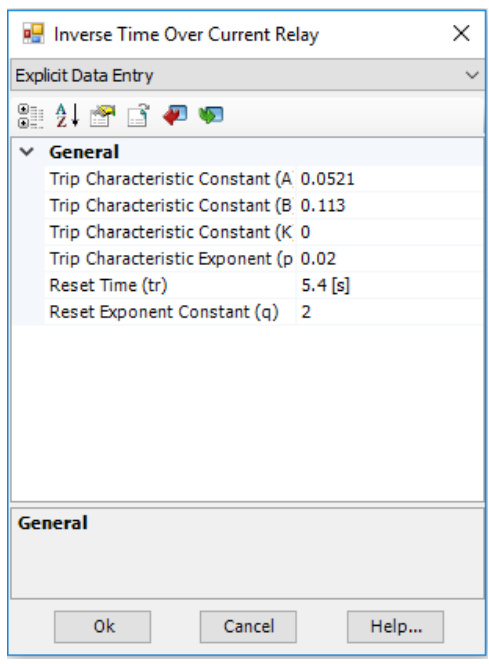

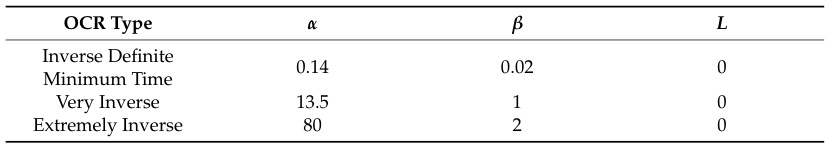

6. Inverse Time Over Current Relay 逆时过电流继电器

描述-个电流操作继电器通过积分电流F()关于时间的函数产生一个反时间-电流特性。F(1)在高于称为“拾取电流”的预定输入电流时为正，在低于拾取电流时为负。因此，拾取电流是积分开始为正的电流，当积分达到预定的正设定值时，继电器产生输出1。
该组件的输入是一个测量电流信号(可以是每单位或kA)。
当输入电流高于拾取电流时，函数F(I)被定义为一次跳变，当电流低于拾取电流时，函数被复位。

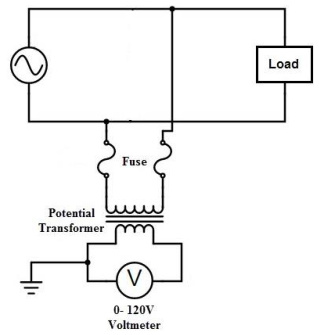

7.Potential Transformer (PT/VT) 潜在变压器(PT/VT)

        组件模型是一个协同耦合的电压互感器。模型的输入是电压V(以KV为单位从系统中测量)。输出是转换后的电压V(以伏特为单位)。

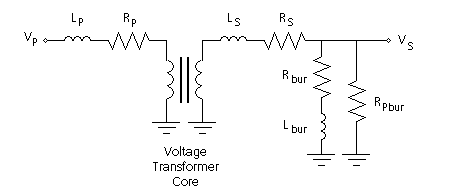

PT/VT电路模型的示意图如下:

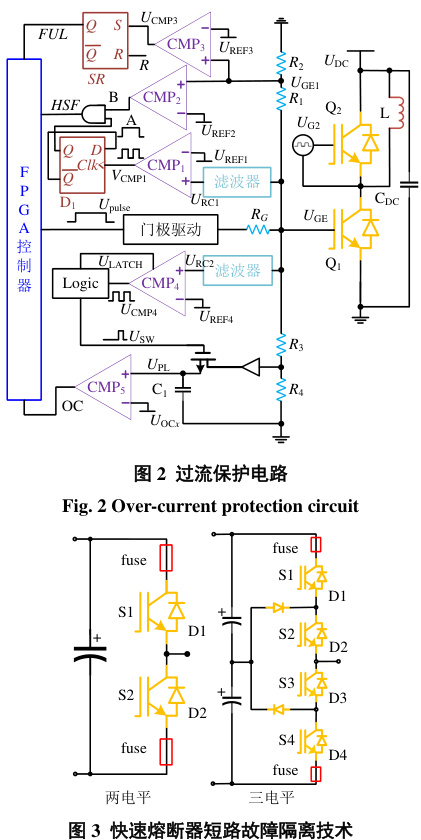

10.Over-Current Detector 过流检测器

        描述该组件持续检查输入信号是否超过指定的过电流限制。它可以配置为在应用检査之前处理输入信号:如果处理后的输入超过指定的延迟时间的闻值，则该组件将输出1(否则为0)。

I/O Devices 库

主要用于实现与外部系统或设备的输入输出操作。这些元件在电力系统仿真中用于数据交互、信号控制和结果显示等方面。

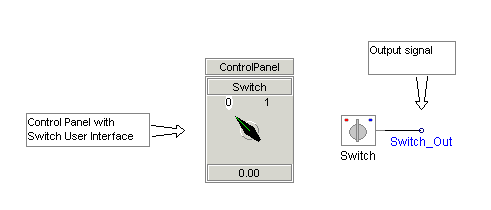

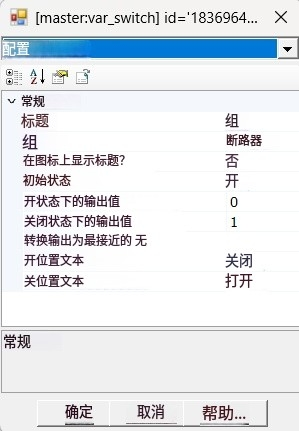

  1.Two State Switch 两种状态的开关元件

是一种用于模拟具有两种状态的开关元件。这种元件在电力系统仿真中非常常用，用于模拟断路器、接触器或其他开关设备的行为。

功能和作用

1. 模拟开关行为

   • Two State Switch 用于模拟开关的两种状态：开（断开）和关（闭合）。在仿真过程中，可以根据需要在两种状态之间切换。

2. 控制电路通断

   • 通过在两种状态之间切换，可以控制电路的通断，用于模拟电路的接通、断开以及切换操作。

3. 灵活的控制方式

   • 支持多种控制方式，包括时间控制、信号控制等，可以灵活地设置开关的切换条件。

参数设置

1. 初始状态（Initial State）

   • 设置开关的初始状态，可以是开（断开）或关（闭合）。

2. 切换条件（Switching Condition）

   • 设置开关在两种状态之间切换的条件，例如基于时间、电压、电流或其他信号的条件。

3. 切换延时（Switching Delay）

   • 设置开关状态切换时的延时，以模拟实际开关设备的机械或电气延迟。

应用场景

1. 断路器模拟

   • 在电力系统中，用于模拟断路器的行为，研究其在故障条件下的动作特性。

2. 接触器控制

   • 在电机控制电路中，用于模拟接触器的吸合和释放过程，控制电机的启动和停止。

3. 自动切换系统

   • 在备用电源自动投入系统中，用于模拟主电源和备用电源之间的切换。

4. 故障插入

   • 在故障模拟中，用于在特定时间或条件下插入故障，研究系统的保护和恢复能力。

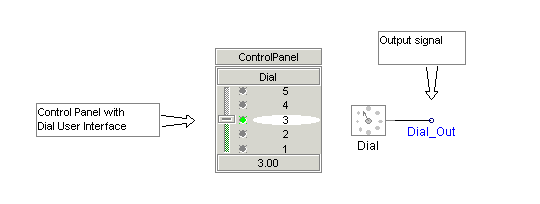

2. Rotary Switch (Dial)

是一种用于模拟旋转开关或拨盘操作的元件。这种元件在电力系统仿真中用于模拟需要多位置选择或调节的开关操作，例如在手动控制面板上选择不同的操作模式或调节参数。以下是对 Rotary Switch (Dial) 的详细解释：

功能和作用

1. 多位置选择

   • Rotary Switch (Dial) 通常具有多个位置或档位，可以模拟不同的连接状态或操作模式。

   • 例如：在一个控制面板上，旋转开关可能用于选择不同的电源输入或调节设备的运行参数。

2. 模拟调节功能

   • 支持模拟调节功能，如调节电压、电流或频率等参数。通过旋转开关的位置变化来模拟参数的逐步调节。

3. 图形化控制

   • 提供图形化的拨盘界面，使用户可以直观地进行操作和控制。

参数设置

1. 位置数量（Number of Positions）

   • 设置旋转开关的总位置数，例如3个位置、5个位置等。

2. 初始位置（Initial Position）

   • 设置旋转开关的初始位置，即仿真开始时的默认位置。

3. 电气连接（Electrical Connections）

   • 定义每个位置对应的电气连接状态。例如，每个位置可以连接到不同的电路或设备。

4. 机械特性（Mechanical Characteristics）

   • 设置旋转开关的机械特性，如旋转方向、锁定位置等。

应用场景

1. 控制面板模拟

   • 在模拟控制面板时，用于选择不同的操作模式或功能。

2. 多电源选择

   • 在需要从多个电源中选择一个作为输入的场景中使用。例如，在备用电源系统中，旋转开关可以用于选择主电源或备用电源。

3. 参数调节

   • 用于调节设备的运行参数，如调节变压器的分接头位置以改变输出电压。

4. 实验和测试

   • 在实验和测试环境中，用于模拟手动调节设备的操作。



 3.Total Number of Multiple Runs 多次运行的总次数

        此组件仅与PSCAD的多次运行功能一起使用，该功能可以从“项目属件”对话框窗口启用或禁用，并给出多次运行的总数。此值可以作为直接输入用于控制系统或其他设备进行多次运行研究。此组件可以与当前运行编号组件一起使用。

4.Output Channel  输出通道

        该组件可引导和记录它所连接的信号，以便在在线显示器(如图形、仪表、多工表等)中显示或插入到输出文件中。
正确用法:

6.Variable Real/Integer Input Slider 可变实数/整数输入滑块

        描述可变实数/整数输入滑块是一系列专业用户界面控件的一部分，用户可以在模拟运行期间手动调整输出。这个组件系列还包括旋转开关(刻度盘)、双状态开关和按钮。此组件输出在指定最大值和最小值之间可手动调整的实际或整数类型值。为了交互式地控制此组件，用户必须将其链接到一个控件。面板用户界面。相应的控制面板界面如下图所示。

7.Current Run Number 当前运行编号

        此组件仅与PSCAD多运行功能一起使用，该功能可以从“项目属性”对话框中启用或禁用，并给出当前运行编号。此值可以用于控制系统或其他设备进行多运行研究。此当前运行编号组件可以与总多运行次数组.

8.Push Buton按钮

Push Buton是一个专门的用户界面控件家族的一部分，用户可以在模拟运行期间手动调整输出。这个组件家族还包括可变实数/整数输入滑块、双状态开关和旋转开关(拨盘)。
此组件输出手动控制的双态REAL或INTEGER类型值(开关)。为了以交互方式控制此组件，用户必须将其链接到控制面板用户界面。相应的控制面板界面如下图所示。

9.Variable Plot Step 可变绘图步长

此参数可用于在模拟过程中动态更改插页。此时输入的信号应为所要求的第一步(即输入0.00005至50us)。
尽管输入绘图步长信号的实际值，但结束值将转换为EMTDC仿真时间步长的正整数倍。例如，如果时间步长设置为50us，而输入的绘图步长信号为255us，则信号值将调整为250us(50的整数倍)。输入的绘图步数信号应始终保持大于模拟时间步数。如果信号变得小于设定的时间步长，它将被限制在时间步长本身的值上。
注:重要的是要注意，绘图步长值直接影响EMTDC输出文件的结构。在模拟过程中修改绘图步长，实际上会创建具有可变采样率的输出文件，这可能会使假设固定采样率的后期处理软件无法读取这些文.

10.Vector Interlace 向量交错

此组件将两个信号向量(数组)交织成一个组合输出数组。此组件特别适用于将极值数组与极相角数组组合，以便它们可以直接输入到相量仪中。例如，考虑以下在线频率扫描仪(FFT)的输出格式:

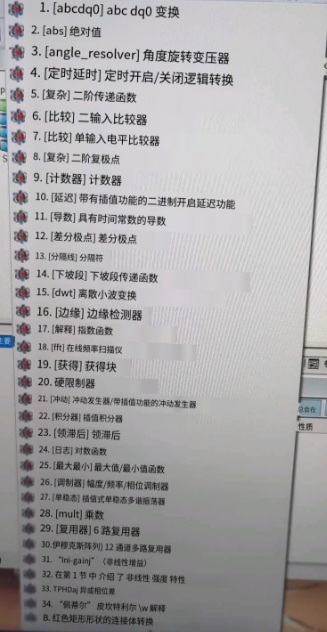

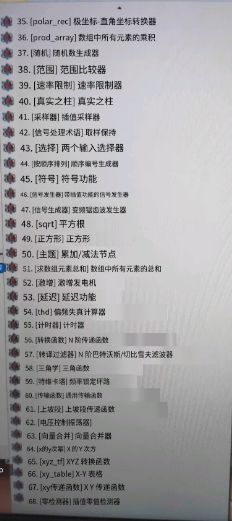

CSMF（Control Systems Modeling Functions）库

提供了完整的线性和非线性控制组件集合，主要用于电力系统控制系统的建模、分析和设计。

pscad的问题

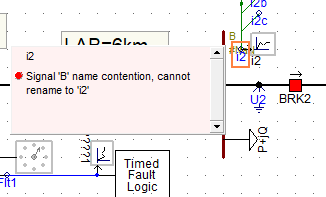

1.这个是母线和signal太近了，移开就行。

2.你得空帮我看看这个电缆模型，电缆的长度要改成0.8km，但是目前改短了，会报错，你帮我找找怎么解决

原因是后的电缆长度l = 0.8km导致其波传播时间总数，变得小于或等于当前的仿真时间步长。所以检查并减少仿真时间步长，使其远小于计算出的新传播时间。

英语不好，记一下单词

resistor

resistance

general

configuration

inductor

inductance

capacitor

capacitance

annotation

RLC Branch Components Series or Parallel Combinations or RLC are Automatically Collapsed.

Tuned Filter

Series RLC Tuned Filter

电力知识

1.RMS 是 均方根（Root Mean Square）

在电力领域中，它是一个非常重要的概念，用于描述交流电（AC）的有效值。

RMS 的基本概念

• 在交流电中，电流和电压的大小是随时间变化的。RMS 值是一种将交流电的有效值转换为直流电等效值的方法，这个等效值能够产生相同的热效应（即功率损耗）。

• 例如，一个 120V 的 RMS 交流电压在电阻上产生的热量与一个 120V 的直流电压在相同电阻上产生的热量相同。

为什么使用 RMS？

• 统一标准 ：交流电的瞬时值不断变化，难以直接用作比较和计算。RMS 值提供了一种统一的标准，使得交流电的大小可以与直流电进行比较。

• 功率计算 ：RMS 值可以用于计算交流电路中的功率。功率（P）的计算公式为：



其中，VRMS​ 是电压的均方根值，IRMS​ 是电流的均方根值，cosϕ 是功率因数。

RMS 在电力系统中的应用

• 电力传输和分配 ：在电力传输和分配网络中，电压和电流的 RMS 值用于确定系统的容量、损耗和稳定性。

• 设备设计和选型 ：电气设备（如发电机、变压器、开关设备等）的设计和选型通常基于 RMS 值，以确保设备能够承受正常运行时的电压和电流。

• 电能计量 ：电能计量设备（如电表）使用 RMS 值来精确测量和计费用户的用电量。

总之，RMS 是电力系统中描述交流电大小和功率传递能力的关键参数，它提供了一种标准化的方法来衡量和比较不同交流电波形的有效值。

2.π型等效电路

        是一种用简单元件组合（电阻、电容、电感等）模拟复杂电路行为的简化模型。它的名字来源于电路结构像希腊字母“π”（两侧并联元件，中间串联元件）。通俗来说，它就像用“积木块”替代复杂的电路，保留关键特性，方便计算和分析。

3.反时限继电保护的知识

1.短路电流与故障点距离的反比关系本质源于线路阻抗的累积效应。近端故障因阻抗小、电流大，对设备冲击更强（如变压器低压侧短路可能造成严重损坏）；远端故障则因阻抗大、电流小，保护装置需精确整定以避免误动或拒动。

逆时过电流继电器（又称反时限过电流继电器）是一种电力系统保护装置，它的核心特点是动作时间与故障电流的大小成反比。简单来说，当线路中流过的电流越大，继电器切断电路的速度就越快；反之，若电流较小，继电器会延迟更久才动作。这种特性使它既能快速切断严重故障（如短路），又能容忍短暂的正常过载（例如电动机启动时的电流冲击）。

通俗解释：

想象一下电路中的电流像水流，而逆时继电器就像一个智能水闸：

• 如果水流突然变得非常大（类似短路电流），水闸会立刻关闭，避免洪水冲毁堤坝（保护设备不被烧毁）。

• 如果水流只是稍微变大（比如电动机启动时的短暂过载），水闸会等一会儿再决定是否关闭，避免误动作影响正常使用。

这种“大水快关，小水慢关”的特性，既保证了安全性，又提高了供电的可靠性。

---

具体工作原理：

1. 电流检测：通过电流互感器实时监测线路电流。

2. 特性曲线：继电器内置一条预设的“时间-电流曲线”（如图3右侧所示），电流越大，动作时间越短。例如：

   • 电流是正常值的2倍时，可能在5秒后动作。

   • 电流是正常值的5倍时，可能仅需0.5秒就动作。





3. 参数设置：

   • 拾取电流值（Pickup Current）：决定何时启动计时（例如设定为正常电流的1.2倍）。

   • 时间乘数（TMS） ：类似“灵敏度调节旋钮”，数值越大，整体动作时间越长。



4. 协调保护：多级继电器通过时间差（Discrimination Margin）配合，确保离故障点最近的继电器优先动作，避免大面积停电。

---

应用场景：

• 电动机保护：启动时电流大但短暂，继电器不会误跳闸；若堵转导致持续大电流，则快速切断。

• 输配电线路：区分短路（需立即断电）和临时过载（允许短暂运行）。

• 变压器保护：防止过载损坏绕组。

---

技术演进：

• 传统电磁式：通过机械结构（如感应盘）实现反时限特性，但调整不便。



• 数字微处理器式：可编程设置多种曲线（如标准反时、极端反时），灵活性大幅提升。

例如，现代数字继电器甚至能通过修改公式参数（如中的A、B、K常数）自定义动作曲线，适应特殊需求。

总结：

逆时过电流继电器通过“电流越大，动作越快”的智能响应，在电力系统中扮演着“精准卫士”的角色，既防止设备损坏，又最大限度维持供电连续性。

4.谐波阻抗

是指电力系统中针对特定谐波频率（即基波频率的整数倍，如100Hz、150Hz等）所呈现的阻抗特性，可以通俗理解为电路对高频谐波成分的“阻碍能力

1. 组成与特性
   谐波阻抗由电阻和电抗（感抗或容抗）组成，随频率变化而变化。例如，电缆在高次谐波下电阻会增大，而电感会减小，导致整体阻抗特性改变。不同设备或线路在不同谐波频率下的阻抗差异很大，这会影响谐波的传播路径（谐波电流倾向于流向低阻抗方向）。

2. 作用场景

   • 定位谐波源：通过比较系统侧和负载侧的谐波阻抗大小，可以判断谐波是来自电网还是用户设备。例如，若测量点的阻抗接近系统侧阻抗，则谐波源可能在用户侧。

   • 滤波器设计：设计滤波器时需要针对特定谐波频率呈现高阻抗，从而“阻挡”这些谐波。例如，双调谐滤波器会在15次和18次谐波处阻抗升高，有效抑制这些频率的干扰。



   • 责任划分：通过计算“总谐波阻抗”，可量化不同用户对电网谐波污染的贡献比例，为奖惩措施提供依据

就像电网对高频干扰的“筛子”，不同频率的谐波会遇到不同的阻力。

5.感生功率流

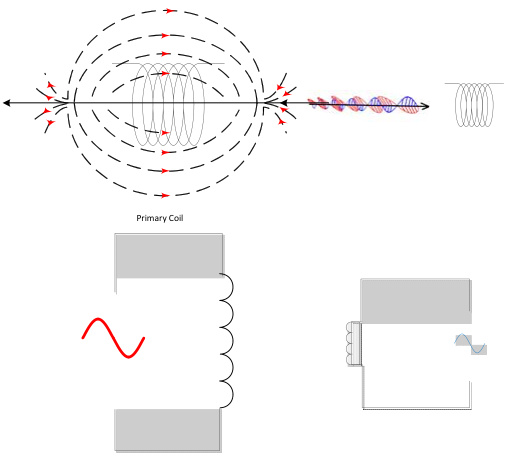

是指由于电磁感应现象在空间中形成的能量流动。通俗地说，当磁场或电场发生变化时，会在导体中“感应”出电流，这种电流伴随着能量的传递，就像看不见的水流一样在空间中流动。

举个例子，无线充电技术就是典型的感生功率流应用。充电底座里的线圈（初级线圈）通过变化的电流产生磁场，手机里的线圈（次级线圈）被这个磁场穿过时，就会“感生”出电流，从而完成能量传输。整个过程没有物理连接，能量像水流一样通过磁场传递。

6.单相故障

是指三相电力系统中某一相发生异常断开或接地的现象，是配电系统中最常见的故障类型。

典型表现

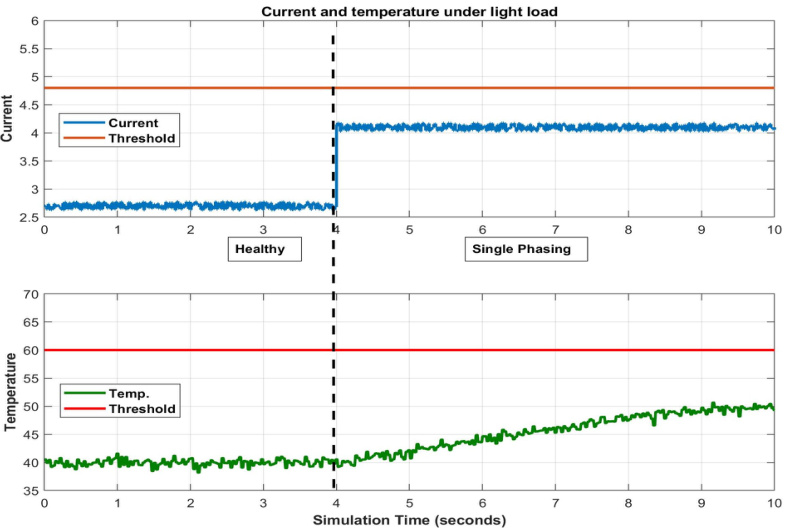

1.电流异常：故障相电流突增（接地时）或骤降（断线时），其他两相电流失衡。例如电机单相运行时，剩余两相电流可能超过正常值1.5倍。

• 电压波动：故障相对地电压降低（如从220V降至接近0V），其他两相对地电压升高（可能达到380V），威胁设备绝缘。

• 设备症状：电机震动加剧、温度飙升甚至冒烟；照明灯具忽明忽暗

7.距离继电器

是电力系统中用于保护输电线路的一种关键装置，它的核心原理是通过测量线路上的电压和电流来判断故障位置，并快速切断故障区域，防止事故扩大。

基本工作原理

1. 测量阻抗：距离继电器会实时计算线路的视在阻抗（Z = 电压V / 电流I）。在正常运行时，阻抗值较大（对应负载状态）；一旦发生短路或接地故障，电压会骤降、电流激增，导致阻抗值急剧减小。当阻抗低于预设的阈值时，继电器判定故障发生。

2. 分区保护：为了精准定位故障，距离继电器将线路划分为多个保护区域（如Zone 1、Zone 2、Zone 3）：

• Zone 1：覆盖线路前80%-90%的距离，瞬时动作（无延时），快速切除近端故障。
• Zone 2：覆盖线路全长并延伸到相邻线路的一部分，带短延时（如0.3-0.5秒），防止误动。
• Zone 3：作为后备保护，覆盖更远范围，延时更长（如1秒以上）。

距离继电器通过阻抗测量+分区延时的逻辑，实现了对输电线路的精准保护。它像电力系统的“安全阀”，既快速隔离故障，又避免因误动导致大面积停电。

8.块平均相位比较器继电器

是一种用于电力系统保护的装置，主要功能是检测输电线路中的故障（如短路、接地故障等）并触发断路器跳闸以防止设备损坏。其核心原理结合了相位比较技术和信号平均处理，具体解释如下：

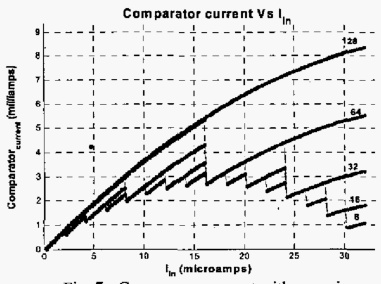

1. 相位比较器的作用

相位比较器是继电器的核心部件，通过比较输入信号的相位差来判断故障。例如：

• 在距离保护中，继电器会测量线路的电压和电流的相位关系。正常运行时，相位差在一定范围内；但当发生故障时，相位差会超出预设的阈值。



• 例如，当输电线路发生短路时，电流骤增而电压骤降，两者的相位差会显著变化。相位比较器检测到这一异常后，会生成跳闸信号，触发断路器断开故障线路。

2. “块平均”的含义

这里的“块平均”可能指两种处理方式：

• 多路信号的平均：在多相系统中（如三相输电），继电器需要同时监测多个相位的信号（如A相、B相、C相）。块平均可能指对多个相位比较器的输出结果进行综合或平均处理，以提高判断的准确性。

• 分块时间窗口平均：对连续输入的信号按时间分块，计算每块内的相位差平均值。这可以消除瞬时干扰或噪声的影响，提升抗干扰能力。

3. 应用场景与优势

• 快速保护：相位比较器响应速度快，适合需要快速切断故障的场景（如高压线路短路）。

• 多相系统适配：块平均处理使继电器能同时处理多相故障（如相间短路、三相故障），减少使用多个单相继电器的成本。

• 抗干扰性：通过平均处理，继电器能更稳定地识别真实故障，避免误动作。

通俗类比

可以将块平均相位比较器继电器想象成一个“智能哨兵”：

• 耳朵（相位比较器） ：监听电网中电压和电流的“声音”（相位差）。

• 大脑（块平均处理） ：综合多个“耳朵”听到的信息，排除杂音（噪声），确认是否有真正的危险（如短路）。

• 动作（跳闸信号） ：一旦确认危险，立即拉闸断电，保护整个系统。

实际案例

• 在输电线路中，若雷击导致A相接地故障，继电器会检测到A相电流与电压的相位差突变。通过与其他相的相位数据对比（块平均），确认是真实故障后，在几毫秒内切断故障线路。

总结来说，这种继电器通过智能化的相位比较和信号处理技术，成为电力系统稳定运行的重要保障。

9.电流互感器

        是一种用于电力系统的特殊设备，主要作用是将高压线路中的大电流按比例转换为安全的小电流，便于测量和保护设备。通俗来说，它就像一个“电流缩小器”，既能降低电流数值，又能隔离高压危险，保障人员和设备的安全。

结构和工作原理

1. 基本结构：
   电流互感器由铁芯、一次绕组（初级线圈）和二次绕组（次级线圈）构成（图3、图2.1a）。





   • 一次绕组：匝数少，直接串联在需要测量的大电流线路中，承载全部被测电流。

   • 二次绕组：匝数多，连接到仪表或保护装置，输出缩小后的电流（通常为5A或1A）。

2. 工作原理：
   基于电磁感应（类似变压器）。当大电流（IPIP​）通过一次绕组时，铁芯中产生交变磁场，进而在二次绕组中感应出小电流（ISIS​）。两者的比例由绕组匝数比决定（IS=IP×N1/N2IS​=IP​×N1​/N2​）。例如，若一次侧1匝、二次侧100匝，电流会缩小为原来的1/100。

关键特点

• 安全隔离：二次侧与高压电路完全隔离，避免直接接触危险电压。

• 强制闭合回路：二次侧必须始终连接仪表或短接，若开路会产生高压，可能损坏设备或引发触电。

• 误差控制：受铁芯材料、负载等因素影响，存在比值差和相位差，需定期校准。

应用场景

• 测量：如电表、电流表等，将难以直接测量的大电流转换为标准小电流。



• 保护：为继电保护装置提供信号，在故障时快速切断电路。

• 标准化：统一输出5A或1A电流，使仪表设计更简单、通用。

示例说明

假设一条高压线路的电流为1000A，使用匝数比为1:200的电流互感器后，二次侧输出的电流仅为5A（1000÷200=51000÷200=5）。这样，普通仪表就能安全测量，且无需接触高压部分。

注意事项

• 禁止开路：拆卸二次侧设备前必须先短接绕组，防止高压危险。

• 匹配负载：若连接的仪表阻抗过大，可能导致测量误差。

总结来说，电流互感器是电力系统中不可或缺的“安全桥梁”，通过电磁转换实现大电流的便捷测量，同时保护人员和设备安全。

10.耦合电容器电压互感器（简称CVT）

是一种用于电力系统的测量设备，它的主要作用是将高电压按比例转换为低电压，以便安全测量或用于保护、控制等用途。通俗来说，就像用“分压器”把高压“分摊”成低压信号，方便后续处理。

它的核心原理是电容分压。比如用两个电容器串联接在高压线上，高压会按电容比例分配在两者之间，从而在低压侧得到一个与高压成比例的较小电压。例如，若总电压是110kV，通过合理设计电容值，可能让其中一个电容器承担大部分电压（如100kV），另一个承担剩下的10kV，这时低压侧就能安全获取10kV的信号。但单纯分压还不够，实际还需要补偿电感来抵消电容的容性效应，确保电压比例稳定。

此外，CVT通常包含电磁单元（类似变压器），进一步将分压后的电压调整到标准输出（如100V或更低），供仪表或保护装置使用。有些设计还会集成阻尼装置，防止电路因铁磁谐振产生异常电压。

它的优势在于：

1. 体积小、重量轻：相比传统电磁式互感器，CVT无需笨重的铁芯结构，适合高压场景（如220kV以上）。
2. 多功能：不仅能测电压，还能兼作耦合电容器，用于电力线载波通信。
3. 安全性高：采用气体绝缘（如SF6）或干式结构，绝缘性能更好。
4. 抗干扰强：电子式设计（如EVT）通过光纤传输信号，避免了电磁干扰。

例如，在特高压电网中，罐式CVT通过SF6气体绝缘，即使面对1000kV的超高压，也能稳定输出低电压信号供监测使用。而在普通变电站，CVT既能帮助电表计量，又能为继电保护装置提供实时电压数据。

简言之，它就像电力系统的“降压翻译器”，用巧妙的分压和补偿设计，让高压变得“看得见、摸得着”，同时兼顾安全和经济性。

11.潜在变压器（Potential Transformer，简称PT）

是一种专门用于电力系统的特殊变压器，主要功能是将高电压按固定比例降低到安全范围，以便进行电压测量或为保护设备提供信号。以下是通俗易懂的解释：

1. 核心作用
   潜在变压器像是一个“电压缩放器”。例如，电力系统中的高压线路可能有几千伏电压，直接测量非常危险。此时潜在变压器会将高压（如2200V）按比例缩小到低压（如120V），这样普通仪表和继电器就能安全地监测电路状态。

2. 工作原理
它的结构和普通变压器类似，由铁芯和两个绕组（初级线圈接高压，次级线圈输出低压）组成。通过电磁感应原理，次级电压与初级电压保持固定比例（比如220V输入转9V输出），且频率不变。

3. 实际应用场景

• 测量保护：为电压表、电度表等提供低压信号，同时避免人员直接接触高压电。
• 系统兼容性：输出电流较小（如1A），适合驱动低功率设备，而非大功率负载。

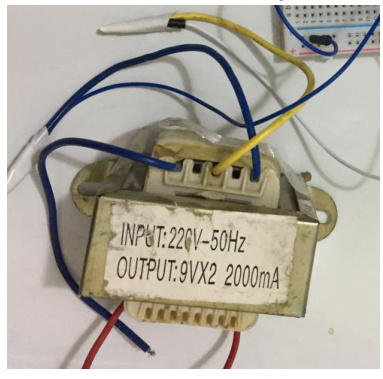

• 工业设计：部分型号外壳会标注参数（如输入220V/50Hz，输出9V/2000mA），并通过焊接引线接入电路板。

1. 与传统变压器的区别
   普通变压器侧重电能传输（如电力电子变压器可调节电能质量），而潜在变压器专用于精确降压测量，容量较小，强调安全性和信号稳定性。

总结：潜在变压器是电力系统的“安全哨兵”，通过精确降压让高压变得可测可控，保障设备和人员安全。

12.过流检测器

是一种用于监测电路中电流是否超过安全范围的装置，它的核心作用就像电路的"守护者"，一旦发现电流异常（比如短路或设备过载），就会立即触发保护措施，防止设备损坏或引发火灾等危险。

通俗解释：
你可以把它想象成一个智能的"电流哨兵"。正常情况下，它会默默观察电路中的电流大小。当电流突然暴增（比如电线短路时电流飙升），或者长时间超过设备承受能力（比如电机过载），这个"哨兵"就会立刻拉响警报，甚至直接切断电源，就像家里跳闸保护一样。但它的反应速度更快、判断更精准，还能区分是短暂波动（假过流）还是真正的危险（真过流）。

技术实现举例：

1. 传感器探测：用霍尔传感器（类似非接触式电流钳）或采样电阻实时测量电流大小，把电流转换成电压信号。
2. 阈值判断：预设安全电流值（比如10A），当检测值超过时，触发保护。
3. 保护动作：通过继电器切断电路，或通过报警灯、蜂鸣器提醒人员处理。

应用场景：

• 工厂电机：防止电机烧毁（比如检测到电流异常后0.1秒内断电）
• 家用电器：变频空调的过流保护
• 电力系统：智能断路器中的过流脱扣功能

进阶功能：
现代过流检测器还能通过数字芯片（如FPGA）实现毫秒级响应，甚至用人工智能算法预测过流风险，比传统保险丝更智能、更可靠。

按键作用

1.Build 按钮的作用

1. 编译模型

   • 检查模型完整性：当点击“Build”按钮时，PSCAD会检查模型中的所有元件和连接，确保没有缺失的元件或断开的连接。例如，如果模型中有一个变压器元件没有正确连接到电路的其他部分，Build过程会报错，提示用户修复连接。

   • 生成仿真代码：PSCAD会根据模型的结构和元件参数生成相应的仿真代码。这个过程类似于编程中的编译过程，将模型转换为计算机可以执行的代码形式，为后续的仿真运行做好准备。

   • 处理参数和配置：在Build过程中，PSCAD会处理模型中各个元件的参数设置和配置信息。例如，对于一个“3-Phase 3-Winding Transformer”元件，PSCAD会读取其绕组参数、铁芯参数等，并将这些参数整合到仿真代码中。

Run 按钮的作用

1. 执行仿真

   • 启动仿真过程：点击“Run”按钮后，PSCAD会根据之前Build生成的仿真代码开始执行仿真。在仿真过程中，模型中的各个元件会根据其参数和相互连接关系进行动态计算，模拟电力系统的运行状态。例如，在模拟一个包含发电机、变压器和负荷的电力系统时，Run按钮会启动仿真，计算系统中的电压、电流、功率等参数随时间的变化。

   • 实时显示结果（可选）：在仿真运行过程中，用户可以选择实时显示某些关键参数的结果。例如，可以设置在仿真过程中实时显示发电机的输出功率波形，以便及时观察仿真运行的状态和初步结果。

2. 生成输出文件

   • 保存仿真结果：仿真完成后，PSCAD会生成输出文件，包括各种结果数据，如电压、电流、功率等的波形文件，以及可能的事件报告等。这些输出文件可以用于后续的分析和处理。例如，生成的波形文件可以被导入到PSCAD的分析工具中，进行更详细的频域分析或稳态分析。

   • 记录仿真过程：输出文件还可以记录仿真过程中的关键事件，如故障发生时间、保护装置动作时间等。这些信息对于分析电力系统的故障响应和保护协调等非常重要。

Build 和 Run 的区别

• 阶段不同

  • Build：属于仿真前的准备阶段，主要任务是确保模型的完整性和正确性，并生成可执行的仿真代码。

  • Run：属于仿真执行阶段，主要任务是根据生成的仿真代码实际运行仿真，计算并输出结果。

• 输出结果不同

  • Build：输出主要是编译报告和生成的仿真代码。如果Build成功，会生成一个可执行的仿真文件；如果Build失败，会输出错误报告，提示用户模型中存在的问题。

  • Run：输出主要是仿真结果，包括各种波形文件、数据报告等，用于分析电力系统的性能和行为。

• 对模型的要求不同

  • Build：要求模型结构完整，所有元件正确连接，参数设置合理。如果模型中存在断开的连接或缺失的元件，Build会报错。

  • Run：要求模型已经成功Build，并且生成了有效的仿真代码。如果模型没有经过成功的Build，Run按钮可能无法正常工作或会报错。
