小蜜蜂蓝桥杯学习2

一、P14—IO扩展技术与存储器映射扩展

1.前期准备：

进行存储器映射扩展，CT107D平台的J13要将1～2脚短接

引入“absacc.h”，通过XBYTE关键字来直接操作扩展资源

存储器映射扩展方式要占用单片机的P3.6引脚

2.解释P2=(P2&0x1f)|0x80

1）与＆、或｜

0｜任何＝任何

1｜任何＝1

0＆任何＝0

1＆任何＝任何

2）先将前三位清零

3.代码

1）锁存器选择（存储器扩展不用）

void SelectHC573(unsigned char channel)

{

    switch(channel)

    {

        case 4:

            P2=(P2&0x1f)|0x80;

            break;

        case 5:

            P2=(P2&0x1f)|0xa0;

            break;

        case 6:

            P2=(P2&0x1f)|0xc0;

            break;

        case 7:

            P2=(P2&0X1f)|0xe0;

            break;

    }

}

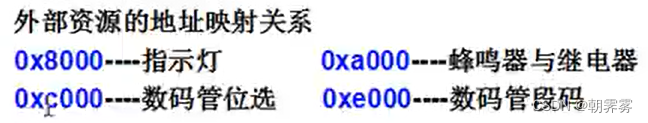

2）存储器扩展(按题目给的来)

//LED（可同等替换以下代码）

//SelectHC573(4);

//P0=0xf0;

XBYTE[0X8000]=0xf0;

//数码管(可同等替换以下代码)

//SelectHC573(6);

//P0=0x01<<i;

XBYTE[0xc000]=0x01<<i;

二、AT24C02

【蓝桥杯单片机进阶强化-03】24C02存储器的基本原理与应用_24c02工作原理-CSDN博客

蓝桥杯单片机 | 特训案例【进阶03】24C02的基本读写操作-CSDN博客

蓝桥杯单片机 | 特训案例【进阶04】24C02存储按键触发次数_i2c总线的at24c02存储器记录按键次数课设实验报告-CSDN博客

 三、P17—C语言中的头文件和模块化设计

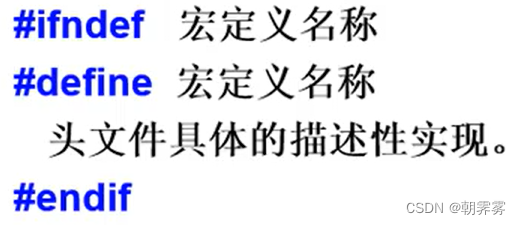

1.头文件的一般形式

四、P16—DS18B20的基本应用

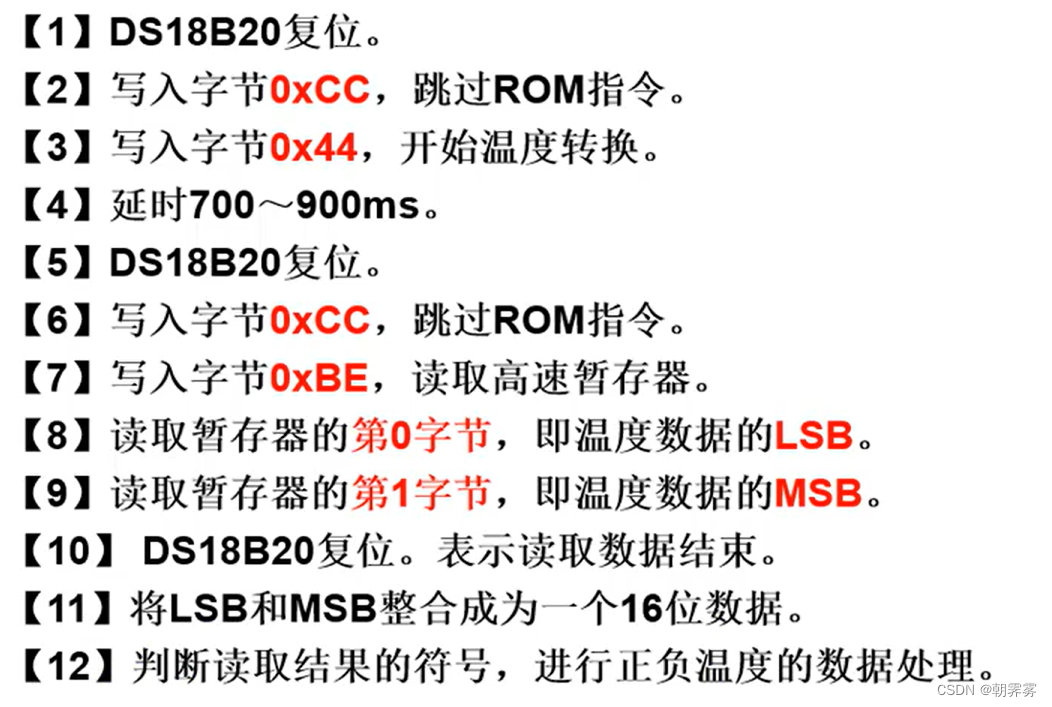

1.DS18B20的温度转换与读取流程

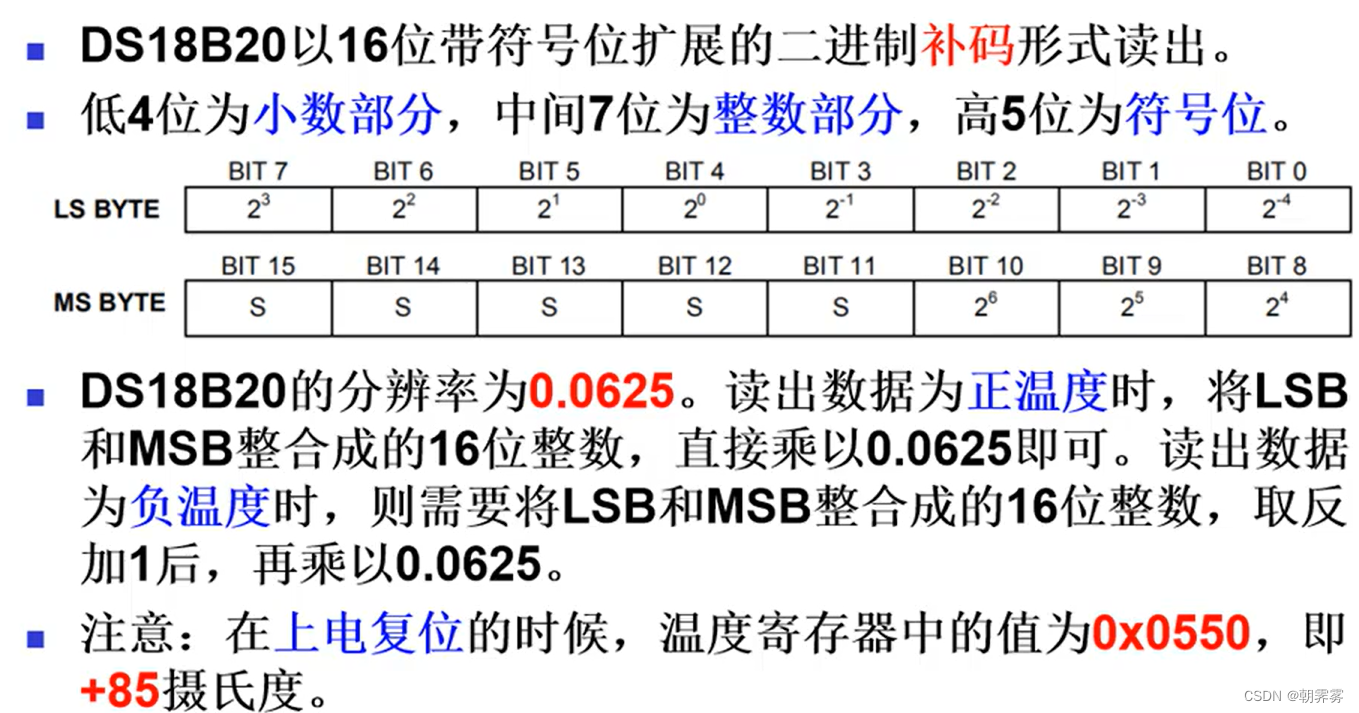

2.数据处理

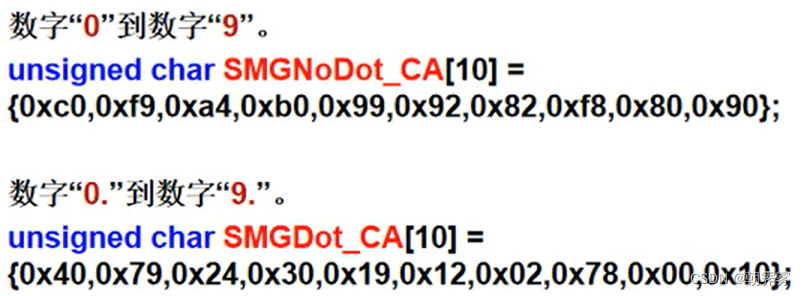

 3.共阳数码管段码数组

3.代码

1）前驱：

onewire代码（赛点数据包有给）

2）头文件

#include "reg52.h"

#include "absacc.h"

#include "onewire.h"

3)

【常用传感器】DS18B20温度传感器原理详解及例程代码-CSDN博客

五、P18—DS1302

1.日历时钟寄存器

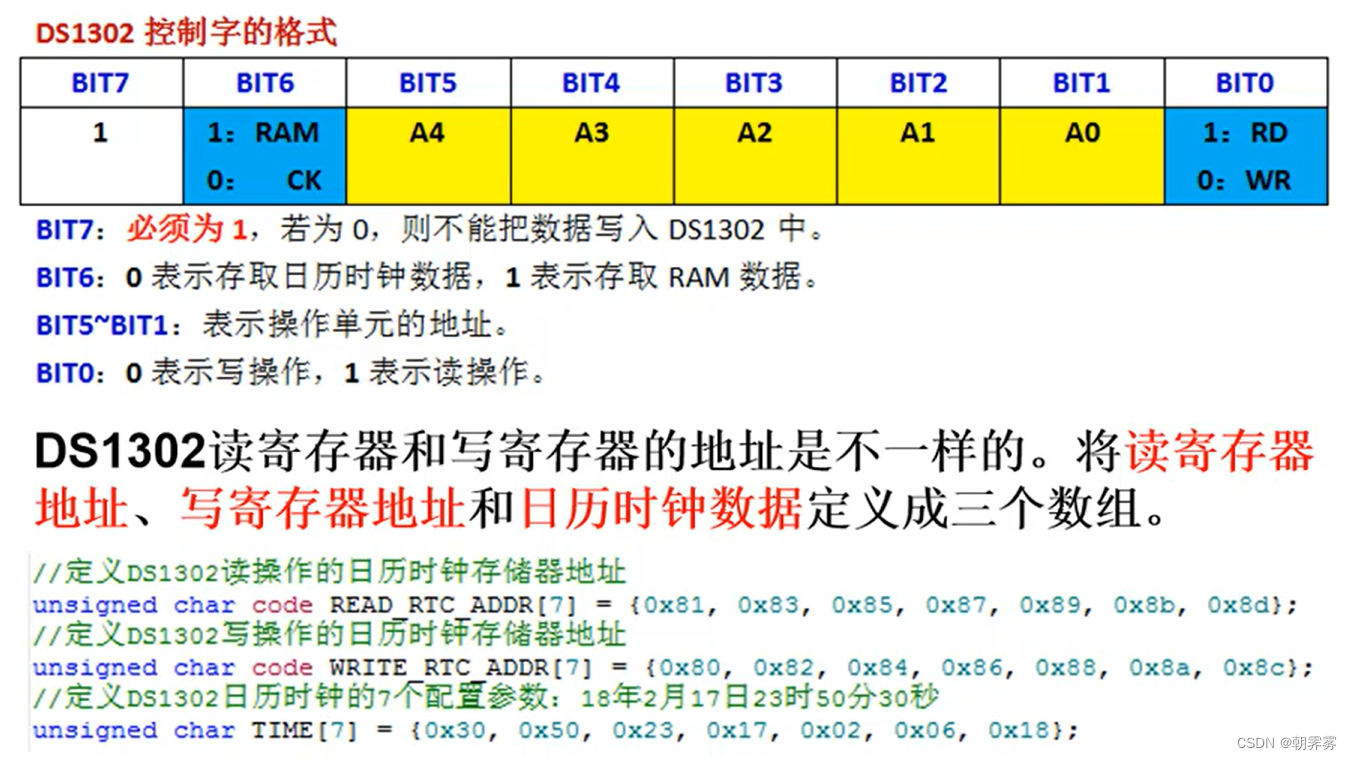

2.控制字格式与数据定义

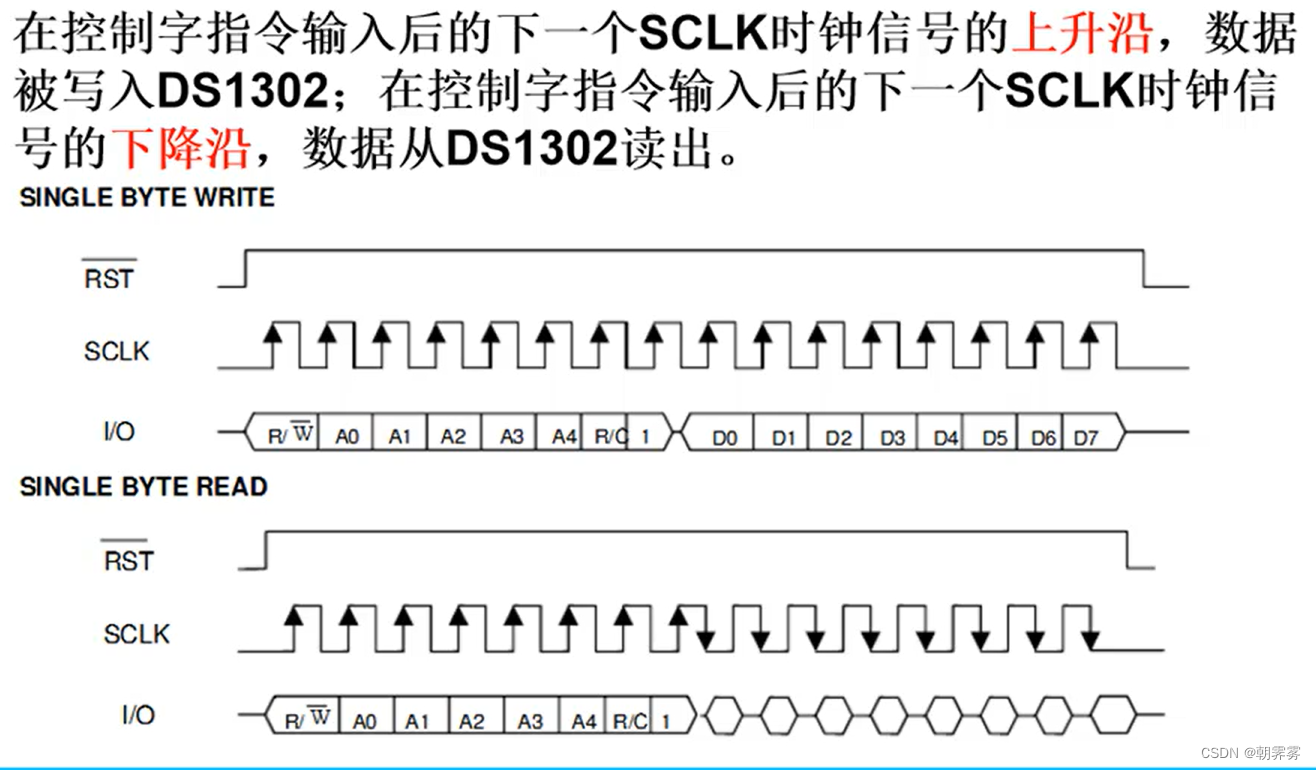

3.SPI接口时序

 4.基本操作

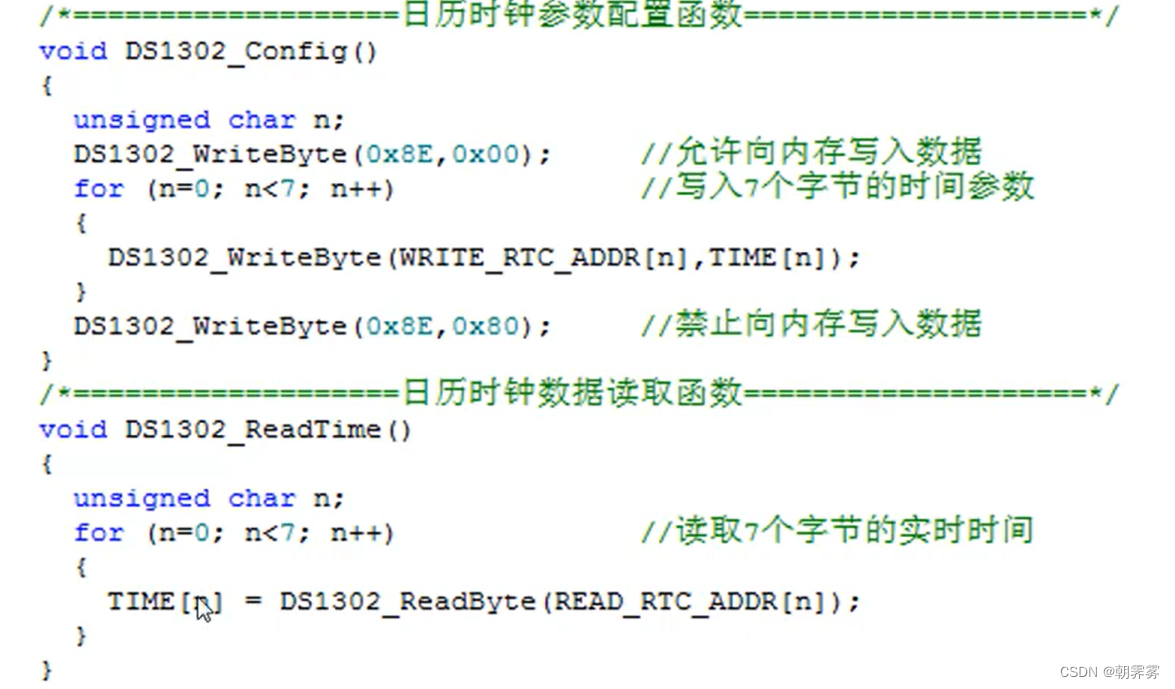

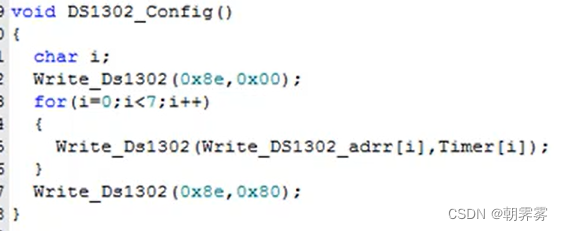

5.代码

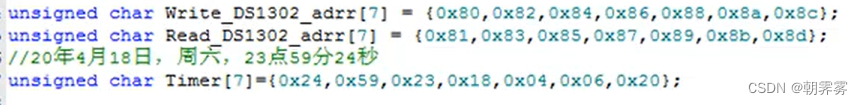

1）写入地址

 2）写代码

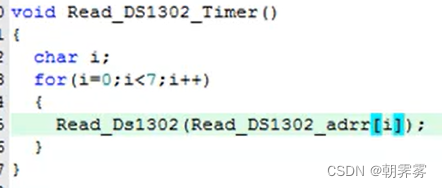

 3）读代码

 六、P19—555定时器与频率测量

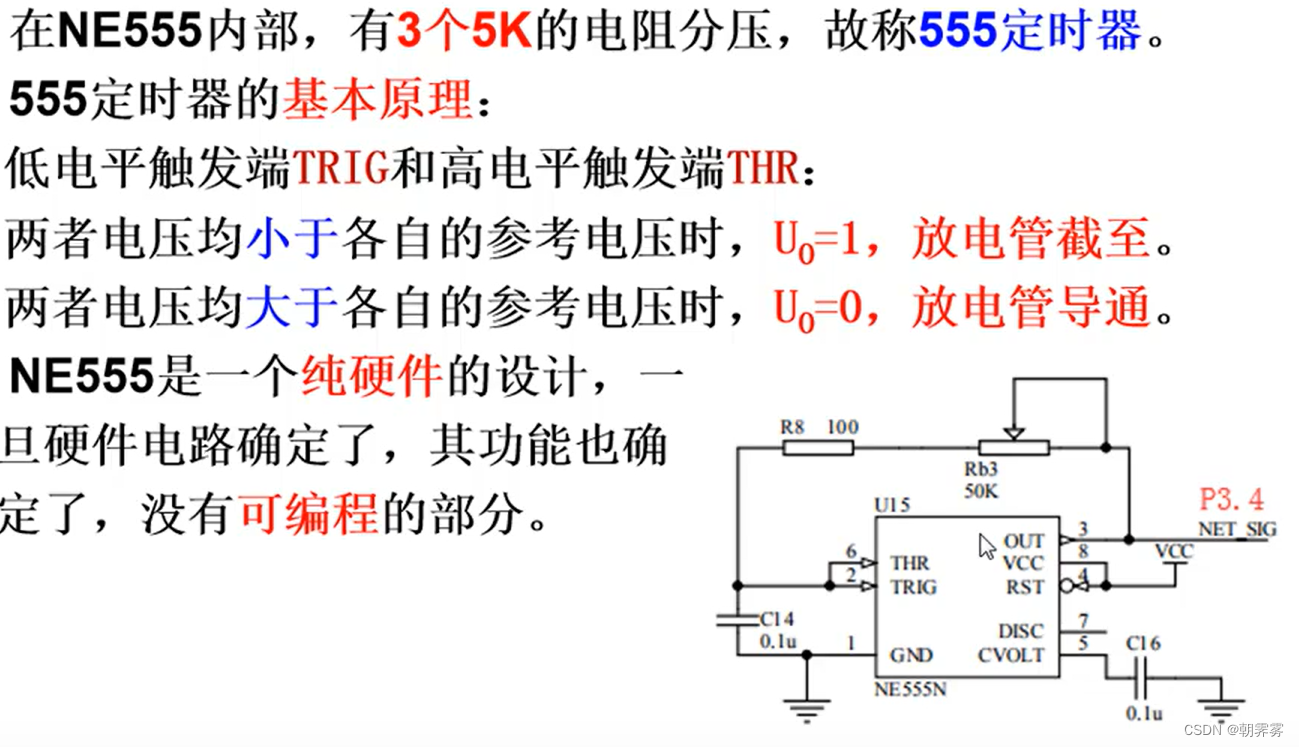

1.NE555定时器概述

七、PCF8591

蓝桥杯单片机比赛学习：9、PCF8591的基本原理和使用方法-CSDN博客

八、超声波

必备模块知识——超声波传感器_超声波传感器trig-CSDN博客
