1-基于ANSYS的角接、T型接头焊接仿真

  在焊接工程中，角接接头、T型接头是常见的焊接形式之一，尤其在金属结构的制造和维修中扮演重要角色。由于焊接过程中的高温梯度、热变形和残余应力，精确模拟焊接过程对设计和优化焊接工艺至关重要。本文将详细介绍如何使用ANSYS进行T型接头焊接仿真，包括模型建立、温度场与应力场分析等步骤。

1、建立模型

首先，我们需要在Solidworks或者ANSYS中创建T型（L型）接头的几何模型。假设我们要模拟的是两片金属板材的T型（L型）接头，焊接金属填充在接头的缝隙处。在几何建模时务必将焊接路径画出。

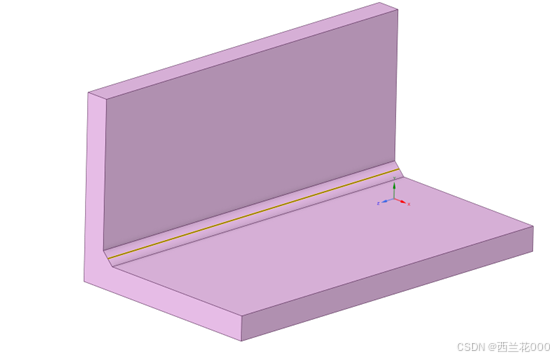

图1  几何模型

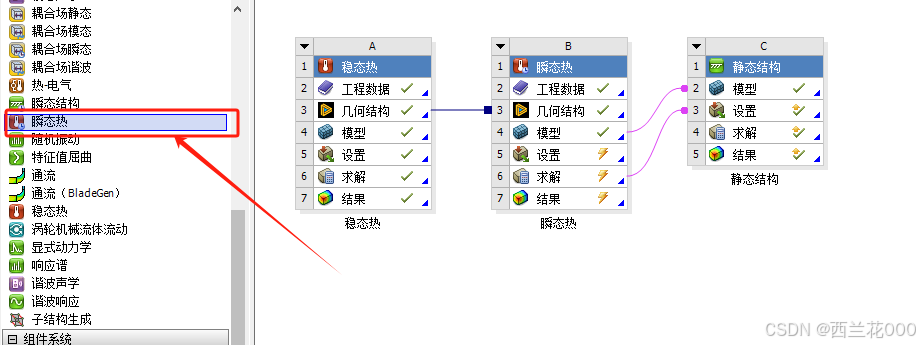

图2  求解流程

2、网格划分
