FLUENT在CFD-Post进行后处理时，如何导入多个.dat文件

已于 2024-10-24 16:32:03 修改
阅读量3.2k 收藏 10
点赞数 29
分类专栏： fluent ansys 文章标签： 1024程序员节
于 2024-10-24 16:31:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_79781150/article/details/143211905
版权

今天我想写一个，之前在做仿真的过程中遇到的一个小问题，虽然很简单，但是却困扰我一整天的时间。

问题背景：

软件版本：Ansys2022R1。在使用CFD-Post进行后处理时，导入数据（.dat.h5）遇到的一个常见问题是如何导入多个.dat文件。如图1-3所示，为导入数据具体操作。

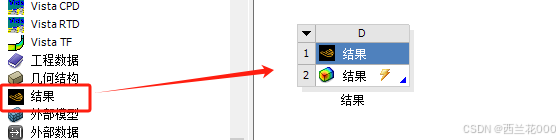

图1  后处理模块

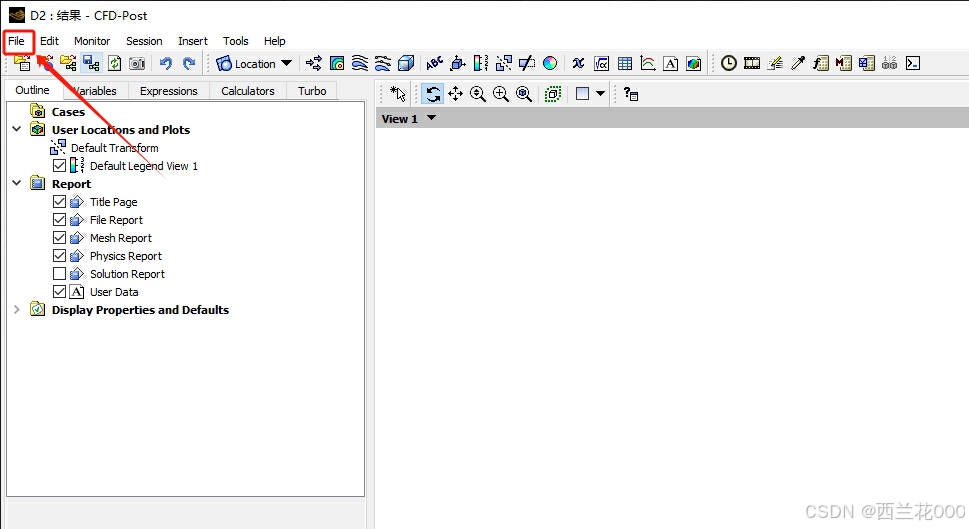

图2 CFD-Post界面

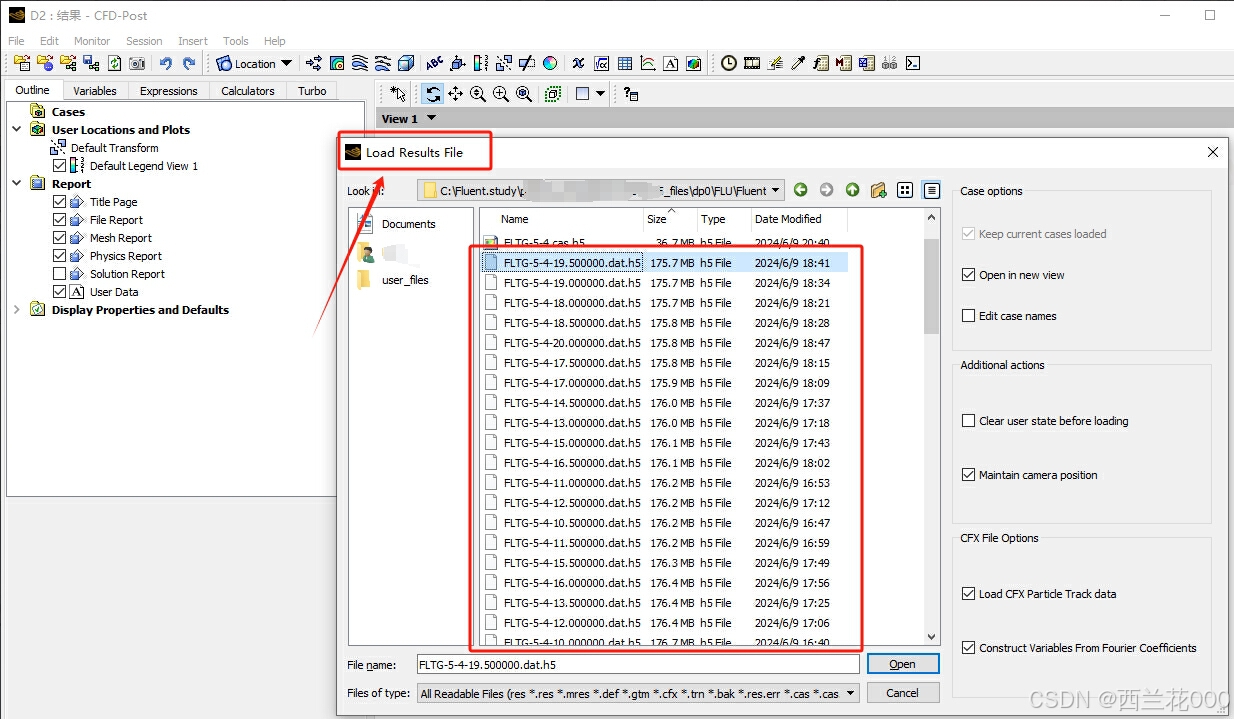

图3 Load Results File
