路由器及静态路由

目录

一. 路由

路由：

路由器：

路由器工作原理：

路由表的形成：

看懂路由表：

二. 配置静态路由

操作步骤：

默认路由：

三. 路由器转发过程

---

一. 路由

路由：

找寻传输数据的最佳路径

路由器：

转发数据包，保证数据包能够正确的送达目标，选择最佳路径转发数据包的设备。

路由器工作原理：

根据路由表进行数据转发，转发数据包先查路由表，表中有则转发，无则丢弃。

路由表的形成：

1.直连网段（给端口配置好ip地址后，路由器会自动将该端口的网段加入路由表）

2.手动配置（静态路由）  静态路由要手动添加路由信息，并且是单向的。要想连通，需双向都配置。

配置静态路由：ip route-static 目标网段 目标网段的子网掩码 下一跳地址

3.动态学习（动态路由） 根据报文自动学习网段

看懂路由表：

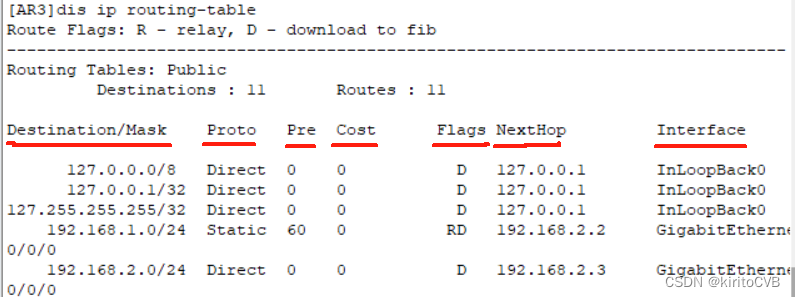

查询路由表：display ip routing-table

Destination/mask：目的网段/子网掩码

Proto：路由协议  Direct：直连网段；Static：静态路由

Pre：优先级（越小优先级越高）

Cost：花销值（pre一样时，选择花销值最小的）

Flags：标识（路由目前的状态）

Next hop：下一跳 （指明接收数据的下一个路由器的端口地址）

Interface：接口（从哪一个口出去）

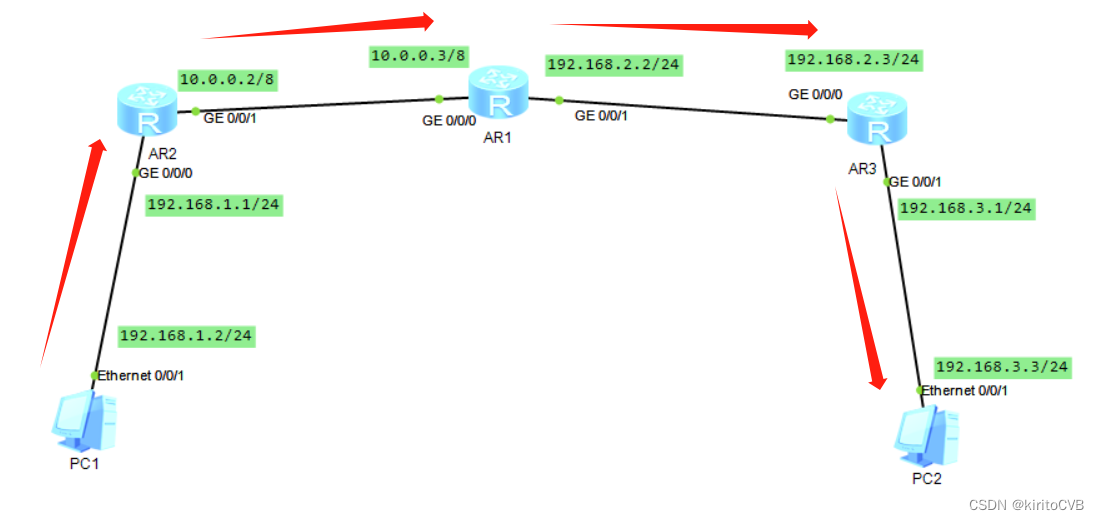

借图说明下一跳：下一跳不能本路由器的端口，其次是指明接收数据的下一个路由器的端口地址。

以AR2举例：当PC1向PC2发送数据时，对于AR2来说，下一跳地址是AR1的g0/0/0端口（10.0.0.3/8）

以AR3举例：当PC2向PC1发送数据时，对于AR3来说，下一跳地址是AR1的g0/0/1端口（192.168.2.2/24）

二. 配置静态路由

操作步骤：

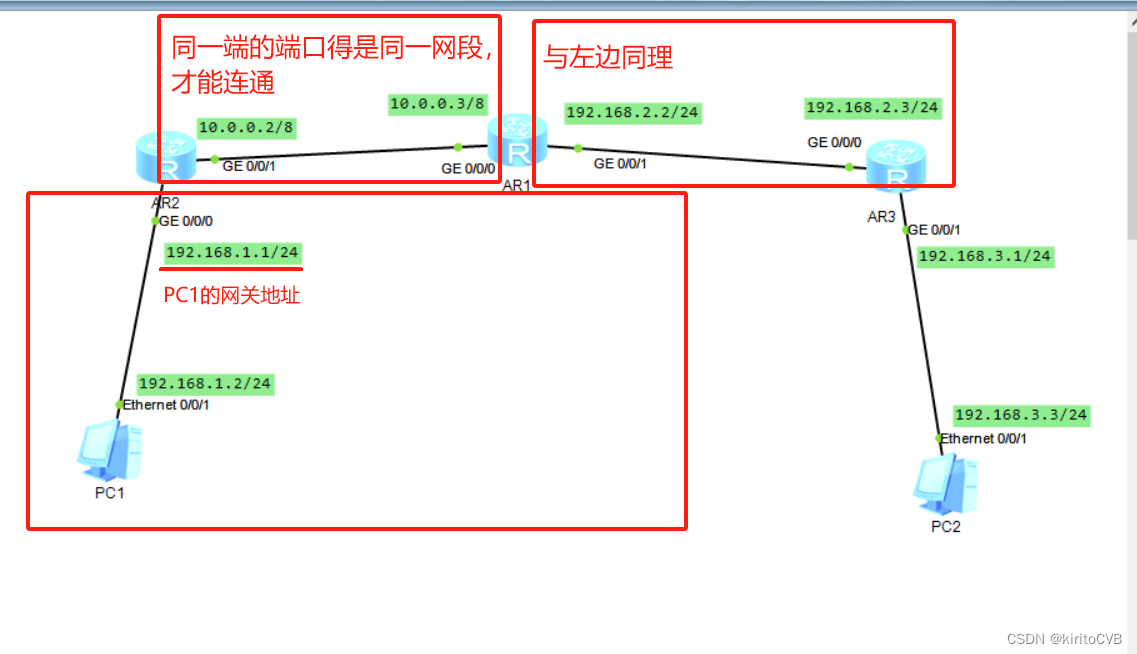

先将每个端口ip地址配置好，接口配置注意点：

1. 路由器同一端的端口得是同一网段才可连通。

2. 离路由器最近的接口如果连接的是终端，路由器接口的ip地址一定是终端的网关地址，网关设置通常选择该网段第一个或最后一个可用ip。

地址配置好后，开始配置静态路由：

先配置PC1到PC2方向的静态路由：

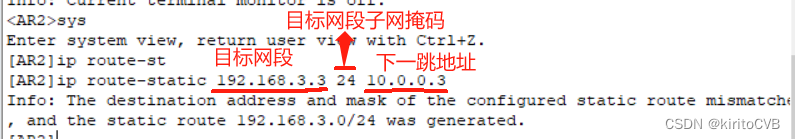

AR2：配置静态路由命令：ip route-static 目标网段 目标网段的子网掩码 下一跳地址

AR1：与上同理

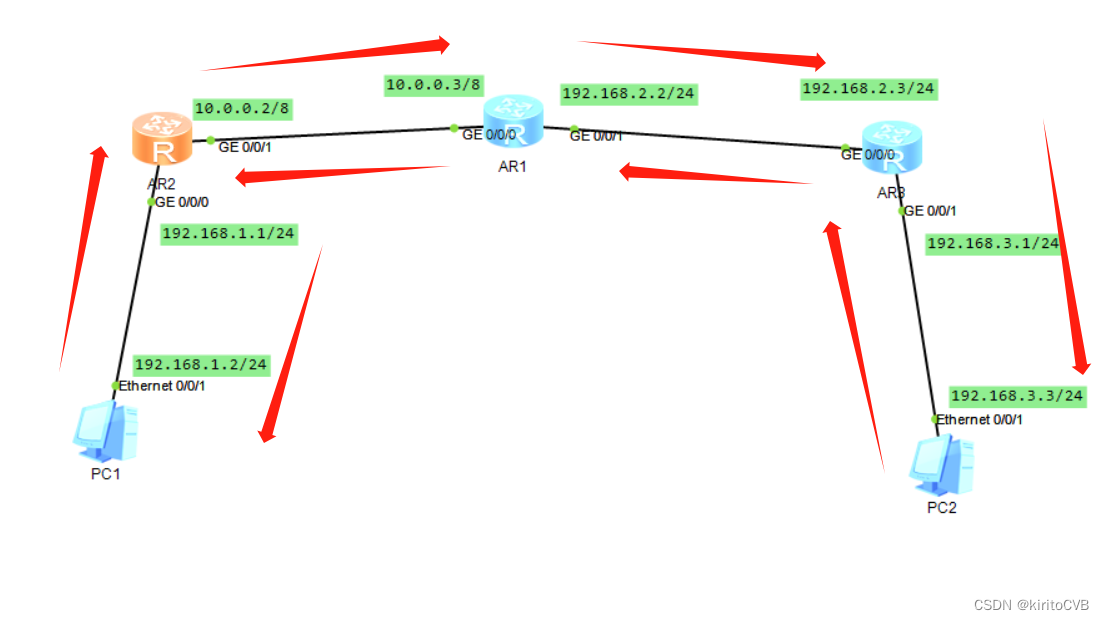

PC1到PC2方向的静态路由就设置好了，因为静态路由是单向的，通信是双向的，故还需配置PC2到PC1方向的静态路由。

AR3：

AR1：

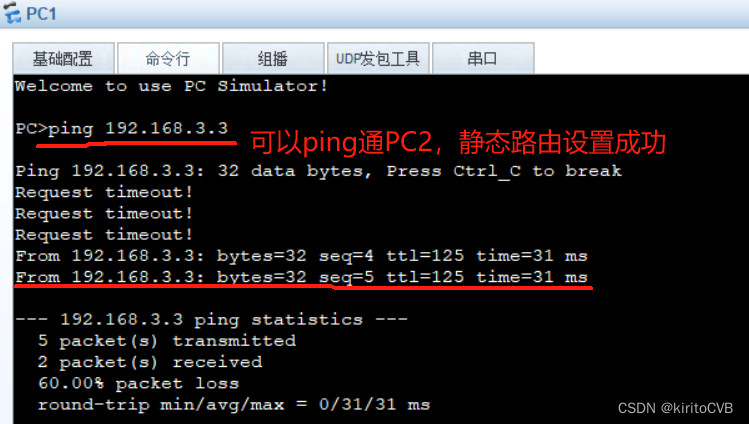

静态路由配置完毕后，测试静态路由是否配置成功：

路由器转发丢包是因为ARP广播在找mac地址造成的ping超时

默认路由：

默认路由是特殊的静态路由

默认路由使用的场景：

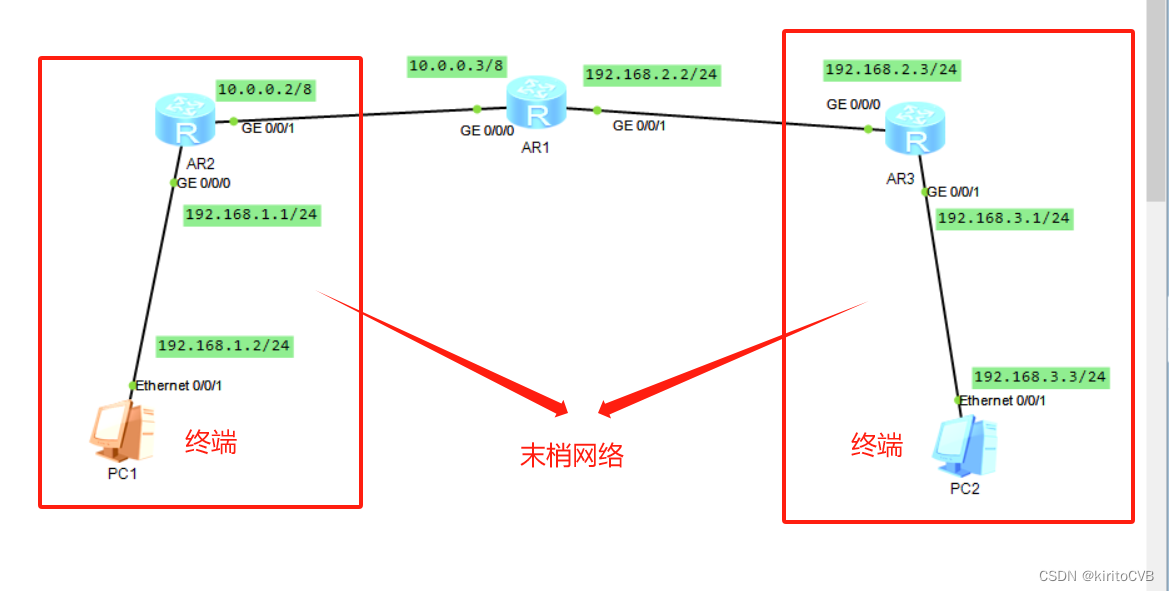

1.末梢网络：连接终端设备的就是末梢网络

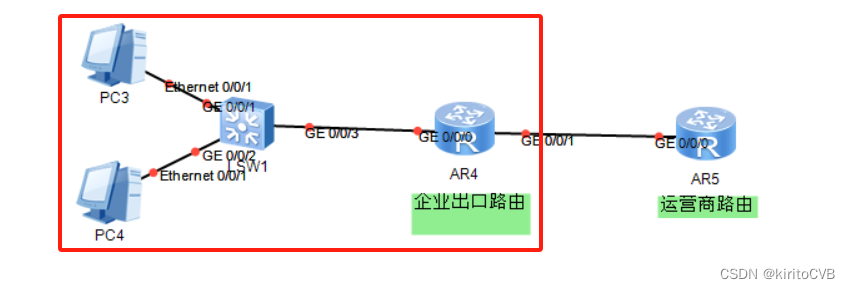

2.企业的出口路由器：

配置默认路由命令：ip route-static 0.0.0.0（目标网段为任意网段） 0（任意子网掩码） 下一跳

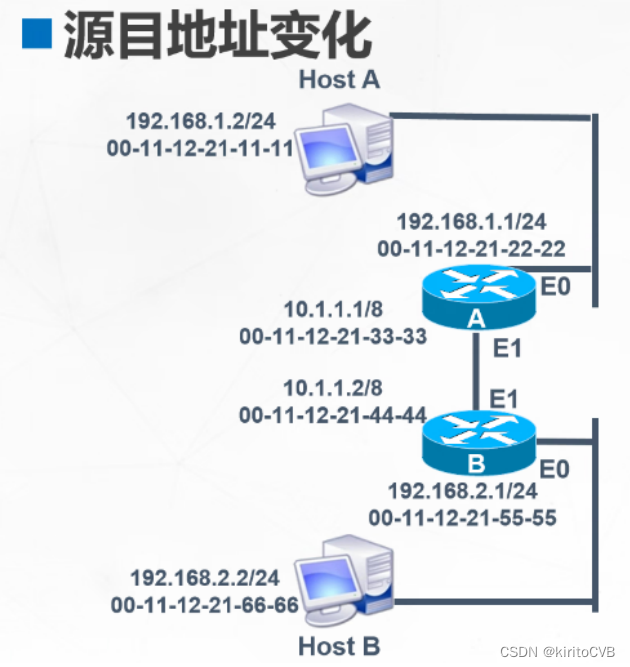

三. 路由器转发过程

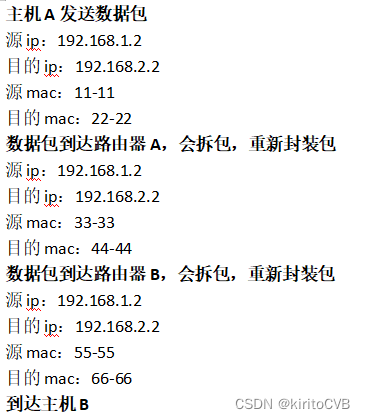

源目ip地址不变，源目mac地址一直在变。
