一、赛题简介

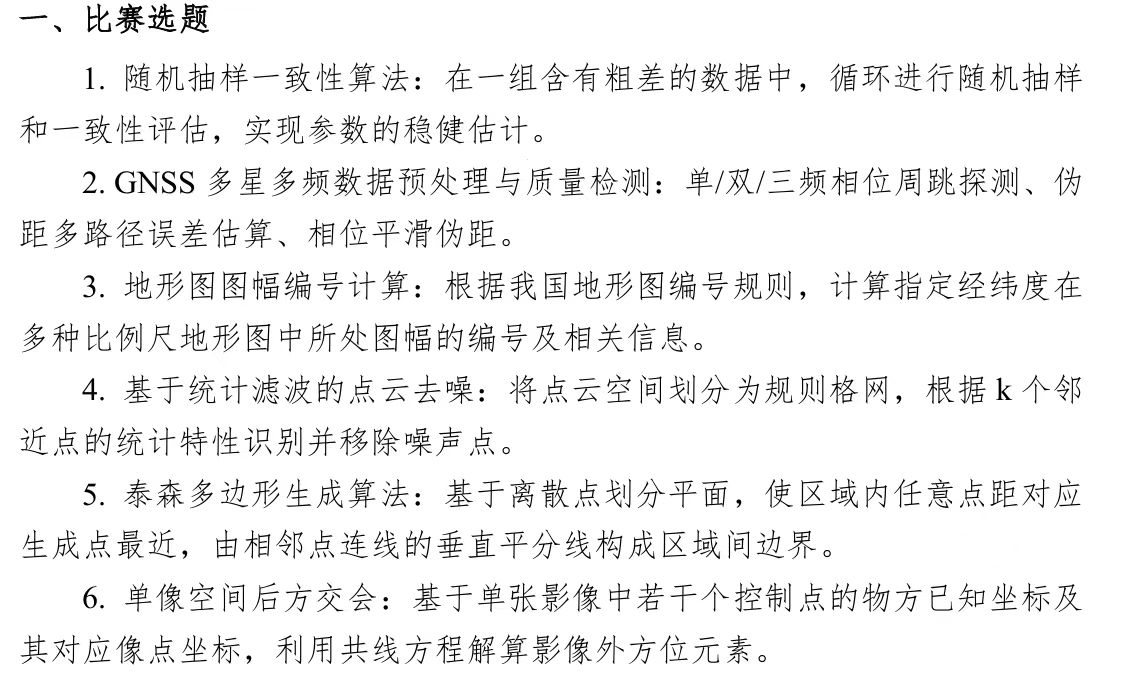

（一）2025六大选题

//源自官方文件

（二）本题要求

单 / 双 / 三频相位周跳探测、伪距多路径误差估算、相位平滑伪距。

二、题目预测与分析

（一）赛题预测

给定试题册，会包含原始数据、具体的实现流程、结果要求。
参赛选手要编程实现的：
- 读取原始数据
- 数据预处理与质量检测三大模块：
  - 周跳探测与修复
  - 伪距多路径改正
  - 相位平滑伪距
- 多模块协同处理以及质量综合评估
- 结果输出

（二）深度剖析

//这部分内容很多，包括各个模块涉及到的原理，友友们如果不想深究的话，可以直接跳到2.2.8，我在这部分给出了对这道赛题的整体理解的总述。

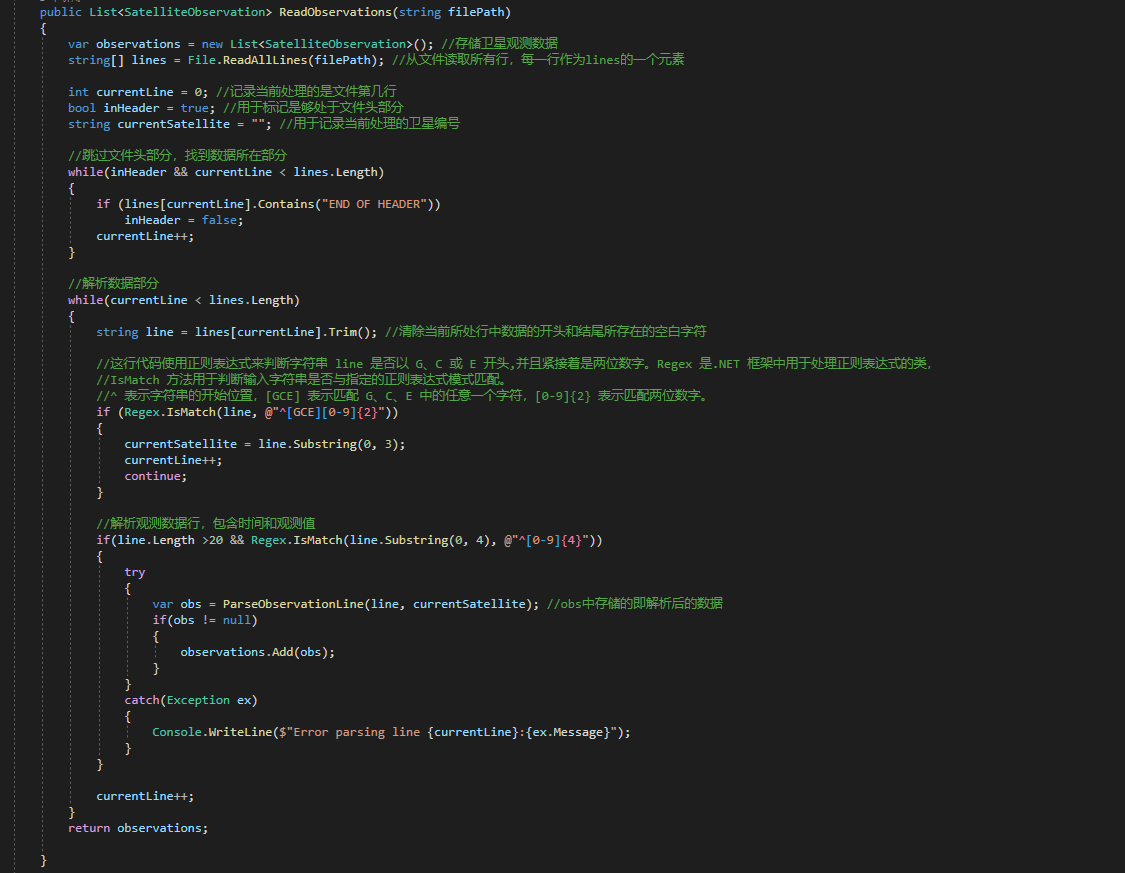

2.2.1 原始数据分析

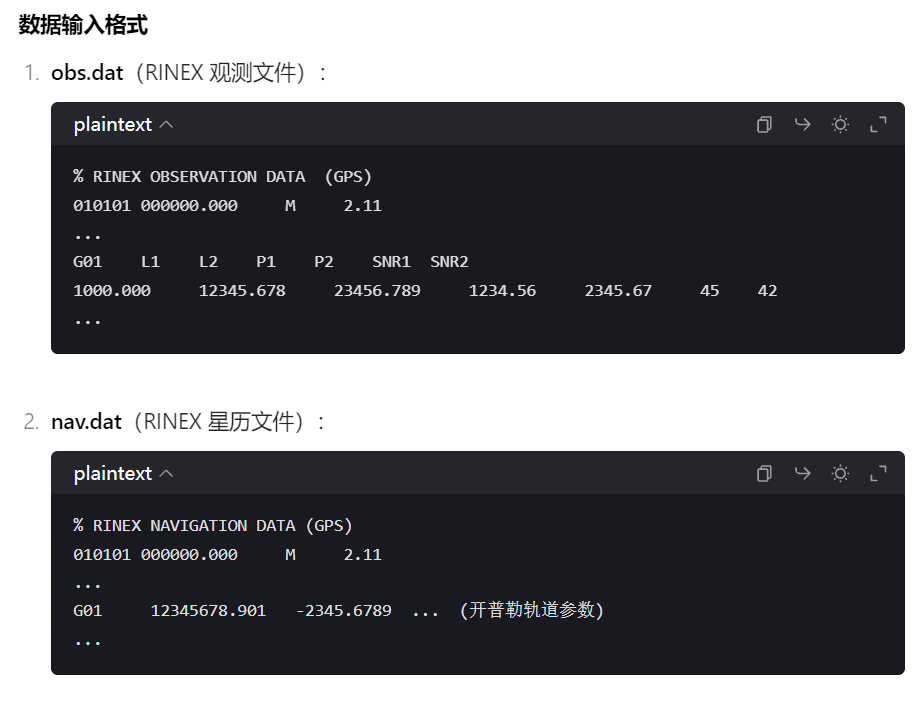

给定某测站的双频（L1/L2）RINEX 2.11 格式观测文件（obs.dat）及对应星历文件（nav.dat），大概会是这样👇

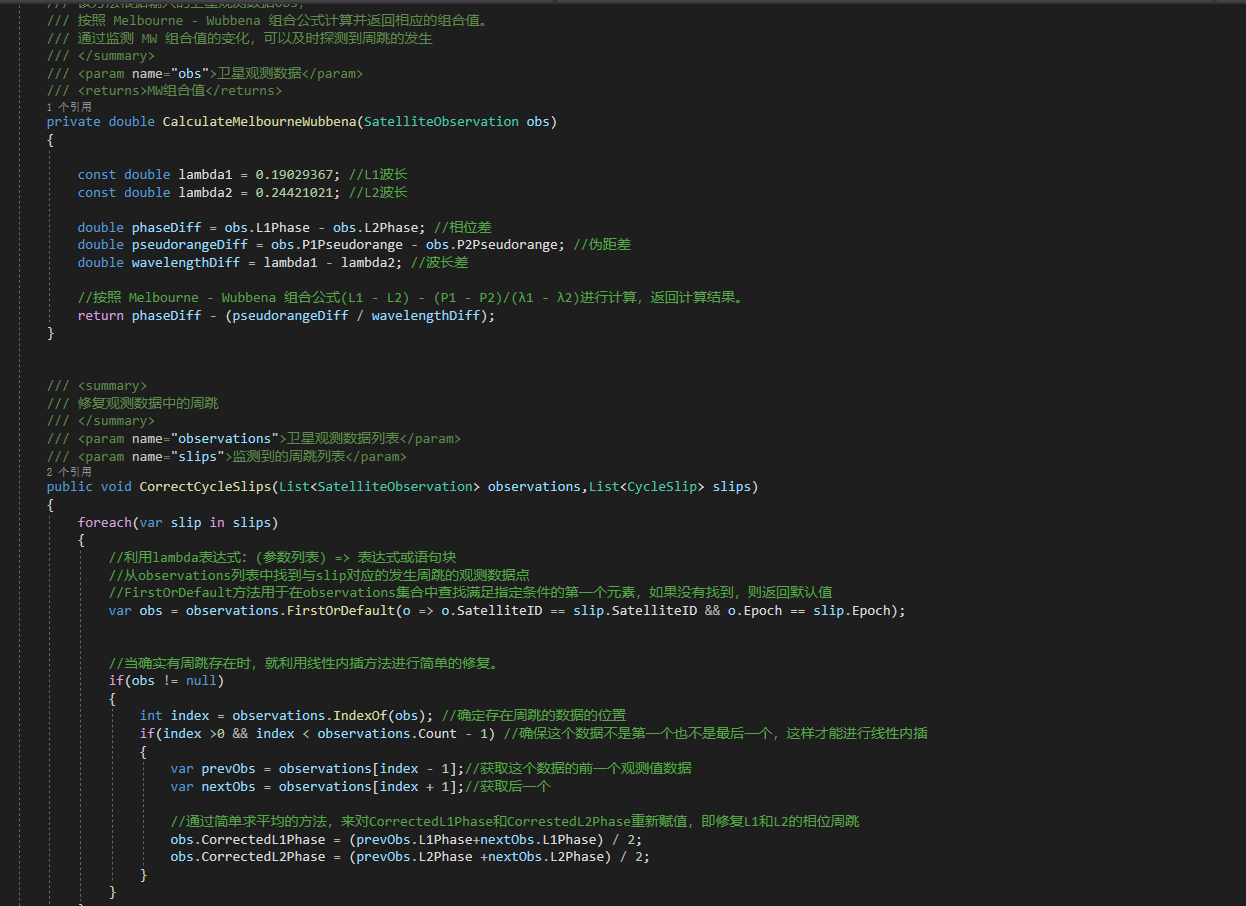

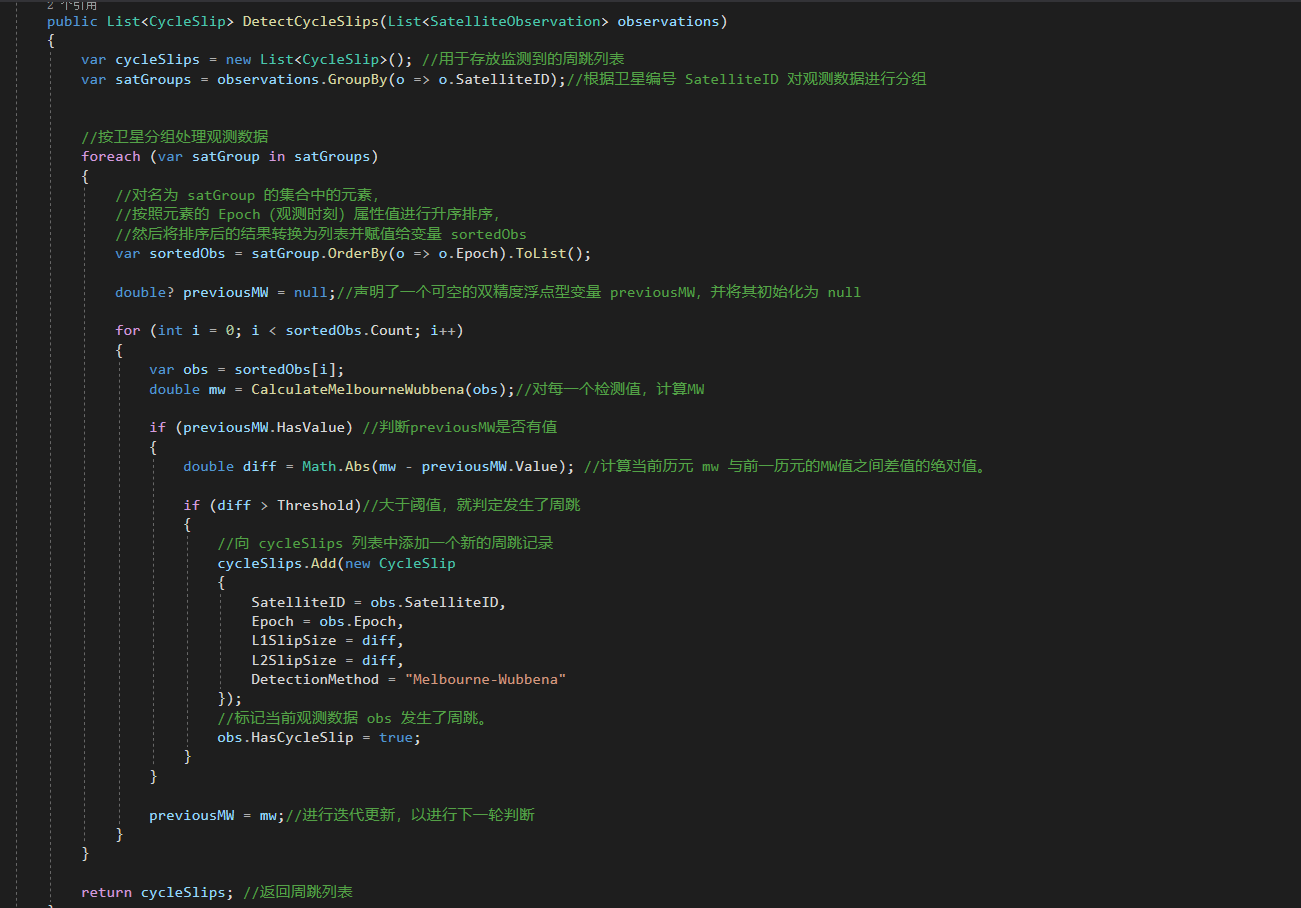

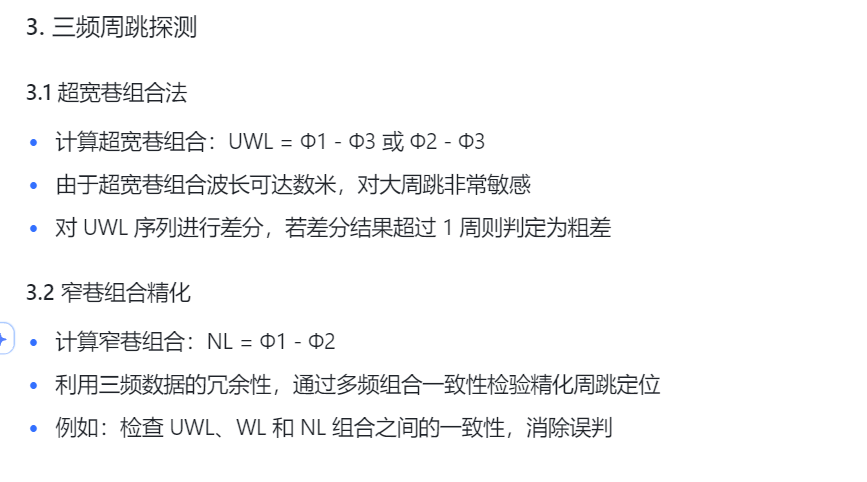

2.2.2 周跳探测与修复模块

原理：GNSS（全球导航卫星系统）信号在传输过程中，由于卫星信号遮挡、电离层闪烁等因素，会使载波相位观测值发生整周数的突变，即周跳。在单频情况下，通过分析载波相位观测值的变化率等方法来探测周跳；双频或三频时，利用不同频率信号受电离层延迟等误差影响不同的特性，构造线性组合（如宽巷组合、窄巷组合等），提高周跳探测的精度和可靠性。
作用：准确探测周跳是保证 GNSS 载波相位观测数据质量的关键，只有正确修复周跳，才能利用载波相位观测值进行高精度定位、定轨等后续处理。

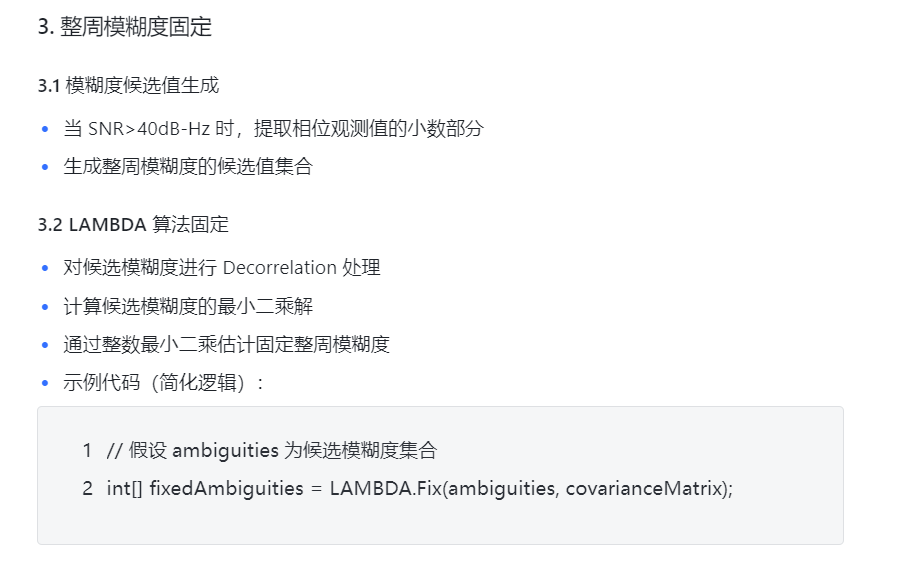

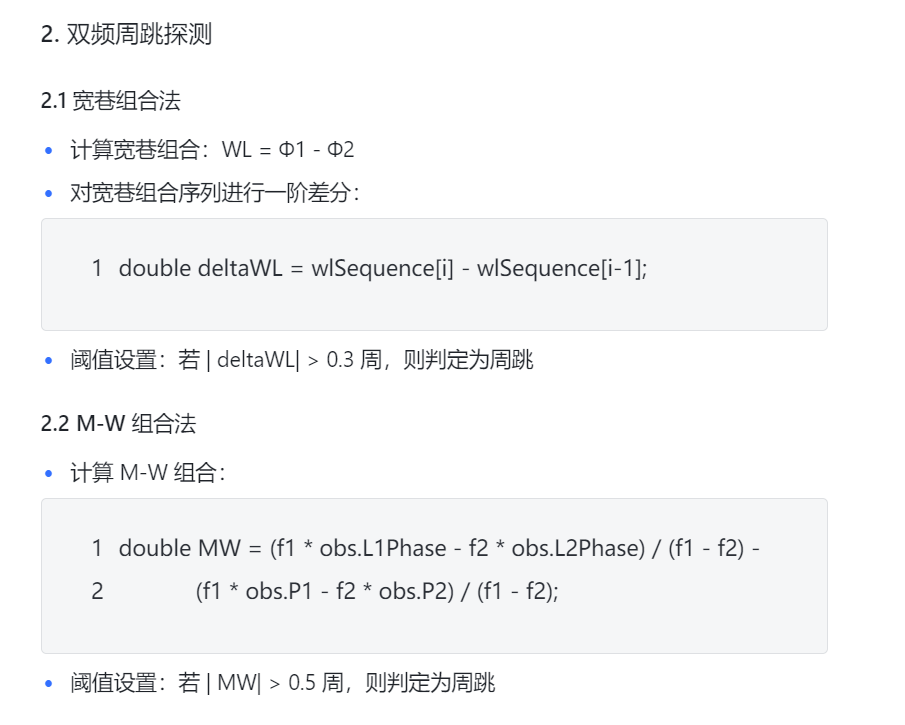

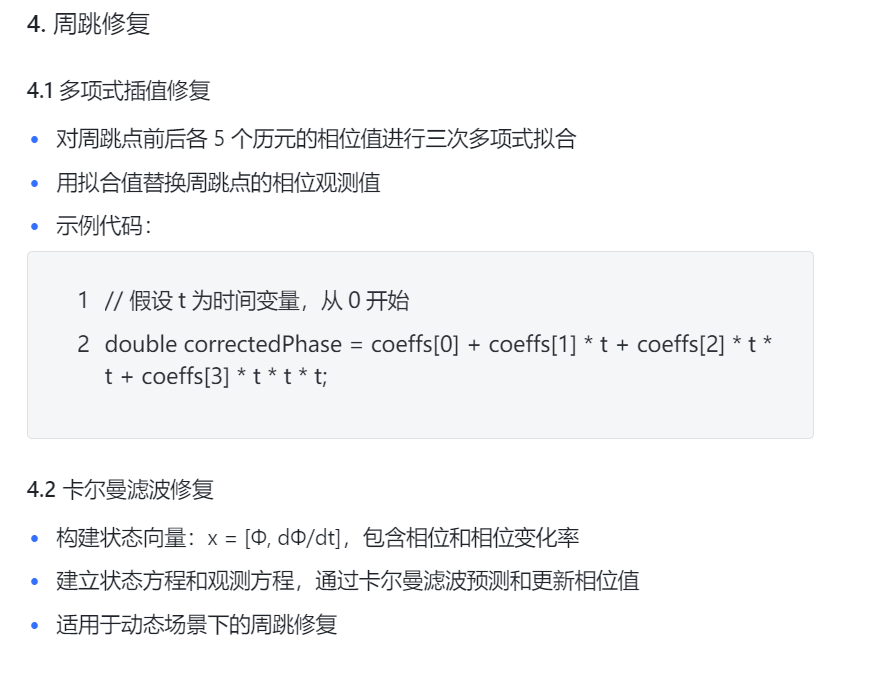

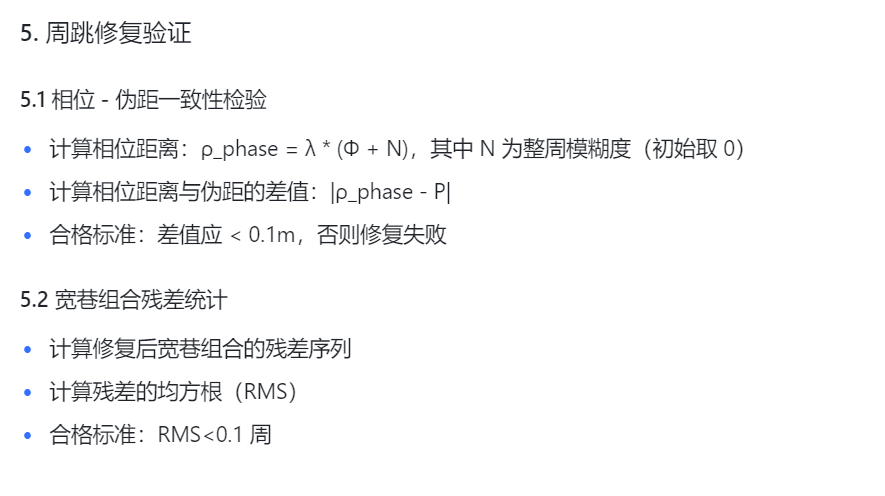

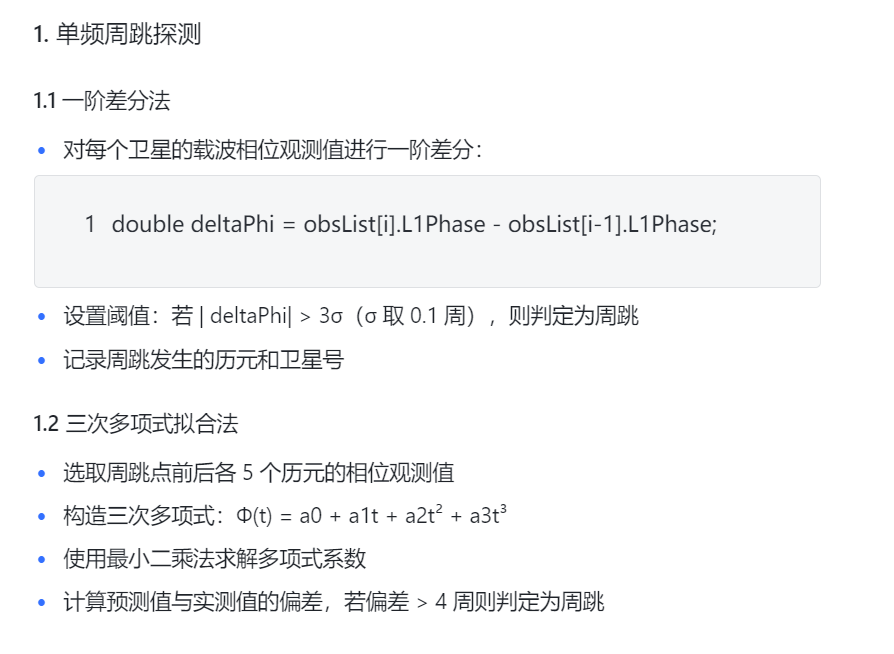

处理方法：

//源：AI深度思考

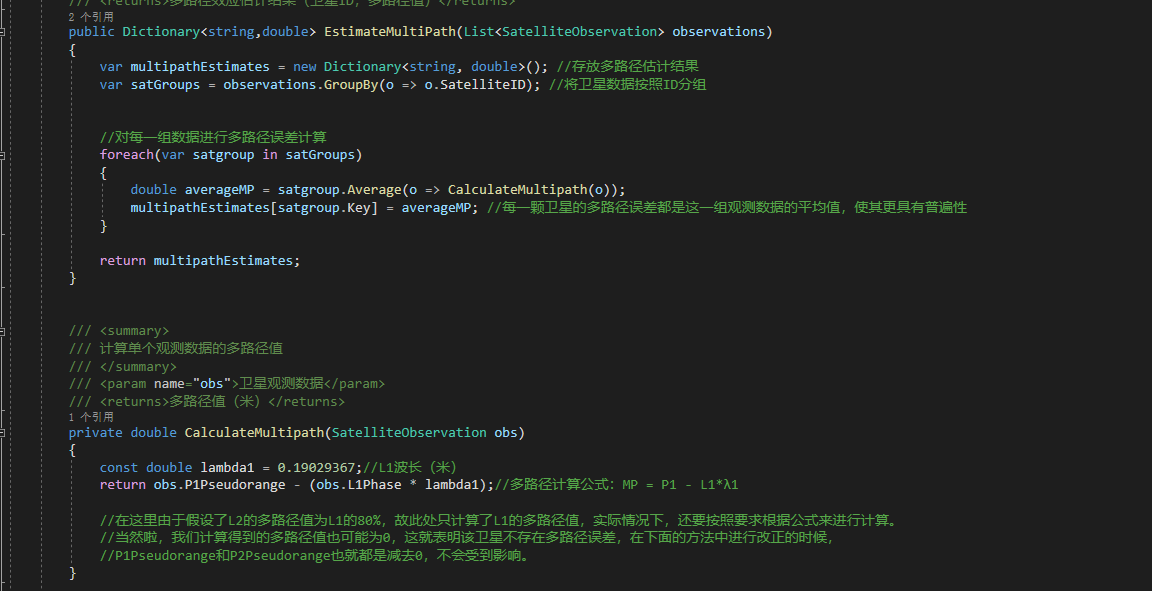

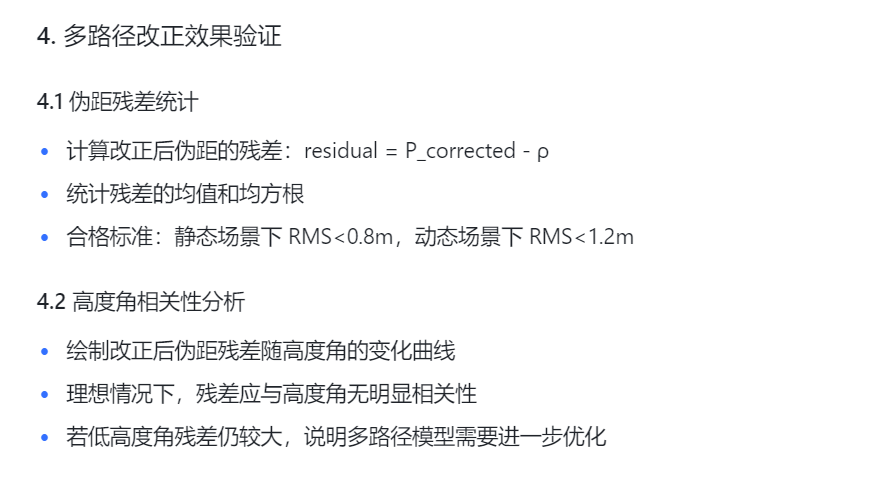

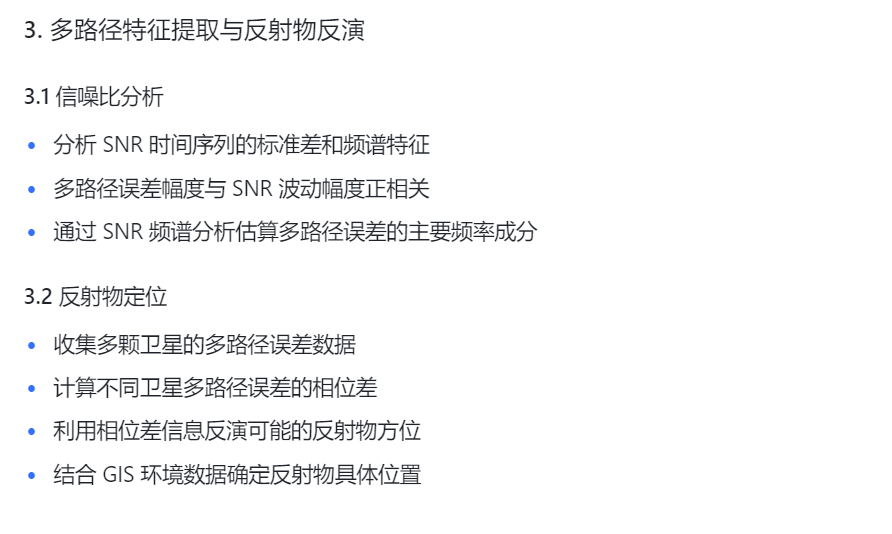

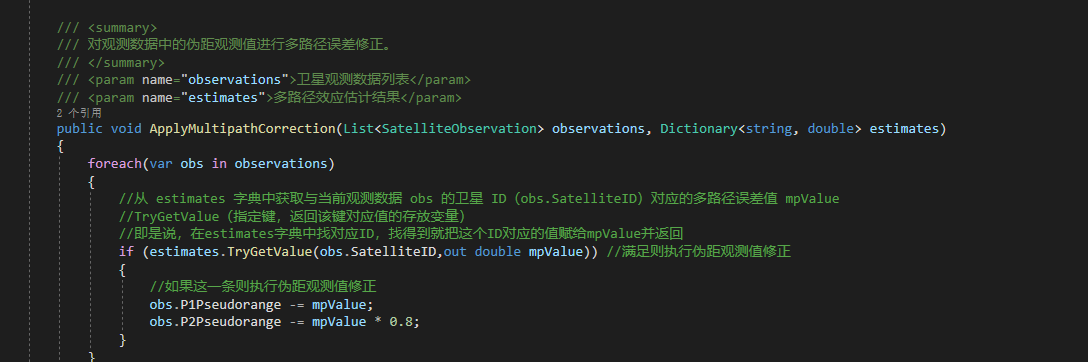

2.2.3 伪距多路径改正模块

原理：多路径误差是 GNSS 测量中重要的误差源之一，它是由于卫星信号经过反射物（如高大建筑物、水面等）反射后进入接收机，与直接信号产生干涉，导致测量的伪距产生偏差。通过分析不同卫星信号的相关特性，比如利用不同高度角卫星信号受多路径影响程度不同，结合接收机天线特性、周围环境信息等，建立模型来估算伪距多路径误差。
作用：准确估算多路径误差，有助于在 GNSS 数据处理中对其进行改正，提高定位精度，尤其是在城市峡谷、水域附近等多路径效应严重的环境下，对提升定位可靠性意义重大。

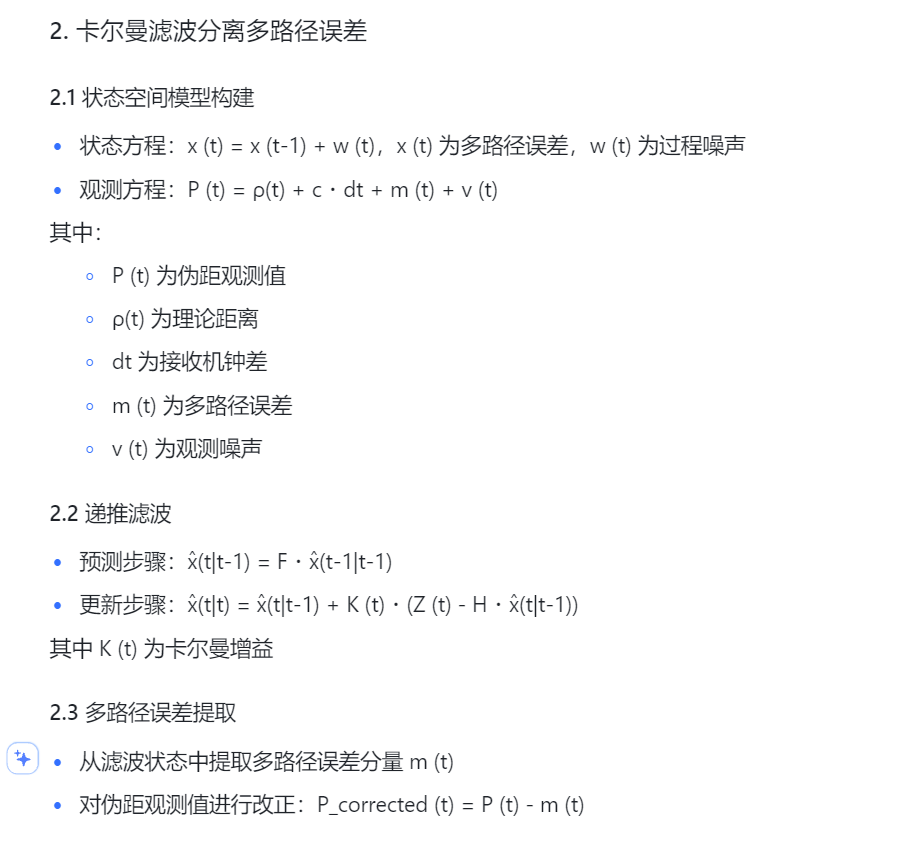

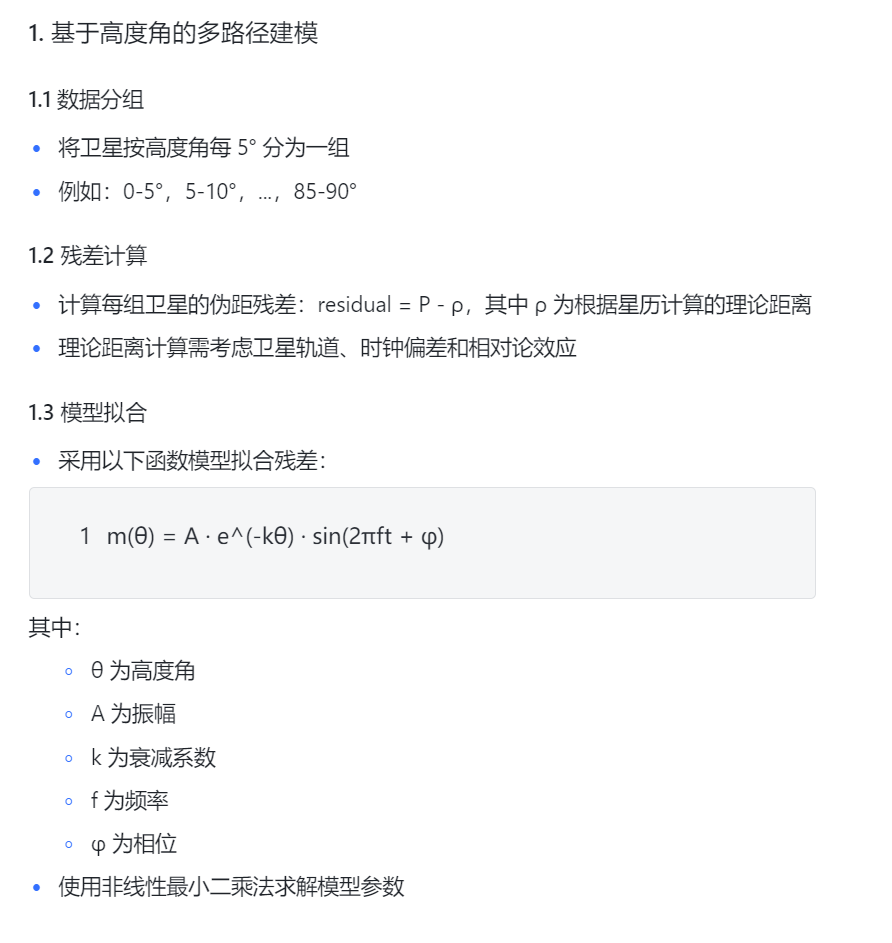

处理方法：

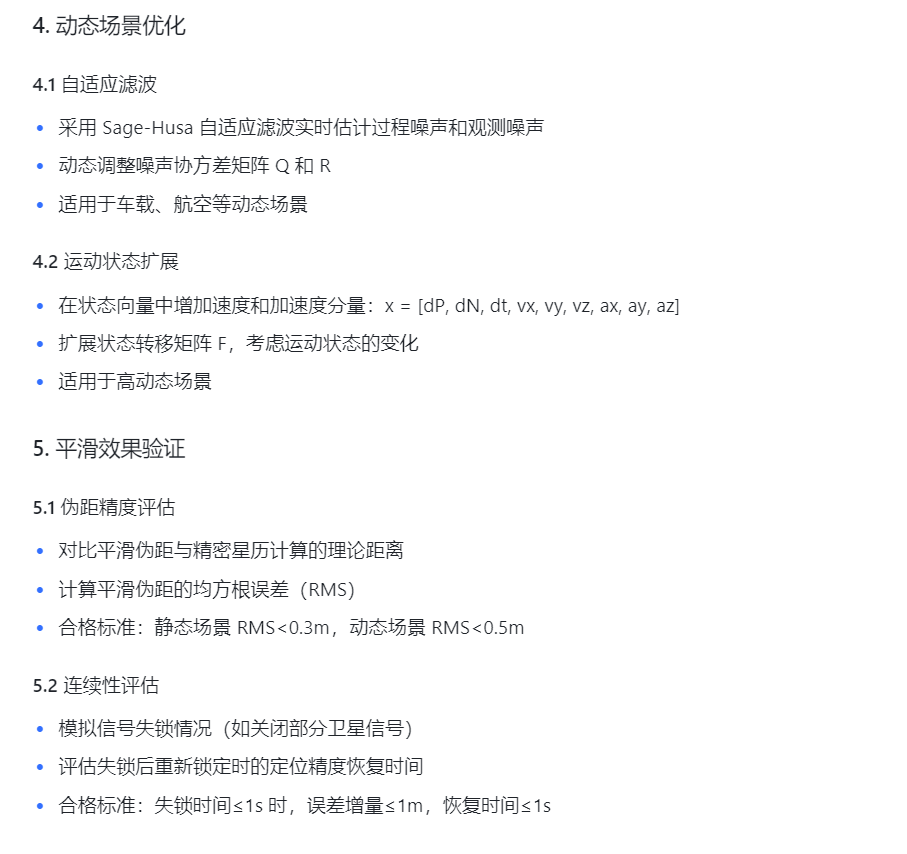

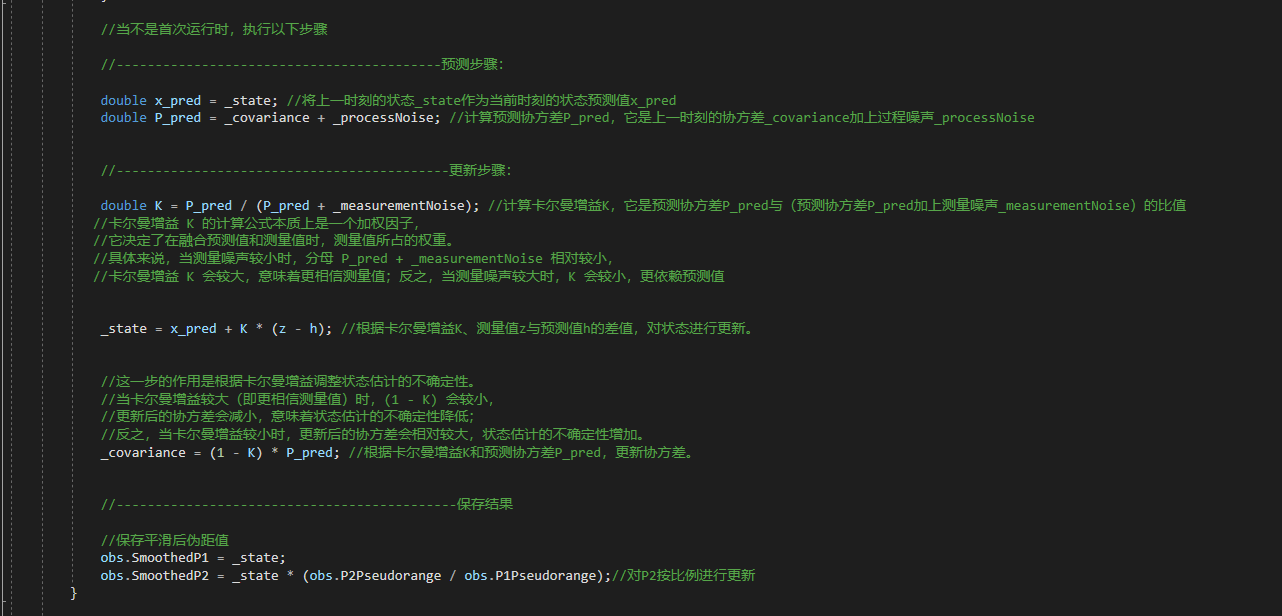

2.2.4 相位平滑伪距模块

原理：载波相位观测值精度高但存在整周模糊度问题，伪距观测值精度相对低但无整周模糊度。相位平滑伪距是利用载波相位观测值的高精度特性，对伪距观测值进行平滑处理。一般是基于卡尔曼滤波等滤波算法，将载波相位观测值与伪距观测值进行融合，以改善伪距观测值的精度。
作用：经过相位平滑后的伪距，精度得到提高，可用于提高 GNSS 定位的精度和稳定性，特别是在动态定位场景下，能更好地满足实时定位需求。

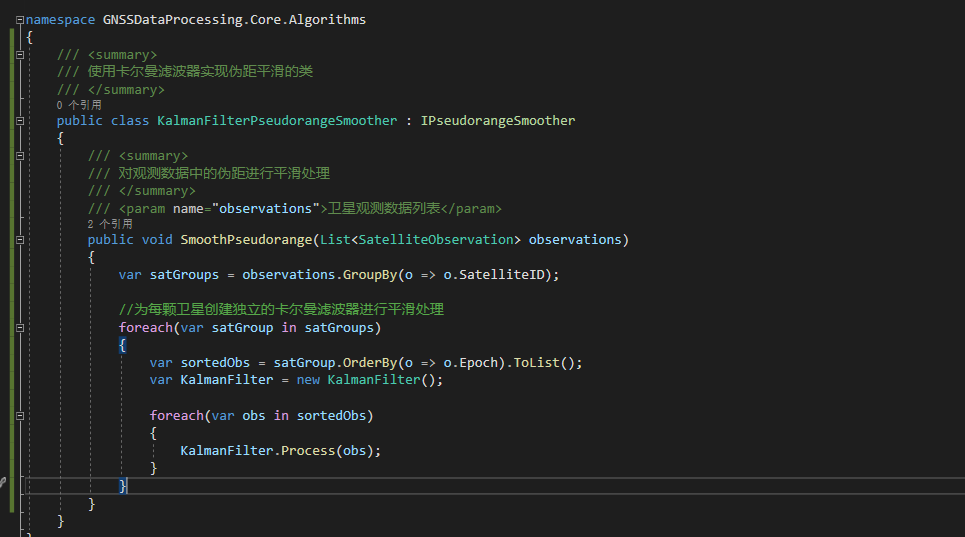

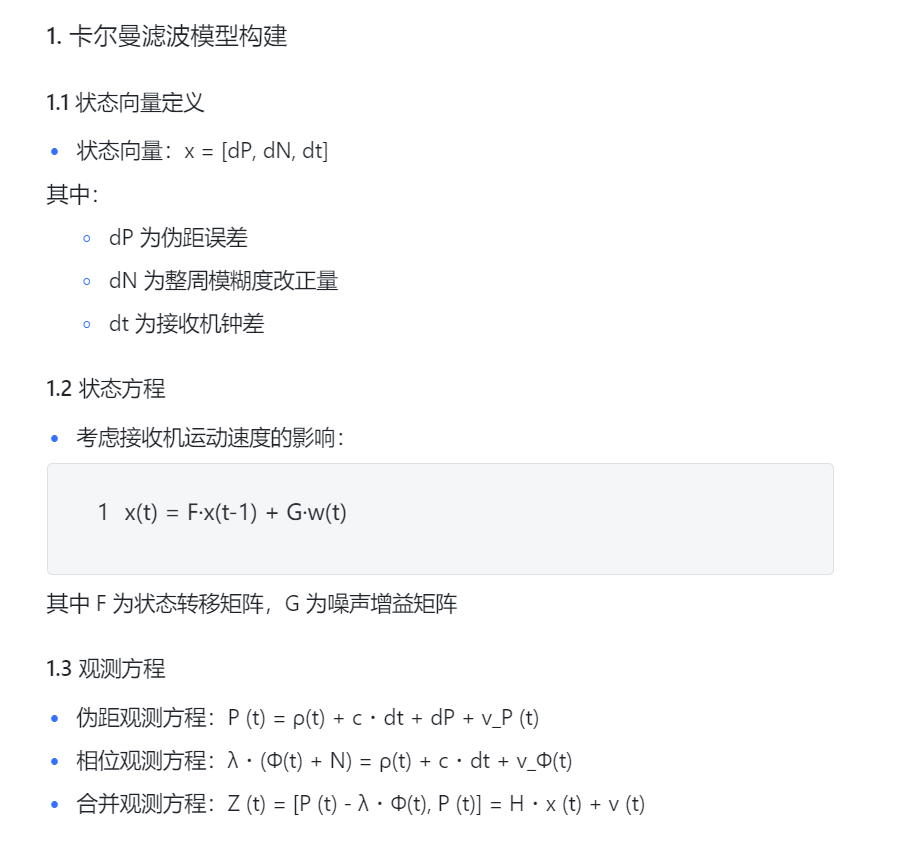

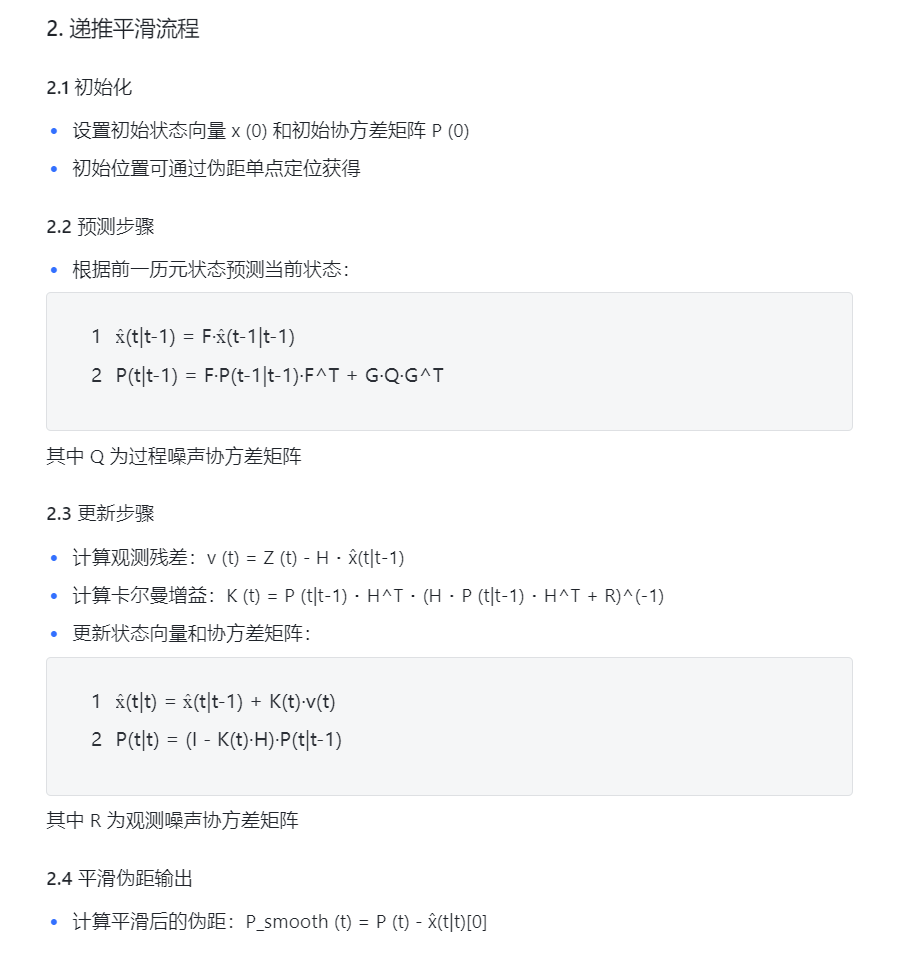

处理方法：

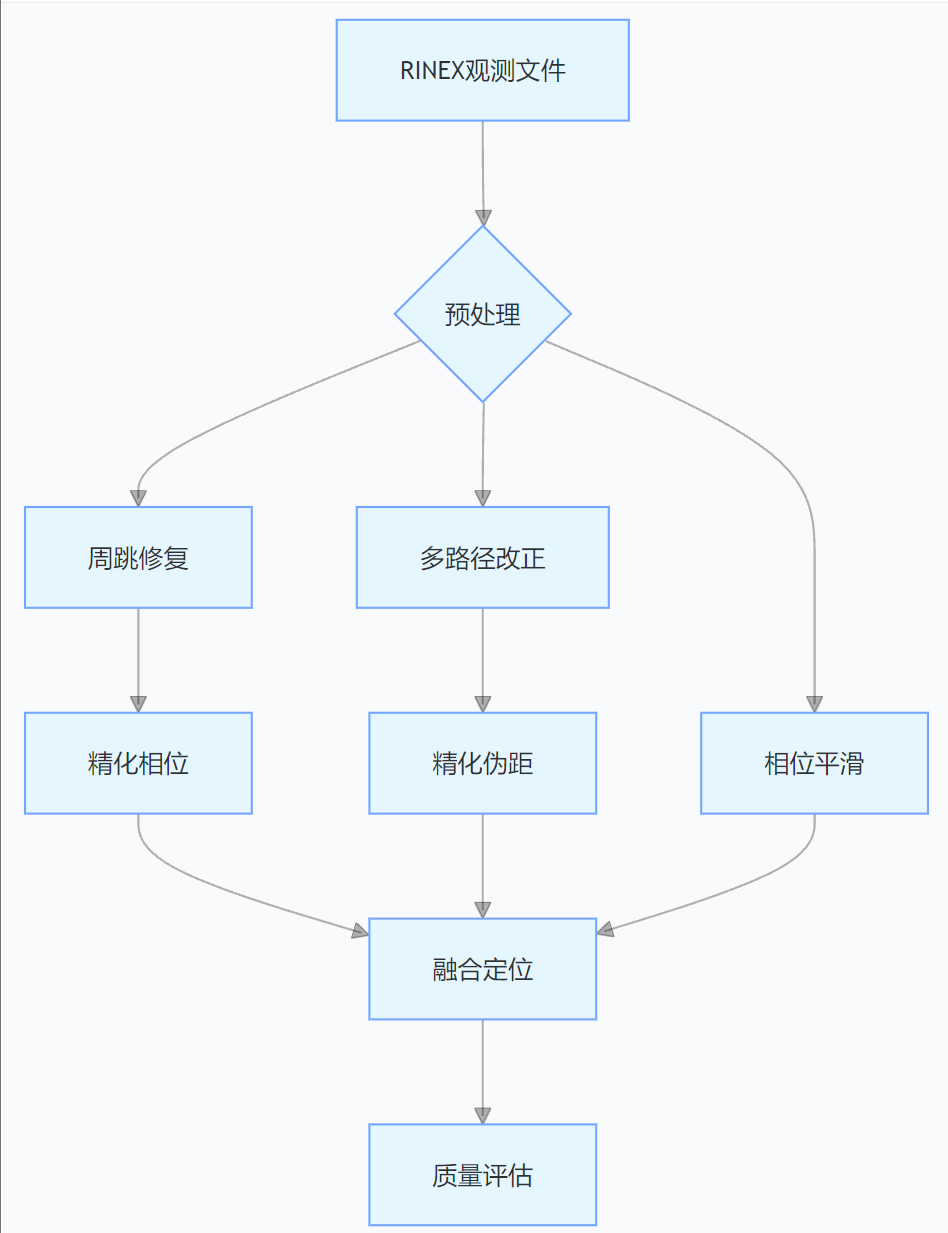

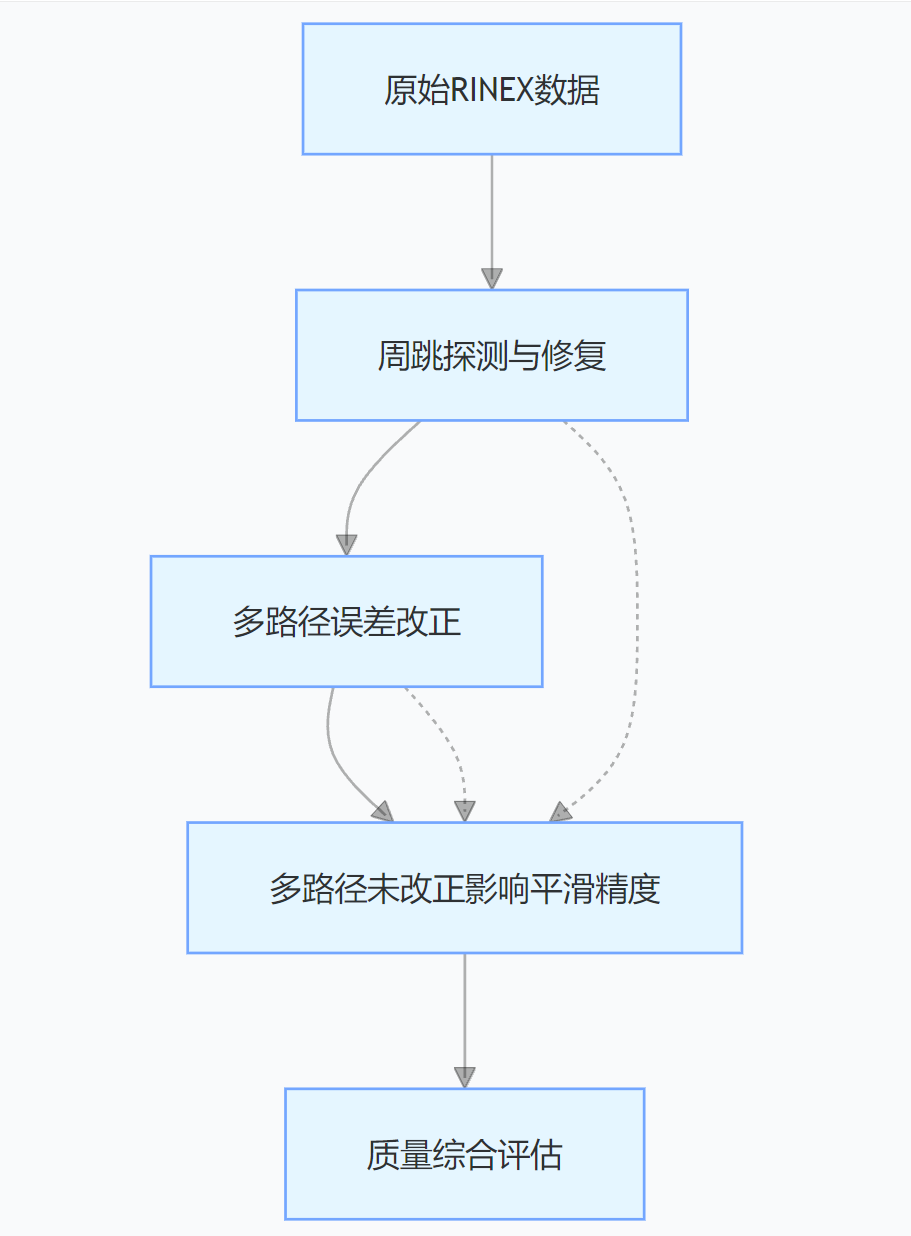

2.2.5 三大预处理模块的逻辑

2.2.6 多模块协同处理以及质量综合评估模块

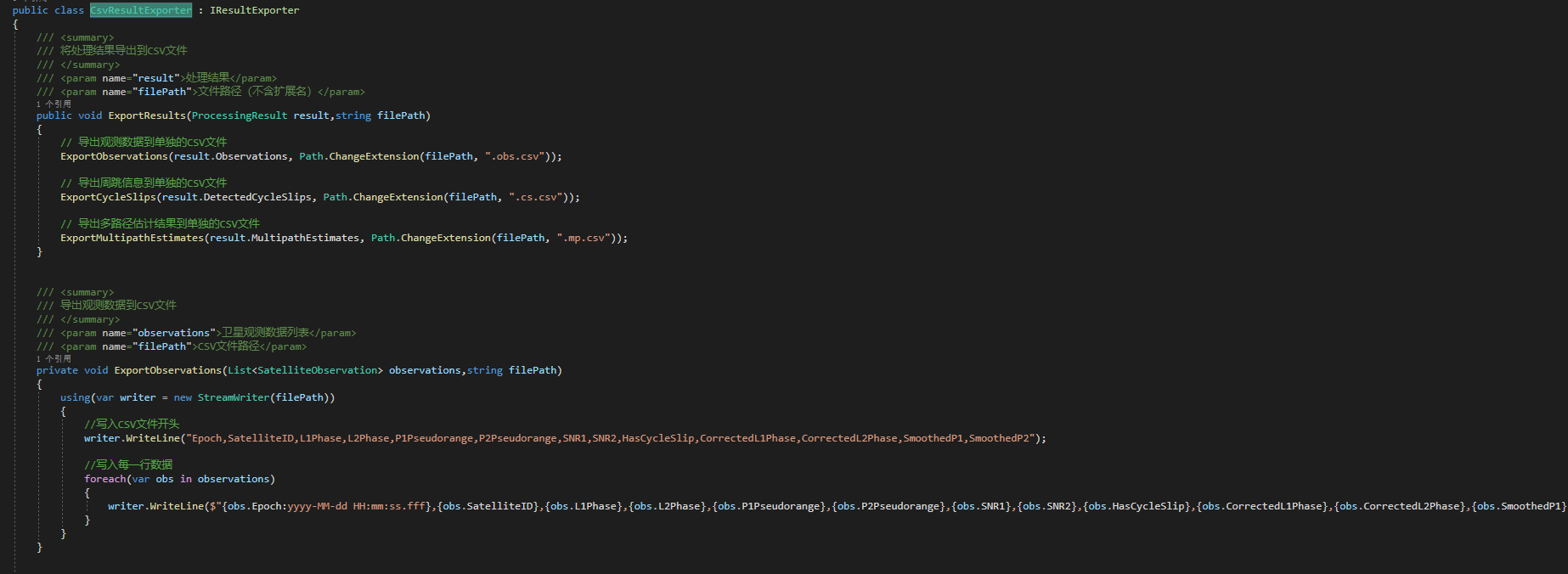

2.2.7 结果输出预测

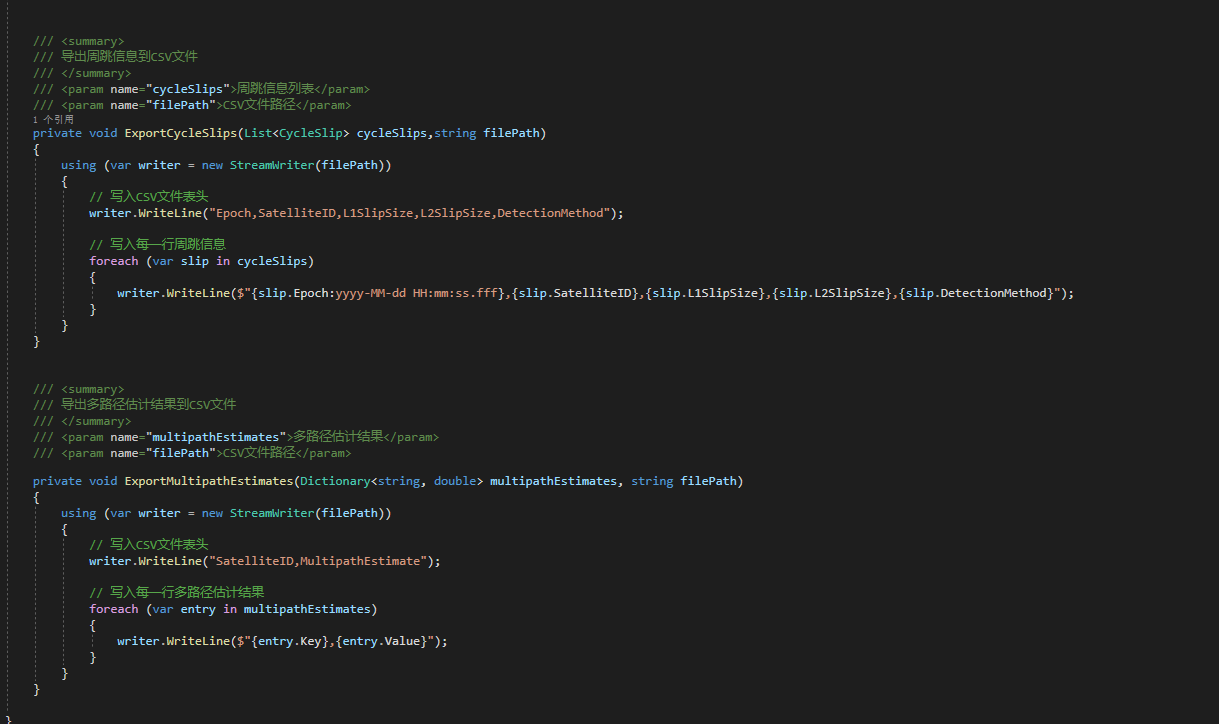

预处理后数据文件
1. 周跳修复后相位文件（phase_corrected.obs）
2. 多路径改正后伪距文件（pseudo_range_corrected.obs）
3. 平滑伪距文件（smoothed_pseudo_range.dat）
质量评估报告
1. 文本报告（quality_report.txt）
2. 可视化报告（按照规律，文本报告就够了）

2.2.8 整体处理链路

其实简而言之，依旧是常规套路：
- 读取GNSS多星多频数据
- 执行三部分预处理
- 输出结果

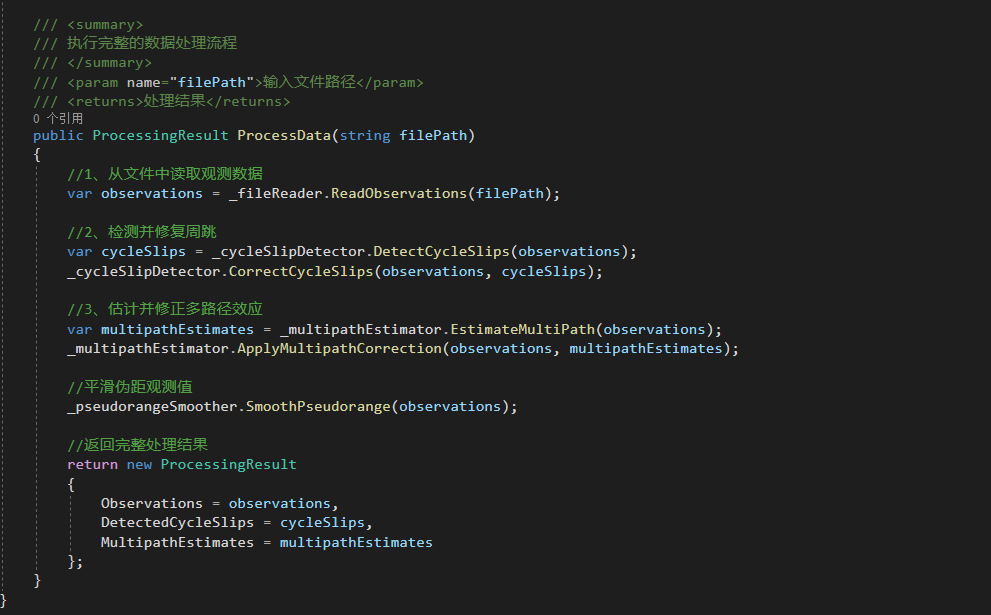

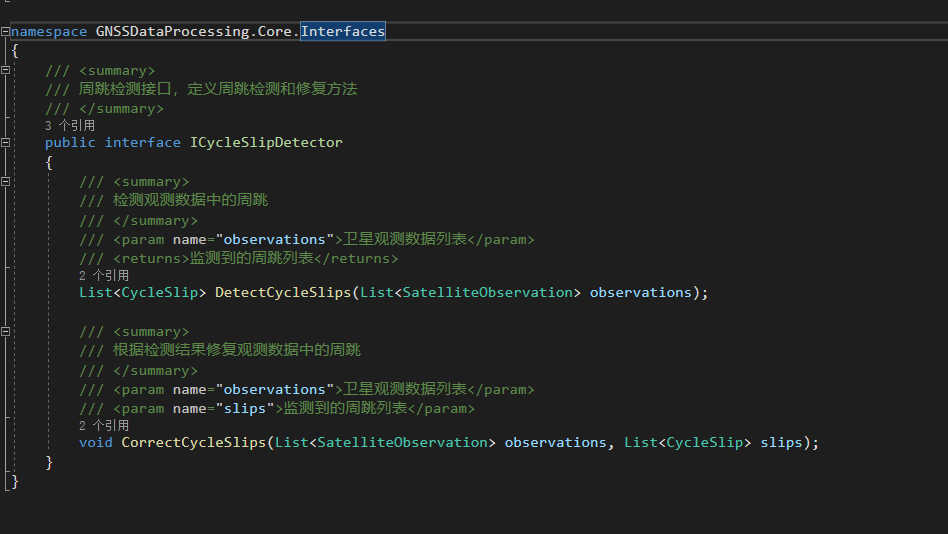

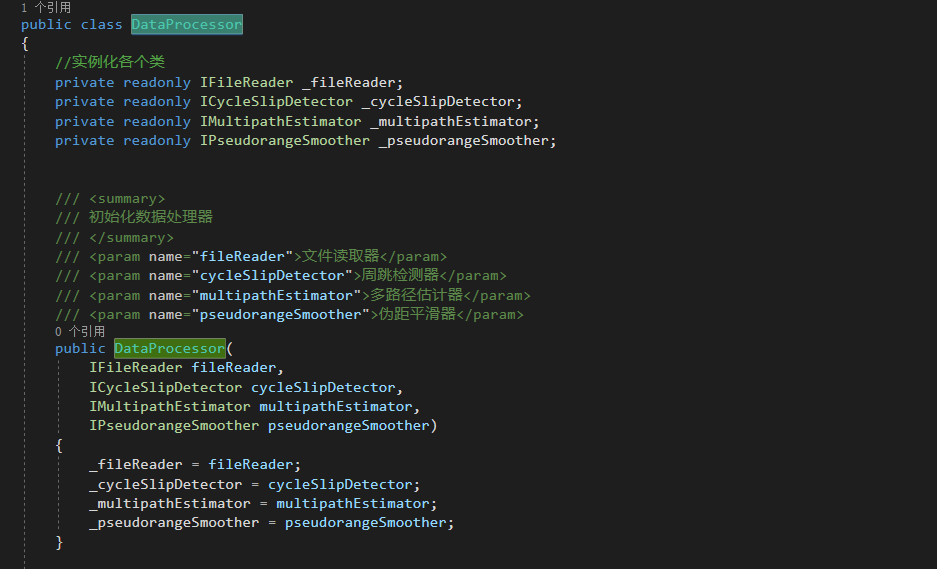

三、C#实现⭐⭐⭐⭐⭐

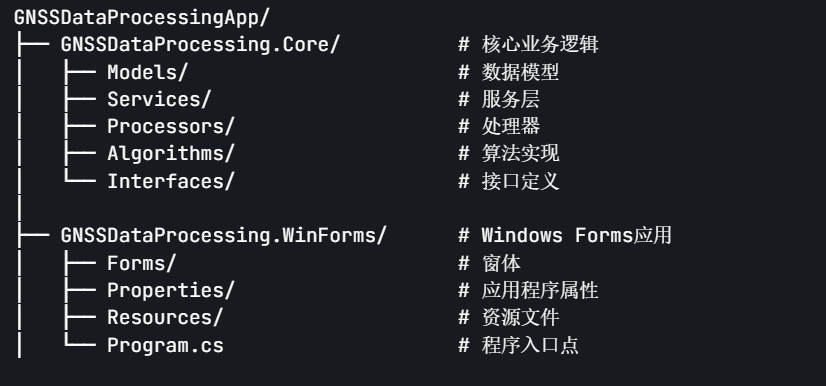

（一）文件组织架构--MVVM

//这一赛题真的挺复杂，在组织文件的时候用了MVVM这个方法。简单来讲，在我们这个程序里的体现，就是实现分层处理。GNSSDataProcessing.Core 类库中接受原始数据并存放具体的计算，是最底层的实现。forms文件夹下的各个窗体中只需要关注要实现什么功能，控件怎样排布。在窗体中通过代码建立类库与窗体控件的关联，实现当用户点击控件时，能够正确执行对应代码，输出理想结果。

//以下是对MVVM的详细介绍。

3.1.1 Model（模型层）
- 聚焦业务逻辑与数据管理，涵盖数据的存储、获取、处理以及业务规则的实现。

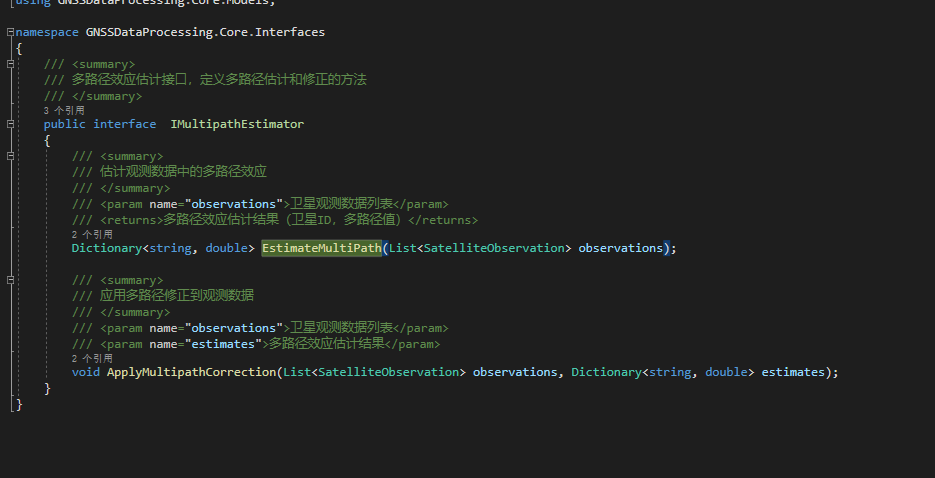

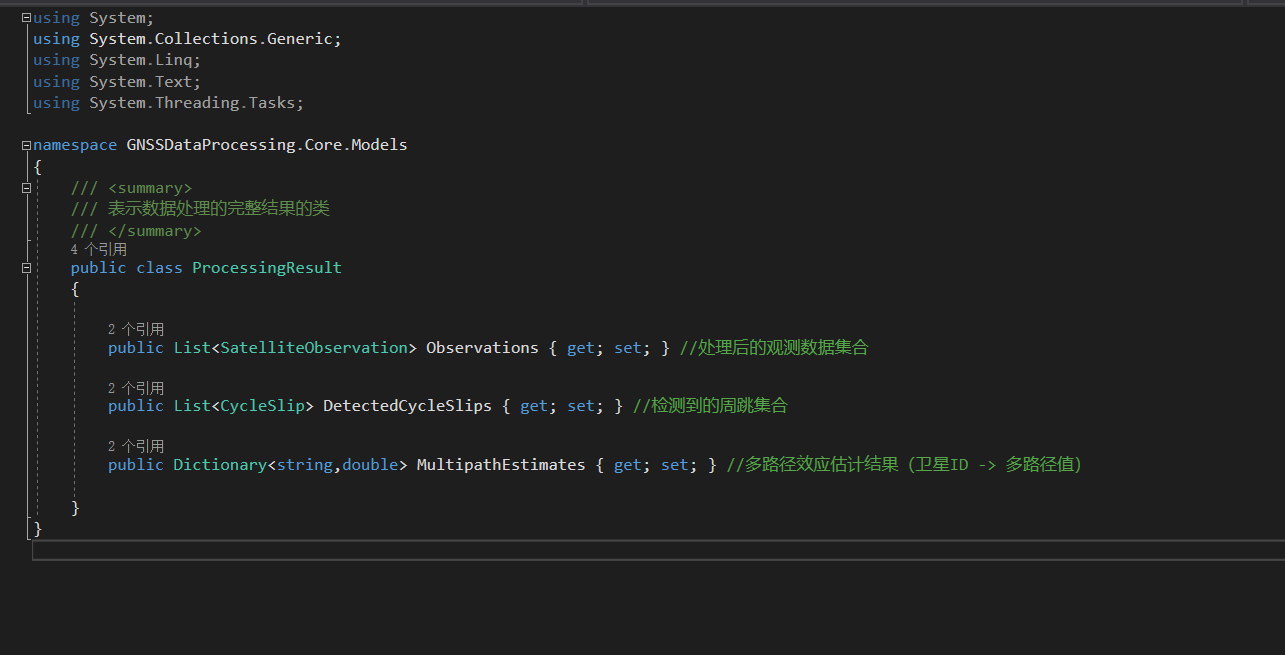

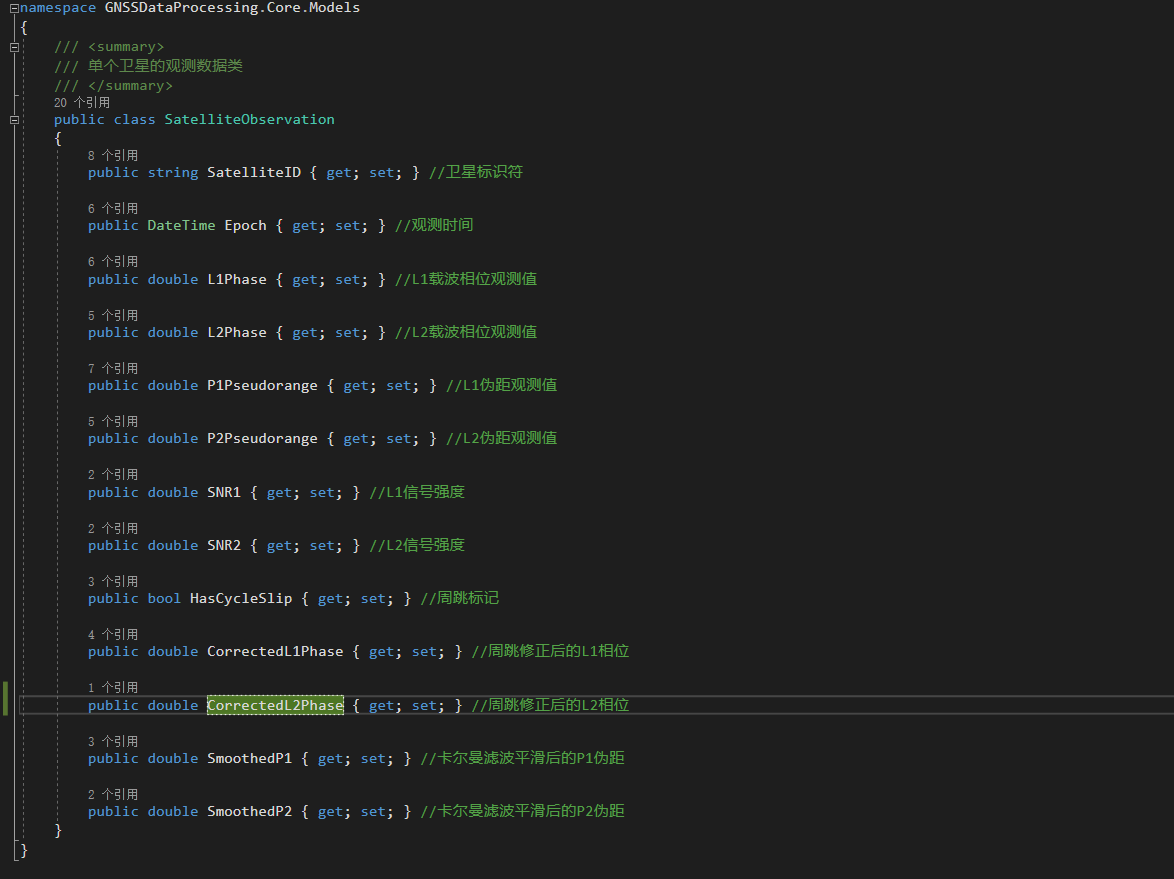

- 在我们的 GNSS 数据处理程序中，就对应我们的GNSSDataProcessing.Core 类库。
- 负责 GNSS 原始数据的读取（对接文件、网络等数据源）、解析（按 RINEX 等格式规范处理）、以及数据校验（检查数据完整性、合法性）等操作，完全不关心数据如何在界面展示。
3.1.2 View（视图层）
- 即用户直接交互的界面，负责展示数据、接收用户输入（点击、输入文本等操作）。
- 在 Windows 窗体应用中，就是 GNSSDataProcessing.WinForms 项目里 Forms 目录下的各个窗体（如 MainForm、ObservationForm ），通过 WinForms 提供的控件（按钮、表格、标签等）搭建界面，用于呈现 GNSS 处理后的数据（观测数据表格展示、周跳信息列表展示），以及响应用户的文件打开、处理操作等交互。
- 本身 “很单纯” ，几乎不包含复杂业务逻辑，主要做数据展示和事件触发，像按钮点击事件只是触发一个指令，具体逻辑交给 ViewModel 处理，它不知道 Model 层具体怎么运作，只和 ViewModel 交互。
3.1.3 ViewModel(视图模型层)
- 作为 View 和 Model 之间的 “桥梁” ，一方面从 Model 获取数据并进行转换、封装，使其适配 View 展示需求；另一方面接收 View 传递的用户操作（如按钮点击），调用 Model 对应的业务逻辑处理，并在数据变化时通知 View 更新。
- 数据转换与封装：比如在 GNSS 程序里，Model 层获取到的原始观测数据可能是较为底层、复杂的结构，ViewModel 会将其转换为 View 中表格控件能直接绑定显示的格式（整理成列表、设置好列对应的数据字段）。
- 命令与事件处理：当用户点击 “处理数据” 按钮（View 层事件），ViewModel 接收该指令，调用 Model 层的数据处理方法（如周跳探测、多路径估算流程），处理完成后，通过数据绑定机制让 View 自动更新展示处理后的结果（如更新表格数据、提示处理完成状态）。
- 数据绑定支持：借助框架提供的数据绑定功能（如 WPF 的 XAML 数据绑定、WinForms 可通过代码或第三方库实现简易数据绑定），建立 View 控件与 ViewModel 数据属性的关联，实现数据双向或单向同步。
3.1.4 数据流向与交互
- 初始化与数据加载：程序启动后，ViewModel 初始化时会调用 Model 层方法获取初始数据（比如 GNSS 程序启动后，若需要加载默认配置或初始示例数据，ViewModel 让 Model 去读取、解析），Model 从数据源（文件、数据库、网络等）拿到数据后返回给 ViewModel ，ViewModel 进行适配处理，然后通过数据绑定，View 自动渲染展示这些数据（如观测数据表格加载出初始数据）。
- 用户交互处理：用户在 View 上进行操作（如点击 “打开文件” 按钮选择 GNSS 数据文件），View 将操作事件传递给 ViewModel ，ViewModel 调用 Model 层对应的业务方法（如 RinexFileReader 的文件读取解析逻辑），Model 执行完读取、处理（如解析 RINEX 格式数据）后返回结果给 ViewModel ，ViewModel 再通过数据绑定更新 View 展示（如观测数据表格刷新为新读取的数据）
- 数据更新反馈：当 Model 层数据因自身业务逻辑（如定时从网络获取最新 GNSS 星历数据）发生变化时，会通知 ViewModel ，ViewModel 处理后，再通过数据绑定让 View 同步更新（如地图上卫星位置标记更新）。
3.1.5数据绑定机制
- 双向绑定：是 MVVM 很重要的特性，View 中控件数据变化（如用户在输入框修改 GNSS 数据筛选条件），会自动同步到 ViewModel 对应的属性；反之，ViewModel 属性数据变化（如处理后得到新的平滑伪距结果），也会自动更新 View 控件显示。例如在一些前端框架（Vue ）里，通过 v - model 指令轻松实现输入框和 ViewModel 数据的双向绑定；在 WinForms 中，可借助类似 BindingSource 等工具结合代码实现类似效果，让界面和数据保持实时同步。
- 单向绑定：相对简单，一般是从 ViewModel 到 View 的数据同步，用于一些只需展示、不需要用户反向修改的场景（如 GNSS 处理结果的展示标签，处理完成后结果数据从 ViewModel 单向更新到 View 显示）。
