多路PCIe3.0的单CPU 学习型AI工作站

本文链接：https://blog.csdn.net/2301_79912794/article/details/137865810

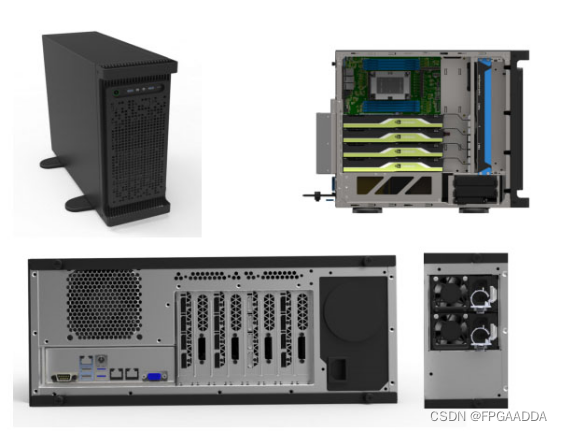

一、机箱功能和技术指标：

系统
系统型号	ORI-SR500
主板支持	EEB(12'13')/CEB(12'10.5')/ATX(12'*9.6')/Mi cro ATX
前置硬盘	最大支持2个3.5寸+1个2.5寸SATA 硬盘+2个2.5寸SATA 硬盘（背部）
电源类型	CRPS冗余电源，标准ATX电源
散热系统	标配中置2个12038风扇，前置1个9225风扇，后窗1个9225风扇（中置可选装240液冷/高转速风扇）可选配后置GPU辅助散热模组
前置IO	电源按键1，复位按键1，SPK1，MIC1， Type-c1，USB3.02
扩展插槽	8个全高PCI-E扩展插槽，支持4GPU安装
导轨	选配(免工具）
外形参数
产品材质	1.2mm SGCC钢板
机箱尺寸/重量	500435175mm（深宽高） 15kg
包装尺寸/毛重	重 684566292mm 18.8kg

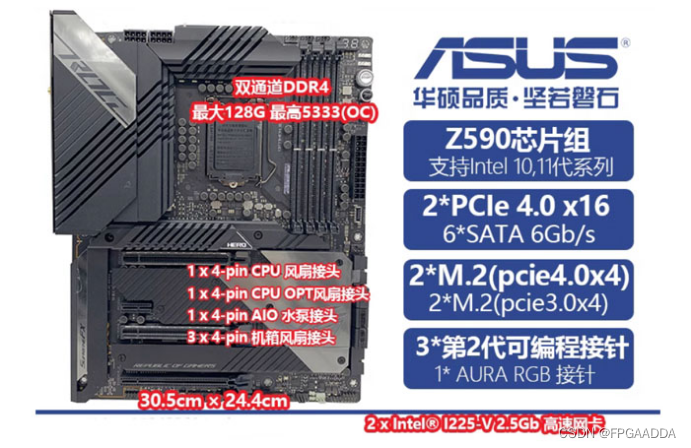

二、主板性能（型号1: 华硕ROG MAXIMUS XIII HERO）：（ORI-S3R500-ROG）

主板芯片
集成芯片	声卡/网卡
主芯片组	Intel Z590芯片组
音频芯片	集成Realtek ALC4080 音效芯片
网卡芯片	板载2.5GbE网卡
处理器规格
CPU类型	第十一代/第十代Core/Pentium/Celeron
CPU插槽	LGA1200
内存规格
内存类型	4×DDR4 DIMM
最大内存容量	128GB
PCIe扩展
PCI-E标准	PCI-E 4.0（11代），PCI-E3.0（10代）
PCI-E X16插槽	2XPCIe4.0/3.0X16扩展，支持PCIeX16或者X8/X4/X4模式
PCIe X4 插槽	1个PCIe3.0X16扩展卡插槽，支持来自CPU分支PCIex4; 1个PCIe 3.0X1 扩展槽
存储接口	4×M.2接口，6×SATA III 6Gbps接口
I/O接口
USB接口	8×USB接口,2个雷电接口
音频接口	ROG Supreme FX7.1声道高传真音频编码器，Code ALC4082
视频接口	2XDisplayPort1.4 1XHDMITM 2.0
板型
主板板型	ATX板型（30.5X24.4CM）
其它参数
无线功能	无线：支持802.11 axWiFi6标准纠错
操作系统	Windows10 64bit

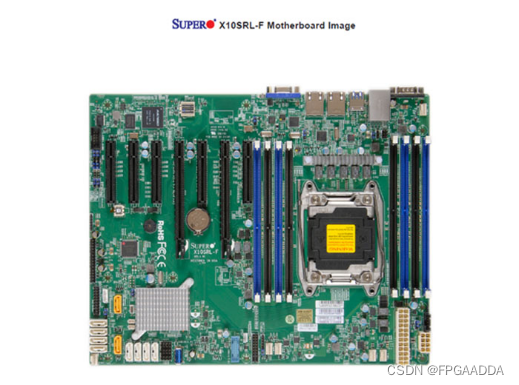

三、主板性能（型号2: 超微X10SRL-F）：（ORI-S3R500-SUPER）

主板芯片
主芯片组	Intel C612芯片组
图形芯片	Aspeed 2500
网络芯片	板载双Intel I1210-AT千兆网卡
CPU规格
CPU种类	Xeon E5-2600/1600（V3，V4）
CPU插槽	Socket R
内存规格
内存类型	DDR4
内存描述	8×DDR4 2133 DIMM 最大支持512GB ECC 内存。
扩展插槽
PCI插槽	2×PCI-E 3.0 x8 2×PCI-E 3.0 x8 (in x16) 2×PCI-E 3.0 x4 (in x8)or1×8+1×0(auto-switch) 1×PCI-E 2.0 x4 (in x8)
SATA接口	10×SATAⅢ接口
I/O接口
USB接口	4×USB3.0接口
并口串口	2×COM接口
以太网接口	2×RJ45网络接口
其它内部插口	1×TPM接口
视频接口	1XVGA接口
板型
主板板型	ATX板型
外形尺寸	30.5×24.4cm
操作系统	Windows7 64bit

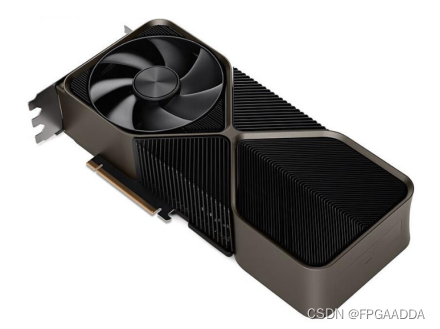

四、GPU显卡（GeForce RTX 4090）
