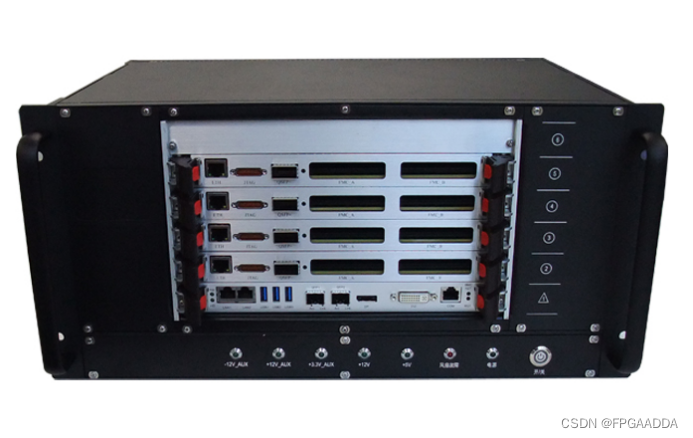

6U VPX 6槽 Full Mesh结构背板机箱

一、产品概述

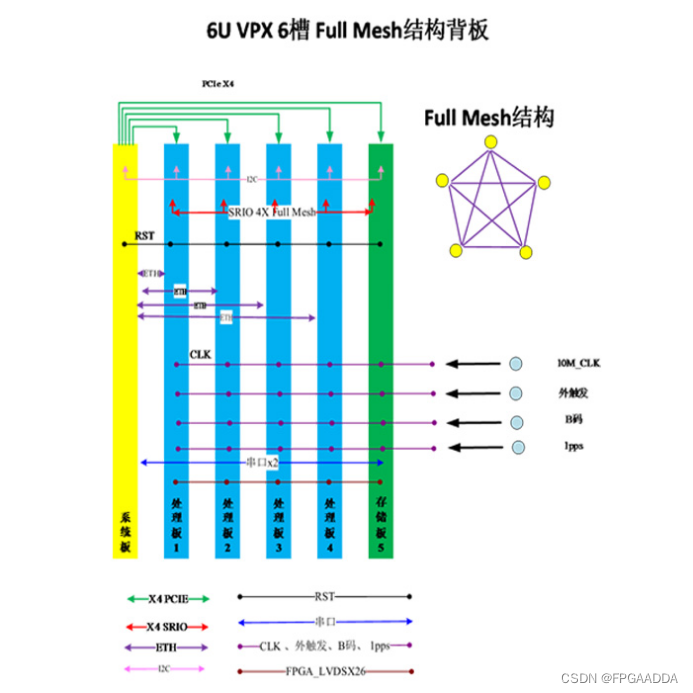

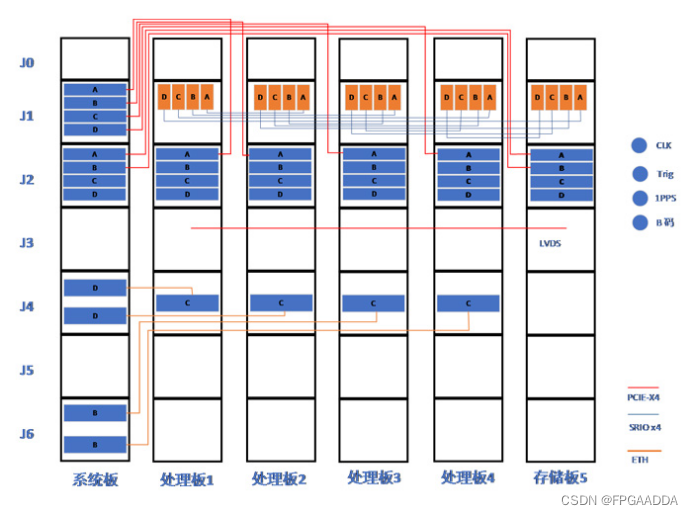

    Ori6UVPX6SlotFullMesh264背板机箱 为 6U VPX 6槽 Full Mesh结构，用于实现PCIE、RapidIO IO 4X Full Mesh 高速数据互联，以太网控制，背板同时支持同源同步CLK 、统一外触发、GPS B码、 1pps信号等。另外支持P4的 LVDS总线互联，实现低速数据交换，同步触发等功能。整机同时支持IPMI管理。

二 、执行标准

 ●  VITA46.0 VPX Base Standard
 ●  VITA46.3 Serial RapidIO™ on VPX Fabric Connector
 ●  VITA46.4 PCI Express® on VPX Fabric Connector
 ●  VITA46.7 Ethernet on VPX Fabric Connector
 ●  VITA46.10 Rear Transition Module on VPX

三、背板产品介绍

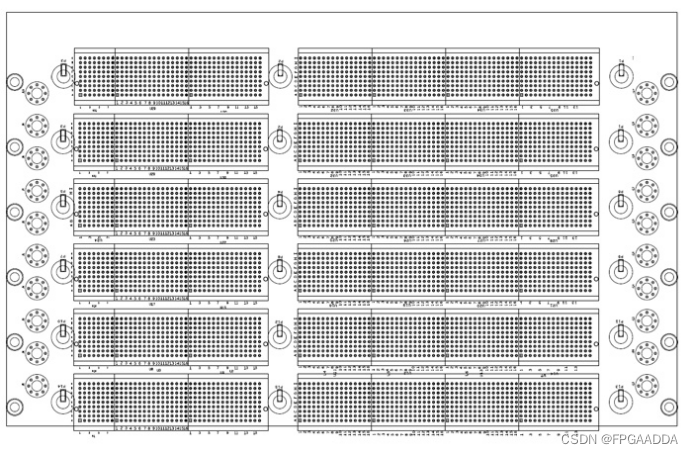

3.1 背板结构说明

    背板为水平放置的6槽 5HP背板，包含系统槽，4个等价的信号处理槽，1个存储板槽，（根据需要也可以配置为其他功能）。电源为单独槽位使用模块电源。





3.2背板基本技术指标

 ●  背板尺寸 161.56mm（高）x 262.05mm（宽）x 5.4mm（板厚）
 ●  阻抗控制：单端线 50Ω ±10%；
 ●  差分线：100Ω±10%，

高速率支持5Gbps。
 ●  槽间距按照5HP设计。
 ●  PCB板层数：10层
 ●  电源供电：VSS1-12V，VSS2-12V，VSS3-5V
 ●  阻抗控制: 50 ohm ±10% for strip trace；100 ohm ±10% for differential signal trace
