双向DC-DC变换器(2015年电赛A题)

一、题目分析

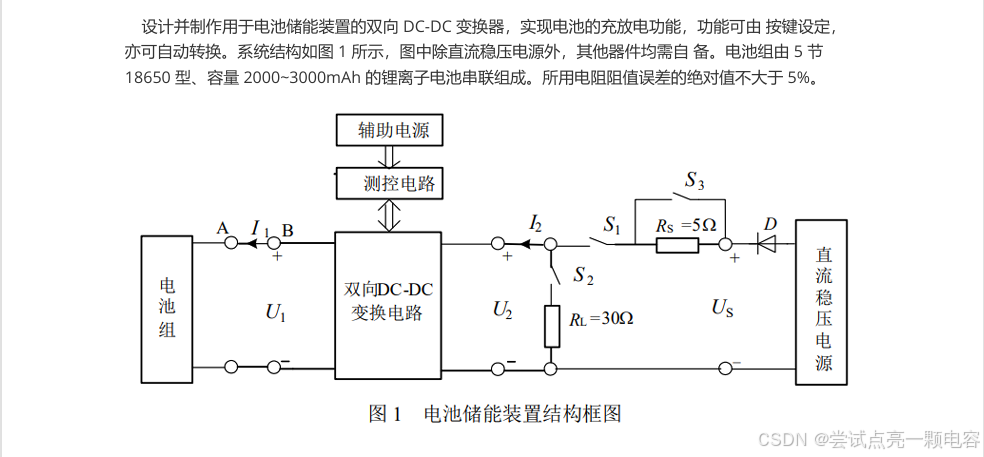

        题目的电路要求如下:


根据题目的要求和电路,我们可以分析出,这个大概是做一个18650锂电池充放电的DC-DC变换。充电就需要利用降压电路,放电就可能用到升压电路。

        接下来我们继续看题目的具体要

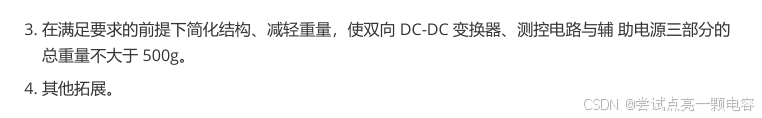

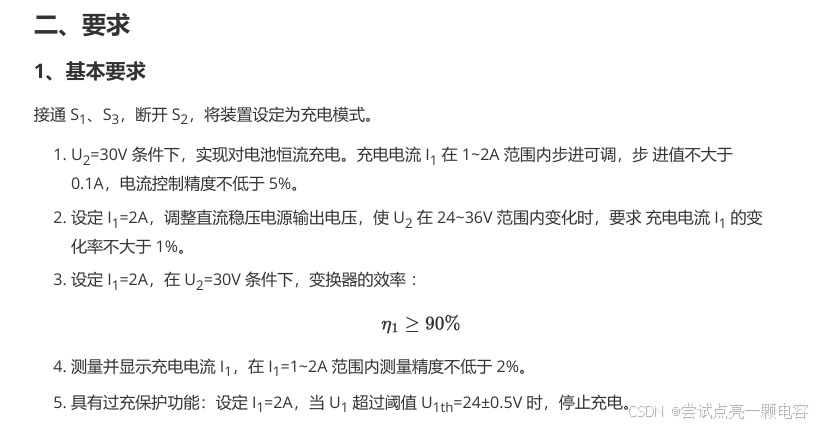

题目的基本要求是对锂电池充电。对基本要求进行分析可以得出,我们需要做一个恒流源降压电路,并且DC-DC变换器的工作效率不得低于90%,这就对设计者的电路设计以及器件选型做出了要求,而且要对电流进行恒流控制,那么就要使用单片机以电流作为控制量进行软件控制。

        现在我们来分析发挥部分:

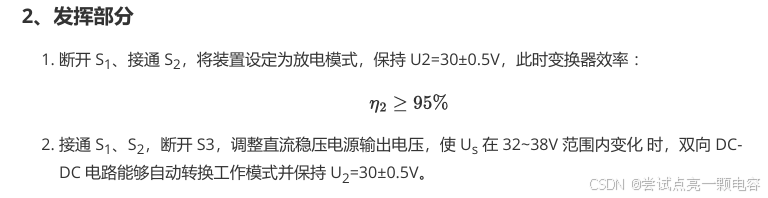

发挥部分需要做的是以电池放电作为输入进行升压输出,发挥部分对转换效率做了进一步的要求,对转换率的要求达到95%,这样对硬件的要求就更高了。发挥部分也要利用单片机进行软件控制。

二、电路设计

       (一)、电路选择

        目前DC-DC变换的主要拓扑结构有Buck电路、Boost电路、Buck-Boost电路、LLC电路……笔者最初的想法是想利用两套电路,在对18650电池进行充电时采取Buck电路进行降压恒流;18650电池放电时利用Boost电路进行升压处理。但后来这个方案被否决掉了,应为如果采取两套电路那么变换器的重量必然会大于500g。为了不失分,笔者选择换一种方案,既要降压又要升压,是不是可以用集升压和降压于一体的电路呢?那么Buck-Boost电路就是目前最优选择了。Buck-Boost电路正向输入降压,反相输入升压,完全满足题目要求。

        (二)、电路设计

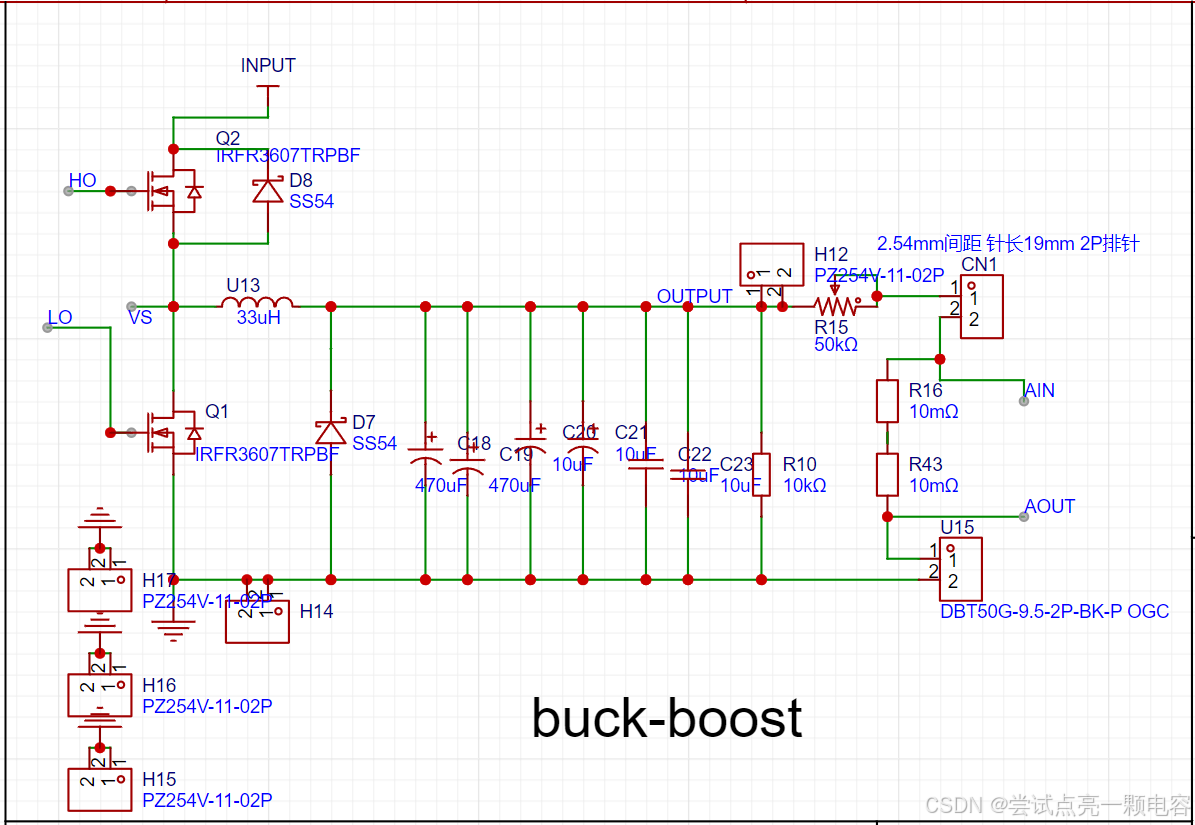

        Buck-Boost电路拓扑图


        因为不清楚基本要求5的验收方式,笔者在输出端加了一个2Pin排针,在验收前的调试阶段,我们就可以用跳线帽将这个排针短接起来,利用50K的电位器进行调试,要收时如果不能用电位器进行验收&#x
