基本放大电路Multisim仿真实例

 分享一下自己获得的经验：①我们可以把虚拟数字万用表设计成电流表或者是电压表，这就是书上测量电流和电压的仪器，不需要再去使用专门的电流表ammeter了。我一开始发现虚拟数字万用表没有数据（左图），然后我搜索了一下资料，才得知需要先仿真运行一下才可以读取数据（右图）。

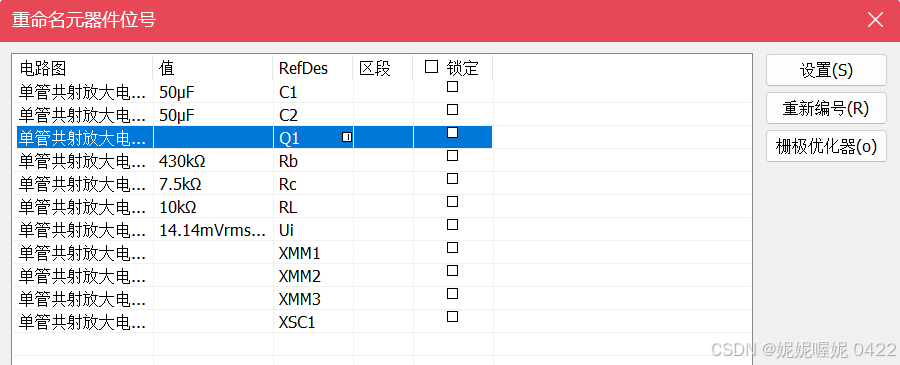

②如果想要大规模一次性的更改每个元件的名字，可以随机点击一个右击一个元件，然后点击“标签”，然后有个按钮叫“Advanced RefDes configuration”,点击它就可以看到所有的元件的名字然后做修改啦。

③三极管的参数在不同的设计下一般不同，但是rbb’一般是300欧姆，做题也是这样认定的，但最好还是确认一下电脑是不是默认设置了300欧姆，还有就是三极管的放大倍数β，大部分也要修改，为了修改这个，我花了好多时间才找到。。。

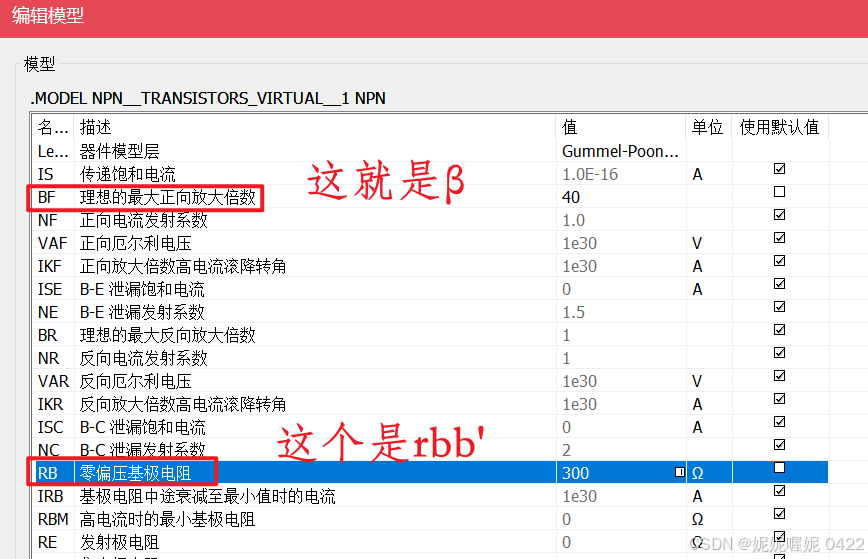

步骤：右击元件，选择属性，点击“value”，点击接近右下角的“编辑模型”（“Edit Model”），然后就是下面的修改啦！

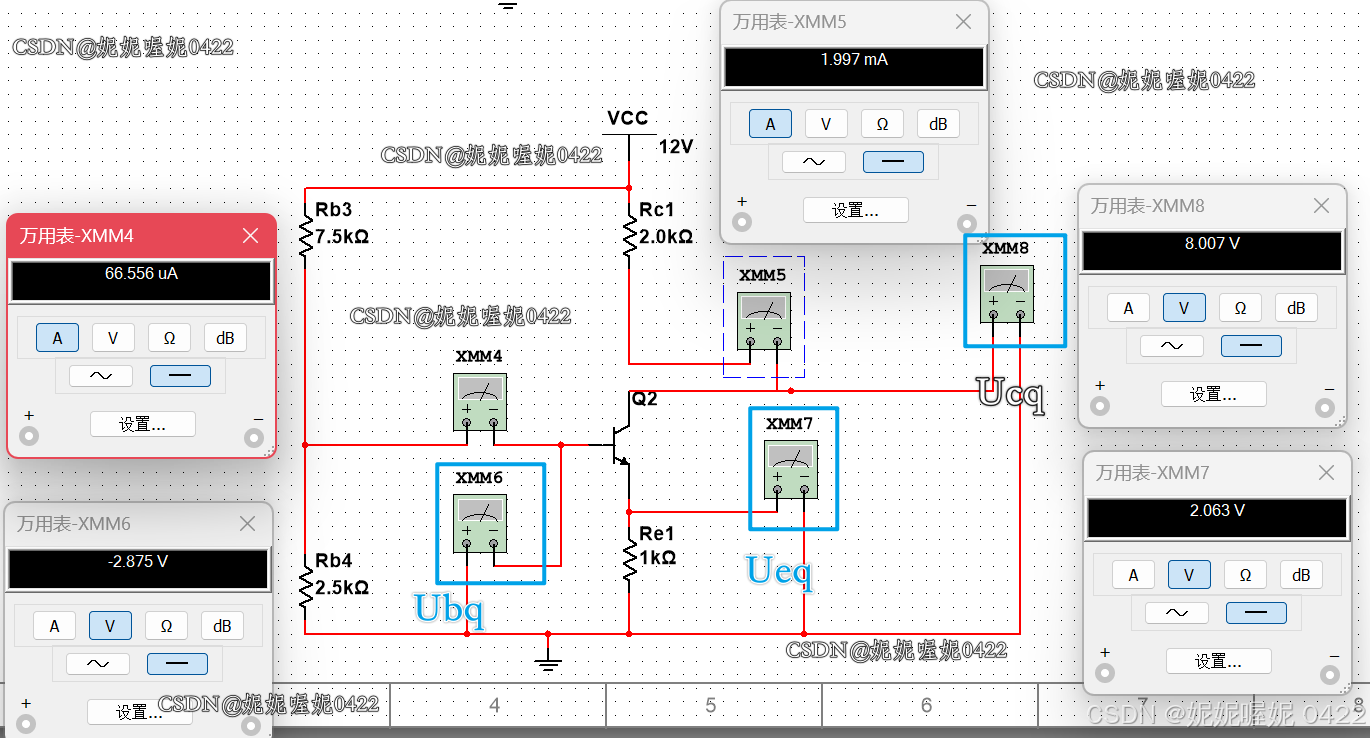

④Ubq是把虚拟数字万用表调节成电压表并联在三极管的基极和接地处；Ucq是集电极和接地处，Ueq是射极和接地处。因为我们通常测量Uce会多一点，所以我当时看到单独的Ubq没有知觉了。。。如下图：

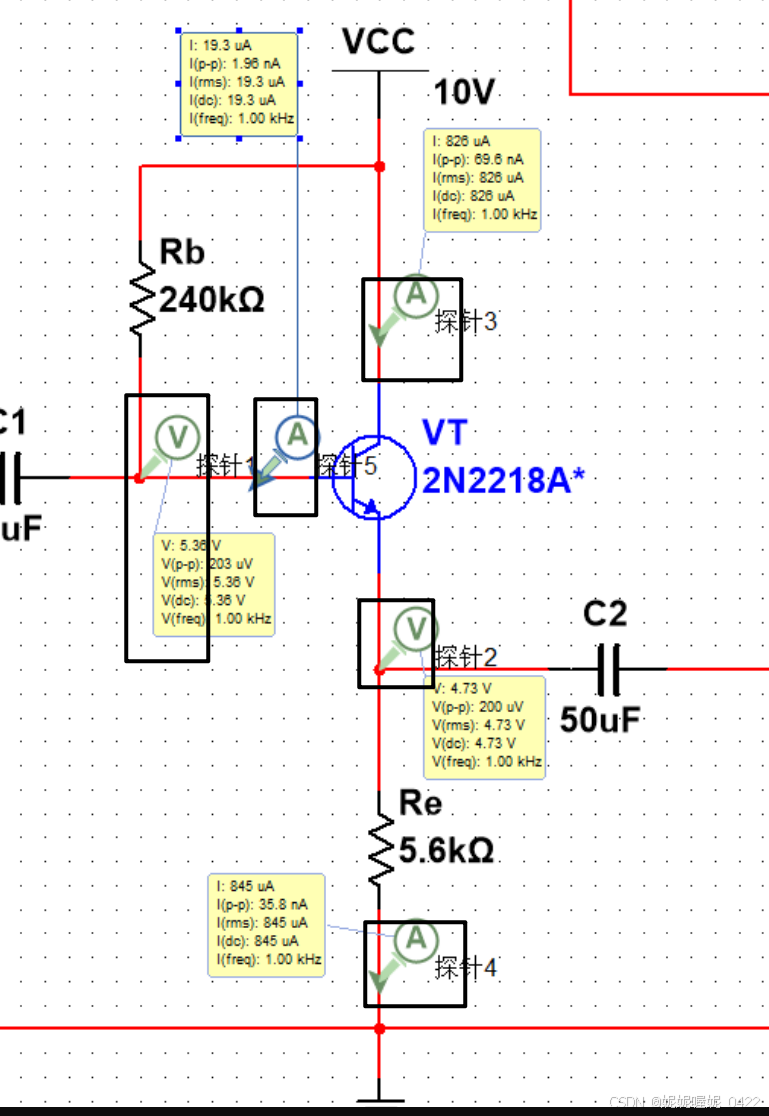

⑤如何更快速的测量电路中的电流和电压呢？我们之前的方法是把虚拟数字万用表更改成对应交流，直流状态下的电压电流表。但是我发现使用电流探针更快。
