这里首先非常感谢“四臂西瓜”这位博主的学习资料以及他的代码！

STM32实现FFT，求取幅度频谱_stm32 fft-CSDN博客

我这里只是将他的代码整合了一次，添加了一些我自己的粗浅理解

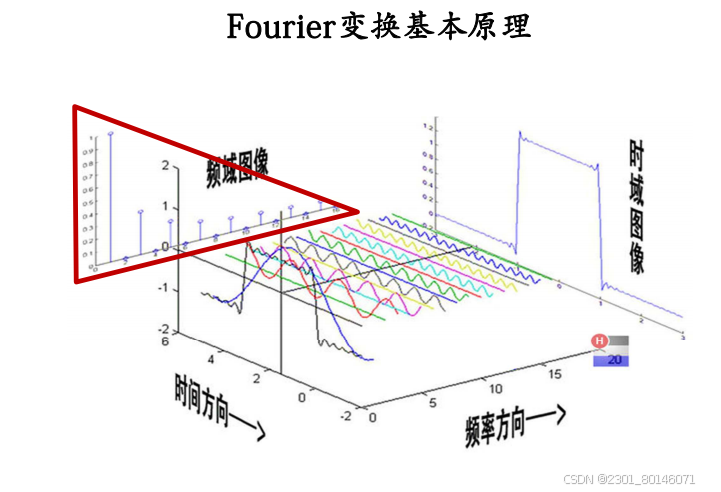

FFT(快速傅里叶变换)，我们使用这个变换是用于将一段复杂的信号分解，分解为几段不同的波形，以此直观的理解这一段信号

整合后的FFT

#include "main.h"
#include "fft.h"
#include "adc.h"
#include "tim.h"
#include "arm_math.h"
#include "arm_const_structs.h"
#include <stdio.h>

#define FFT_LENGTH 1024

__IO uint8_t AdcConvEnd = 0;
uint16_t adcBuff[FFT_LENGTH];

float fft_inputbuf[FFT_LENGTH * 2];
float fft_outputbuf[FFT_LENGTH];

void fft()
{
  HAL_ADC_Start_IT(&hadc3);          //开启ADC3中断
	HAL_ADC_Start_DMA(&hadc3,(uint32_t*)adcBuff,FFT_LENGTH);//开启DMA数模转换
  HAL_TIM_Base_Start(&htim3); 	//开启TIM3定时器
	while(!AdcConvEnd);	//等待转换完毕



	for (int i = 0; i < FFT_LENGTH; i++)
    {
        fft_inputbuf[i * 2] = adcBuff[i] * 3.3 / 4096;//实部赋值，* 3.3 / 4096是为了将ADC采        集到的值转换成实际电压
        fft_inputbuf[i * 2 + 1] = 0;//虚部赋值，固定为0.
    }

/*
arm_cfft_f32是ARM CMSIS-DSP库中的一个函数，用于执行复数FFT变换。
arm_cfft_sR_f32_len1024 是一个预定义的FFT结构体，表示FFT的长度为1024。
fft_inputbuf 是输入的复数数据数组，存储了要进行FFT变换的数据。
0 表示不进行逆FFT变换（即进行正向FFT变换）。
1 表示对输入数据进行位反转（bit reversal），这是FFT算法的一部分。
*/
arm_cfft_f32(&arm_cfft_sR_f32_len1024, fft_inputbuf, 0, 1);
/*
arm_cmplx_mag_f32 是ARM CMSIS-DSP库中的一个函数，用于计算复数的幅度（即模）。
fft_inputbuf 是输入的复数数据数组，存储了FFT变换后的结果。
fft_outputbuf 是输出的幅度数组，存储了每个频率分量的幅度值。
FFT_LENGTH 是FFT的长度，即1024。
*/
arm_cmplx_mag_f32(fft_inputbuf, fft_outputbuf, FFT_LENGTH);

/*这里，fft_outputbuf[0]存储的是直流分量（即频率为0的分量）。
由于FFT的输出结果是复数，直流分量的幅度需要除以1024（即FFT的长度）来得到实际的幅度值。*/
    fft_outputbuf[0] /= 1024;


/*对于其他频率分量（即非直流分量），幅度需要除以512（即FFT长度的一半）来得到实际的幅度值。
这是因为FFT的输出是对称的，且每个频率分量的幅度是实际幅度的两倍。*/
    for (int i = 1; i < FFT_LENGTH; i++)//输出各次谐波幅值
    {
        fft_outputbuf[i] /= 512;
    }

	printf("FFT Result:\r\n");

    for (int i = 0; i < FFT_LENGTH; i++)//输出各次谐波幅值
    {
	    printf("%d:\t%.2f\r\n", i, fft_outputbuf[i]);
    }



}

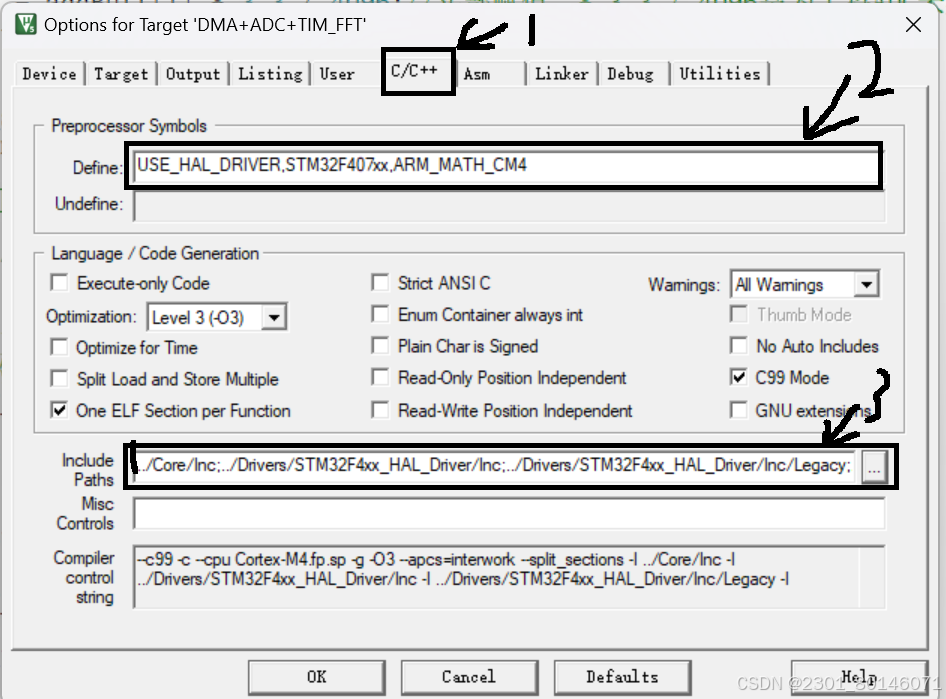

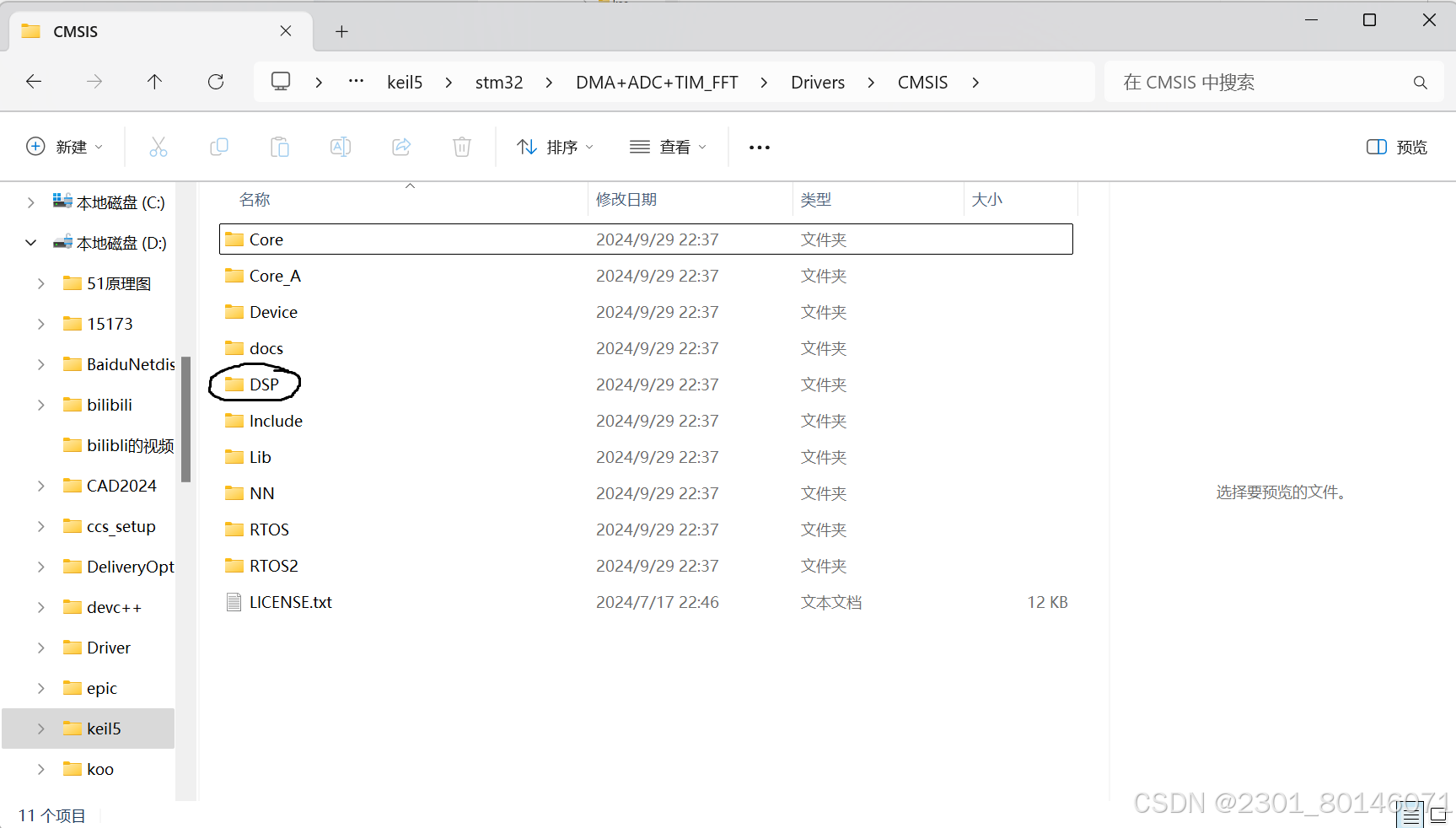

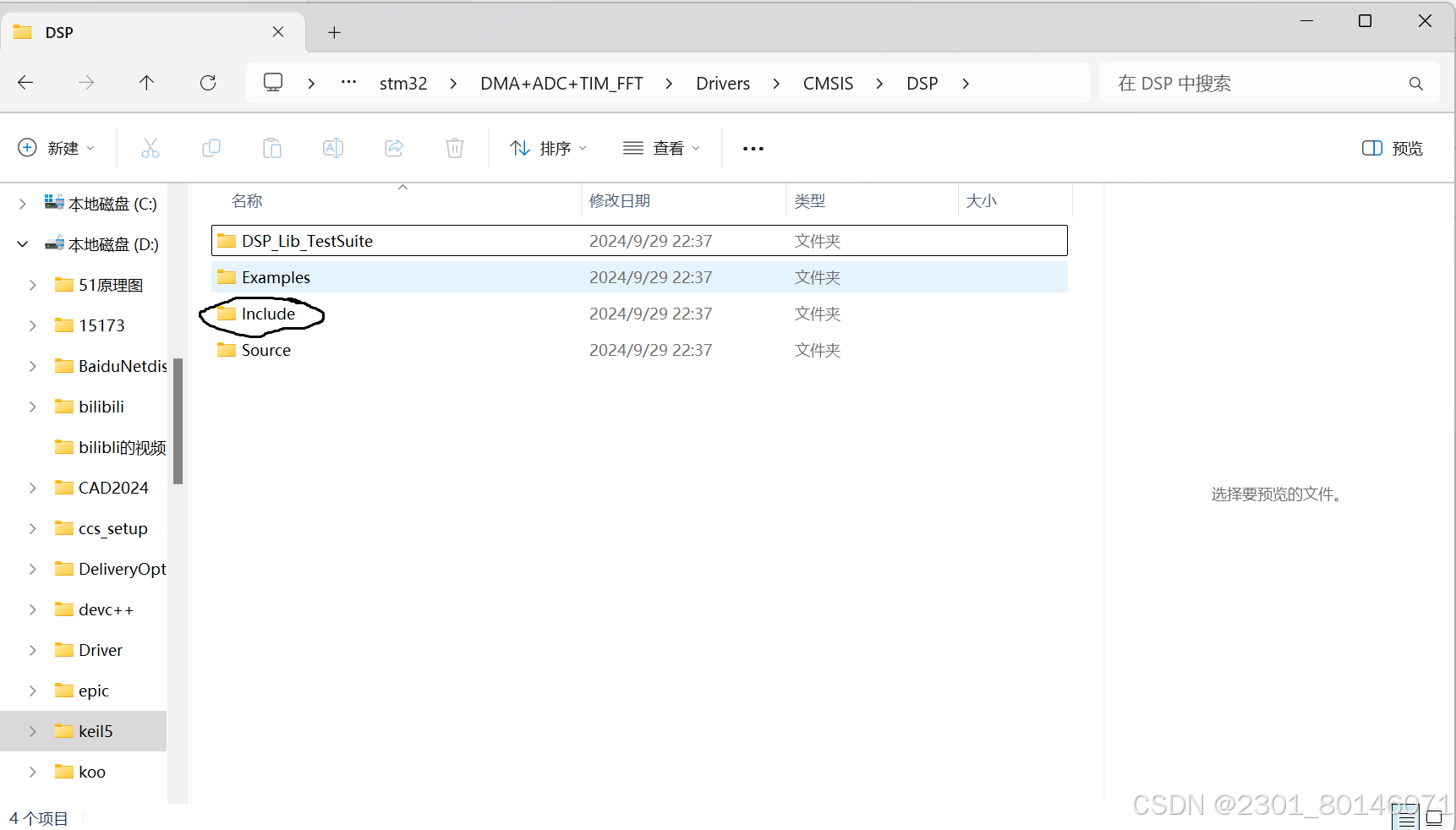

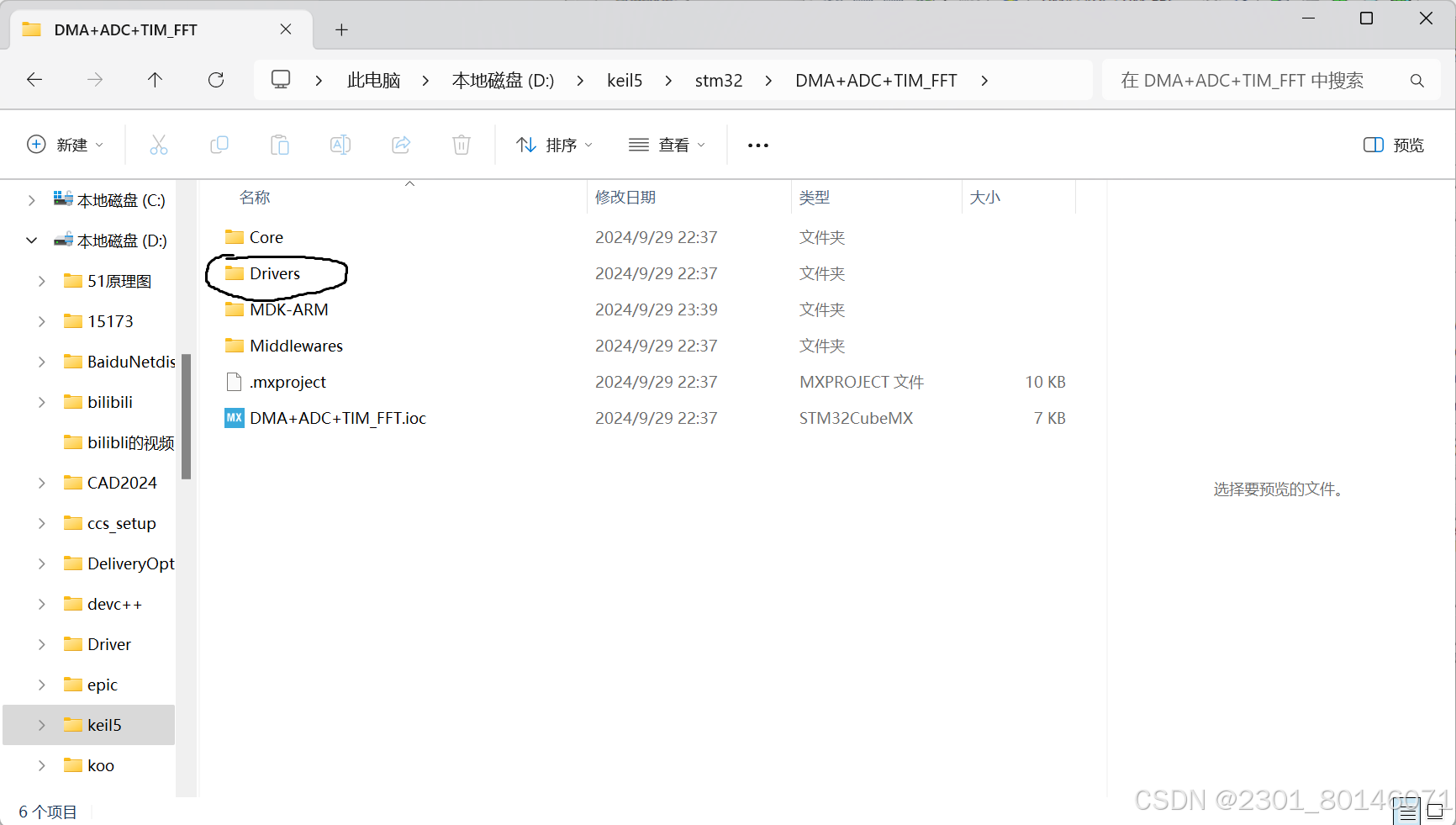

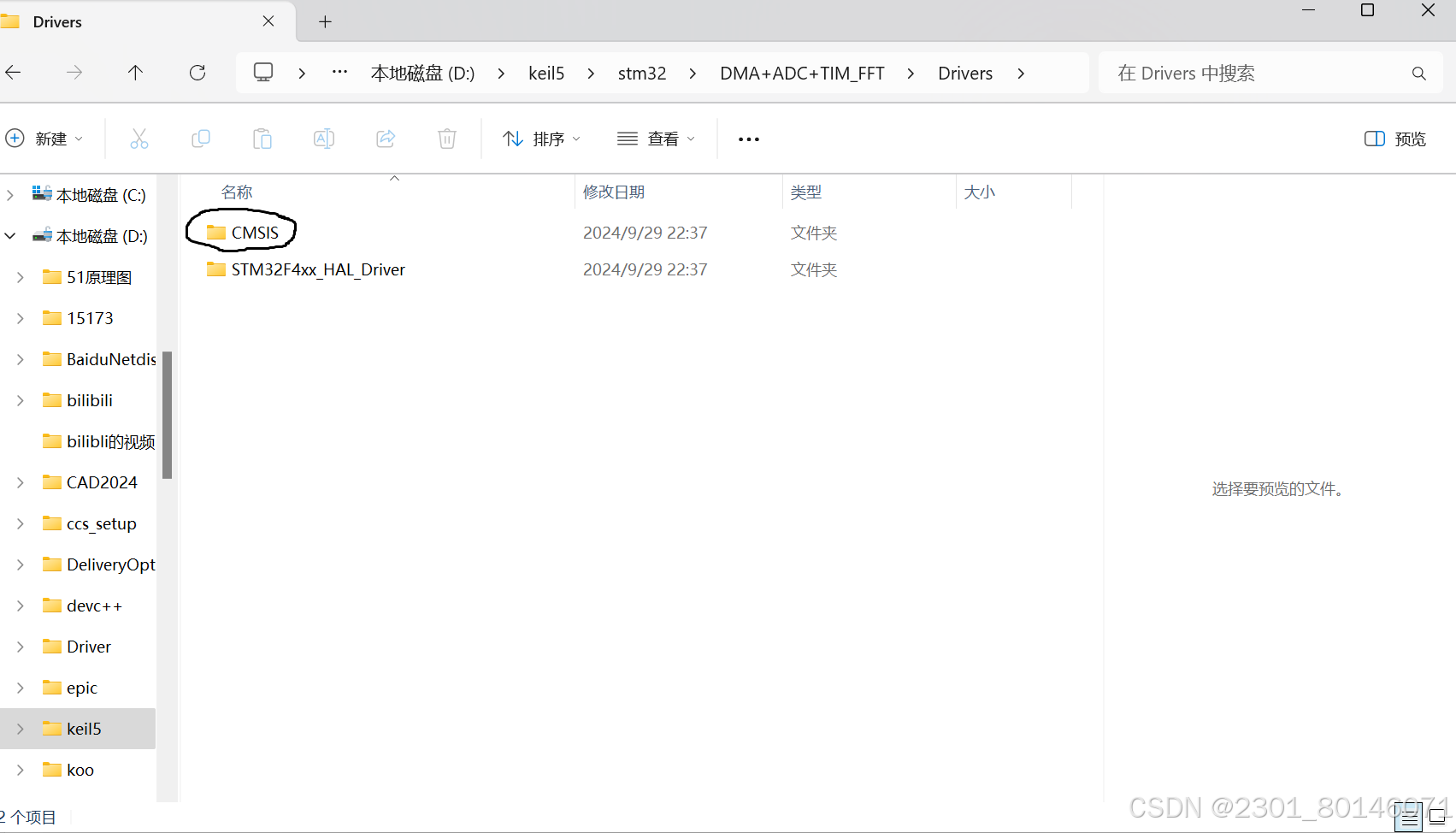

在配置过程中cubemx可能会出现DSP库配置出错的情况
