4. 部分加载和存储（partial_load 和 partial_store）
（1）RgeWen、ImmSel、BrUn、ASel、BSel、MemWe、WBSel的设计
一、实验内容
设计一个相对完整的RISC-V或MIPS处理器，它能够支持更多的指令，并且运行一个具有应用价值的测试代码。
二、实验步骤
1. ALU与寄存器文件

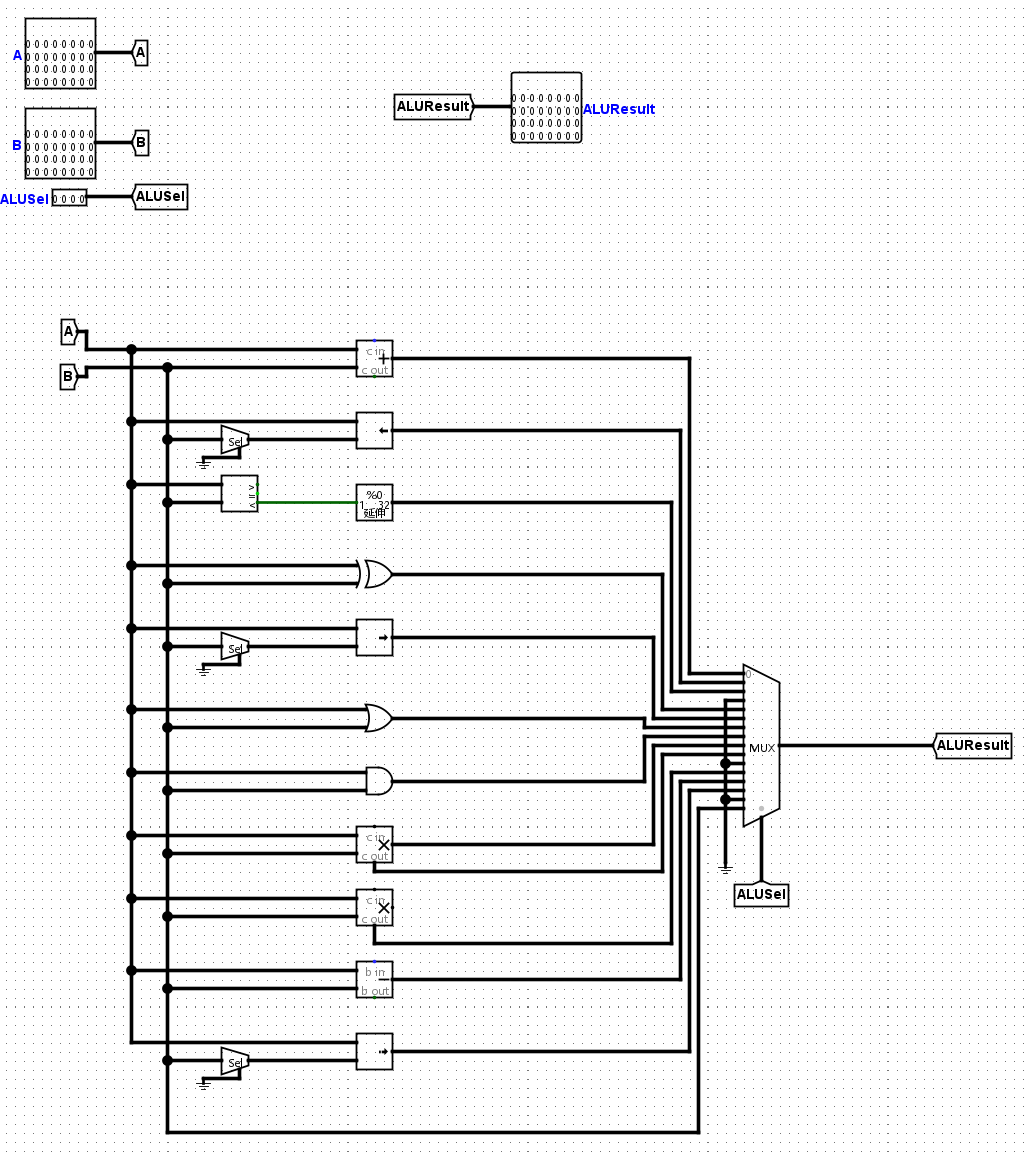

直接使用实验为你准备的一个框架（完整的寄存器文件和包含复杂功能的ALU）。

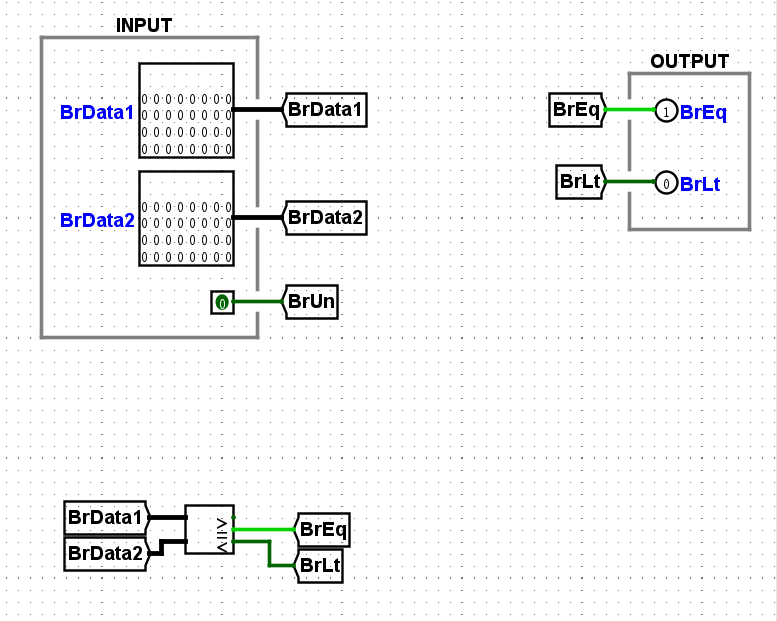

2. 分支比较器（branch-comp）
在此模块中，需要比较两个输入BrData1和BrData2的值是否相等，相等则BrEq=1，小于则BrLt=1。
所以，在这里需要用到一个比较器。
具体设计如下图所示：
3. 立即数生成器（imm-gen）

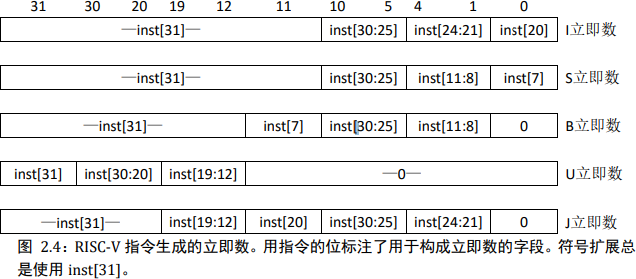

在此模块中，我们的目的是将正在执行的指令中的立即数提取出来。根据指令的类型（I型、B型、S型、U型、J型）不同，立即数的生成方式也不一样。我们根据实验指导书中的RISC-V手册中提供的下图

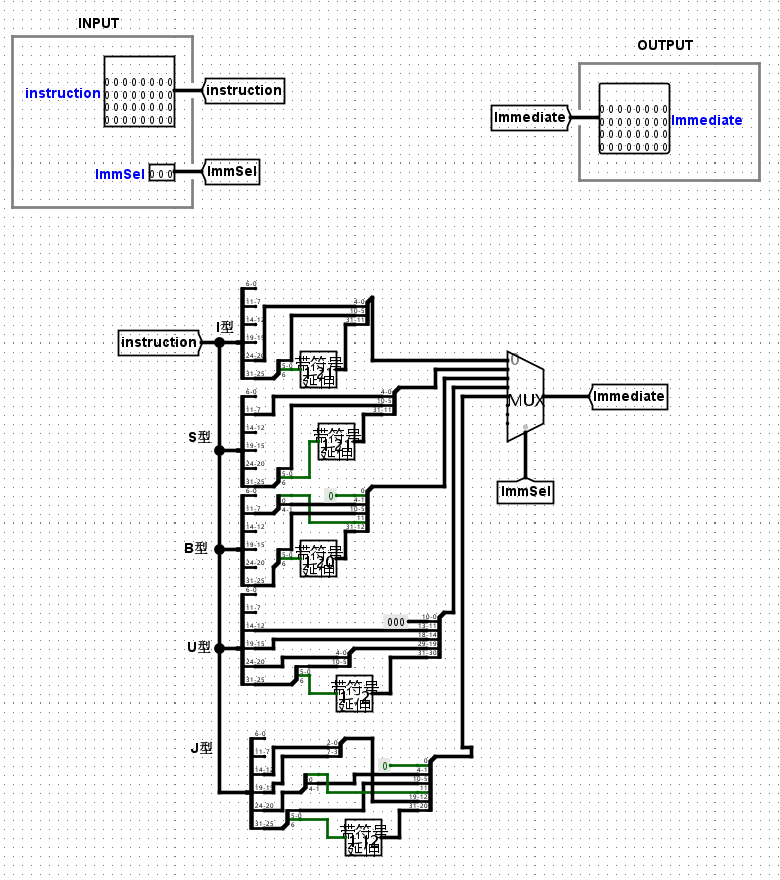

设计出了如下电路：
4. 部分加载和存储（partial_load 和 partial_store）

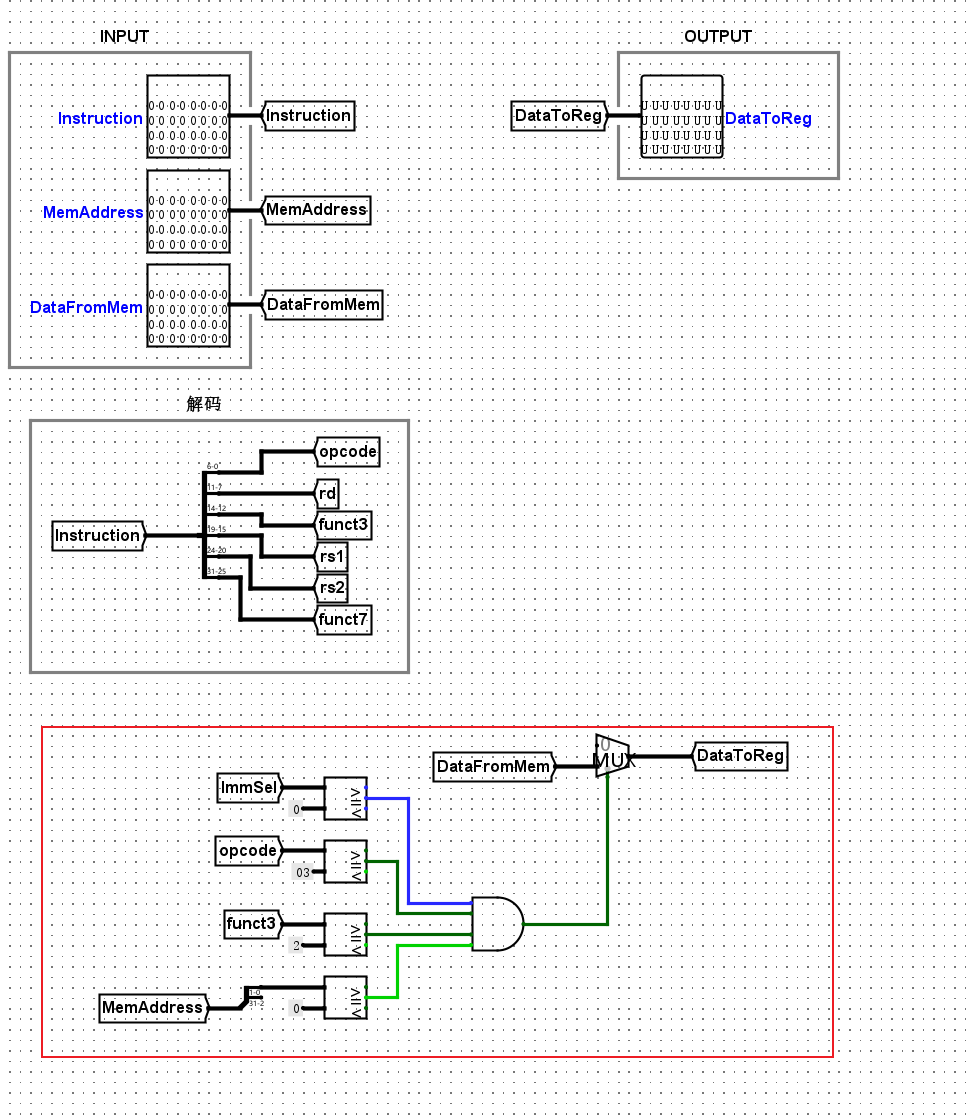

（1）加载（partial_load）
在此模块中，我们需要判断当前指令是否为lw指令（从指令类型、opcode的值、funct3的值、MemAddress的最低两位来判断）。当这些条件都满足时，我们将DataFromMem的值赋给DataToReg。
根据上面思路，我们设计了以下电路：

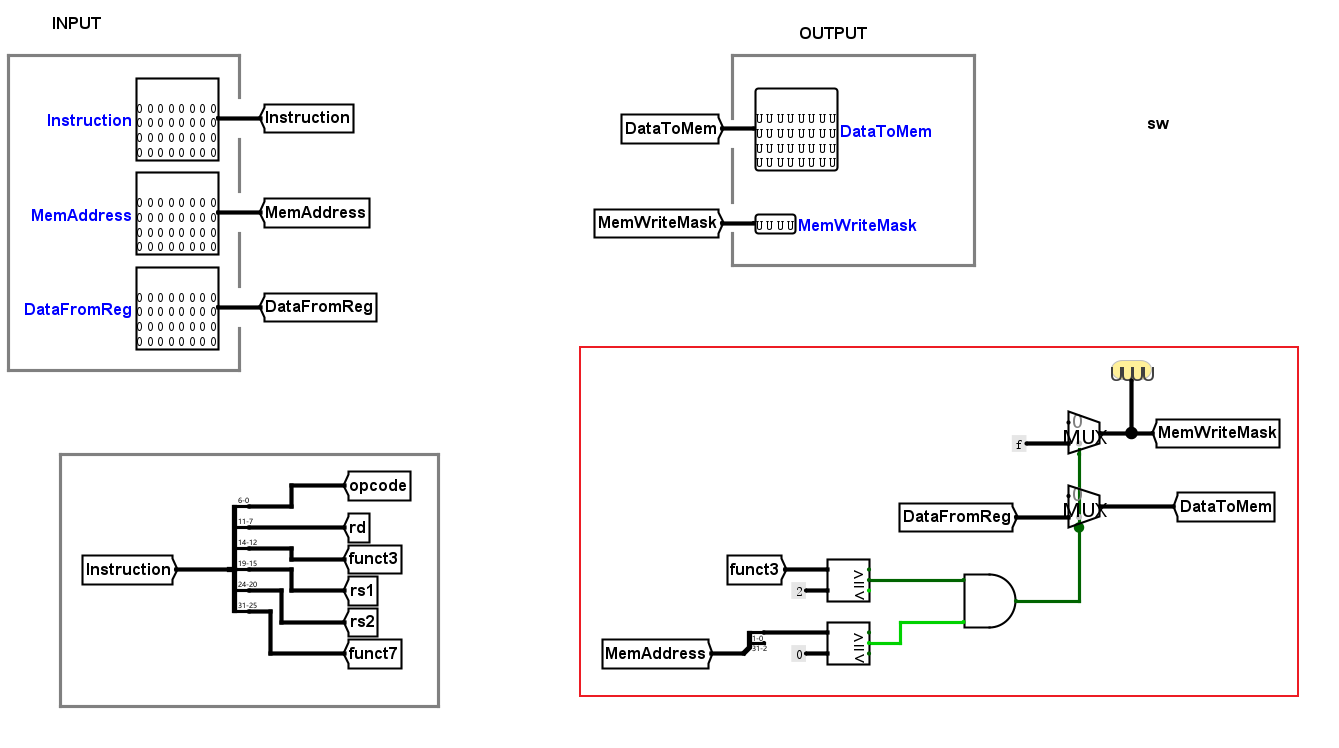

（2）存储（partial_store）
在这个模块，我们需要根据sw指令的特性（MemAddress的最低两位和fun3的值），如果这两个都满足，就将DataFromReg的值赋给DataToMem，并且将0xf的值赋给MemWriteMask。
根据上面思路，设计出以下电路：
5.控制逻辑（control-logic）模块
（1）RgeWen、ImmSel、BrUn、ASel、BSel、MemWe、WBSel的设计
在这里，通过填写表格，将蕴含的信息编写为机器码，加载到ROM中。再通过识别当前指令为什么指令（opcode、fun3、fun7来识别），对应取出ROM中的机器码，再进行译码后，就可以将当前指令的RgeWen、ImmSel、BrUn、ASel、BSel、MemWe、WBSel算出来。
根据实验指导书的表12，通过opcode、fun3、fun7来识别当前指令是8条指令的哪一条。由于ROM的输入地址的位宽为6，所以需要通过两个复用器（选择位为4，数据位为6）来进行选择，两个复用器分别处理4条指令，所以选择位的数值为0bxxxx（0b0000、0b0010、0b0100、0b1000）分别对应复用器的1、2、4、8位，所以在这几个位上分别设置常量0、1、2、3，表示是ROM中的第几条指令。另一个复用器的常量设为4、5、6、7，将两个复用器用或门连接后送个ROM的输入地址。

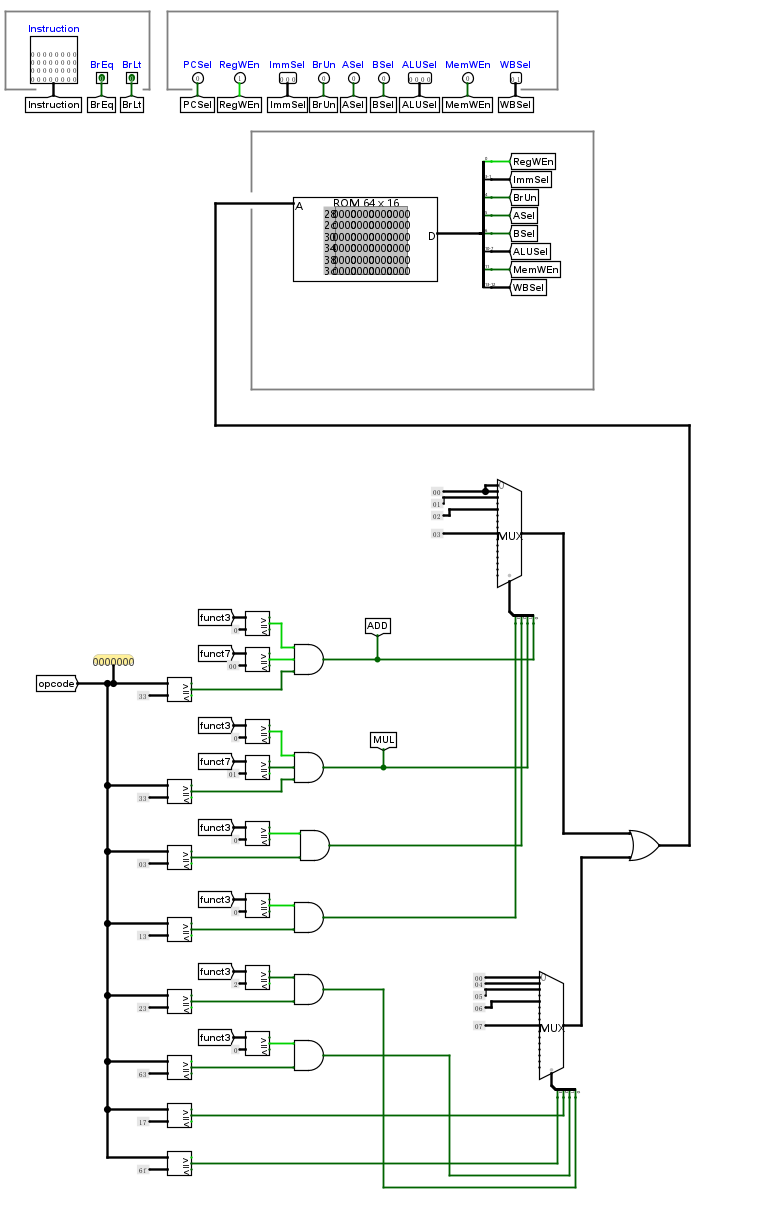

根据以上思路，设计如下电路：
表格填写如下：

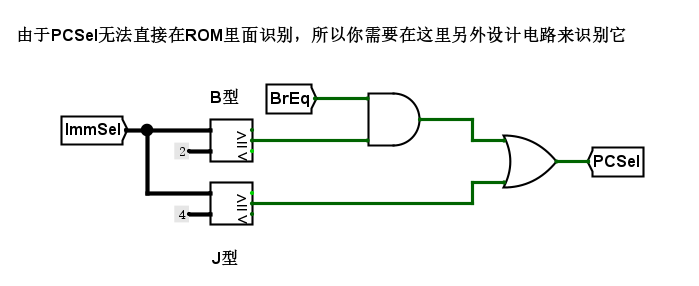

（2）PCSel的设计
PCSel信号根据指令的类型来决定下一个程序计数器（PC）的值应该来自哪里。
如果为J型或者B型且满足BrEq==1，则PCSel的值置为1（表示PCPC=PC+4+跳转值），否则为0（表示PC=PC+4）
根据以上思路，设计如下电路：
6.Cpu设计模块

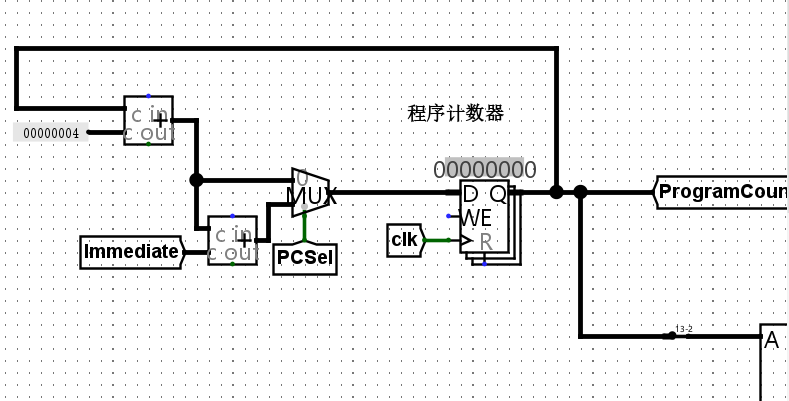

（1）程序计数器PC的值（取指令模块）：
PC的值有两种可能：a.PC=PC+4。（正常情况下）b.PC=PC+4+跳转值（遇到跳转指令时）。
选取PC的值来自哪里，需要用到控制逻辑（control-logic）模块设计的PCSel值来选择（PCSel==0时，PC为a情况。PCSel==1时，PC为b情况）
跳转指令有可能是B型，也可能是J型。无论是哪一种，我们只需将指令中的地址加载出来，加上PC+4就可以了。而指令中的地址，我们已经通过立即数生成器（imm-gen）模块完成好了，所以此时只需将立即数生成器（imm-gen）模块中的输出Immediate加上PC+4即可。
此部分的电路如下图所示：

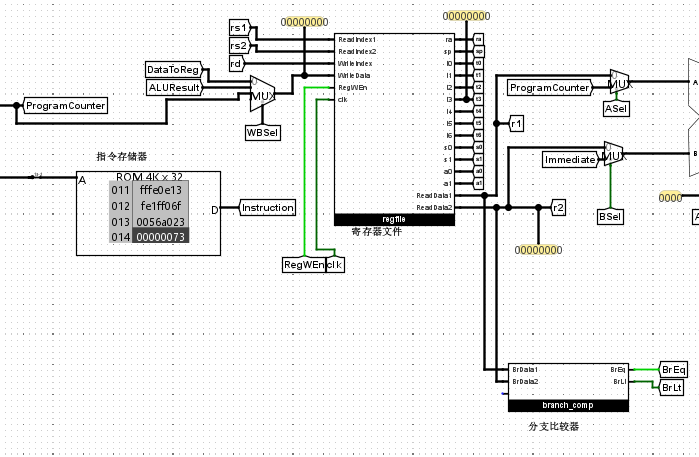

（2）寄存器文件模块（译码模块）
将当前指令解码后，rs1传给ReadIndex1（读索引信号，即寄存器文件中需要读取的第一个寄存器的地址），rs2传给ReadIndex2，rd传给WriteIndex（写索引信号），写回寄存器文件的数据有3种，从RAM中读取的值、ALU运算的结果、PC的值，通过WBSel来选择。寄存器文件的输出（rs1、rs2寄存器中的数据）传给R1、R2，并将它连给分支比较器的输入，用于判断两个值是否相等。
此部分的电路如下图所示：

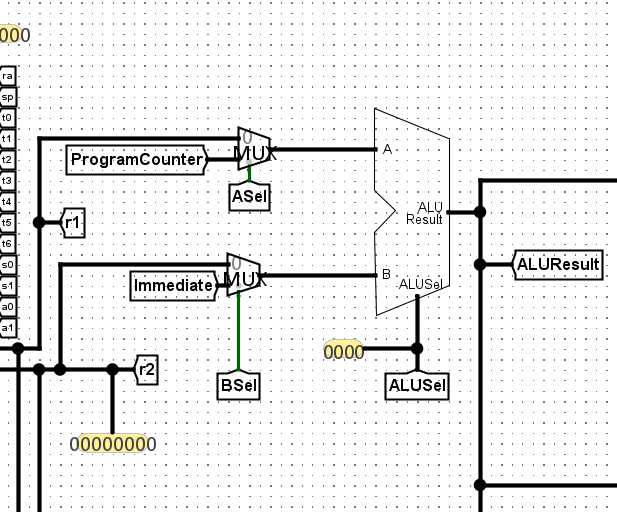

（3）ALU模块
ALU的输入A有两个选择，R1和PC的值，通过ASel来选择。ALU的输入B也有两个选择，R2和立即数的值，通过BSel来选择。ALU需要进行哪种运算，有ALUSel来控制。ALU的输出结果有两种可能，一种是进行普通的加、乘等操作，可以得到数值结果，写会给寄存器文件。一种是lw和sw等需要求出地址的结果，所以需要连到RAM和load、store的地址输入端。
此部分的电路如下图所示：

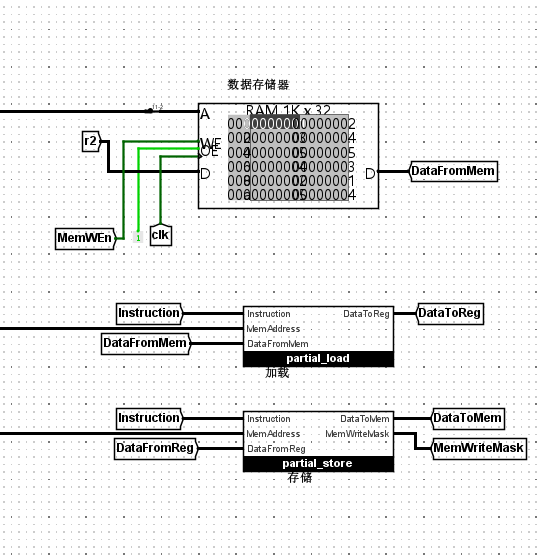

(4)访问数据存储器和写回寄存器文件模块
根据上面设计的加载和存储模块，将对应的引脚连接起来即可。
此部分的电路如下图所示：
(5)暂停程序
当指令进行到最后一条ecall时，需要暂停程序。此时，我们只需要将当前指令的值与0x73对比即可。如果相等，则点亮LED灯，并且将时钟设为0，暂停程序。
此部分的电路如下图所示：

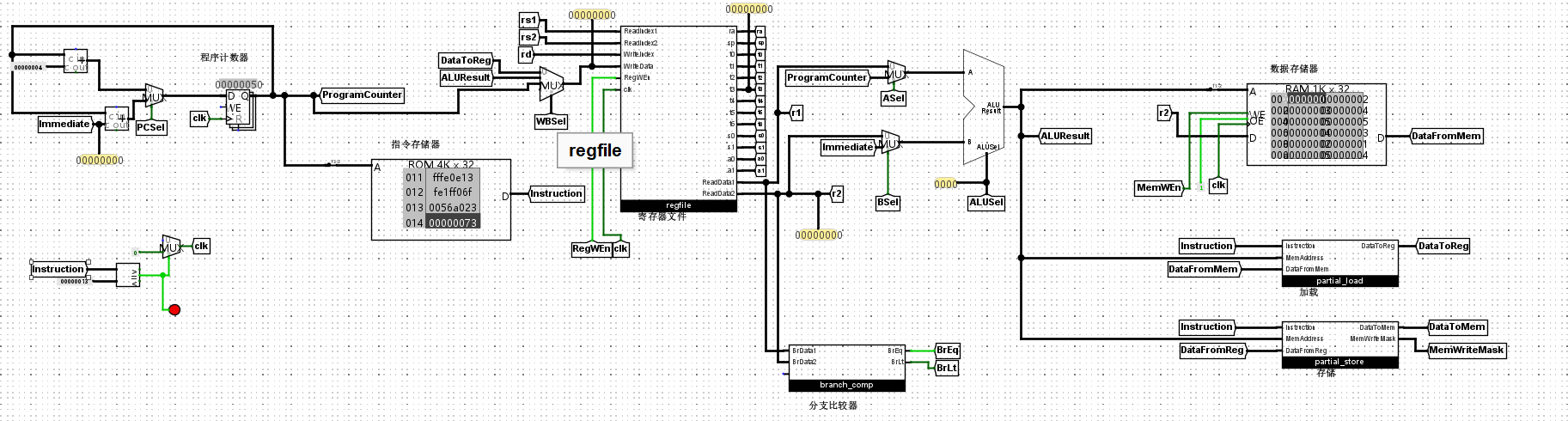

（6）CPU的总体设计

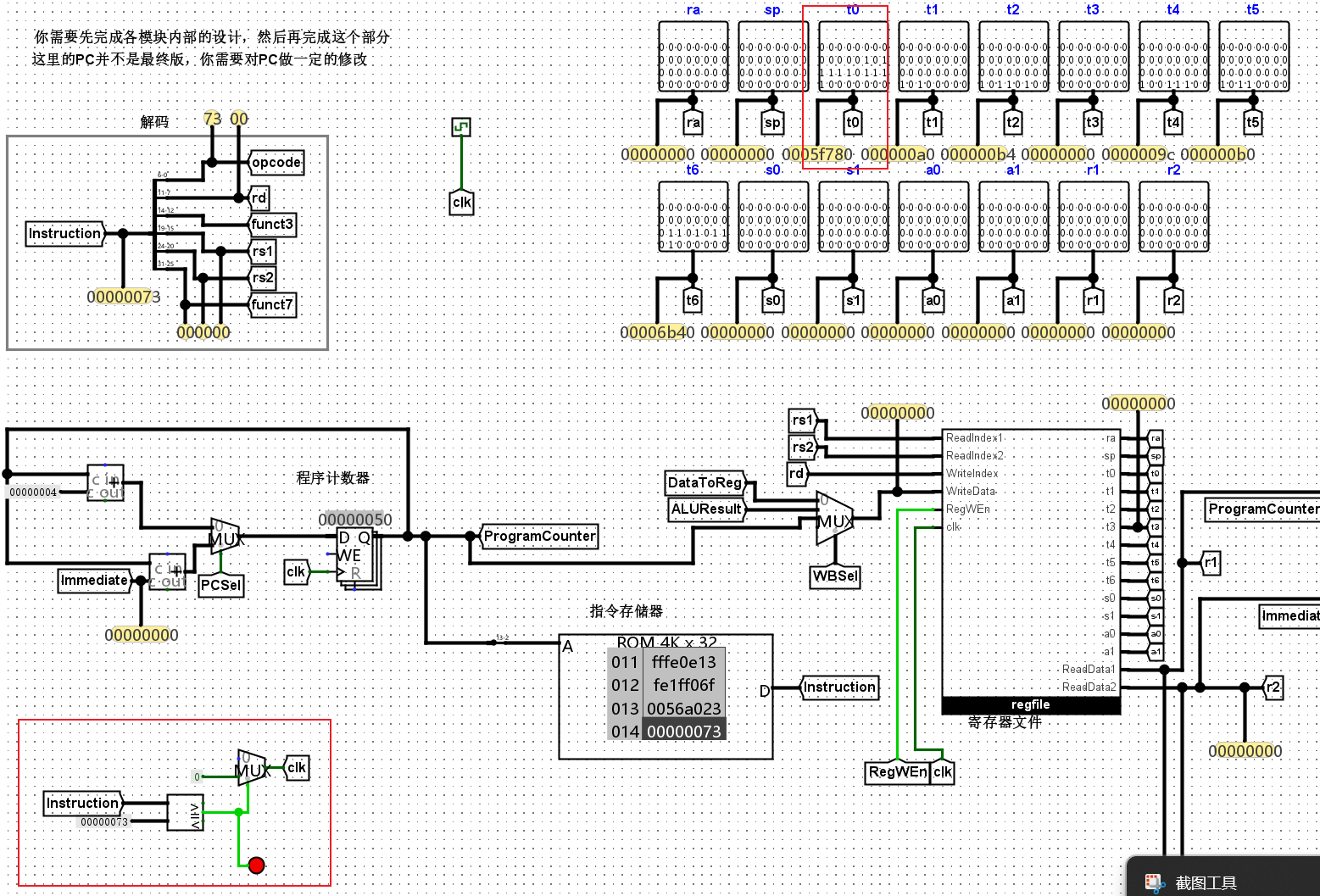

三、运行结果演示

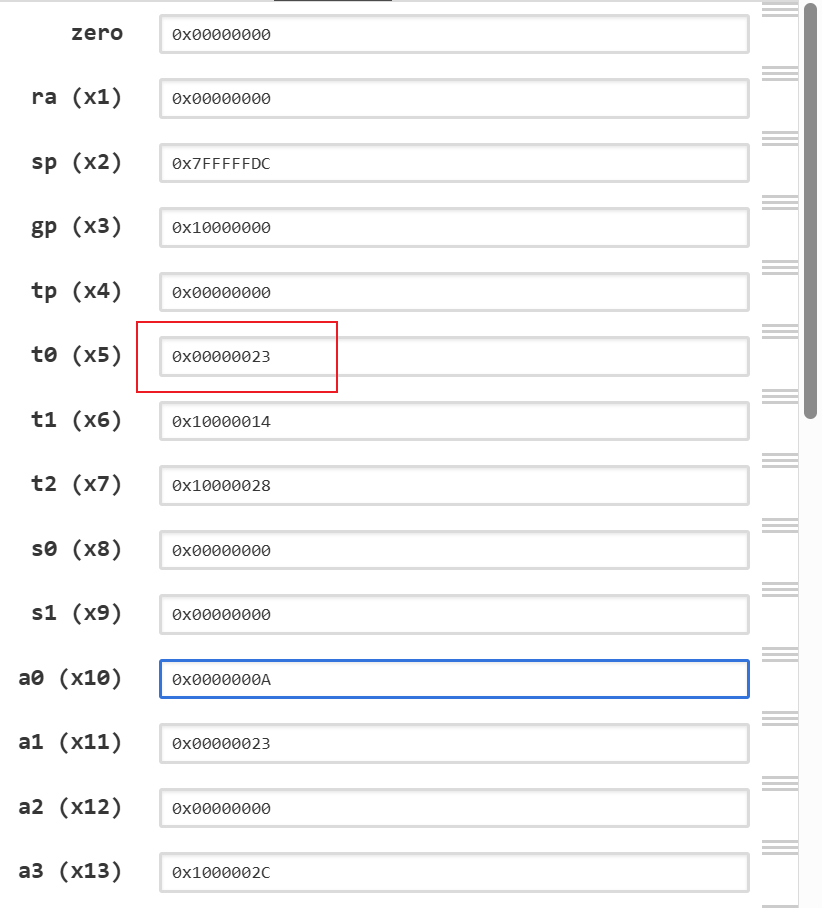

如图可以看到，程序结束后，LED灯点亮，结果存储在t0寄存器中。而Venus仿真器的结果也是存到t0寄存器中。
四、实验环境
使用Logisim完成RISC-V处理器的设计和调试。
使用Venus仿真器完成测试程序的运行和调试、内存转储（memory dump）。
五、实验小结与思考
1.体会
在这个实验中，了解到了CPU的设计，巩固了课堂学习的知识。
2.收获
（1）了解了PCSel是什么，以及作用。
PCSel信号根据指令的类型来决定下一个程序计数器（PC）的值应该来自哪里。
A. 为所有B型指令选择ALU输入：
在RISC-V指令集中，B型指令通常指的是有条件跳转指令，这些指令的执行结果取决于分支比较器的输出。
当执行B型指令时，PCSel信号会选择ALU的某个输入，该输入包含了根据分支比较器输出确定的下一条指令的地址。如果分支条件满足，则跳转到指定的地址；如果不满足，则继续执行下一条顺序指令。
B. 为所有跳转指令选择ALU输入：
除了B型指令外，RISC-V系统中还有其他类型的跳转指令，如无条件跳转指令j等。这些指令用于实现程序中的跳转操作。
当执行跳转指令时，PCSel信号同样会选择ALU的某个输入，该输入包含了跳转目标地址。然后，处理器会根据该地址跳转到相应的指令处继续执行。
C. 为所有其他指令选择PC+4输入：
在RISC-V系统中，除了跳转指令和B型指令外，还有其他类型的指令，如算术运算指令、逻辑运算指令等。这些指令通常按照顺序执行。
当执行这些指令时，PCSel信号会选择ALU的“PC+4”输入。这意味着下一条指令的地址是当前指令地址加上4。这样，处理器就可以顺序地执行下一条指令。
（2）了解了一些指令的具体操作
Eg.lw rd, offset(rs1)的第一个输入为rs1、第二个输入为offest。
