16：傅里叶变换（2）

1.理论

图像的频率是表征图像中灰度变化剧烈程度的指标。频域图像的每一点都来自于整个原图像，频谱图上的各点与图像上各点并不存在一一对应的关系

在进行图像处理时，很多时候需要获得图像中灰度变化剧烈的地方，或者灰度变化相对缓慢的区域，灰度变化剧烈的地方就是那些灰度值变化大的地方，或梯度大的地方，该地方频率高；灰度变化缓慢的地方，就是梯度小的地方，频率低；

傅立叶变换(FT, Fourier Transform)的作用是将一个信号由时域变换到频域。其实就是把数据由横坐标时间、纵坐标采样值的波形图格式，转换为横坐标频率、纵坐标振幅(或相位)的频谱格式。变换后可以很明显地看出一些原先不易察觉的特征。

离散傅立叶变换(DFT)的算法属于线性变换。由于对每个采样点，都要做一次全部点的加权求和的运算，因此当采样点比较多时，运算速度会很慢。

快速傅立叶变换(FFT)是DFT的快速算法，运算结果和DFT是相等的。其原理是利用权值的对称性与周期性，把采样点分解成两份，每份的点数是原来的一半，这样运算量也会减半。然后可以继续分解为4份、8份、16份……以此不断提升效率。

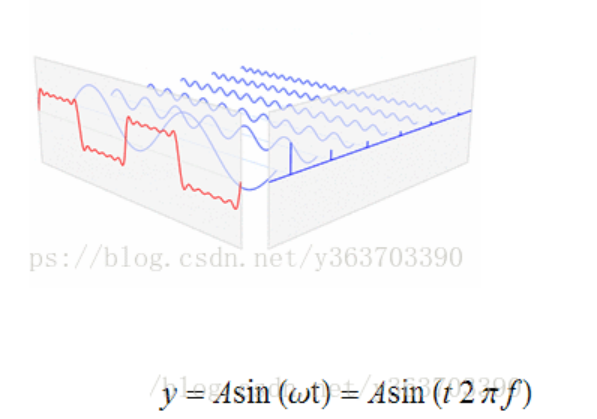

波形公式：

采样植(y) - 纵坐标轴代表采样点的值

时间(t) - 横坐标轴代表时间，或者代表当前是第几个采样点

振幅(A) - 也叫幅度，代表波的高度(峰值)

圆频率(ω) - ω=2πf，f代表频率

**相位(ωt)** - 是个角度，一般用弧度制表示，弧度制的0～2π，代表0度到360度

其中，f(x,y)图像矩阵，x/y图像的行列，F(x,y)为f(x,y)的频谱。

傅里叶变换通常是个复数，简化为

傅里叶变换性质：

1）傅里叶变换及其逆变换均为N周期；

2）对称共轭性；

3）可分离性；可分别沿着行和列做一维傅里叶变换；

4）分配性和比例性。

傅里叶变换在图像处理中作用：

1）图像增强与去噪，绝大部分噪音都是图像的高频分量，通过低通滤波器来滤除高频——噪声；

2）图像分割之边缘检测，提取图像高频分量；

3）图像压缩可以直接通过傅里叶系数来压缩数据。

2.算子

1）快速傅里叶变换空间域图到频域图

fft_generic(Image : ImageFFT : Direction, Exponent, Norm, Mode, ResultType : )

对应算子

fft_generic(Image,ImageFFT, ‘to_freq’, -1, ‘sqrt’, ‘dc_center’, ‘complex’)

频域中心对应低频

2）快速傅里叶逆变换，从频域图到空间域图

fft_image_inv(Image : ImageFFTInv : : )

3）快速傅里叶变换，该算子可实现正/逆向变换

fft_generic(Image : ImageFFT : Direction, Exponent, Norm, Mode, ResultType : )

其中：

Direction：‘from_freq’从频域到空间域（前向变换）；‘to_freq’从空间域到频域（后向变换）

Exponent：对应公式中指数符号s，前向变换用-1，后向变换用1

Norm：对应公示中c，为归一化系数。‘none’不做归一化，c=1；‘sqrt’表示c=宽高乘积开方；‘n’表示c=宽高乘积。

Mode:‘dc_center’频域图中心频率为0，‘dc_edge’频域图边角点频率为0

ResultType：变换后图像类型，前向变换图像类型为‘complex’

4）返回复图像的功率谱

power_real(Image : ImageResult : : )

5）优化FFT变换运行时间

optimize_fft_speed( : : Width, Height, Mode : )

For Mode = ‘standard’ a fast search is used, which typically takes a few seconds. The method thus determined results in very good runtimes, which are not always optimal. For Mode = ‘patient’ a more thorough search is performed, which typically takes several seconds and in most cases leads to optimum runtimes. For Mode = ‘exhaustive’ an exhaustive search is performed, which typically takes several minutes and always results in the optimum runtime. In most applications, Mode = ‘standard’ results in the best compromise between the runtime of the FFT and the time required for the search of the optimum runtime.
