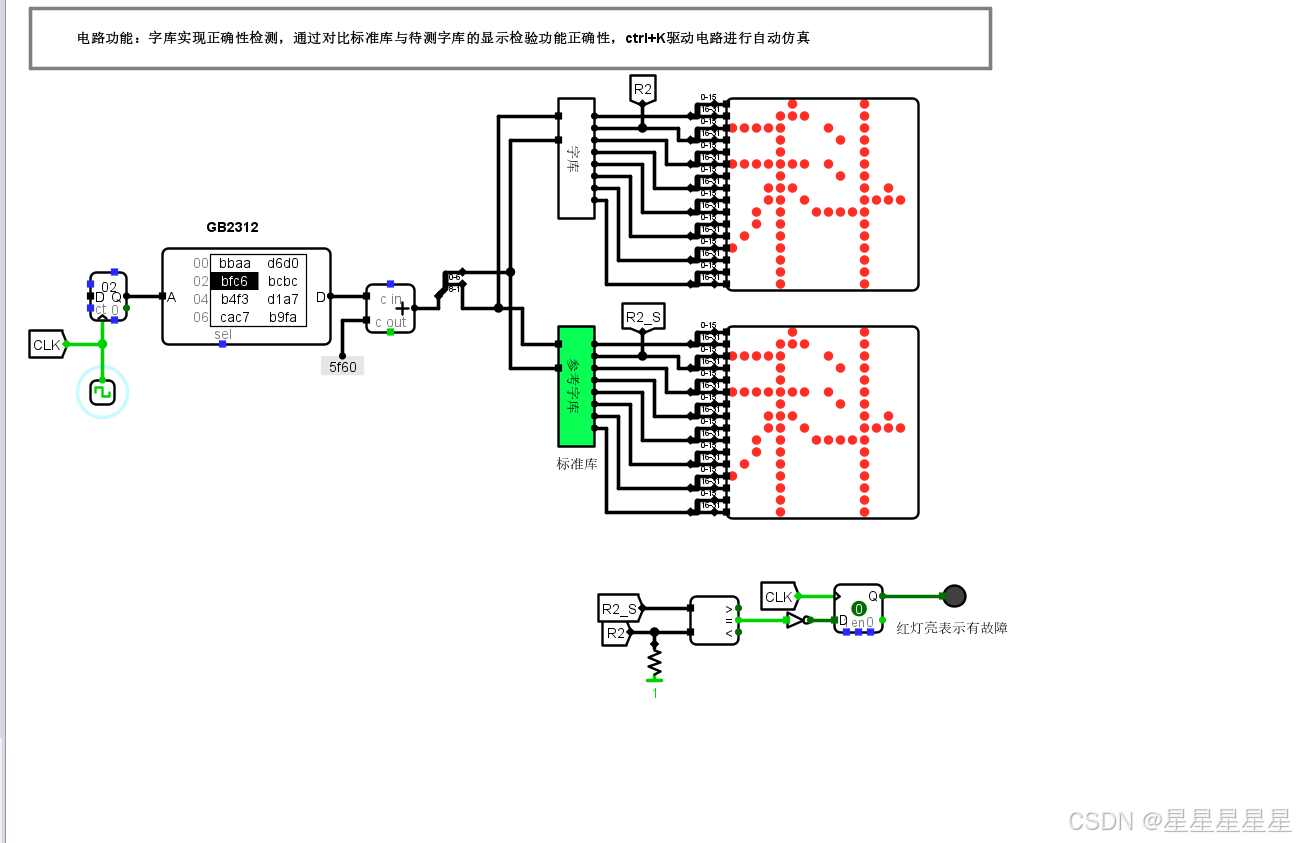

汉字字库是利用区号和位号进行检索的字形码存储器。一个16×16点阵的汉字需要256位（16×16）的信息来表示，即32个字节。由于Logisim中ROM的最大数据位宽通常只有32位，因此无法用单片ROM来存储一个完整的16×16点阵汉字。这就需要通过位扩展或字扩展的方式来实现。

你需要有标准的16×16点阵汉字字库数据，这些数据通常以二进制或十六进制的形式表示。这些数据可以从网上下载或自己生成。

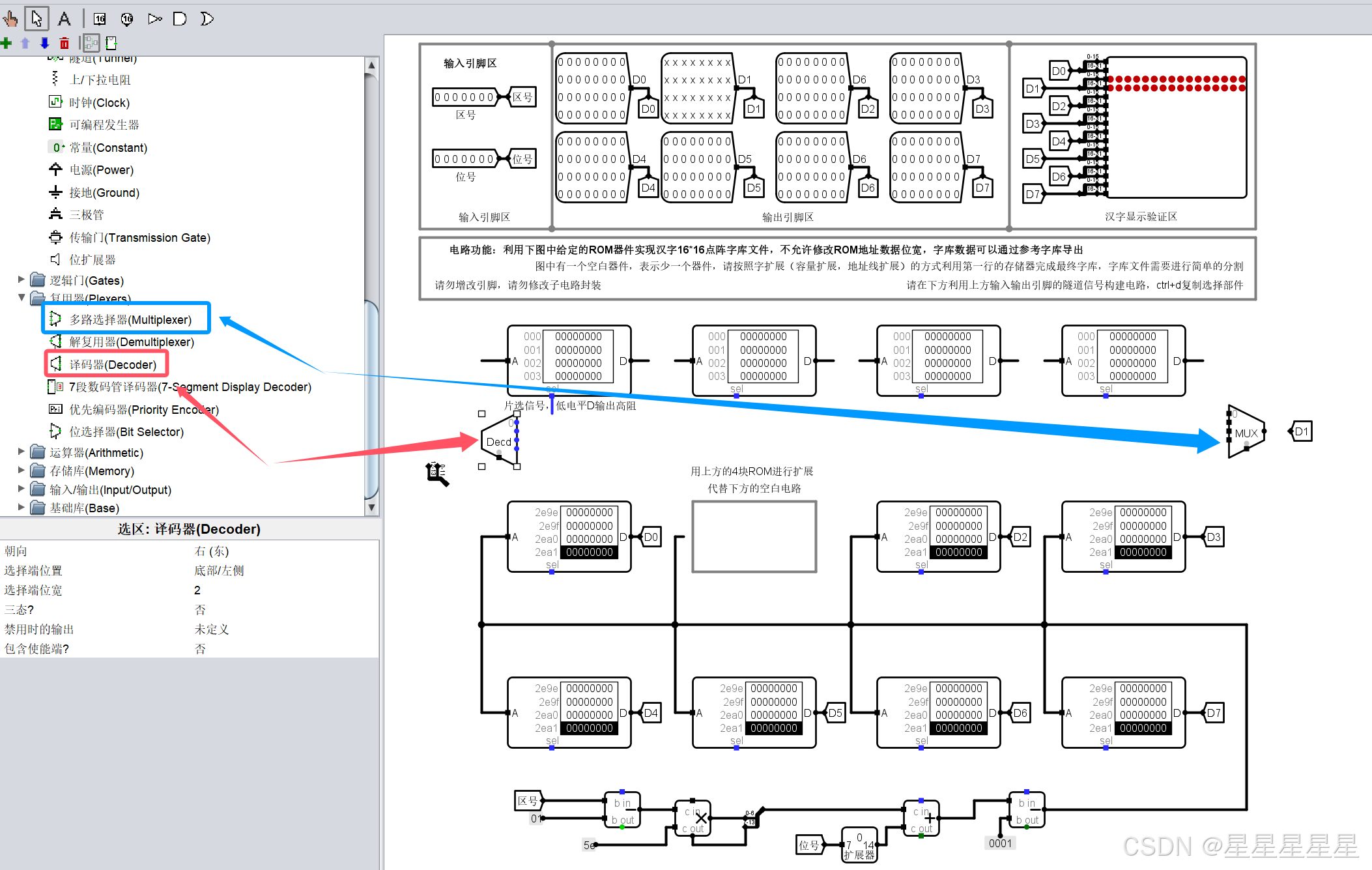

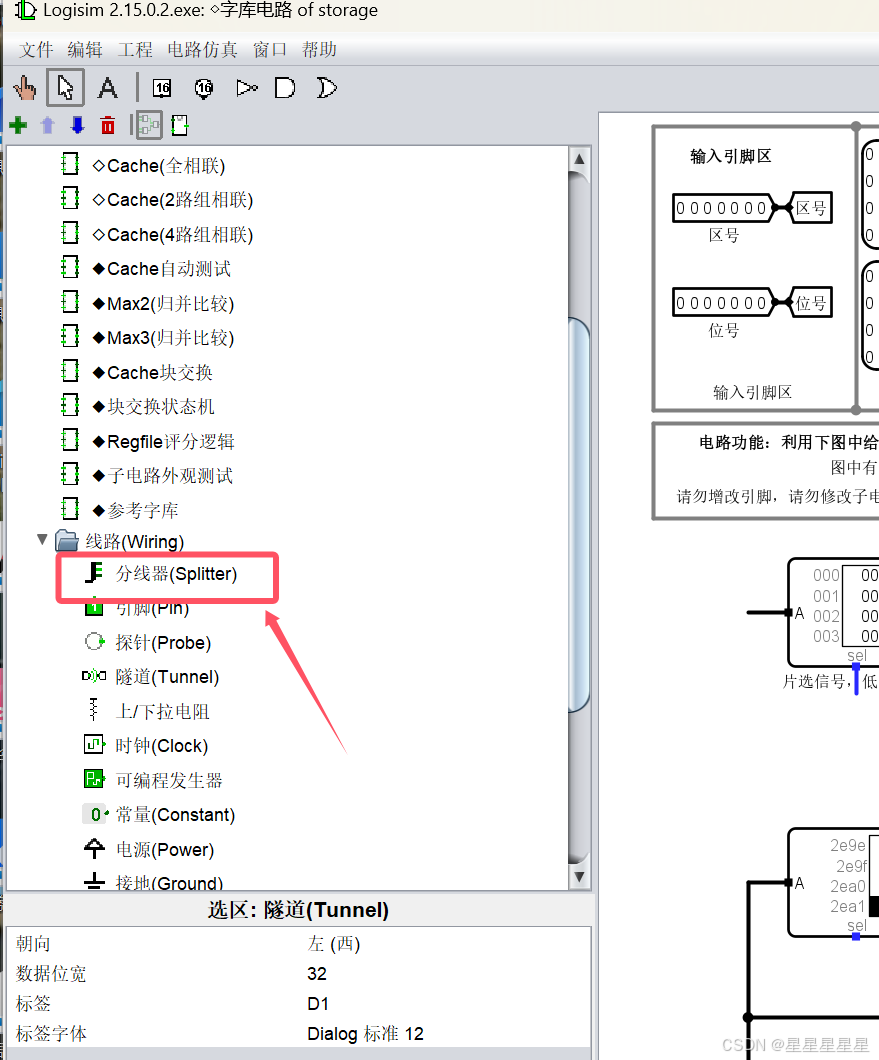

在Logisim中添加多个ROM组件，数量取决于你的位扩展或字扩展需求。例如，如果你选择位扩展，那么需要32/32=1片（但实际上由于Logisim中ROM的访问是以字节为单位，所以实际需要4片8位的ROM来组合成32位，但这里为了简化说明，我们假设有一片足够大的ROM能够存储一个汉字的点阵信息，然后通过位扩展来实现）。然而，在实际操作中，由于Logisim中ROM的限制，你可能需要使用4片或更多的小容量ROM进行字扩展。

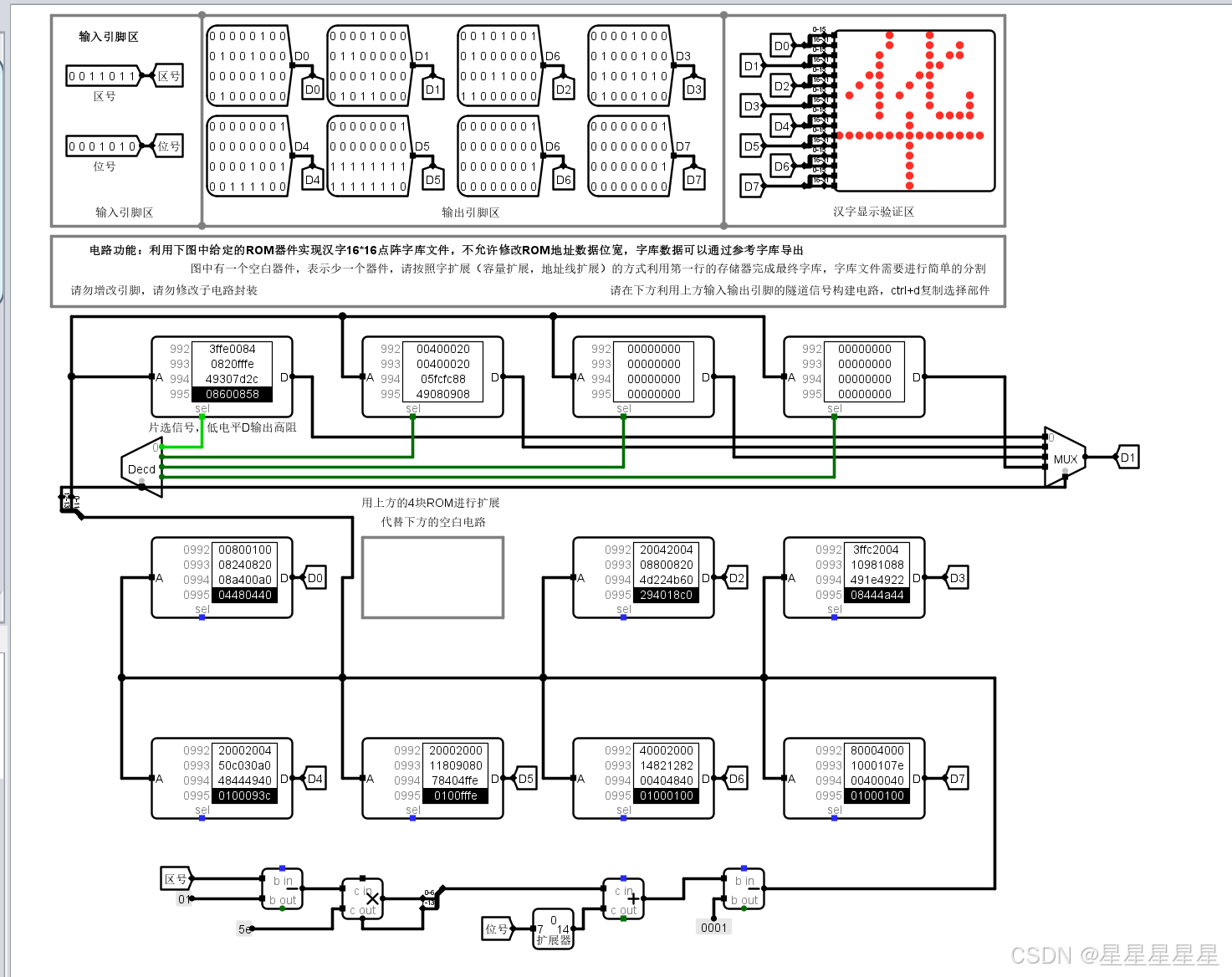

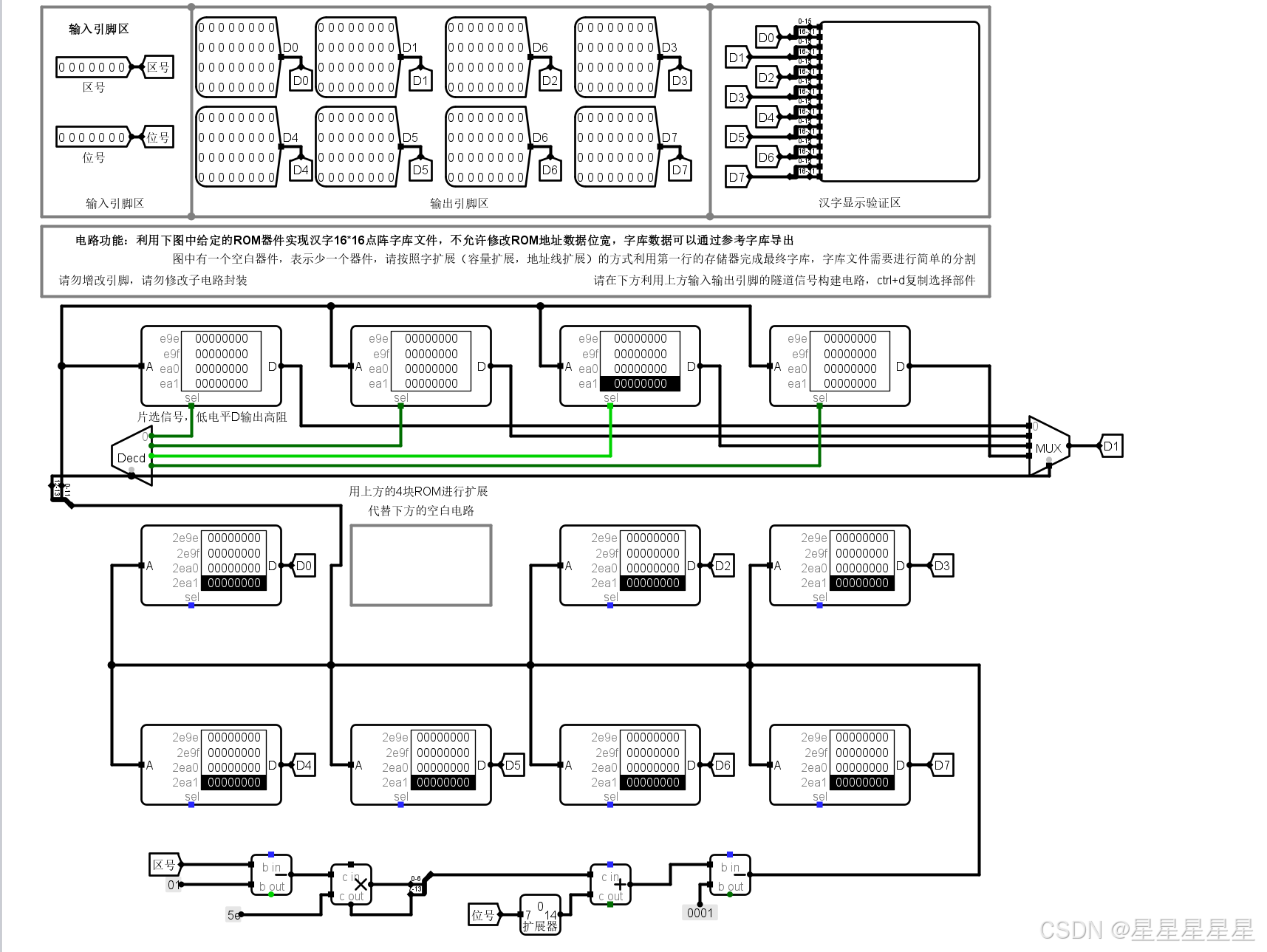

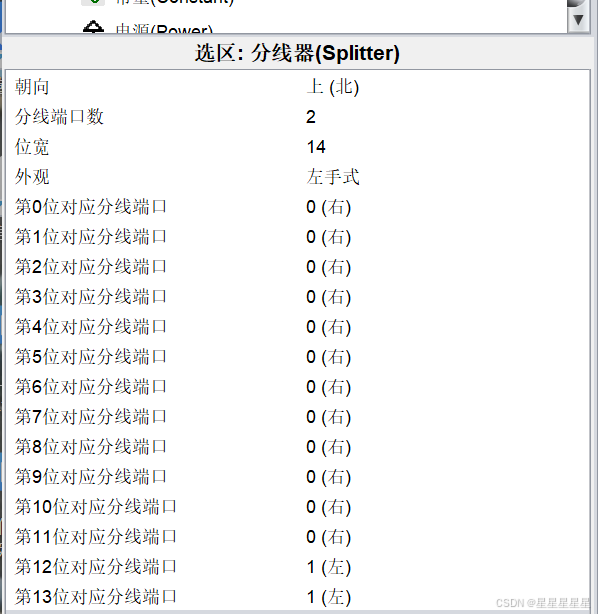

设置ROM的大小和数据位宽。例如，如果你使用的是4片小容量的ROM进行字扩展，那么每片ROM的大小应该是16K×8位（或更小的容量，但数据位宽需要是8的倍数，以便能够组合成32位），然后通过字扩展将它们组合成16K×32位的存储器。

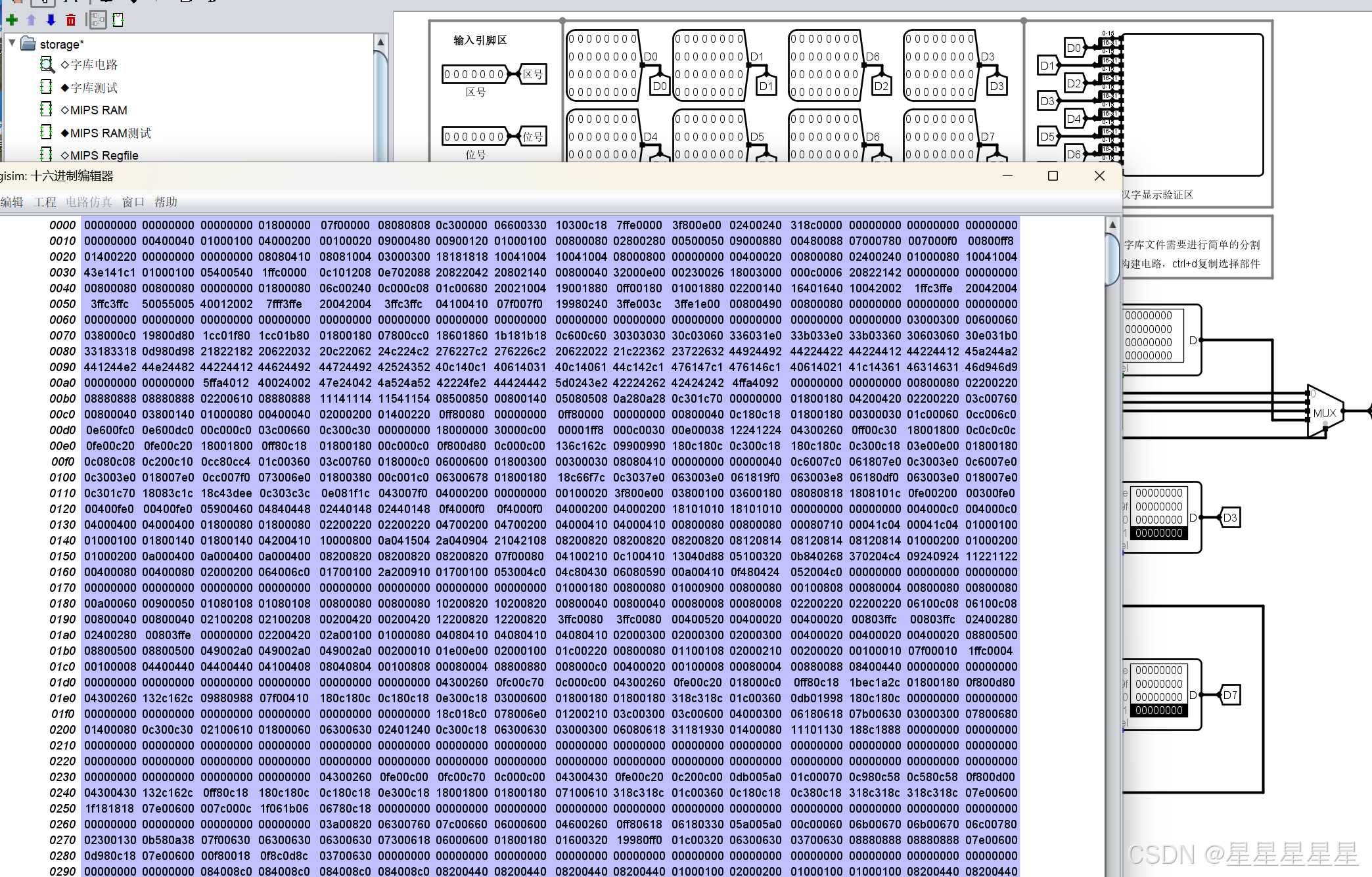

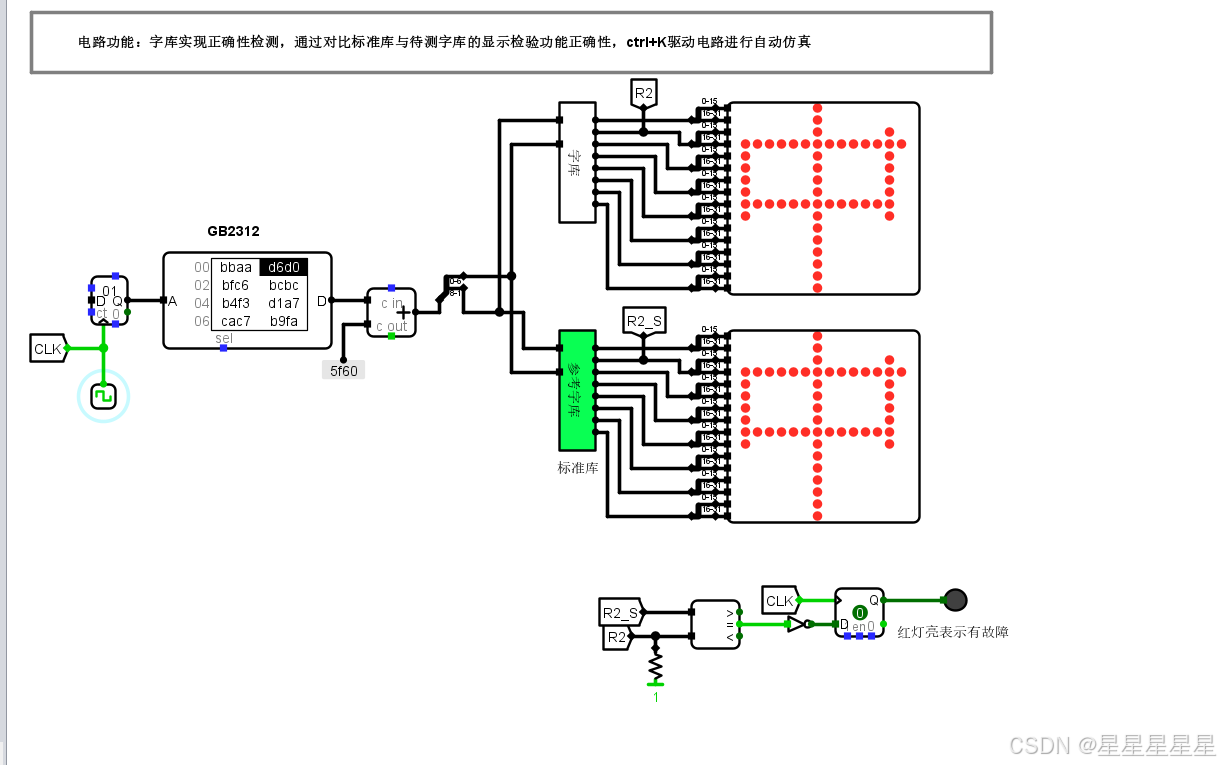

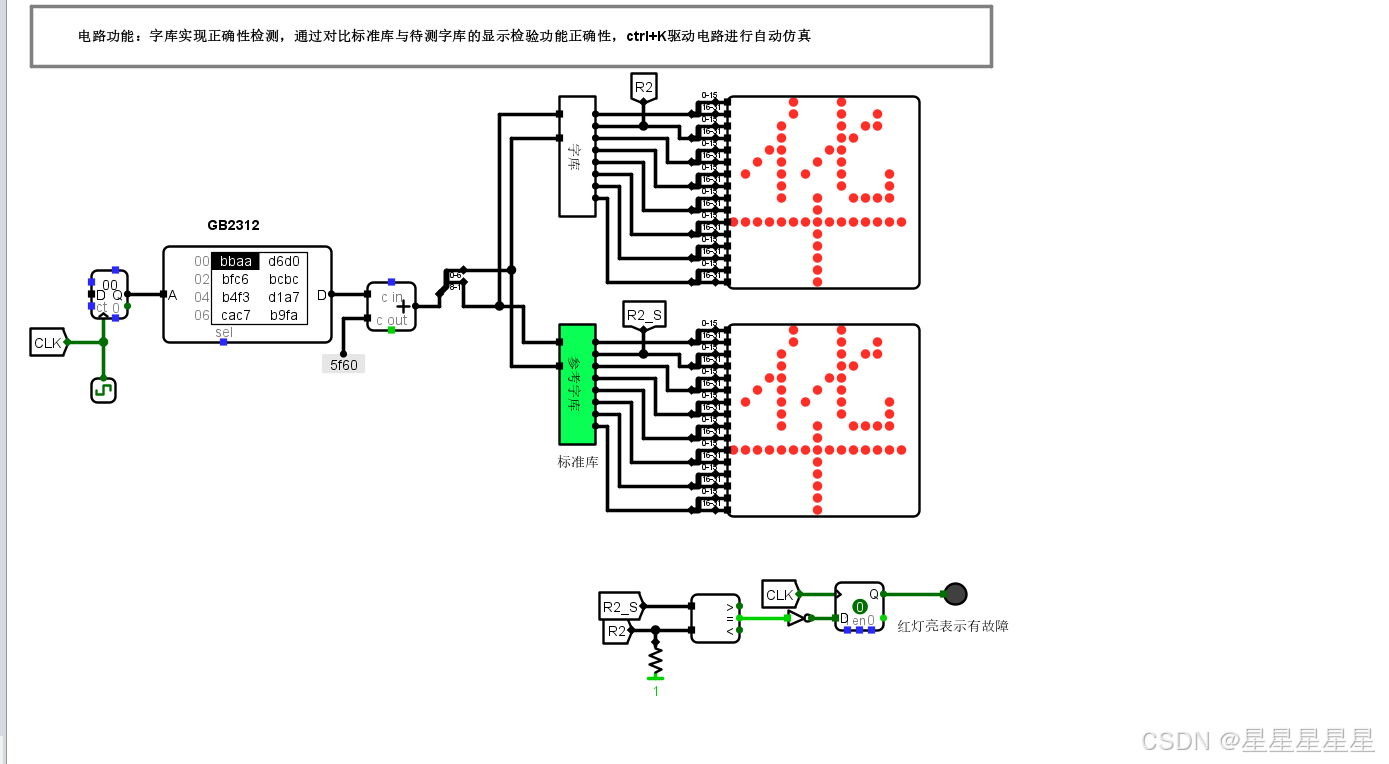

将准备好的汉字字库数据导入到ROM组件中。这通常是通过Logisim的“存储”功能来实现的，你需要将字库数据保存为文本文件，然后在Logisim中打开这些文件并将它们导入到ROM中。

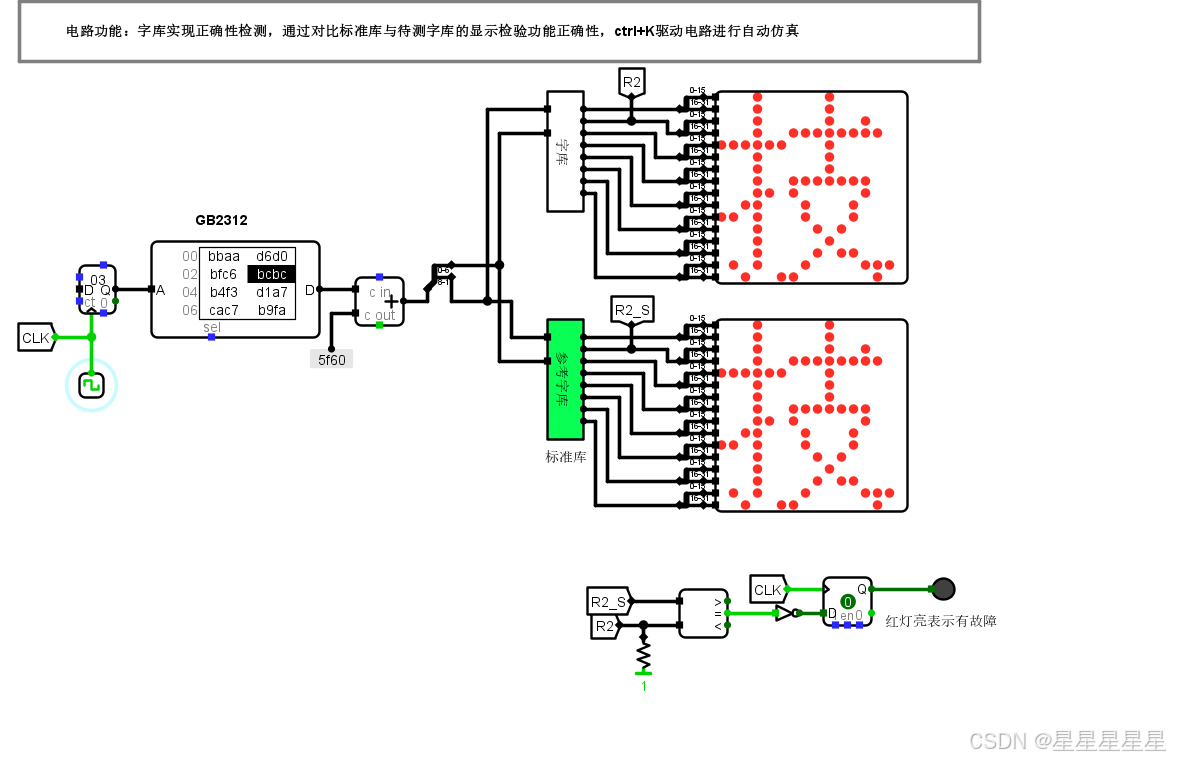

注意，如果你的字库数据是分开的（例如，分为四个部分存储在四个不同的ROM中），那么你需要确保在导入时将它们正确地分配到对应的ROM中。
