一：

把两个电极装在一个气密的玻璃灯泡里，这是世上第一个真空管。

其中一个电极可以加热，从而发射电子，这叫“热电子发射”。

另一个电极会吸引电子，形成“电龙头”的电流，但只有带正电才行，如果带负电荷或中性电荷，电子就没办法被吸引，越过真空区域，因此没有电流。

如果再加入第三个“控制”电极，向控制电极施加正电荷，它会允许电子流动，但如果施加负电荷，它会阻止电子流动，因此通过控制线路，可以断开或闭合电路，和继电器的功能一样，但重要的是，真空管内没有会动的组件，这意味着更少的磨损，更重要的是，每秒可以开闭数千次。

因此，这些“三极真空管”成了无线电，长途电话以及其他电子设备的基础。

相关视频：https://www.bilibili.com/video/BV1Sr4y1u79d?t=3.5

                  https://www.bilibili.com/video/BV1EW411u7th?t=379.4&p=3



二：

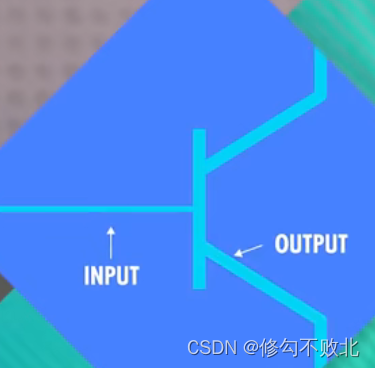

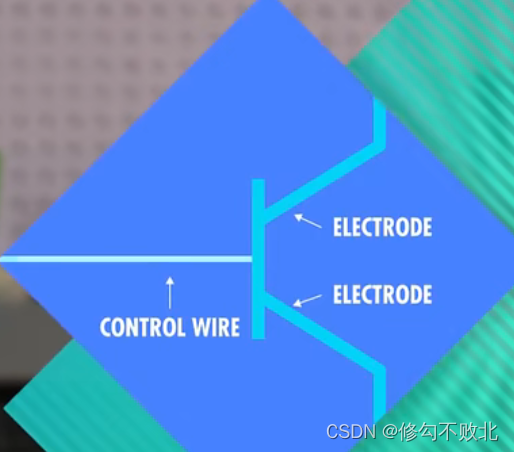

晶体管只是电控制的开关，有3根线，2根电极和1根控制线，控制线通电时，电流就可以从一个电极流到另外一个电极，就像水龙头一样，打开水龙头，就有水流出来。可以把控制线，当作输入（input），底部的电极，当作输出（output）,所以一个晶体管，有1个输入和输出。

如果我们打开输入（input on),输出也会打开（output on）,因此电流可以流过，；如果关闭输入（input off),输出也会关闭（output off),电流无法通过，或者用布尔术语来说，输入为真，输出为真；输入为假，输出为假，也可以将这个做成一个“真值表”。（详见图一、二）

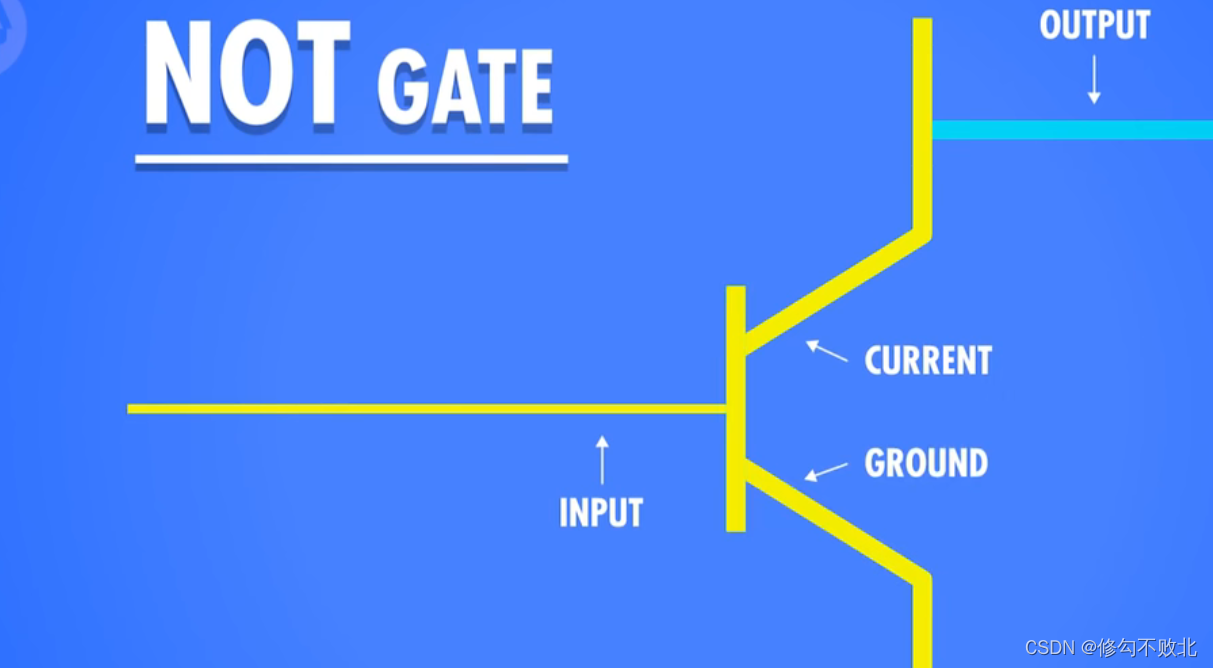

我们可以稍加修改，实现NOT，我们可以把输出放到上面，如果打开输入，电流可以流过然后“接地”，输出就没有电流，所以输出是off。如果输入是on，输出是off；当输入是off，电流没法接地，就流过了输出，所以输出是on，与NOT操作表类似。（详见图三）我们叫它“NOT门”，之所以叫“门”，是因为它能控制电流的路径。

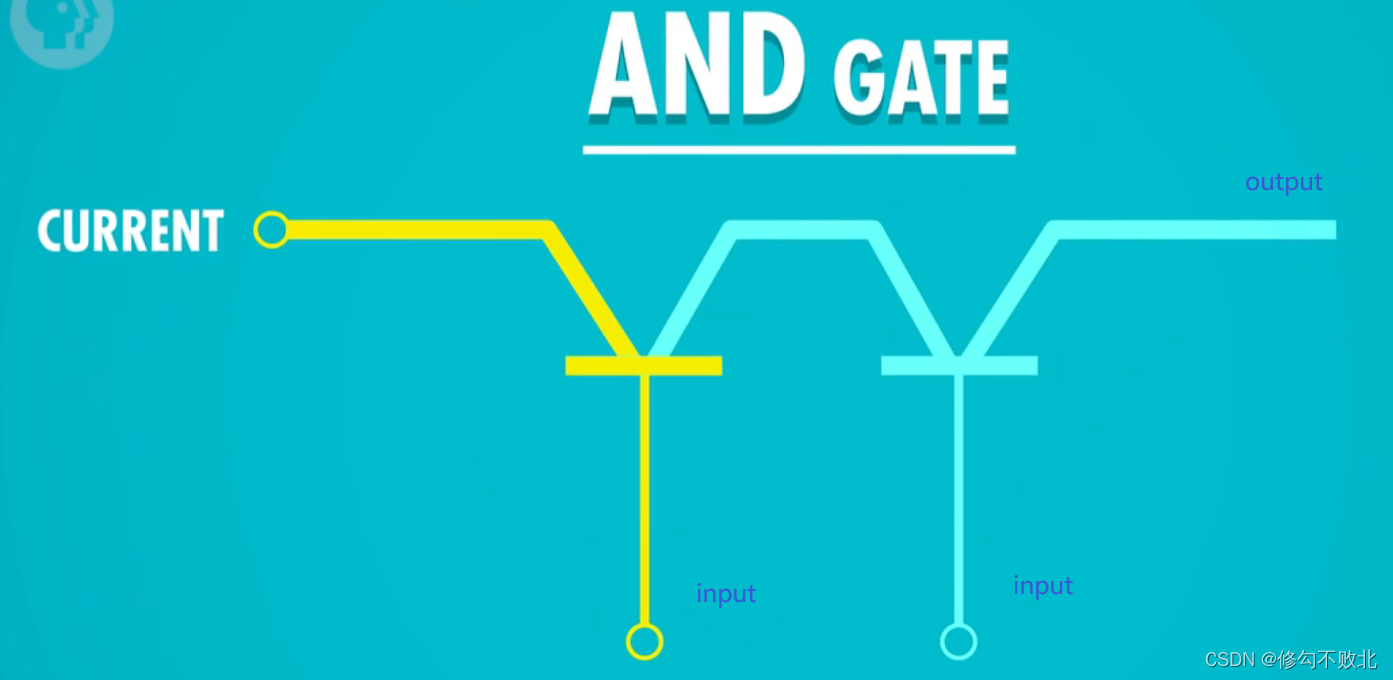

“AND”操作有两个输入，一个输出，如果2个输入都是true，输出才是true，为了实现“AND门”，我们需要两个晶体管连在一起。（详见图四）

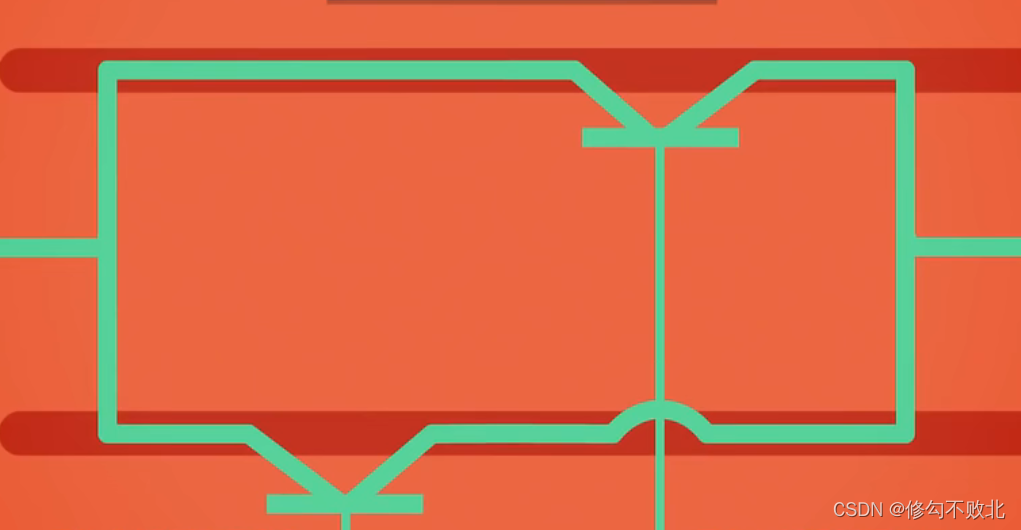

实现“OR门”除了要晶体管，还要额外的线，不是串联起来，而是并联。（详见图五）

相关视频：https://www.bilibili.com/video/BV1344y167qm?t=1.9​​​​​

                  https://www.bilibili.com/video/BV1EW411u7th?t=379.4&p=3​​​​​​​
