【Linux系统与系统编程】19.分页式存储管理

一、虚拟地址和页表的由来

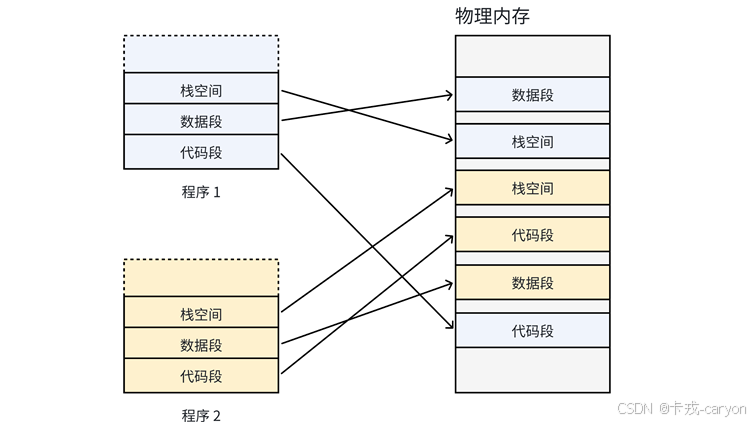

思考一下，如果在没有虚拟内存和分页机制的情况下，每一个用户程序在物理内存上所对应的空间必须是连续的，如下图：

因为每一个程序的代码、数据长度都是不一样的，按照这样的映射方式，物理内存将会被分割成各种离散的、大小不同的块。经过一段运行时间之后，有些程序会退出，那么它们占据的物理内存空间可以被回收，导致这些物理内存都是以很多碎片的形式存在。

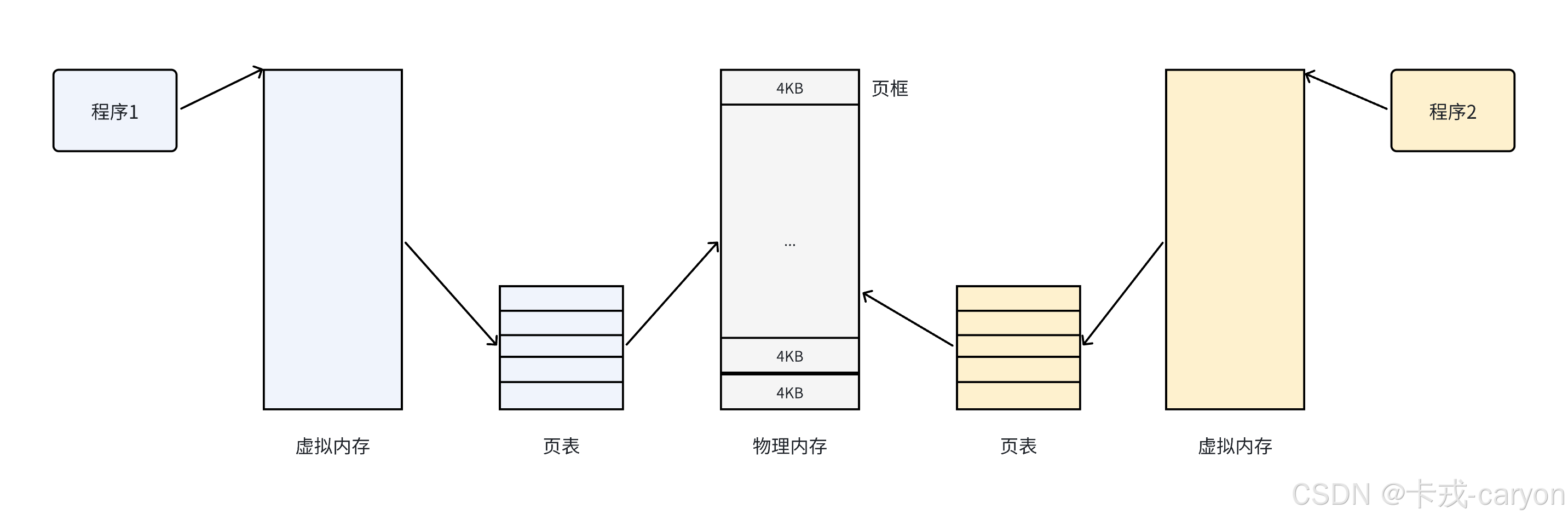

我们希望操作系统提供给用户的空间必须是连续的，但是物理内存最好不要连续。此时虚拟地址和分页便出现了，如下图所示：

这样把物理内存按照一个固定的长度的页框进行分割，页框也叫做物理页。每个页框包含一个物理页（page），一个页的大小等于页框的大小。大多数32位体系结构支持4KB的页框，而64位体系结构一般会支持8KB 的页框。

页框是一个存储区域；而页是一个数据块，可以存放在任何页框或磁盘中。

有了这种机制，CPU便并非是直接访问物理内存地址，而是通过虚拟地址空间来间接的访问物理内存地址。所谓的虚拟地址空间，就是操作系统为每一个正在执行的进程所分配的一个逻辑地址，在32位机上，其范围从0000 0000 0000 0000 0000 0000 0000 0000 ~ 1111 1111 1111 1111 1111 1111 1111 1111。操作系统通过将虚拟地址空间和物理内存地址之间建立映射关系，也就是页表，这张表上记录了每一对页和页框的映射关系，能让CPU间接的访问物理内存地址。

总结：
其思想是将虚拟内存下的逻辑地址空间分为若干页，将物理内存空间分为若干页框，通过页表便能把连续的虚拟内存，映射到若干个不连续的物理内存页。这样就解决了使用连续的物理内存造成的碎片问题。

二、物理内存管理

假设一个可用的物理内存有4GB 的空间，按照一个页框的大小4KB进行划分， 4GB 的空间就需要4GB/4KB = 1048576 个页框。有这么多的物理页，操作系统肯定是要将其管理起来的，操作系统需要知道哪些页正在被使用，哪些页空闲等等。
内核用 struct page 结构表示系统中的每个物理页，出于节省内存的考虑， struct page 中使用了大量的联合体union。

/* include/linux/mm_types.h */
struct page
{
    /* 原⼦标志，有些情况下会异步更新 */
    unsigned long flags;
    union
    {
        struct
        {
            /* 换出⻚列表，例如由zone->lru_lock保护的active_list */
            struct list_head lru;
            /* 如果最低为为0，则指向inode
             * address_space，或为NULL
             * 如果⻚映射为匿名内存，最低为置位
             * ⽽且该指针指向anon_vma对象
             */
            struct address_space *mapping;
            /* 在映射内的偏移量 */
            pgoff_t index;
            /*
             * 由映射私有，不透明数据
             * 如果设置了PagePrivate，通常⽤于buffer_heads
             * 如果设置了PageSwapCache，则⽤于swp_entry_t
             * 如果设置了PG_buddy，则⽤于表⽰伙伴系统中的阶
             */
            unsigned long private;
        };
        struct
        { /* slab, slob and slub */
            union
            {
                struct list_head slab_list; /* uses lru */
                struct
                { /* Partial pages */
                    struct page *next;
#ifdef CONFIG_64BIT
                    int pages;    /* Nr of pages left */
                    int pobjects; /* Approximate count */
#else
                    short int pages;
                    short int pobjects;
#endif
                };
            };
            struct kmem_cache *slab_cache; /* not slob */
            /* Double-word boundary */
            void *freelist; /* first free object */
            union
            {
                void *s_mem;            /* slab: first object */
                unsigned long counters; /* SLUB */
                struct
                {                        /* SLUB */
                    unsigned inuse : 16; /* ⽤于SLUB分配器：对象的数⽬ */
                    unsigned objects : 15;
                    unsigned frozen : 1;
                };
            };
        };
        //...
    };
    union
    {
        /* 内存管理⼦系统中映射的⻚表项计数，⽤于表⽰⻚是否已经映射，还⽤于限制逆向映射搜
        索*/
        atomic_t _mapcount;
        unsigned int page_type;
        unsigned int active; /* SLAB */
        int units;           /* SLOB */
    };
    //...
#if defined(WANT_PAGE_VIRTUAL)
        /* 内核虚拟地址（如果没有映射则为NULL，即⾼端内存） */
        void *virtual;
#endif /* WANT_PAGE_VIRTUAL */
    //...
}

其中比较重要的几个参数：
• flags： 用来存放页的状态。这些状态包括页是不是脏的，是不是被锁定在内存中等。flag的每一位单独表示一种状态，所以它至少可以同时表示出32种不同的状态。这些标志定义在<linux/page-flags.h>中。其中一些比特位非常重要，如PG_locked用于指定页是否锁定，PG_uptodate用于表示页的数据已经从块设备读取并且没有出现
• _mapcount ： 表示在页表中有多少项指向该页，也就是这一页被引用了多少次。当计数值变为-1时，就说明当前内核并没有引用这一页，于是就可以在新的分配中就可以使用它。
• virtual： 是页的虚拟地址。通常情况下，它就是页在虚拟内存中的地址。有些内存（即所谓的高端内存）并不永久地映射到内核地址空间上。在这种情况下，这个域的值为NULL，需要的时候，必须动态地映射这些页。

要注意的是 struct page 与物理页相关，而并非与虚拟页相关。系统中的每个物理页都要分配一个这样的结构体，让我们来算算对所有这些页都这么做，到底要消耗掉多少内存。
算 struct page 占40个字节的内存吧，假定系统的物理页为 4KB 大小，系统有 4GB 物理内存。那么系统中共有页1048576 个（1兆个），所以描述这么多页的page结构体消耗的内存只不过40MB ，相对系统 4GB 内存而言，仅是很小的一部分罢了。因此，要管理系统中这么多物理页的代价并不算太大。要知道的是，页的大小对于内存利用和系统开销来说非常重要，页太大的话必然会剩余较大不能利用的空间（页内碎片）。页太小可以减小页内碎片的大小，但是页太多，会使得页表太长而占用内存，同时系统频繁地进行页转化，加重系统开销。因此，页的大小应该适中，通常为 512B - 8KB ，windows系统的页框大小为4KB。

三、页表

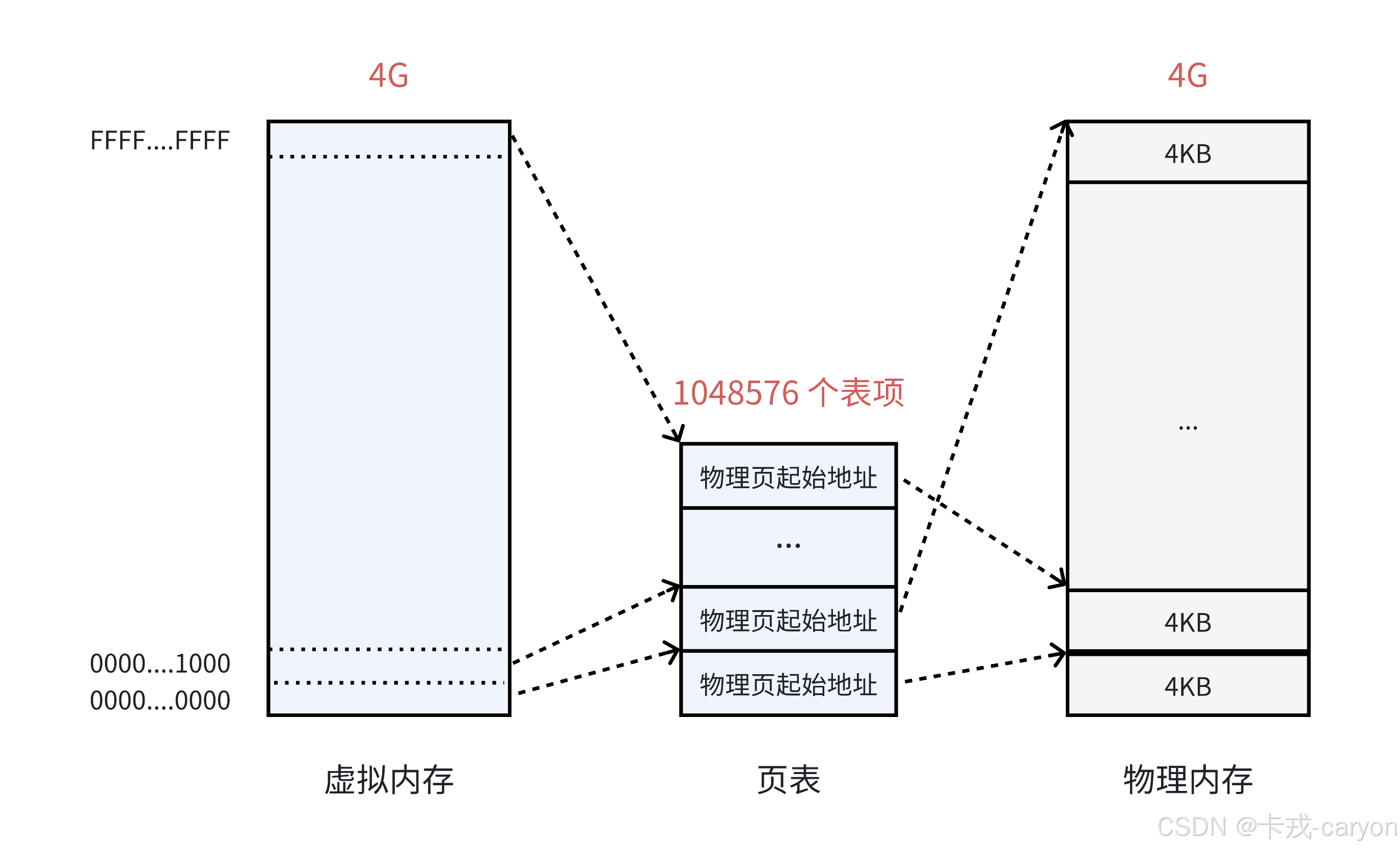

页表中的每一个表项都指向一个物理页的开始地址。在 32 位系统中，虚拟内存的最大空间是 4GB ，这是每一个用户程序都拥有的虚拟内存空间。既然需要让 4GB 的虚拟内存全部可同，那么页表中就需要能够表示这所有的 4GB 空间，那么就一共需要4GB/4KB = 1048576 个表项。如下图所示：

虚拟内存看上去被虚线“分割”成一个个单元，其实并不是真的分割，虚拟内存仍然是连续的。这个虚线的单元仅仅表示它与页表中每一个表项的映射关系，并最终映射到相同大小的一个物理内存页上。
页表中的物理地址，与物理内存之间，是随机的映射关系，哪里可用就指向哪里(物理页)。虽然最终使用的物理内存是离散的，但是与虚拟内存对应的线性地址是连续的。 处理器在访问数据、获取指令时，使用的都是线性地址，只要它是连续的就可以了，最终都能够通过页表找到实际的物理地址。
在 32 位系统中，地址的长度是 4 个字节，那么页表中的每一个表项就是占用 4 个字节。所以页表占据的总空间大小就是： 1048576*4 = 4MB 的大小。也就是说映射表自己本身，就要占用 4MB / 4KB = 1024 个物理页。这会存在哪些问题呢？

• 回想一下，当初为什么使用页表？就是要将进程划分为一个个页可以不用连续的存放在物理内存中，但是此时页表就需要1024个连续的页框，似乎和当时的目标有点背道而驰了…
• 此外，根据局部性原理可知，很多时候进程在一段时间内只需要访问某几个页就可以正常运行了。因此也没有必要一次让所有的物理页都常驻内存。

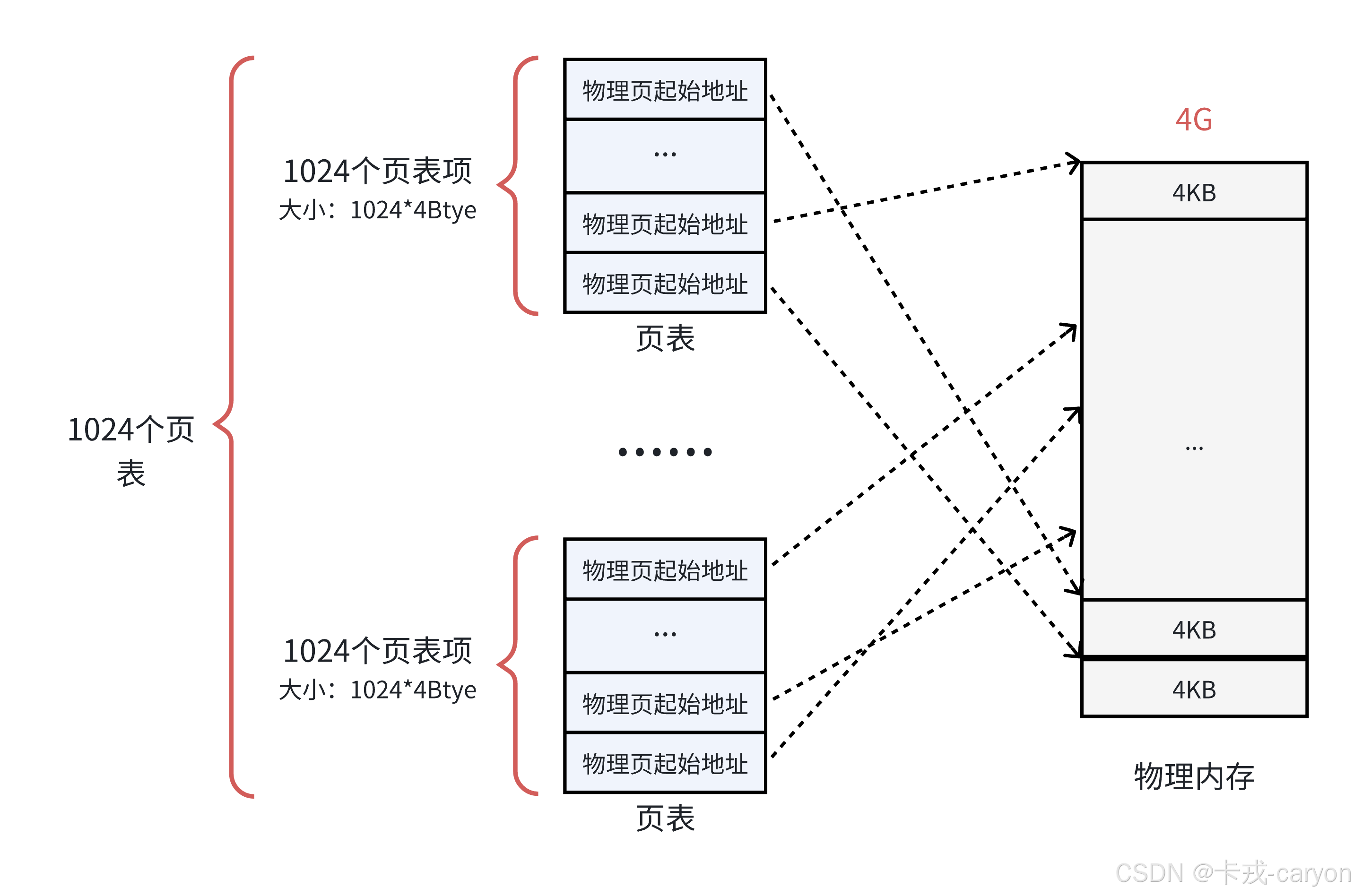

解决需要大容量页表的最好方法就是把页表看成普通的文件，对它进行离散分配，即对页表再分页，由此形成多级页表的思想。为了解决这个问题，可以把这个单一页表拆分成 1024 个体积更小的映射表。如下图所示：

这样一来，1024(每个表中的表项个数)*1024(表的个数)，仍然可以覆盖 4GB 的物理内存空间。

这里的每一个表，就是真正的页表，所以一共有 1024 个页表。一个页表自身占用4KB，那么1024 个页表一共就占用了 4MB 的物理内存空间，和之前没差别啊？
从总数上看是这样，但是一个应用程序是不可能完全使用全部的4GB空间的，也许只要几十个页表就可以了。例如：一个用户程序的代码段、数据段、栈段，一共就需要 10 MB 的空间，那么使用 3 个页表就足够了。

四、页目录结构

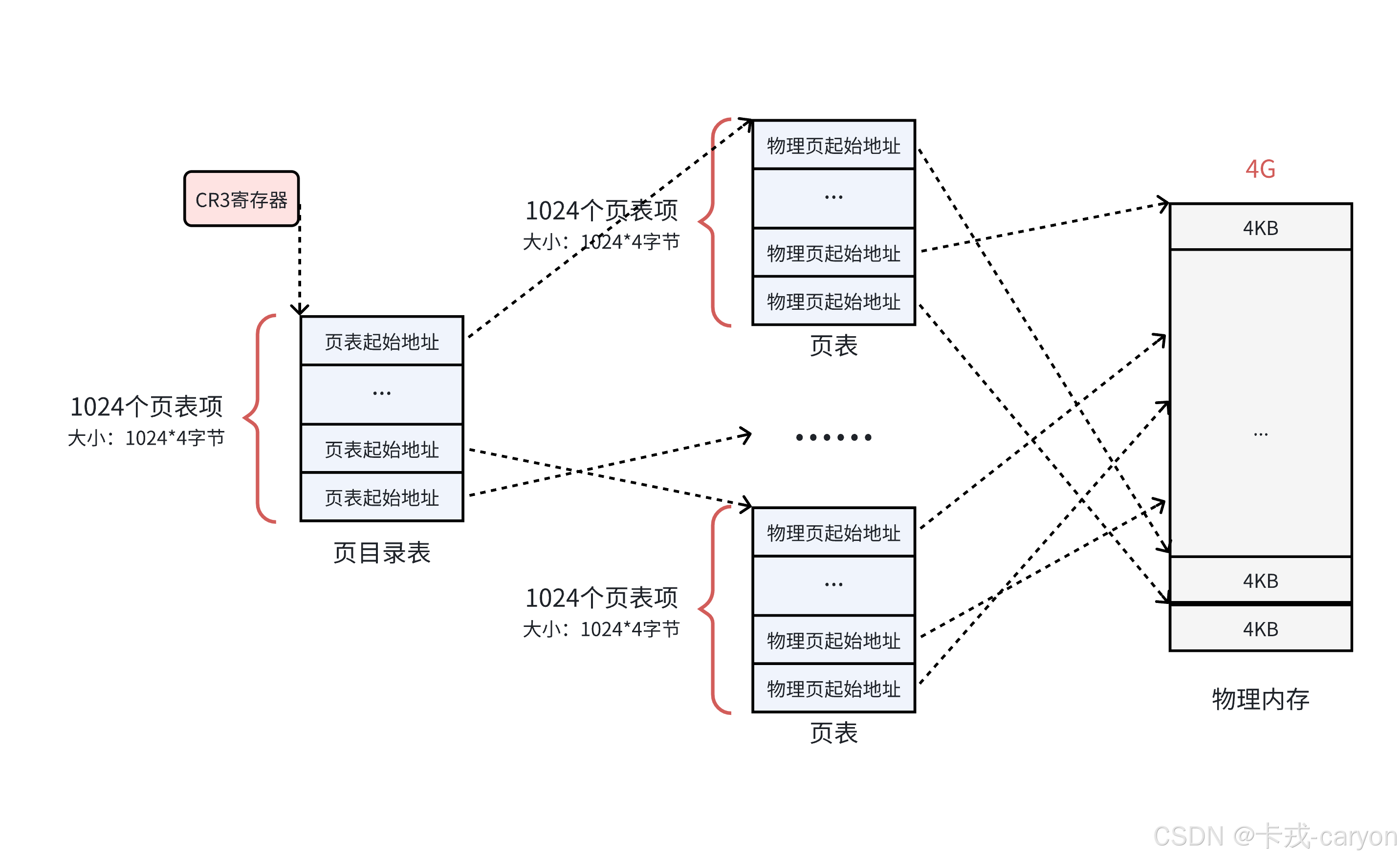

到目前为止，每个页框都被一个页表中的一个表项来指向了，那么这 1024 个页表也需要被管理起来。管理页表的表称之为页目录表，形成二级页表。如下图所示：

所有页表的物理地址被页目录表项指向，页目录的物理地址被CR3寄存器指向，这个寄存器中，保存了当前正在执行任务的页目录地址。

所以操作系统在加载用户程序的时候，不仅仅需要为程序内容来分配物理内存，还需要为用来保存程序的页目录和页表分配物理内存。

五、两级页表的地址转化

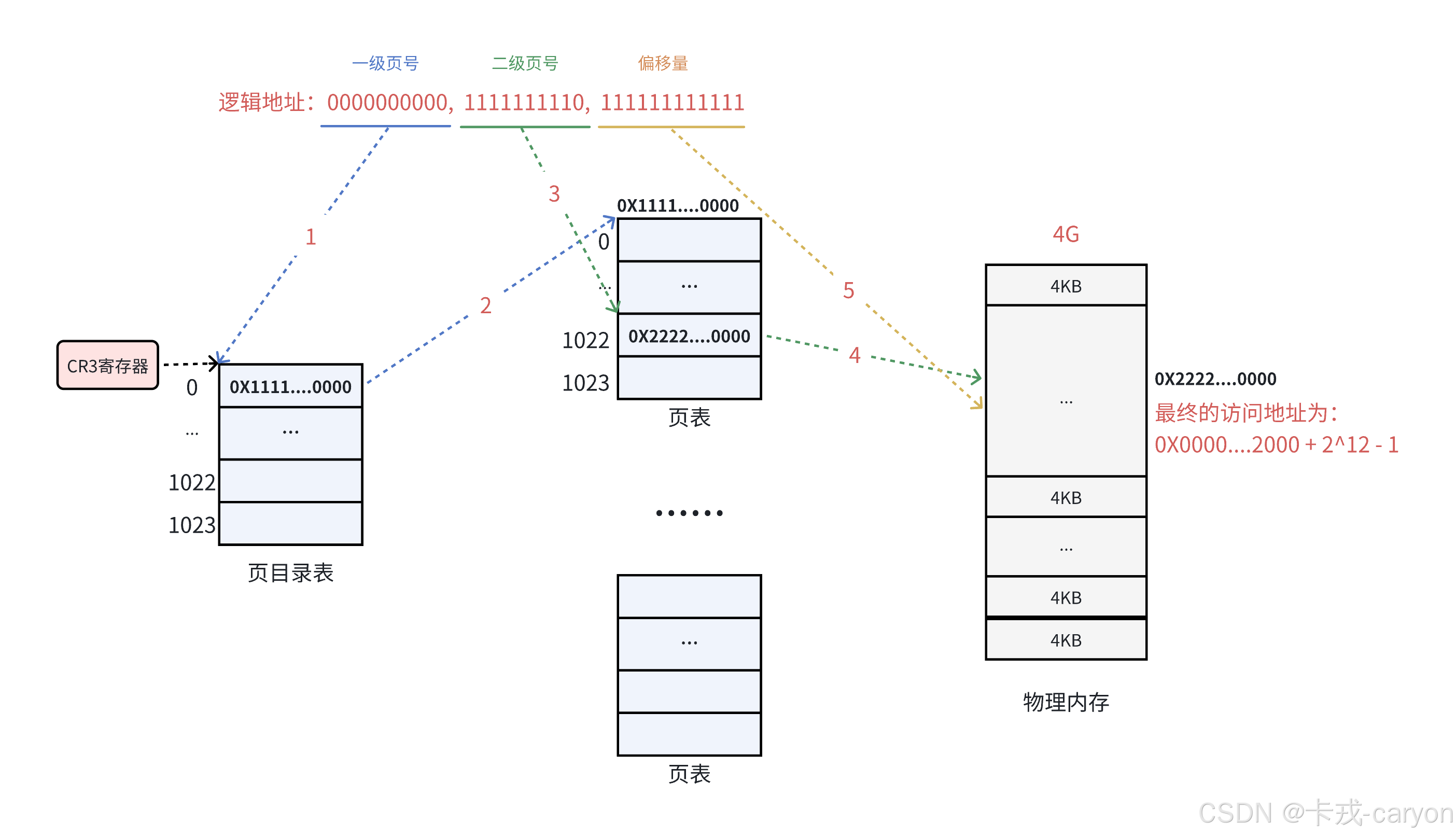

下面以一个逻辑地址为例。将逻辑地址（ 0000000000,0000000001,11111111111 ）转换为物理地址的过程：
1.在32位处理器中采用4KB的页大小，则虚拟地址中低12位为页偏移量，剩下高20位给页表，分成两级，每个级别占10个bit（10+10）。
2.CR3寄存器读取页目录起始地址，再根据一级页号查页目录表找到下一级页表在物理内存中存放位置。
3.根据二级页号查表，找到最终想要访问的内存块号。
4.结合页内偏移量得到物理地址。

一个物理页的地址一定是 4KB 对齐的(最后的 12 位全部为 0 )，所以其实只需要记录物理页地址的高20位即可（2³²(32个比特位所能表示的物理内存大小) / 2¹²（每个页框的大小）=2²⁰（页框的数量））。而剩余的12位用以记录物理内存的权限！

而上述描述的虚拟向物理转化的过程是由硬件MMU实现的。MMU(Memory Manage Unit)是一种硬件电路，其速度很快，主要工作是进行内存管理，地址转换只是它承接的业务之一。

到这里其实还有个问题，MMU要先进行两次页表查询确定物理地址，在确认了权限等问题后，MMU再将这个物理地址发送到总线，内存收到之后开始读取对应地址的数据并返回。那么当页表变为N级时，就变成了N次检索+1次读写。可见，页表级数越多查询的步骤越多，对于CPU来说等待时间越长，效率越低。

总结：
单级页表对连续内存要求高，于是引入了多级页表，但是多级页表也是一把双刃剑，在减少连续存储要求且减少存储空间的同时降低了查询效率。

有没有提升效率的办法呢？

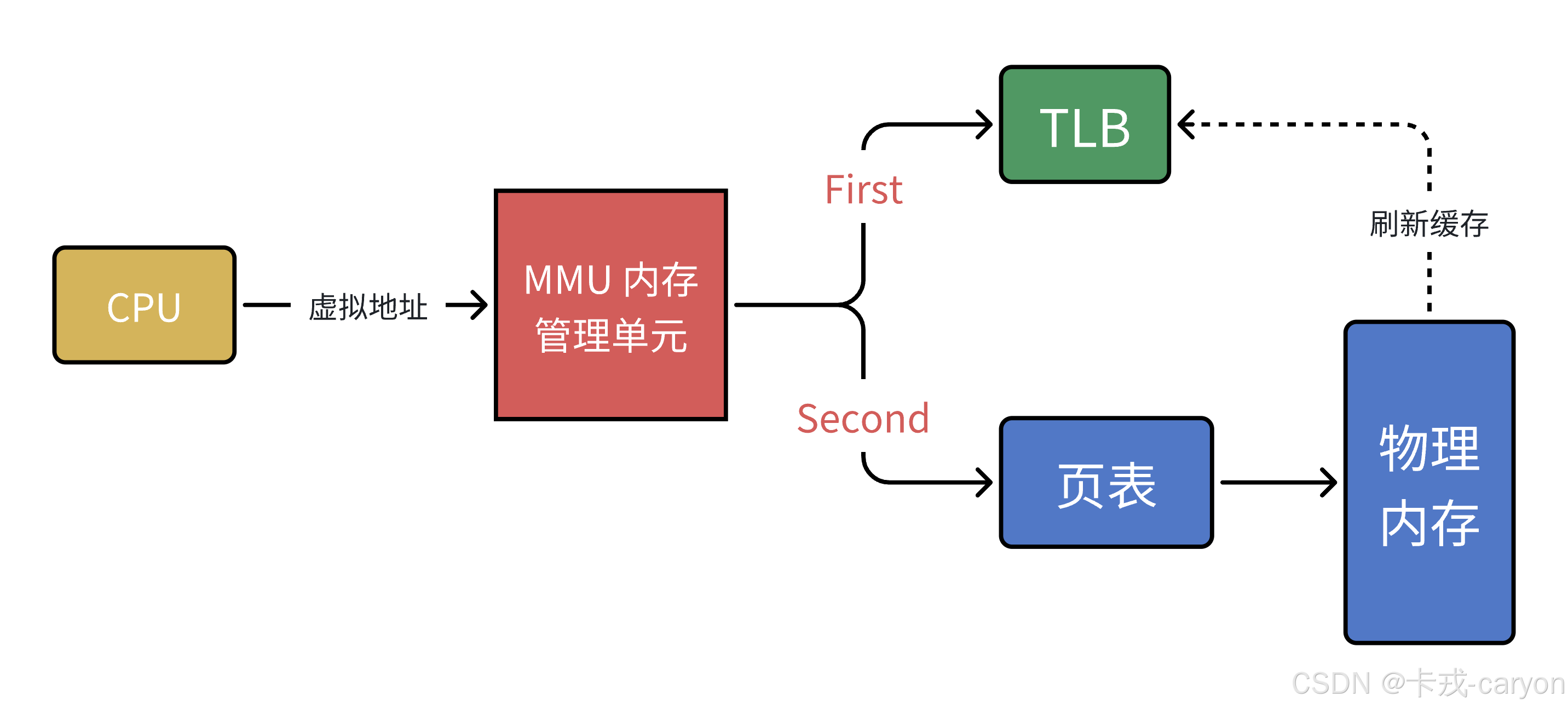

计算机科学中的所有问题，都可以通过添加一个中间层来解决。 MMU 引入了新武器，江湖人称快表的 TLB （其实，就是缓存）。当 CPU 给 MMU 传新虚拟地址之后， MMU 先去问 TLB 那边有没有，如果有就直接拿到物理地址发到总线给内存就省事了。但 TLB 容量比较小，难免发生 Cache Miss ，这时候 MMU 还有保底的老武器页表，在页表中找到之后 MMU 除了把地址发到总线传给内存，还把这条映射关系给到TLB，让它记录一下刷新缓存。

六、缺页异常

设想一下，CPU给MMU的虚拟地址，在 TLB 和页表都没有找到对应的物理页该怎么办呢？

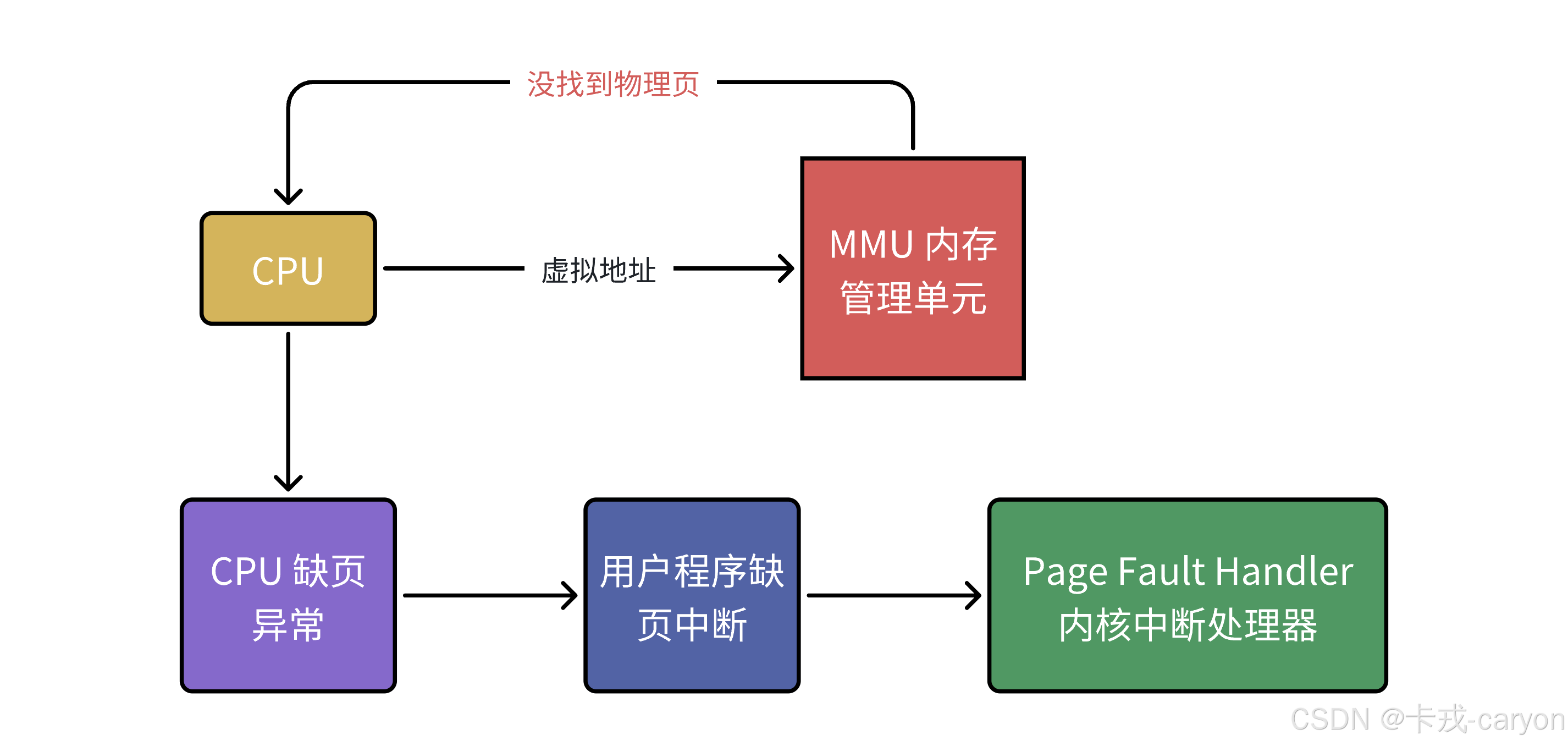

其实这就是缺页异常 Page Fault ，它是一个由硬件中断触发的可以由软件逻辑纠正的错误。假如目标内存页在物理内存中没有对应的物理页或者存在但无对应权限，CPU就无法获取数据，这种情况下CPU就会报告一个缺页错误。由于CPU没有数据就无法进行计算，CPU罢工了用户进程也就出现了缺页中断，进程会从用户态切换到内核态，并将缺页中断交给内核的 Page Fault Handler 处理。

缺页中断会交给 PageFaultHandler 处理，其根据缺页中断的不同类型会进行不同的处理：
• Hard Page Fault 也被称为 Major Page Fault ，翻译为硬缺页错误/主要缺页错误，这时物理内存中没有对应的物理页，需要CPU打开磁盘设备读取到物理内存中，再让MMU建立虚拟地址和物理地址的映射。
• Soft Page Fault 也被称为 Minor Page Fault ，翻译为软缺页错误/次要缺页错误，这
时物理内存中是存在对应物理页的，只不过可能是其他进程调入的，发出缺页异常的进程不知道而已，此时MMU只需要建立映射即可，无需从磁盘读取写入内存，一般出现在多进程共享内存区域。
• Invalid Page Fault 翻译为无效缺页错误，比如进程访问的内存地址越界访问，又比如如对空指针解引用内核就会报 segment fault 错误中断进程直接挂掉。
