在CAD中改直径标注样式

• 如何将图一修改为图二样式

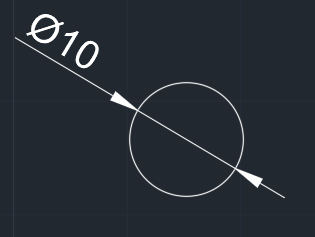

图一·为系统默认样式

图二

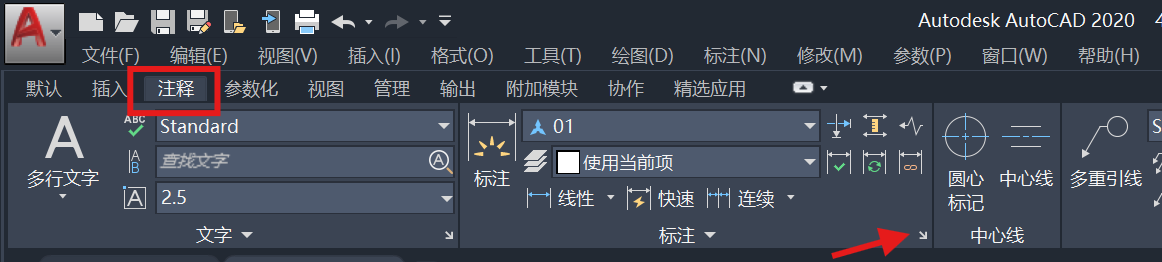

1、打开标注样式管理器，可以通过菜单栏、工具栏或命令行输入DIMSTYLE来打开。

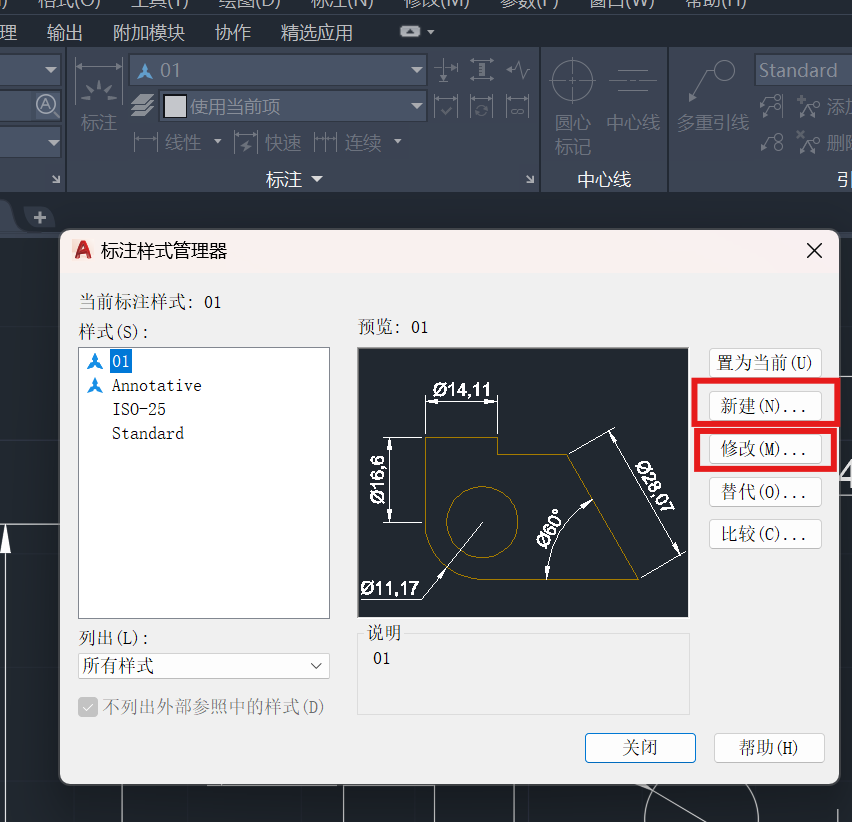

2、在标注样式管理器中，点击新建或修改现有标注样式，进入“修改标注样式”对话框。

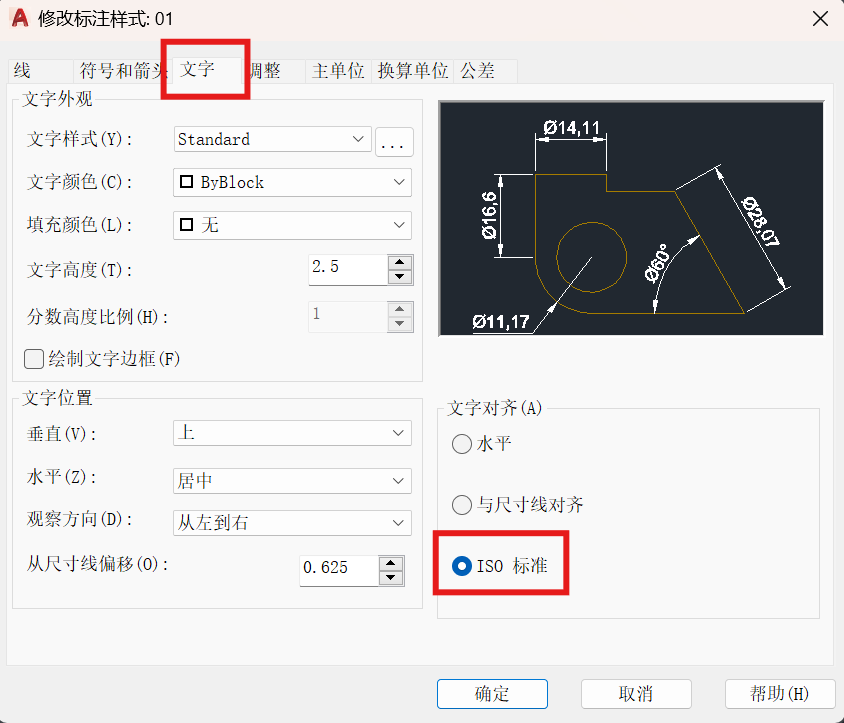

3、点击文字，在文字对齐中选择ISO标准（此处文字对齐样式系统默认为“与尺寸线对齐”）

4、点击主单位，在前缀后面的文本框中输入%%C（控制代码%%C显示直径符号）
