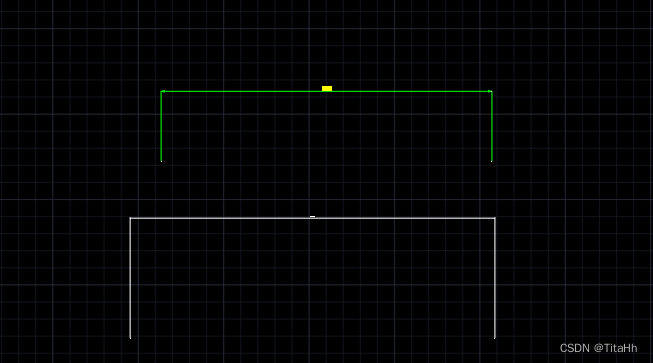

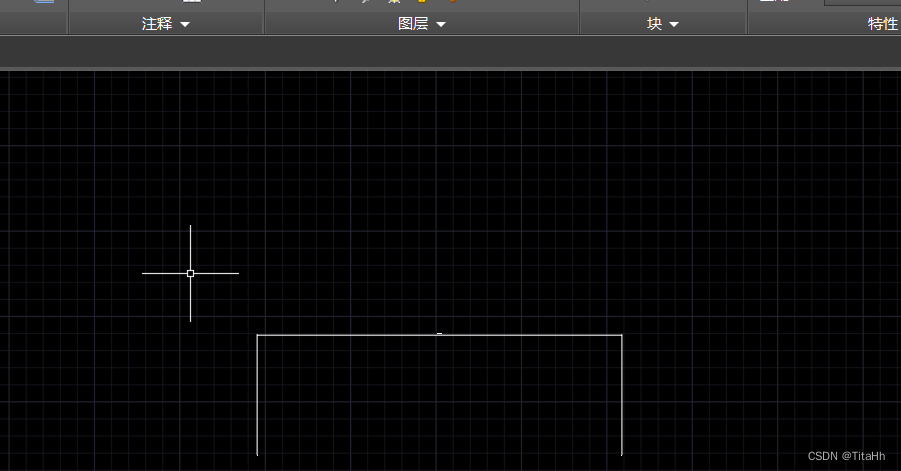

Auto CAD默认的尺寸标注格式非常反人类,如图:
所以这就需要我们单独调整标出尺寸的格式。具体方法如下:

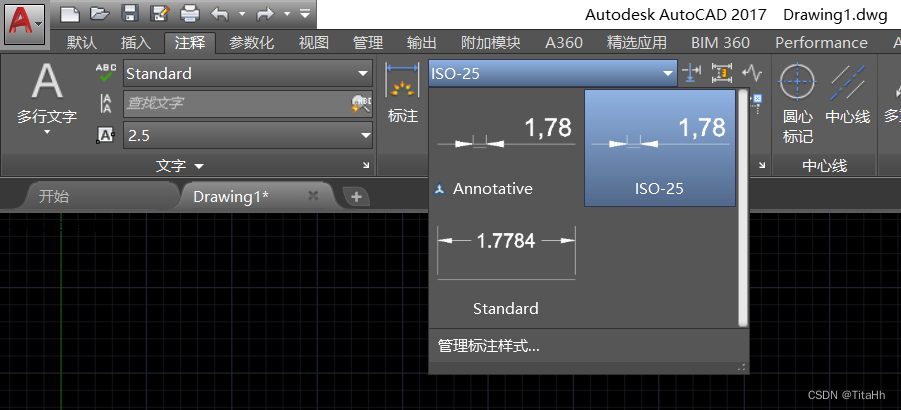

1.打开CAD,进入一个图纸,点击工具栏中的“注释”,在“标注”栏中找到标注格式的选择下拉框,在此下拉框中就可以选择自己需要的尺寸标注格式。

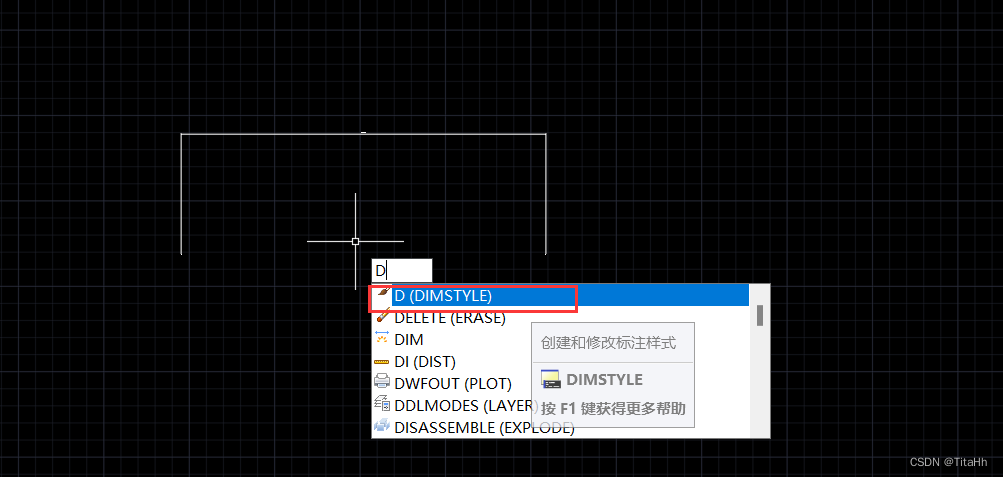

2.如果再此下拉框中没有自己想要的格式,可以点击最下方的“管理标注样式...”,或直接在空白处输入快捷指令“D”,点击“D(DIMSTYLE)”。

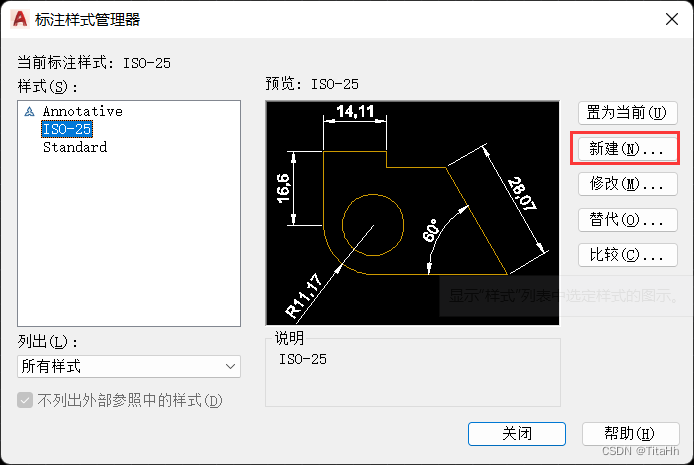

3.在弹出的对话框中点击“新建(N)...”。

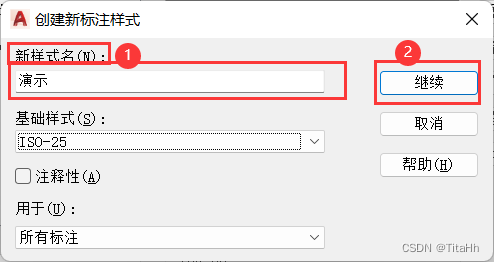

4.在弹出的对话框中,“新样式名(N)”一栏里输入新建的格式名称,然后点击“继续”。

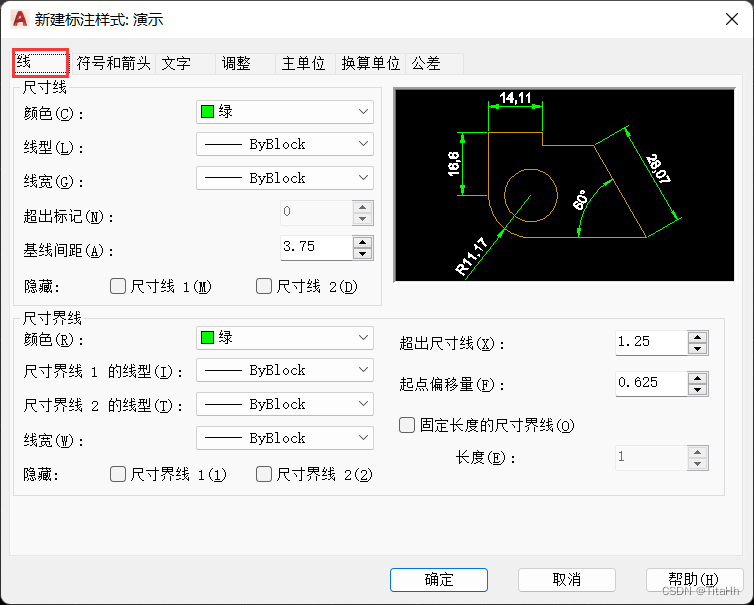

5.点击“线”,在这里可以修改尺寸线和尺寸界线的颜色、粗细等。
6.点击“符号和箭头”,在这里可以修改箭头的大小、样式等。

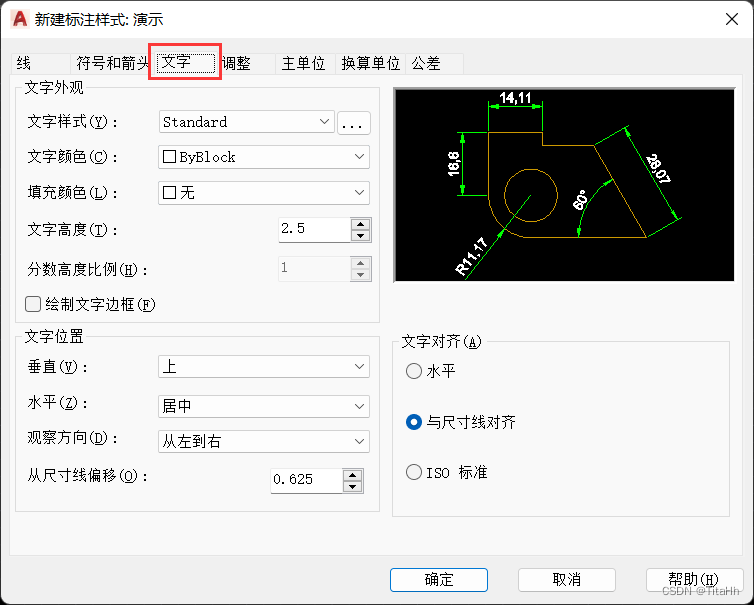

7.点击“文字”,在这里可以对文字的外观等进行设置。

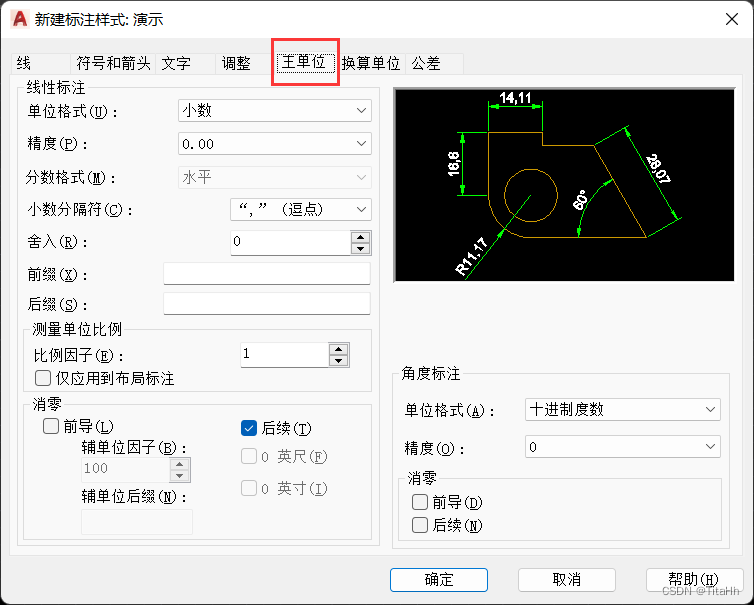

8.点击“主单位”,在这里可以对精度等进行设置。

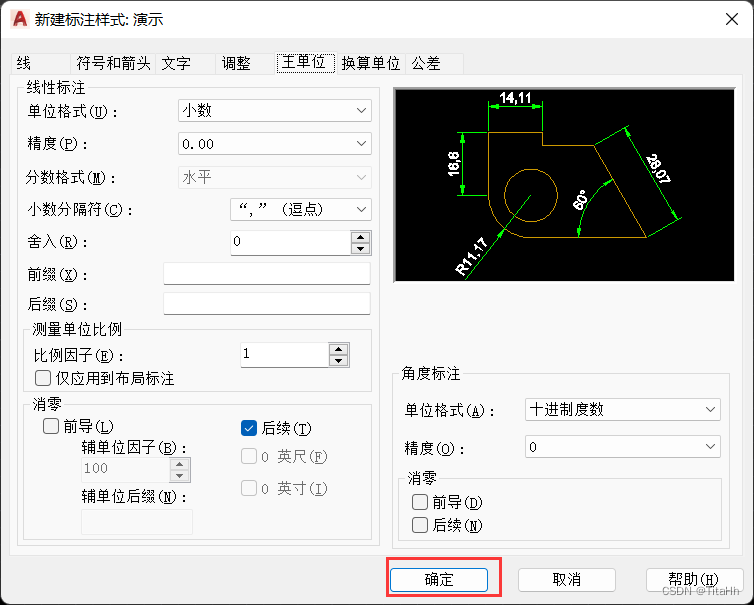

9.设置尺寸格式需要修改的常用设置基本也就是这些,另外的设置都可以根据自己的需求来做改变。都设置好后就可以点击“确定”。

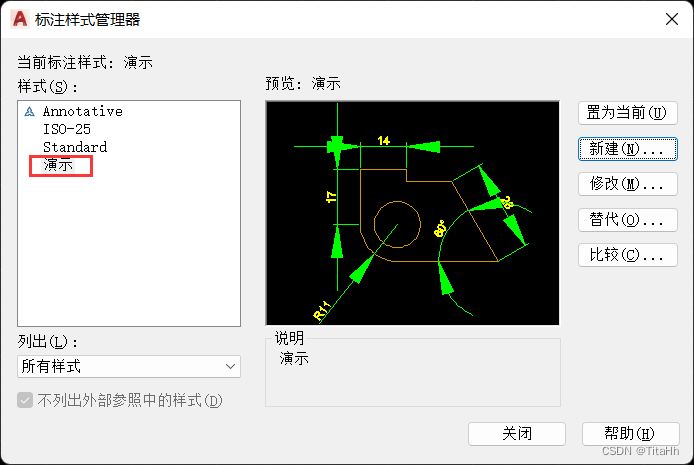

10.在这里就可以看到自己新建的尺寸标注格式了。

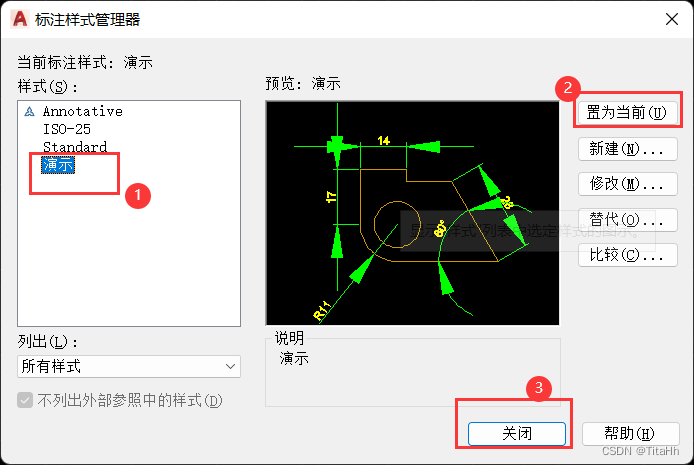

11.如果要使用该格式,只需要选中需要的格式,点击“置为当前(U)”,然后点击“关闭”。
12.这样再做尺寸标注就会出现自己想要的格式了。
