中景园OLED代码例程分析

OLED简介：

        OLED，全称为Organic Light Emitting Diode，即有机发光二极管。它是一种新型的显示技术，与传统的LCD（液晶显示器）相比，OLED具有更快的响应速度、更高的对比度、更广的可视角度、更低的功耗等优点。

        OLED的显示原理是利用有机材料在电场的作用下发光，它可以在每个像素点上独立控制亮度和颜色。因此，OLED可以实现更加细腻的图像和更加鲜艳的色彩效果。与此同时，OLED还具有更加薄、柔性和可制造性等优点，可以应用于各种场合，如智能手机、电视、车载显示器、手表、智能家居等。

        OLED的缺点是寿命短、成本高、易受光照影响等。最重要的是现在还不能做出性能很好的大屏OLED显示屏

        至于OLED原理嘛，我就不介绍了，可以参考部分OLED手册。

我用的是0.96 寸 OLED 显示屏，4脚IIC通讯模块。

OLED代码修改：

       本人在中景园代码基础上做了微小的调整。

void IIC_Start()
{

	OLED_SCLK_Set() ;
	OLED_SDIN_Set();
	OLED_SDIN_Clr();
	OLED_SCLK_Clr();
}
void IIC_Stop()
{
    OLED_SCLK_Set() ;
	OLED_SCLK_Clr();
	OLED_SDIN_Clr();
	OLED_SDIN_Set();
}
void IIC_Wait_Ack()
{

	//GPIOB->CRH &= 0XFFF0FFFF;	//设置PB12为上拉输入模式
	//GPIOB->CRH |= 0x00080000;
    //	OLED_SDA = 1;
    //	delay_us(1);
	//OLED_SCL = 1;
	//delay_us(50000);
    /*	while(1)
	    {
		    if(!OLED_SDA)				    //判断是否接收到OLED 应答信号
		    {
			    //GPIOB->CRH &= 0XFFF0FFFF;	//设置PB12为通用推免输出模式
			    //GPIOB->CRH |= 0x00030000;
			return;
		    }
	    }
    */
	OLED_SCLK_Set();
	OLED_SCLK_Clr();
}


void Write_IIC_Byte(unsigned char IIC_Byte)
{
	unsigned char i;
	unsigned char m,da;
	da=IIC_Byte;
	OLED_SCLK_Clr();
	for(i=0;i<8;i++)
	{
		m=da;
	  //OLED_SCLK_Clr();
		m=m&0x80;
		if(m==0x80)
		{OLED_SDIN_Set();}
		else OLED_SDIN_Clr();
			da=da<<1;
		OLED_SCLK_Set();
		OLED_SCLK_Clr();
	}
}
void Write_IIC_Command(unsigned char IIC_Command)
{
   IIC_Start();
   Write_IIC_Byte(0x78);            //Slave address,SA0=0
	IIC_Wait_Ack();
   Write_IIC_Byte(0x00);			//write command
	IIC_Wait_Ack();
   Write_IIC_Byte(IIC_Command);
	IIC_Wait_Ack();
   IIC_Stop();
}
void Write_IIC_Data(unsigned char IIC_Data)
{
   IIC_Start();
   Write_IIC_Byte(0x78);			//D/C#=0; R/W#=0
	IIC_Wait_Ack();
   Write_IIC_Byte(0x40);			//write data
	IIC_Wait_Ack();
   Write_IIC_Byte(IIC_Data);
	IIC_Wait_Ack();
   IIC_Stop();
}

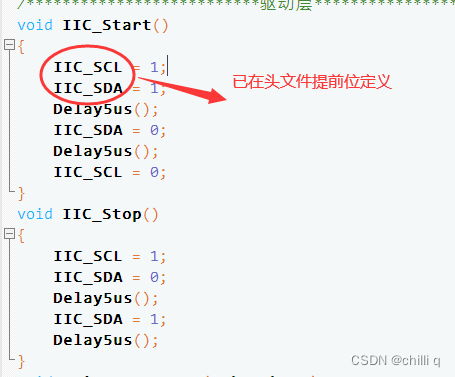

首先为了方便，把IIC这些函数全部用一个IIC.c和IIC.h封装，不将其放到oled.c里。其次，IIC_Start，IIC_Stop，Write_IIC_Byte，IIC_Wait_Ack这些函数做修改。

        空闲状态下：SDA和SCL全为高电平。

        开始信号：当SCL为高电平时，经过SDA由高到低的跳变，加上5us延时函数，表示数据传输的开始。

        停止信号：当SCL为高电平时，经过SDA由低到高的跳变，加上5us延时函数，表示数据的结束。

        注意：为啥我这里要加5us延时函数？这是因为我选择了标准模式（100Kb/s），所以周期为10us，开始和结束函数里面的延时为1个周期，这样感觉更加直观。毕竟是软件模拟嘛！

        当然用官方写的也没问题。

接下来介绍如何写字节

或

void Write_IIC_Byte(uchar byte)
{
	uchar i;
	for(i = 0;i < 8;i++)
	{
        //
		byte <<= 1;
		IIC_SDA = CY;
        /*
        IIC_SDA =  (byte & (0x80 >> i));
        */
		IIC_SCL = 1;
		Delay5us();
		IIC_SCL = 0;
		Delay5us();
	}
}

数据传输：

        在I2C总线上，数据传输是通过IIC_SDA引脚上的电平变化来实现的，而时钟同步则是通过IIC_SCL引脚上的电平变化来实现的。每当IIC_SCL引脚电平从低电平变为高电平时，IIC_SDA引脚上的数据才会被主机读取或写入（主机接收数据前必须要释放SDA） 。

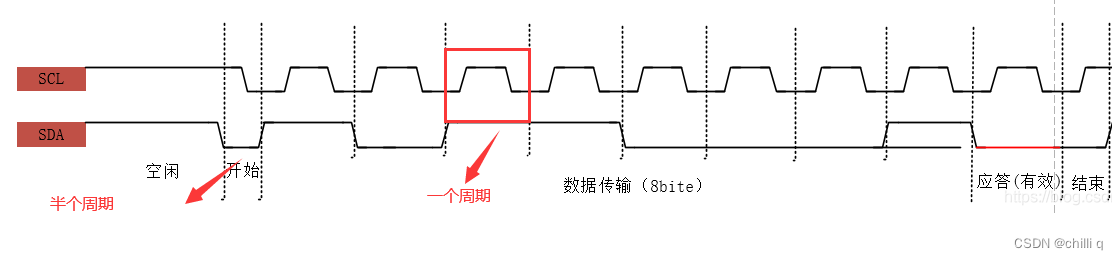

        且根据时序图可知，当SCL为高电平时SDA的数据必须要保持稳定（读取或写入），SCL为低电平时，此时SDA的数据才能有机会跳变。

        由于在IIC通讯中，每一个字节的传输，传输的数据是从高位到低位依次传输的，即先传输最高位，最后传输最低位。因此，在将一个字节的数据写入IIC_SDA线中时，需要将最高位的数据先写入，才能保证数据的正确性，这个必须要了解！



        所以在for循环里，

        1、首先我们将发送的字节左移一位，将CY寄存器的值（也就是最高位）写入IIC_SDA引脚上。根据图，将SCL拉高半个周期（5us）此时是写入这个位，然后SCL拉低半个周期（5us），8次后从机控制应答，告诉主机是否成功读取数据。

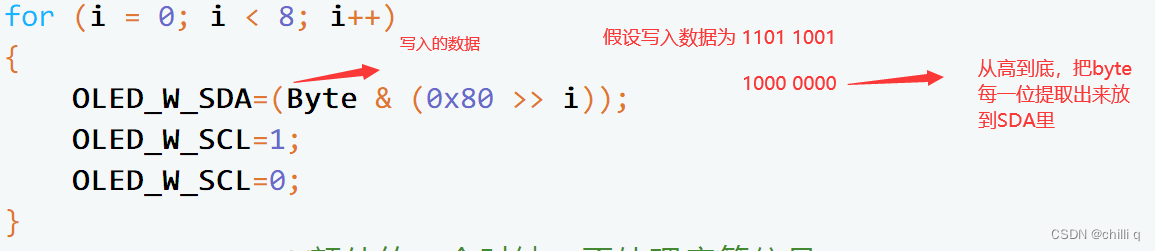

        2、也可按照第二种方法。图中说明非常清楚



        至于应答，是在第九个周期里判断（假设就写入1个字节），将SCL拉高半个周期（5us），此时是读取这个字节，然后SCL拉低半个周期（5us）。

void IIC_Wait_Ack()
{
	IIC_SCL = 1;
	Delay5us();
	IIC_SCL = 0;
	Delay5us();
}

        其实IIC里应该还有接收字节的函数，OLED这里没有用到，原因是因为我们不需要OLED读取数据，并触发额外的业务，比如在蓝桥杯单片机中，要是读取光敏电阻和电位器上的电压，这个时候要调用Read_IIC_Byte()这个函数。

uchar Read_IIC_Byte()
{
    uchar i = 0;
    uchar byte = 0x00;
    IIC_SDA = 1;
    for(i = 0;i < 8;i++)
    {
        IIC_SCL = 1;//
        if(IIC_SDA)
        {
            byte |= 0x80 >> i;
        }
        IIC_SCL = 0;
    }
    return byte;
}

         解释一下，这里很巧妙，请看，我将要读取的字节设成byte，并让它初始化为0x00，之后我通过八次扫描，一旦读取的数据线内的数据为1，那么我就将byte相对应的那一位变成1，因此经过八次循环我们最终的byte就是我们读到的真实数据。

        有的朋友发现为啥要加IIC_SDA = 1;这句话？具体来说，IIC_SDA = 1语句是将SDA信号置为1，表示当前总线空闲，准备接收数据。同时，在读取数据的过程中，如果IIC_SDA = 1，表示从器件返回的数据位为1，主机需要将SDA置1，表示已经读取完了这个字节，可以进行下一个数据的读取了。

OLED代码分析：

IIC

void Write_IIC_Command(unsigned char IIC_Command)
{
   IIC_Start();
   Write_IIC_Byte(0x78);
	IIC_Wait_Ack();
   Write_IIC_Byte(0x00);
	IIC_Wait_Ack();
   Write_IIC_Byte(IIC_Command);
	IIC_Wait_Ack();
   IIC_Stop();
}

void Write_IIC_Data(unsigned char IIC_Data)
{
   IIC_Start();
   Write_IIC_Byte(0x78);
	IIC_Wait_Ack();
   Write_IIC_Byte(0x40);
	IIC_Wait_Ack();
   Write_IIC_Byte(IIC_Data);
	IIC_Wait_Ack();
   IIC_Stop();
}

Write_IIC_Command函数：

        首先调用IIC_Start函数发送IIC总线的开始信号，数据开始发送。

        然后向从设备发送地址字节0x78，表示要写入数据到从设备。在这个地址字节中，SA0=0，表示从设备的地址为0x78。然后，向从设备发送命令写入标志位0x00，表示接下来要写入的是一个命令而不是数据。

        接着，向从设备发送要写入的IIC_Command命令数据。

        最后，发送IIC总线的停止信号，表示数据停止发送



Write_IIC_Data函数：

        首先调用IIC_Start函数发送起始信号，数据开始发送。

        调用Write_IIC_Byte函数向I2C总线上写入从机地址和写数据命令，从机地址为0x78，写数据命令为0x40.

        调用Write_IIC_Byte函数向I2C总线上写入要发送的数据（IIC_Data）。

        调用IIC_Wait_Ack函数等待从机的应答信号。

        调用IIC_Stop函数发送停止信号（Stop）。

OLED

void OLED_WR_Byte(unsigned dat,unsigned cmd)
{
	if(cmd)
	{
        Write_IIC_Data(dat);
	}
	else
    {
        Write_IIC_Command(dat);
	}
}

OLED_WR_Byte函数: 作用是通过IIC总线向OLED屏幕发送数据或命令。

        参数dat表示要发送的数据，参数cmd表示数据类型，如果cmd为1，则表示要发送的是数据；如果cmd为0，则表示要发送的是命令。

        在发送命令时，首先通过OLED_WR_Byte函数将命令类型设置为0，然后将具体的命令数据发送给OLED屏幕；在发送数据时，将数据类型设置为1，然后将具体的数据发送给OLED屏幕。

void fill_picture(unsigned char fill_Data)
{
	unsigned char m,n;
	for(m=0;m<8;m++)
	{
		OLED_WR_Byte(0xb0+m,0);
		OLED_WR_Byte(0x00,0);
		OLED_WR_Byte(0x10,0);
		for(n=0;n<128;n++)
		{
            OLED_WR_Byte(fill_Data,1);
		}
	}
}

fill_picture函数：作用是将整个屏幕都填充为指定的数据。

        使用for循环，循环8次，其中m表示页地址，范围为0到7。

        在每次循环中，通过OLED_WR_Byte函数先向OLED发送页地址，然后向OLED发送列地址的低八位和高八位，从而确定每次循环要填充的位置。

        使用for循环，循环128次，其中n表示列地址，范围为0到127。

        在每次循环中，向OLED发送指定的填充数据fill_Data。

因此这种方式可以将整个屏幕都填充为指定的数据，从而清空屏幕或者初始化屏幕。



#define OLED_CMD  0	//写命令

//坐标设置
void OLED_Set_Pos(unsigned char x, unsigned char y)
{ 	OLED_WR_Byte(0xb0 + y,OLED_CMD);
	OLED_WR_Byte(((x & 0xf0) >> 4) | 0x10,OLED_CMD);
	OLED_WR_Byte((x & 0x0f),OLED_CMD);
}

//开启OLED显示
void OLED_Display_On(void)
{
	OLED_WR_Byte(0X8D,OLED_CMD);  //SET DCDC命令
	OLED_WR_Byte(0X14,OLED_CMD);  //DCDC ON
	OLED_WR_Byte(0XAF,OLED_CMD);  //DISPLAY ON
}
//关闭OLED显示
void OLED_Display_Off(void)
{
	OLED_WR_Byte(0X8D,OLED_CMD);  //SET DCDC命令
	OLED_WR_Byte(0X10,OLED_CMD);  //DCDC OFF
	OLED_WR_Byte(0XAE,OLED_CMD);  //DISPLAY OFF
}

OLED_Set_Pos函数：作用是设置OLED屏幕上要显示的位置。即向OLED发送页地址和列地址的低八位和高八位，从而确定要显示的位置。

        调用OLED_WR_Byte函数向OLED发送页地址，地址值为0xb0 + y，其中y表示页地址。

        调用OLED_WR_Byte函数向OLED发送列地址的高八位，地址值为((x & 0xf0) >> 4) | 0x10，其中x表示列地址。

        调用OLED_WR_Byte函数向OLED发送列地址的低八位，地址值为(x & 0x0f)。



OLED_Display_On函数：作用是开启OLED显示。

        调用OLED_WR_Byte函数向OLED发送SET DCDC命令，地址值为0X8D。

        调用OLED_WR_Byte函数向OLED发送DCDC ON命令，地址值为0X14。

        调用OLED_WR_Byte函数向OLED发送DISPLAY ON命令，地址值为0XAF。

OLED_Display_Off函数：作用是关闭OLED显示。：

        调用OLED_WR_Byte函数向OLED发送SET DCDC命令，地址值为0X8D。

        调用OLED_WR_Byte函数向OLED发送DCDC OFF命令，地址值为0X10。

        调用OLED_WR_Byte函数向OLED发送DISPLAY OFF命令，地址值为0XAE。

//清屏函数,清完屏,整个屏幕是黑色的!和没点亮一样!!!
void OLED_Clear(void)
{
	u8 i,n;
	for(i=0;i<8;i++)
	{
		OLED_WR_Byte (0xb0+i,OLED_CMD);    //设置页地址（0~7）
		OLED_WR_Byte (0x00,OLED_CMD);      //设置显示位置—列低地址
		OLED_WR_Byte (0x10,OLED_CMD);      //设置显示位置—列高地址
		for(n=0;n<128;n++)OLED_WR_Byte(0,OLED_DATA);
	} //更新显示
}
void OLED_On(void)
{
	u8 i,n;
	for(i=0;i<8;i++)
	{
		OLED_WR_Byte (0xb0+i,OLED_CMD);    //设置页地址（0~7）
		OLED_WR_Byte (0x00,OLED_CMD);      //设置显示位置—列低地址
		OLED_WR_Byte (0x10,OLED_CMD);      //设置显示位置—列高地址
		for(n=0;n<128;n++)OLED_WR_Byte(1,OLED_DATA);
	} //更新显示
}



OLED_Clear函数：作用是清空屏幕，将整个屏幕都填充为0，从而实现清屏效果。

        调用for循环，循环8次，其中i表示页地址，范围为0到7。

        在每次循环中，通过OLED_WR_Byte函数先向OLED发送页地址，然后向OLED发送列地址的低八位和高八位，从而确定每次循环要清空的位置。

        调用for循环，循环128次，其中n表示列地址，范围为0到127。

        在每次循环中，向OLED发送0，表示填充为黑色。

        循环结束后，屏幕灭掉。



OLED_On函数：作用是将整个屏幕点亮，将整个屏幕都填充为1，从而实现屏幕点亮效果。

        调用for循环，循环8次，其中i表示页地址，范围为0到7。

        在每次循环中，通过OLED_WR_Byte函数先向OLED发送页地址，然后向OLED发送列地址的低八位和高八位，从而确定每次循环要填充的位置。

        调用for循环，循环128次，其中n表示列地址，范围为0到127。

        在每次循环中，向OLED发送1，表示填充为亮色。

        循环结束后，屏幕整个被点亮，更新显示。

void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 Char_Size)
{
	unsigned char c=0,i=0;
		c=chr-' ';//得到偏移后的值
		if(x > Max_Column-1){x = 0;y = y+2;}
		if(Char_Size ==16)
		{
			OLED_Set_Pos(x,y);
			for(i=0;i<8;i++)
			OLED_WR_Byte(F8X16[c*16+i],OLED_DATA);
			OLED_Set_Pos(x,y+1);
			for(i=0;i<8;i++)
			OLED_WR_Byte(F8X16[c*16+i+8],OLED_DATA);
		}
		else
        {
            OLED_Set_Pos(x,y);
            for(i=0;i<6;i++)
            OLED_WR_Byte(F6x8[c][i],OLED_DATA);
		}
}



OLED_ShowChar函数：        作用在OLED屏幕上显示一个字符，支持两种字体大小：8x16和6x8。



x:横坐标         y：纵坐标         chr：显示的字符        Char_Size：字体大小。

        计算出偏移后的字符值，即将ASCII码转化为F8X16或者F6x8字库中的索引值。

        判断字符显示位置是否超出屏幕范围，如果超出则调整显示位置。

        根据选择的字体大小，使用OLED_Set_Pos函数设置显示位置。

        使用for循环，循环8次或者6次，向OLED发送对应的字符数据，以实现字符的显示。其中，F8X16和F6x8分别是8x16和6x8字体的字库数组。

u32 oled_pow(u8 m,u8 n)
{
	u32 result=1;
	while(n--) result*=m;
	return result;
}

void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size2)
{
	u8 t,temp;
	u8 enshow=0;
	for(t=0;t<len;t++)
	{
		temp=(num / oled_pow(10,len - t - 1)) % 10;
		if(enshow == 0 && t < (len - 1))
		{
			if(temp == 0)
			{
				OLED_ShowChar(x + (size2 / 2) * t,y,' ',size2);
				continue;
			}else enshow = 1;

		}
	 	OLED_ShowChar(x + (size2 / 2) * t,y,temp + '0',size2);
	}
}

OLED_ShowNum函数：        作用是在OLED屏幕上显示一个数字

       x:横坐标         y：纵坐标        len :数字的位数          num:数值(0~4294967295) 比如我写123，就是3位数，对应len为3。        size2：还是字的大小，选16。


        使用for循环，循环len次，其中t表示数字的位数。

        计算出每一位数字的值，具体方法是将num除以10的len-t-1次方后取余数。

        判断是否需要填充空格。当第一次出现非零数字后，后面的数字不再填充空格。

        使用OLED_ShowChar函数，分别在不同位置显示每一位数字。

void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 Char_Size)
{
	unsigned char j=0;
	while (chr[j] != '\0')
	{		OLED_ShowChar(x,y,chr[j],Char_Size);
			x += 8;
		if(x > 120){x = 0;y += 2;}
			j++;
	}
}
void OLED_ShowCHinese(u8 x,u8 y,u8 no)
{
	u8 t,adder=0;
	OLED_Set_Pos(x,y);
    for(t = 0;t < 16;t++)
	{
        OLED_WR_Byte(Hzk[2*no][t],OLED_DATA);
        adder += 1;
    }
	OLED_Set_Pos(x,y+1);
    for(t=0;t<16;t++)
	{
        OLED_WR_Byte(Hzk[2*no+1][t],OLED_DATA);
        adder+=1;
    }
}

 OLED_ShowString函数：        作用是在指定位置显示一个字符串。



x:横坐标        y：纵坐标         *chr：（很明显）是常量字符串的首地址，所以这个参数写要发送的字符串        Char_Size：字的大小，选16就好（因为是16*16），也可以改。



        使用while循环，将每个字符都显示出来。

        使用OLED_ShowChar函数，在不同位置显示每个字符。

        每个字符之间的间隔为8个列，如果当前行显示不下，则换行，调整显示位置。

其中，chr表示要显示的字符串，Char_Size表示字符的字体大小。



OLED_ShowChinese函数：        作用是在指定位置显示一个汉字



x:横坐标        y：纵坐标        no：第几个字 （0~7）



        使用OLED_Set_Pos函数设置显示位置。

        使用for循环，循环16次，分别向OLED发送汉字数据。

        其中，no表示要显示的汉字在HZK数组中的索引值，HZK数组存储了所有汉字的字库数据。

        每个汉字占用2行16列，如果当前行显示不下，则换行，调整显示位置。

void OLED_Init(void)
{

	OLED_WR_Byte(0xAE,OLED_CMD);//--display off
	OLED_WR_Byte(0x00,OLED_CMD);//---set low column address
	OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
	OLED_WR_Byte(0x40,OLED_CMD);//--set start line address
	OLED_WR_Byte(0xB0,OLED_CMD);//--set page address
	OLED_WR_Byte(0x81,OLED_CMD); // contract control
	OLED_WR_Byte(0xFF,OLED_CMD);//--128
	OLED_WR_Byte(0xA1,OLED_CMD);//set segment remap
	OLED_WR_Byte(0xA6,OLED_CMD);//--normal / reverse
	OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)
	OLED_WR_Byte(0x3F,OLED_CMD);//--1/32 duty
	OLED_WR_Byte(0xC8,OLED_CMD);//Com scan direction
	OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset
	OLED_WR_Byte(0x00,OLED_CMD);//

	OLED_WR_Byte(0xD5,OLED_CMD);//set osc division
	OLED_WR_Byte(0x80,OLED_CMD);//

	OLED_WR_Byte(0xD8,OLED_CMD);//set area color mode off
	OLED_WR_Byte(0x05,OLED_CMD);//

	OLED_WR_Byte(0xD9,OLED_CMD);//Set Pre-Charge Period
	OLED_WR_Byte(0xF1,OLED_CMD);//

	OLED_WR_Byte(0xDA,OLED_CMD);//set com pin configuartion
	OLED_WR_Byte(0x12,OLED_CMD);//

	OLED_WR_Byte(0xDB,OLED_CMD);//set Vcomh
	OLED_WR_Byte(0x30,OLED_CMD);//

	OLED_WR_Byte(0x8D,OLED_CMD);//set charge pump enable
	OLED_WR_Byte(0x14,OLED_CMD);//

	OLED_WR_Byte(0xAF,OLED_CMD);//--turn on oled panel
}

这个初始化其实也没什么好说的，调用任何一个模块，都要对其进行初始化配置。

OLED_WR_Byte函数：作用是向OLED发送一系列命令，设置OLED的各种参数，包括显示方向、亮度、滚动等。



- 0xAE：关闭OLED显示。

- 0x00和0x10：设置列地址范围。

- 0x40：设置起始行地址。

- 0xB0：设置页地址范围。

- 0x81和0xFF：设置对比度。

- 0xA1：设置左右反转。

- 0xA6：设置正常/反转显示。

- 0xA8和0x3F：设置多路复用比率和扫描方式。

- 0xC8：设置COM扫描方向。

- 0xD3和0x00：设置显示偏移。

- 0xD5和0x80：设置时钟分频。

- 0xD8和0x05：设置区域颜色模式。

- 0xD9和0xF1：设置预充电周期。

- 0xDA和0x12：设置COM引脚配置。

- 0xDB和0x30：设置VCOMH。

- 0x8D和0x14：设置内部充电泵。

- 0xAF：打开OLED显示。



其中，OLED_CMD表示发送的是命令，OLED_DATA表示发送的是显示数据。

现象

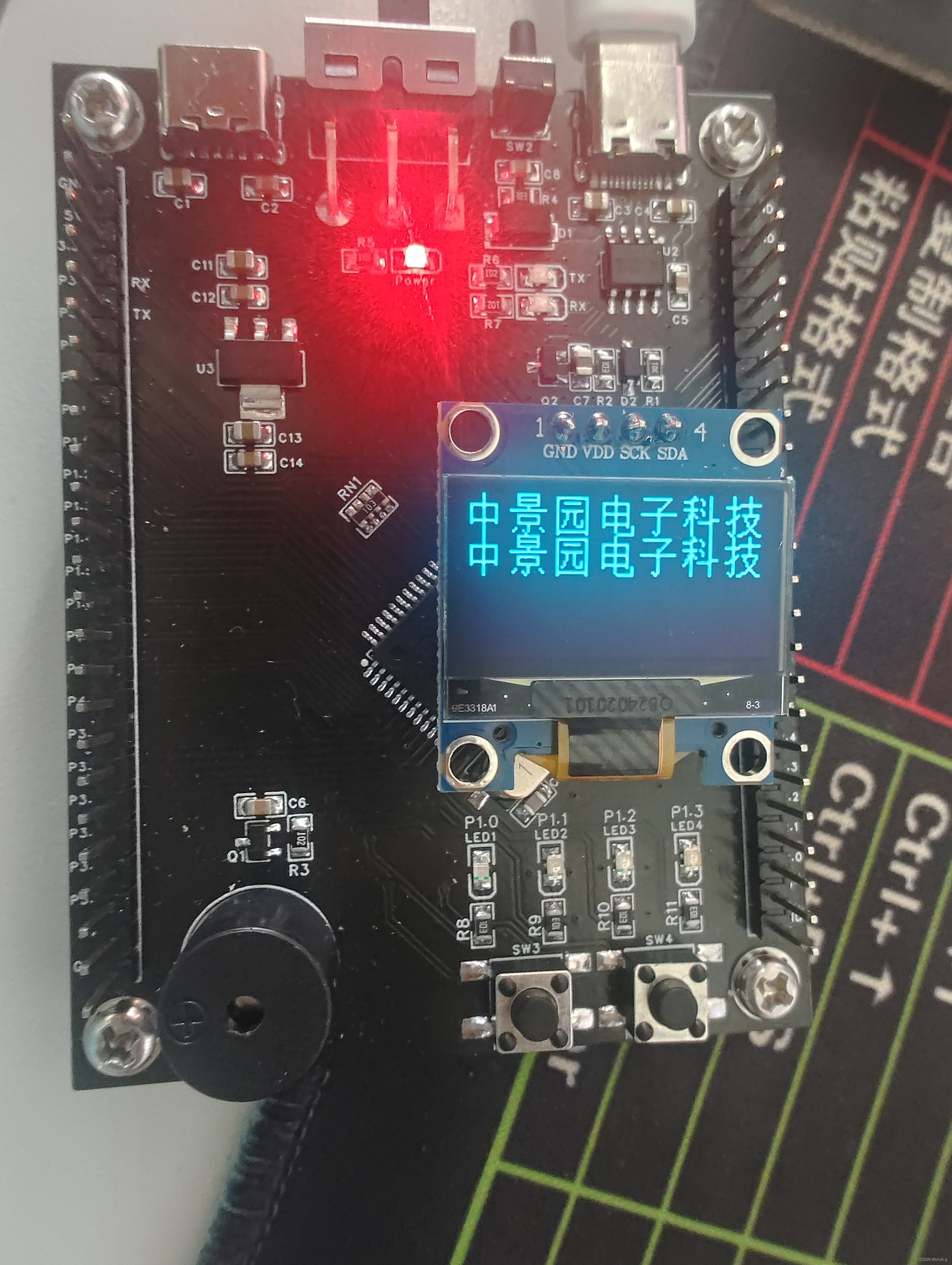

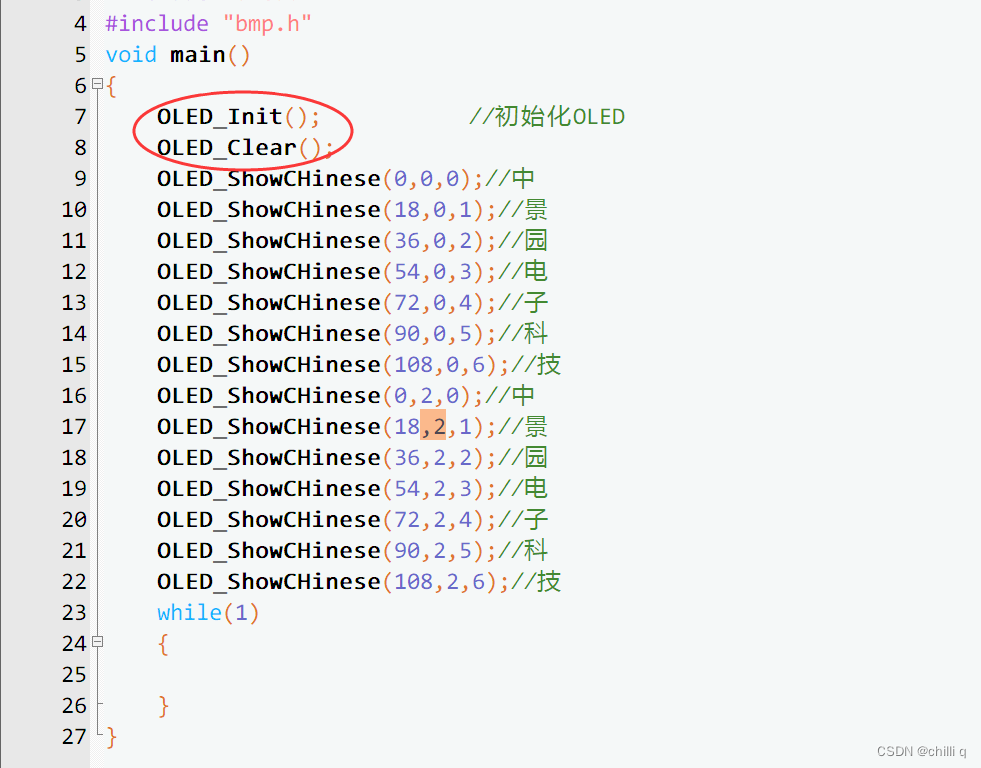

显示汉字



我的汉字上下间距至少是2，不然上下的字会覆盖，这个是可以试出来的。

请看现象：

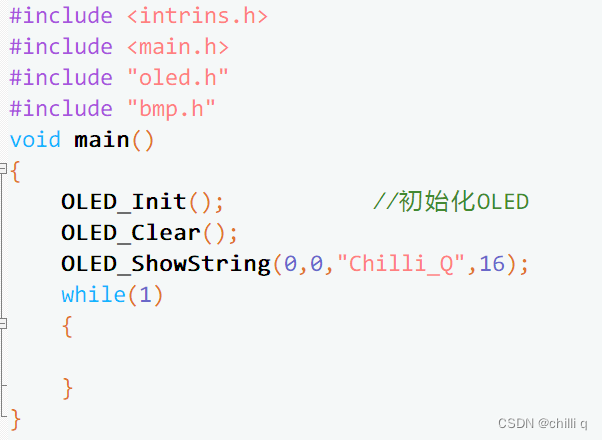

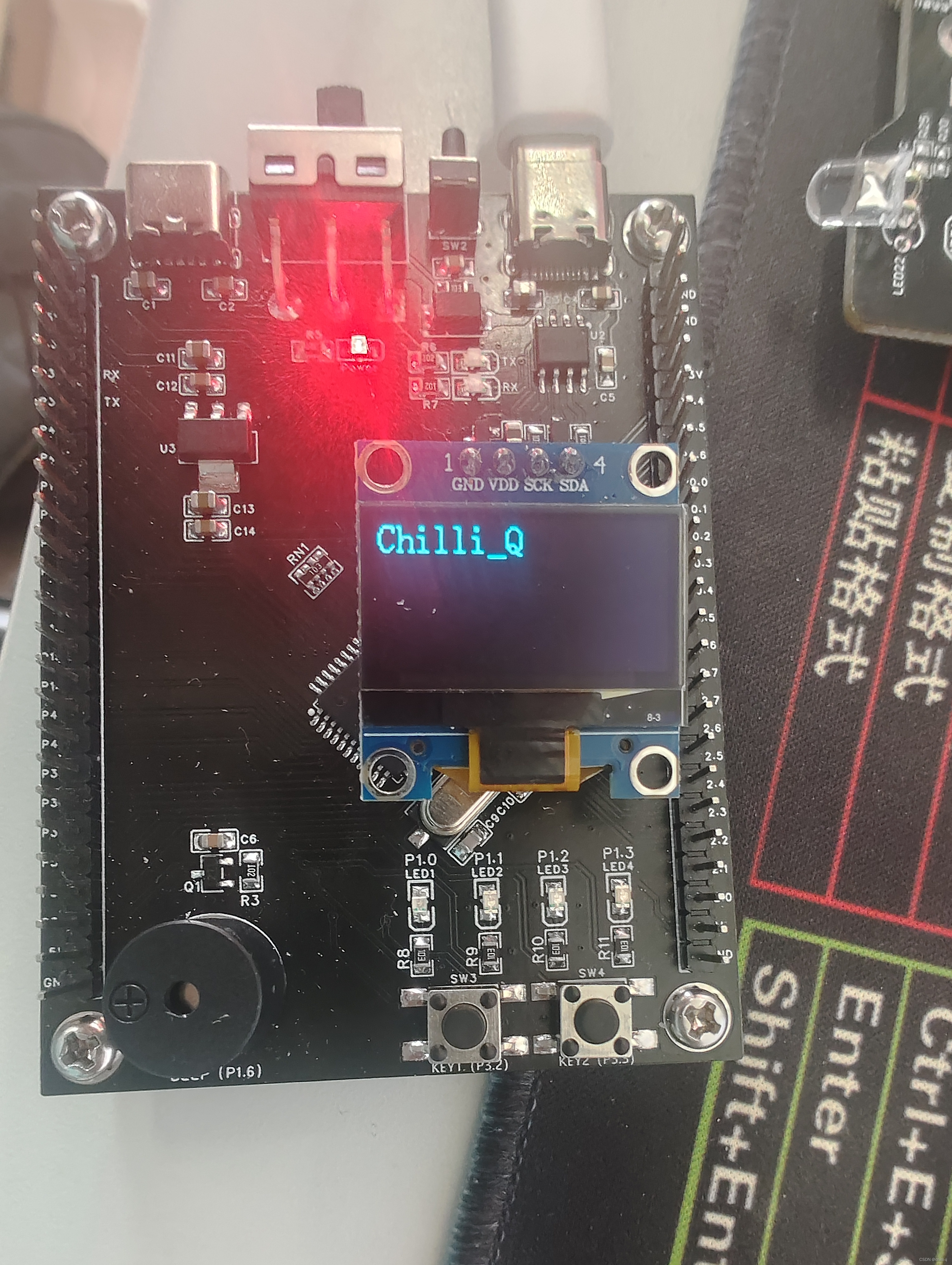

显示字符串

请看现象：



        其他就不做示范了。

总结

        别忘了，在主函数先初始化一次，来初步配置OLED屏幕，为了确保不受干扰，每一次界面切换内容，都要clear一遍（调用OLED_Clear）。

        博主也是菜狗，当然不会写这个OLED代码，初学者要知道如何显示一个汉字、字符串、字符以及数字就好，了解他们的参数，会调用就可以了，毕竟博主以后也不会从事底层驱动开发的哈哈。就这样，希望你们有所收获！！！！
