中景园0.96寸OLED显示模块STM32CUBE配置生成代码软件IIC实现显示

我在网上找了好多的教程，好像对于用CUBE配置生成软件IIC实现驱动这块OLED的教程很少（也有可能是我没有找到hhhh）所以我自己也写一个教程记录一下

当然第一步肯定是配置CUBE

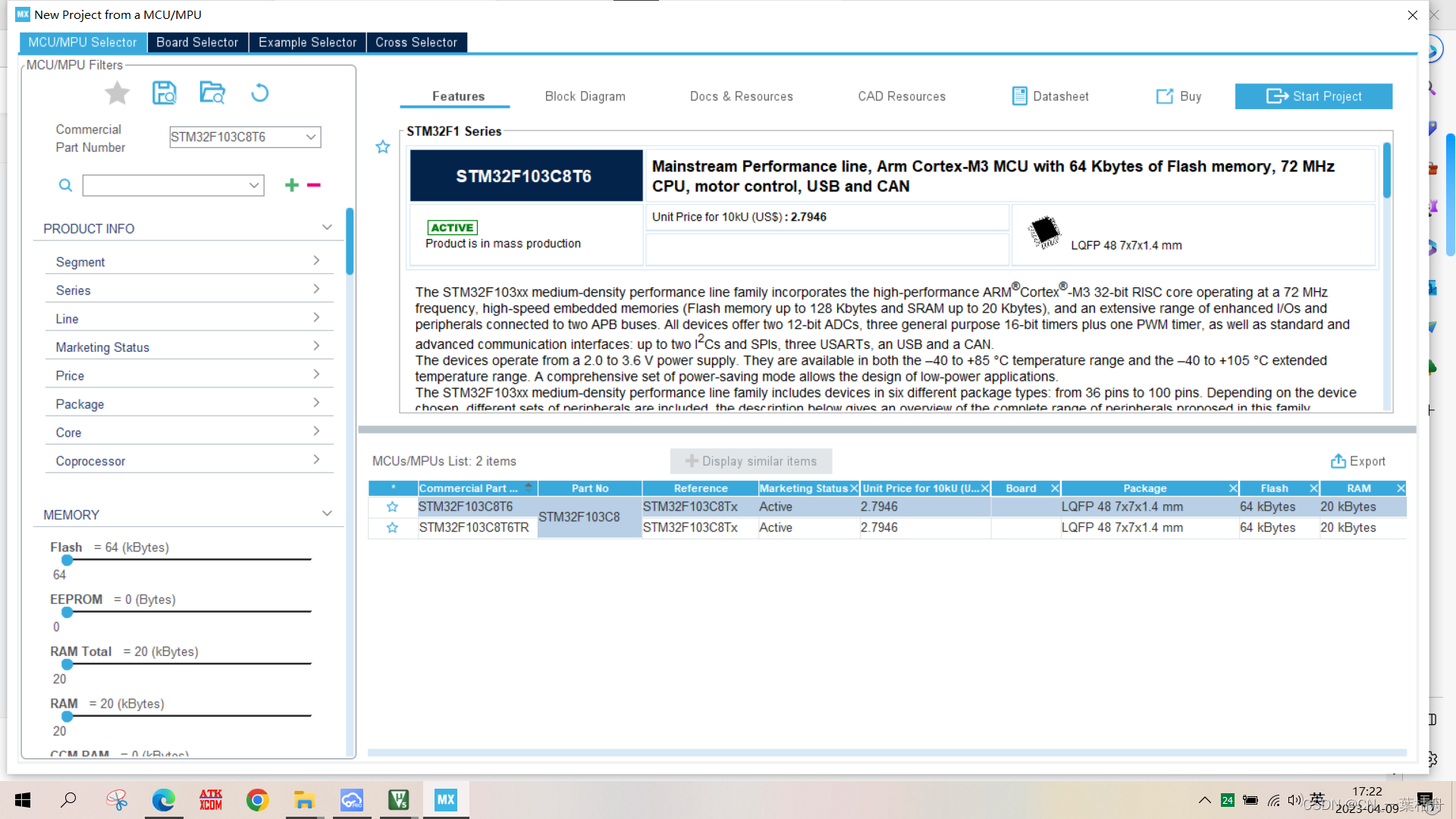

我用的这块核心板是32的F103C8T6,所以就用这个演示（当然其他的芯片也是同样的方式）话不多说，现在正式开始

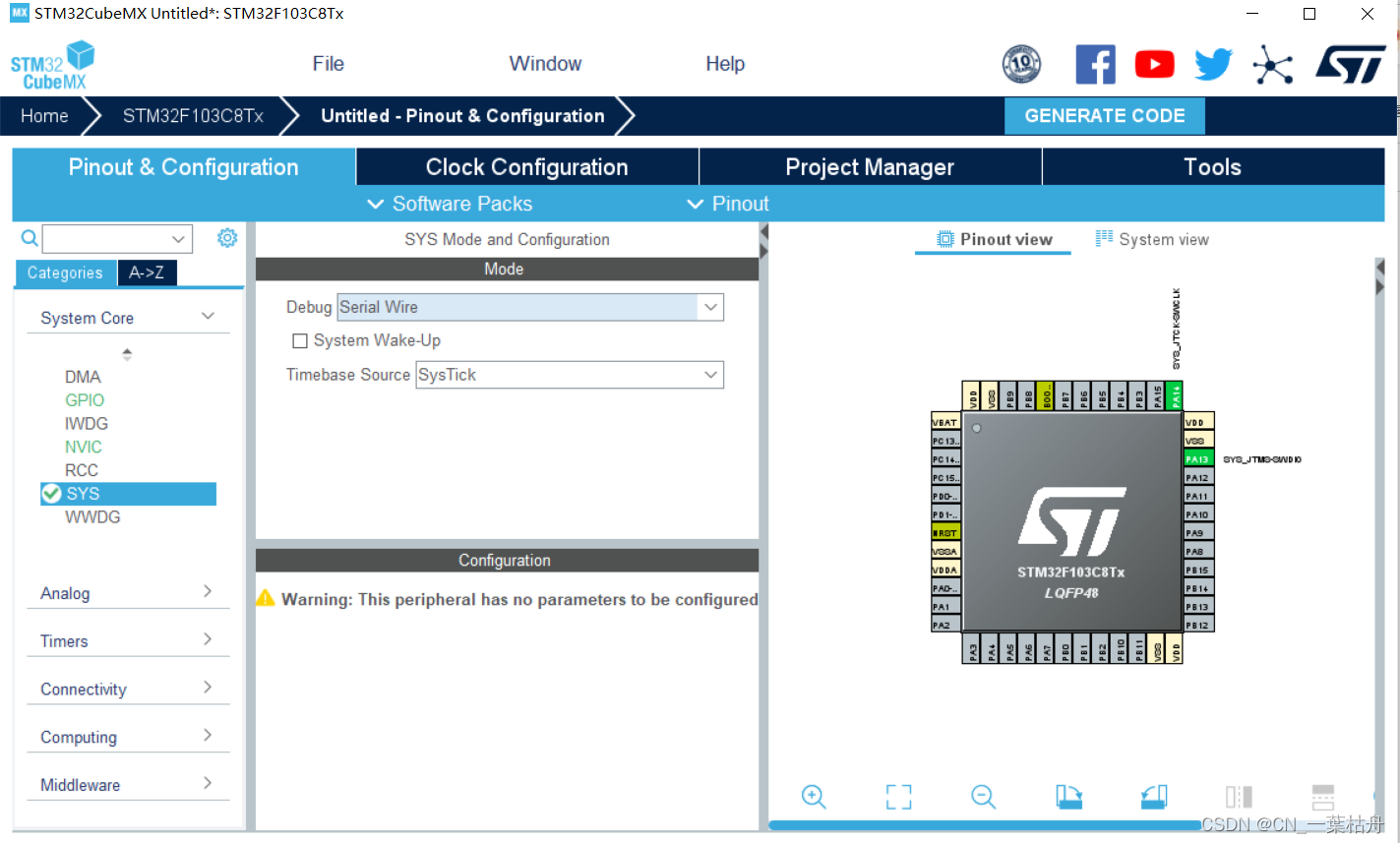

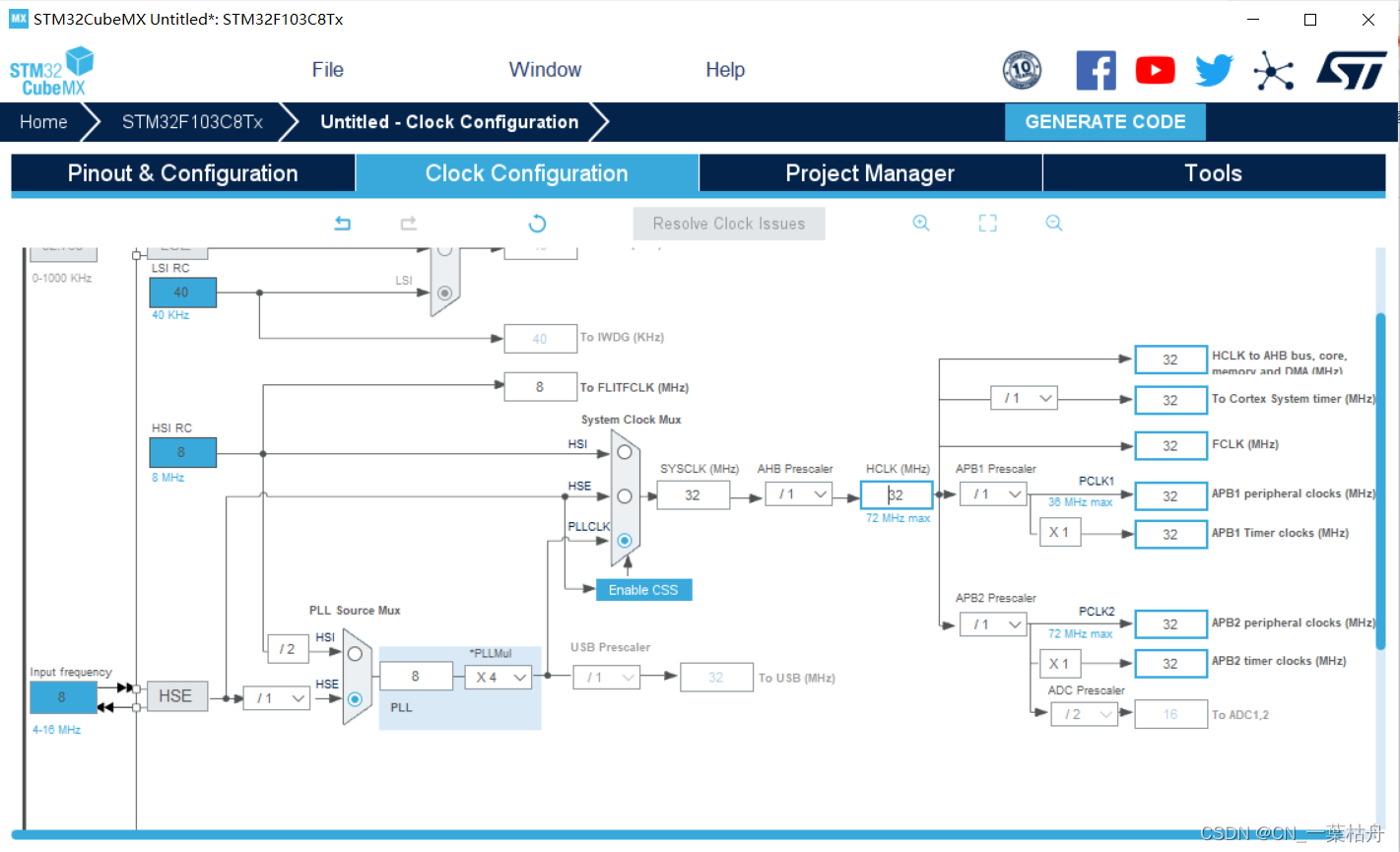

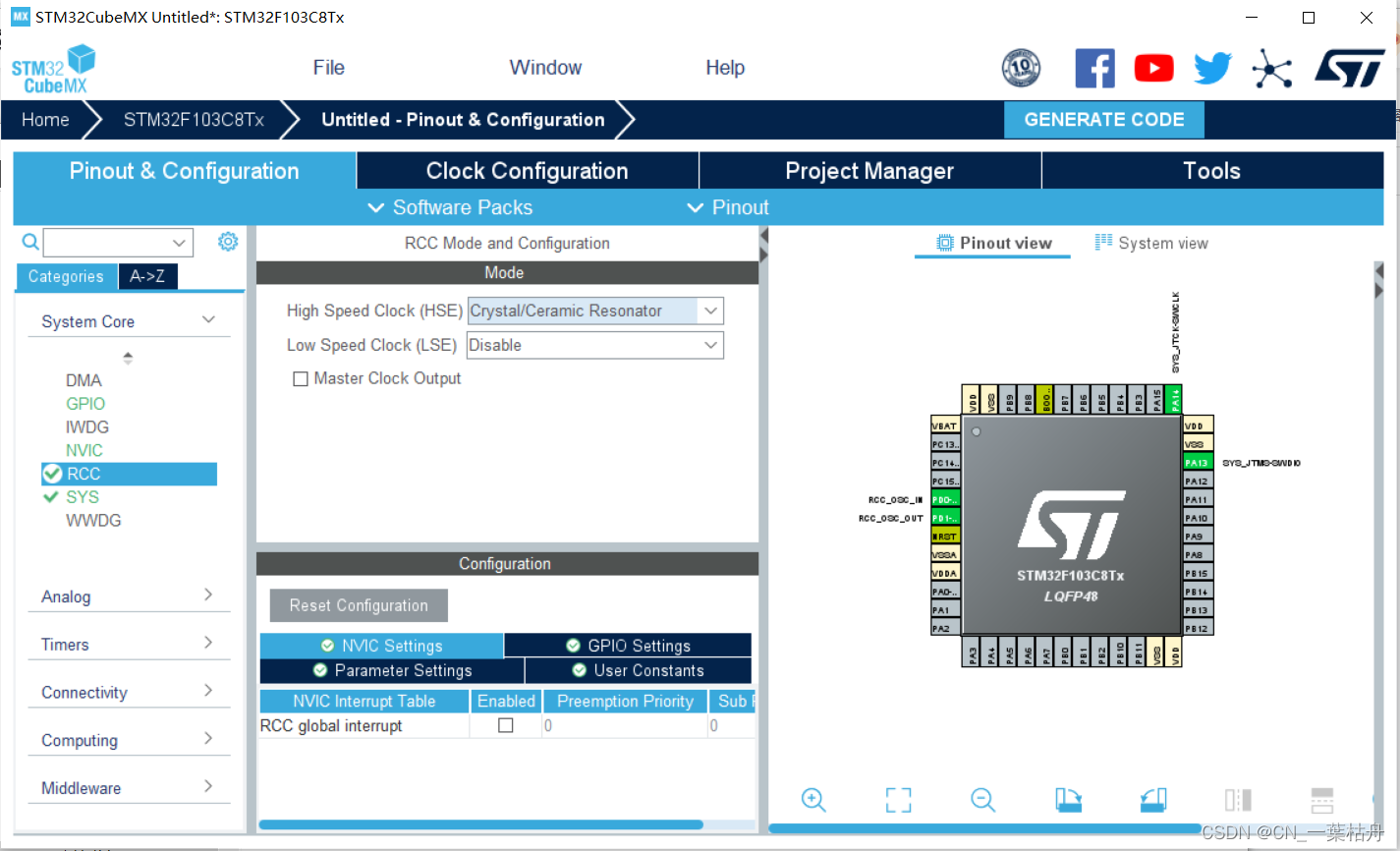

 我自己个人是喜欢配置32的外部时钟，大家可以按照自己喜欢的来

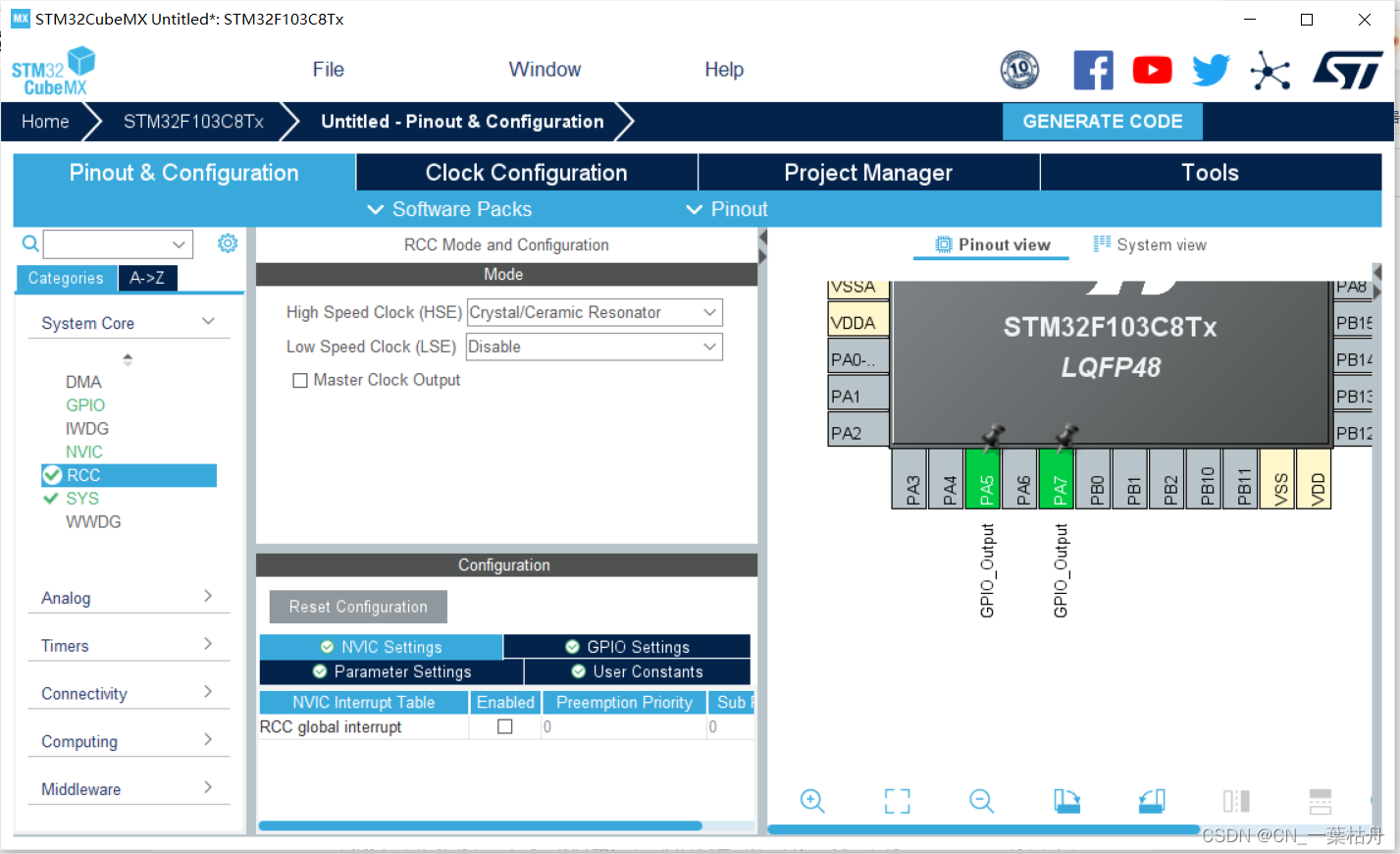

 时钟配好了之后我们开始配一下GPIO口，这里非常简单，只用把自己喜欢的口配成GPIO_OUT就行啦，因为我们用的是软件IIC，我就按照中景园给的资料中的PA5和PA7就行

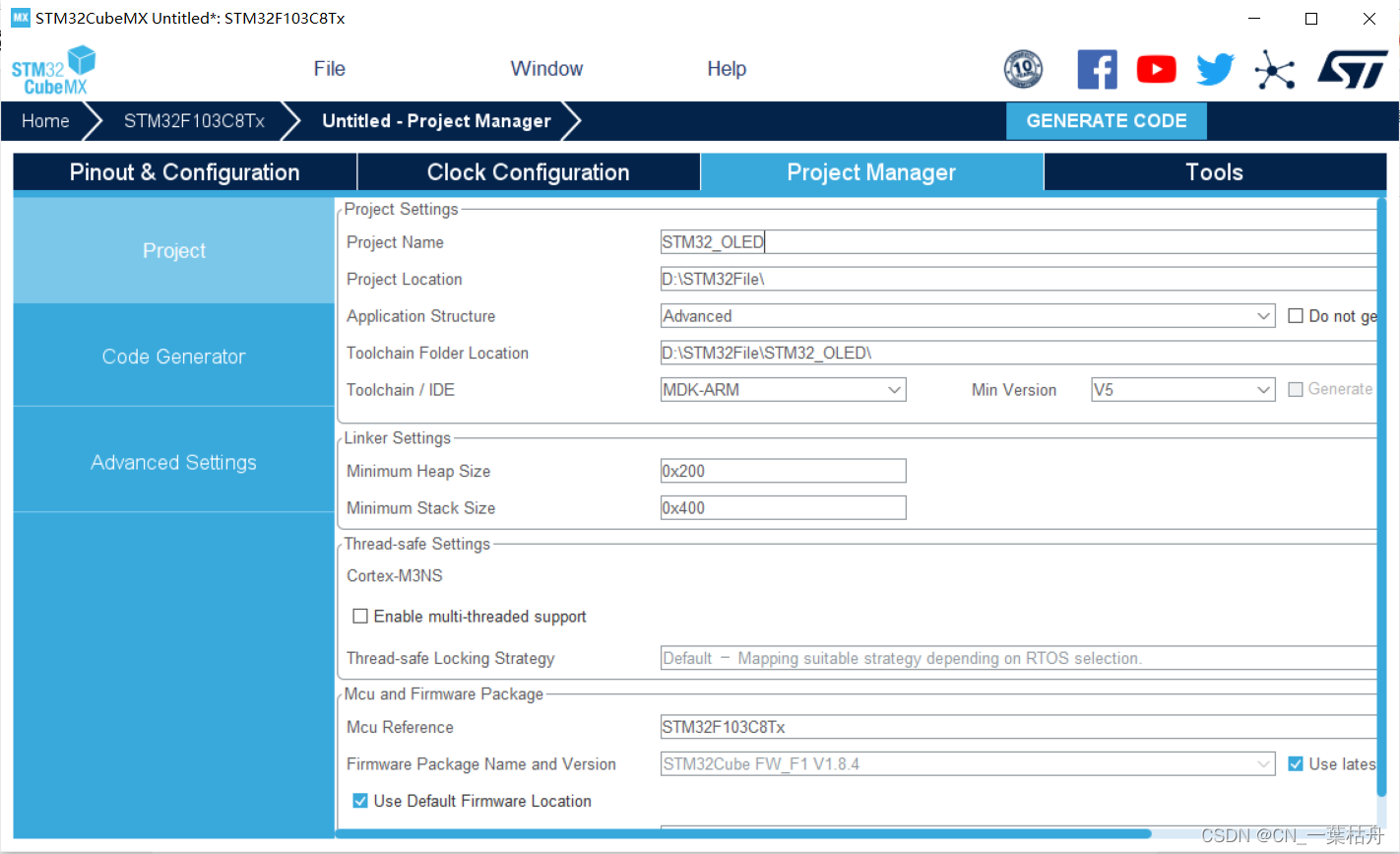

 接下来就是点击generate code生成代码就好，我的环境是MDK5

 生成完毕后直接打开就行

第二步，接下来是移植中景园的程序啦~

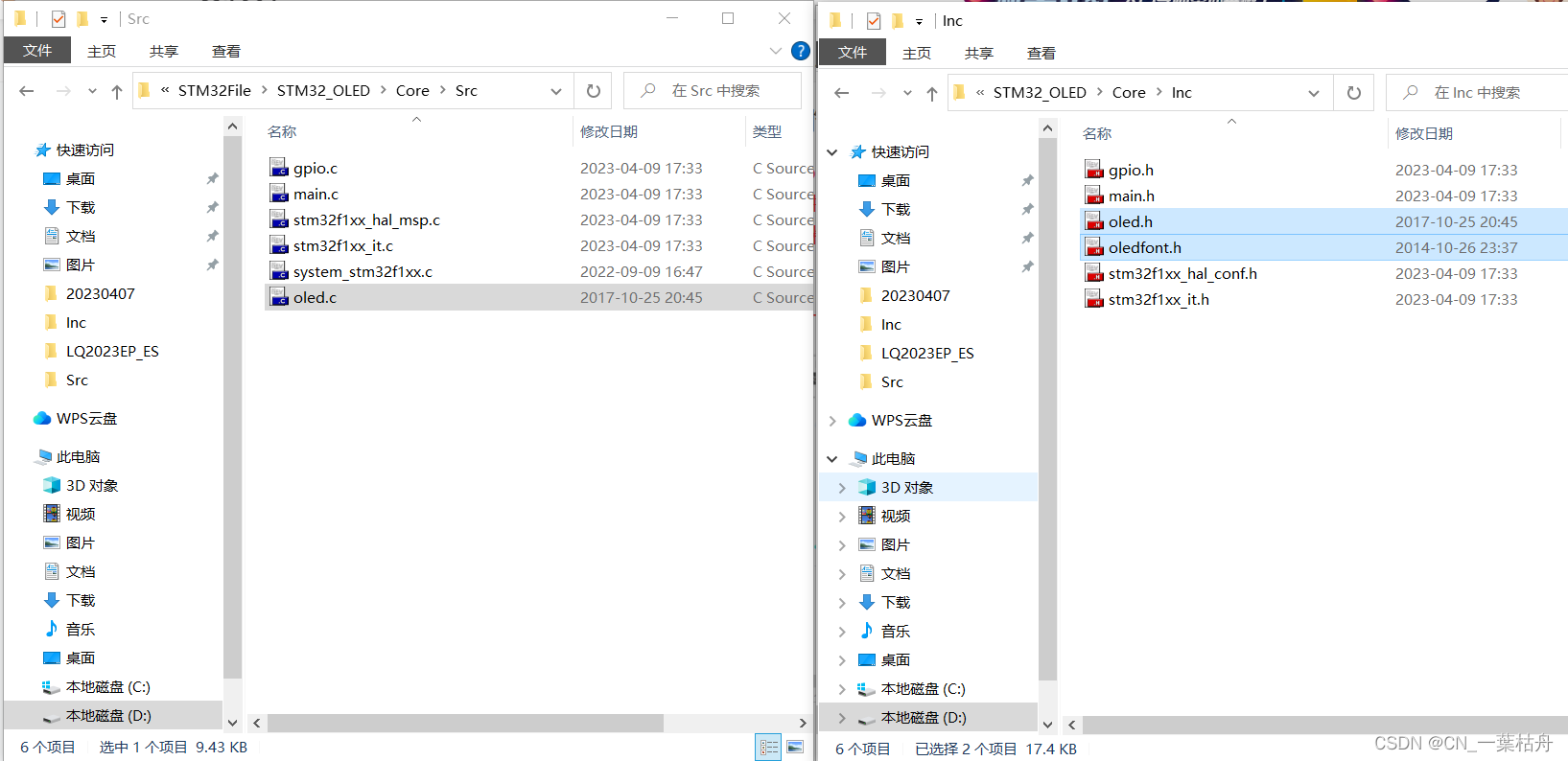

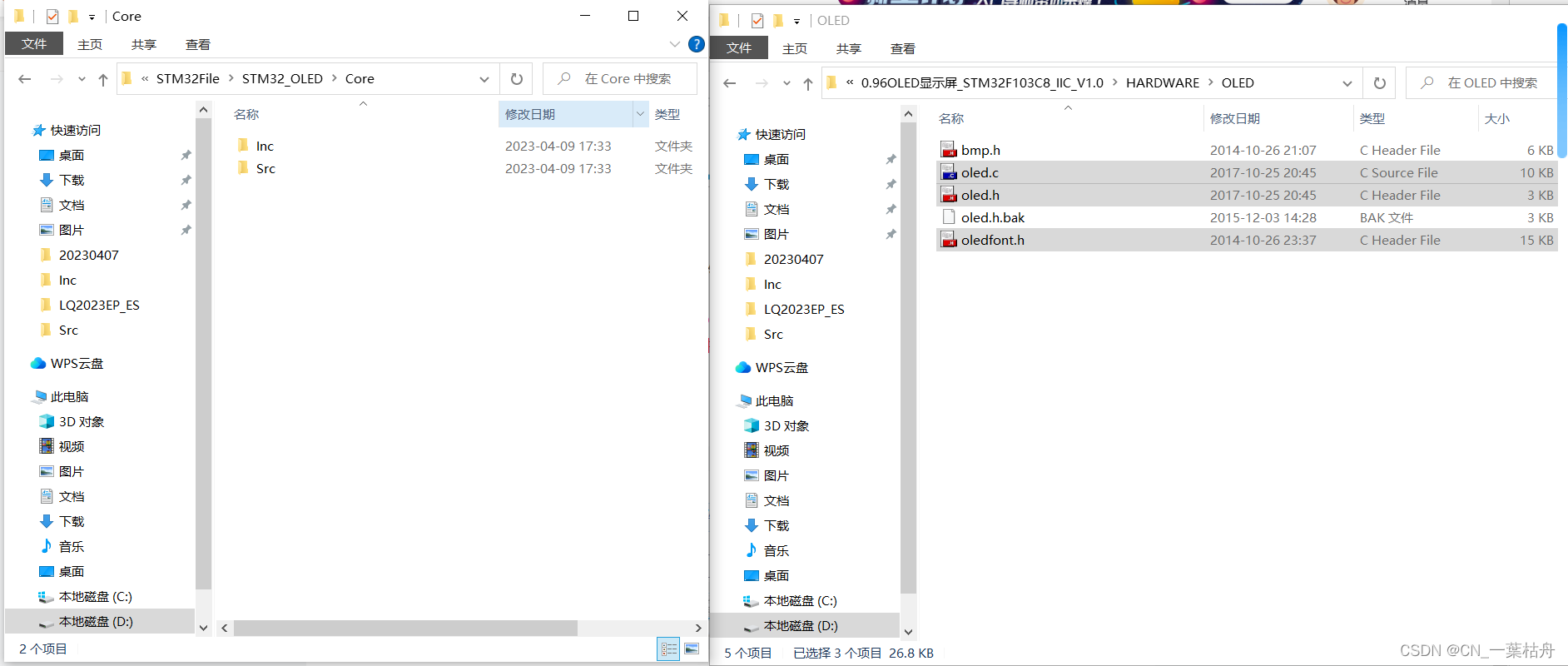

找到你生成工程的目录，在根目录下有一个Core文件夹，里面有Inc和Src两个文件夹，这两个文件夹的意思分别是头文件和C文件，我们需要把中景园资料中的OLED程序直接分别复制到我们生成的工程文件夹下就行啦（注意，我们只需要资料中的OLED文件夹下的oledfont.h，oled.c和.h文件就行，文件路径大概是这样👇

‘0.96OLED显示屏_STM32F103C8_IIC_V1.0\HARDWARE\OLED’   ）



前置工作就准备完毕了~现在打开工程修改代码

第三步，修改工程

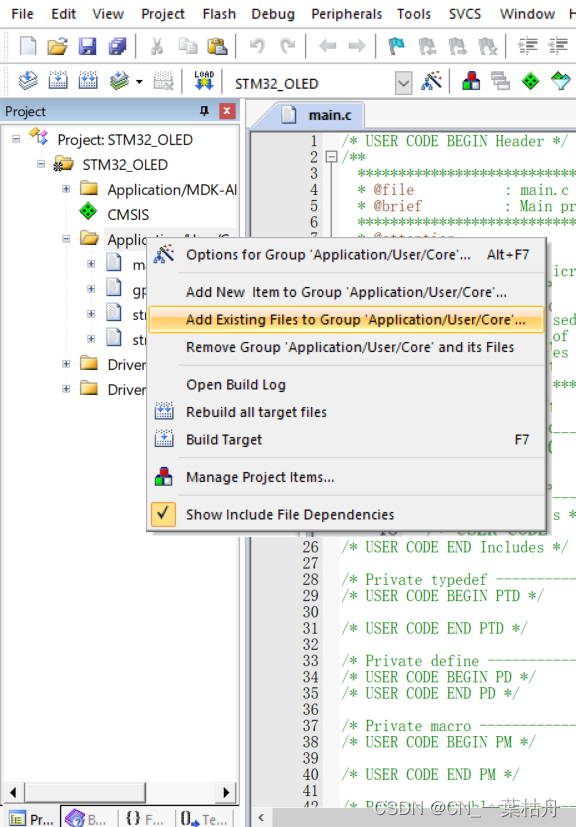

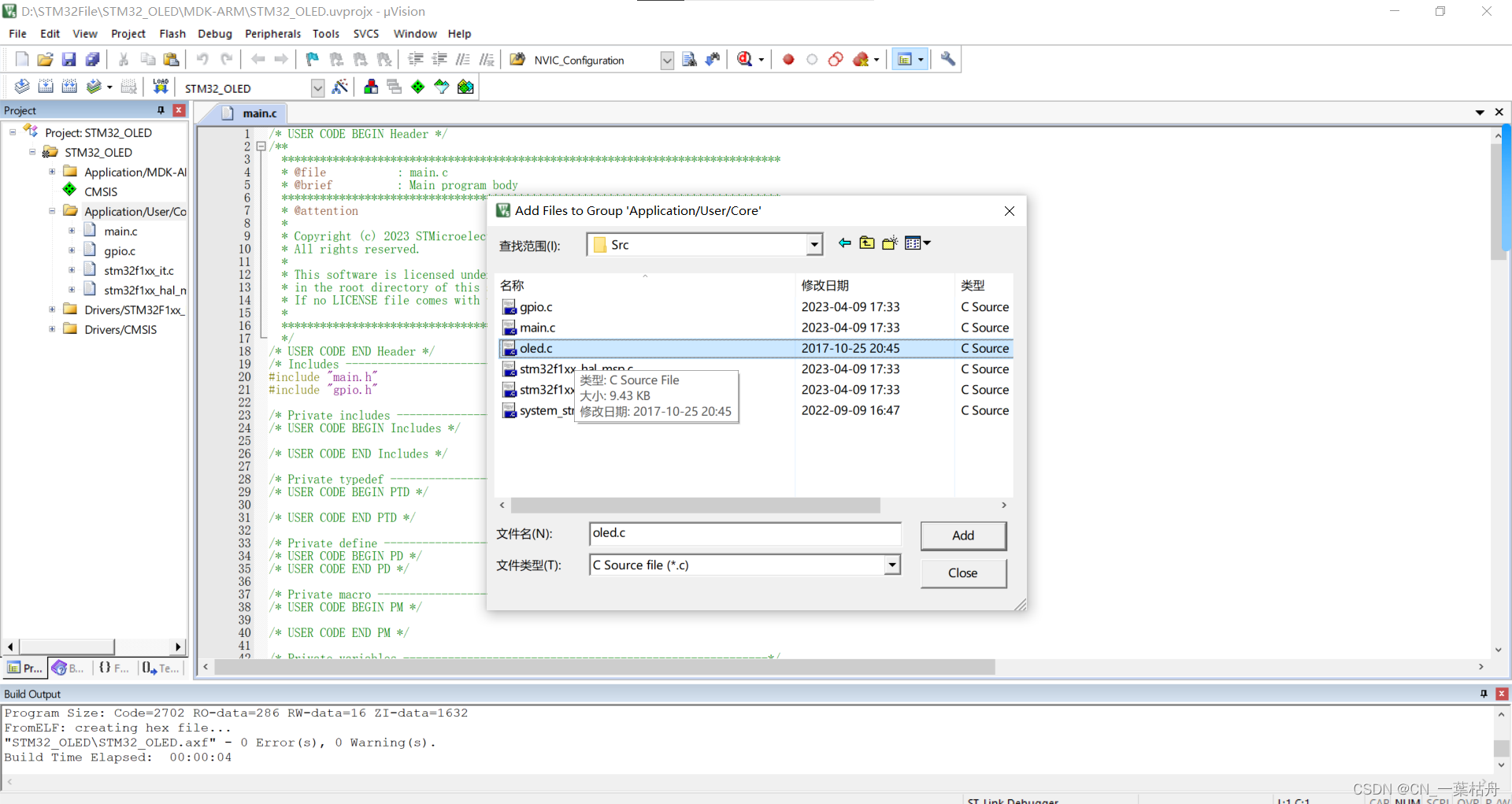

 在第二个文件右键直接把oled.c文件Add进来

现在正式修改代码

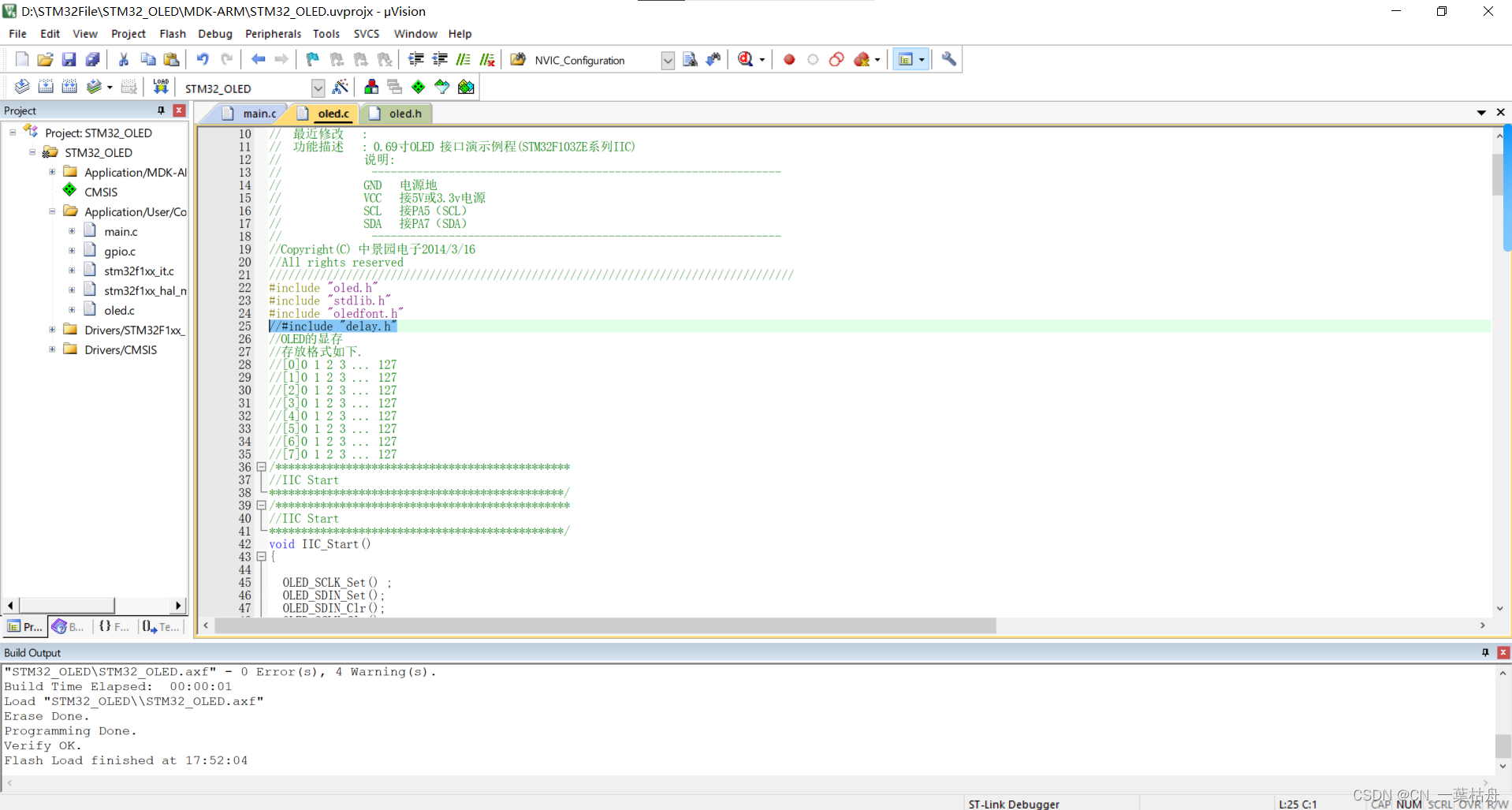

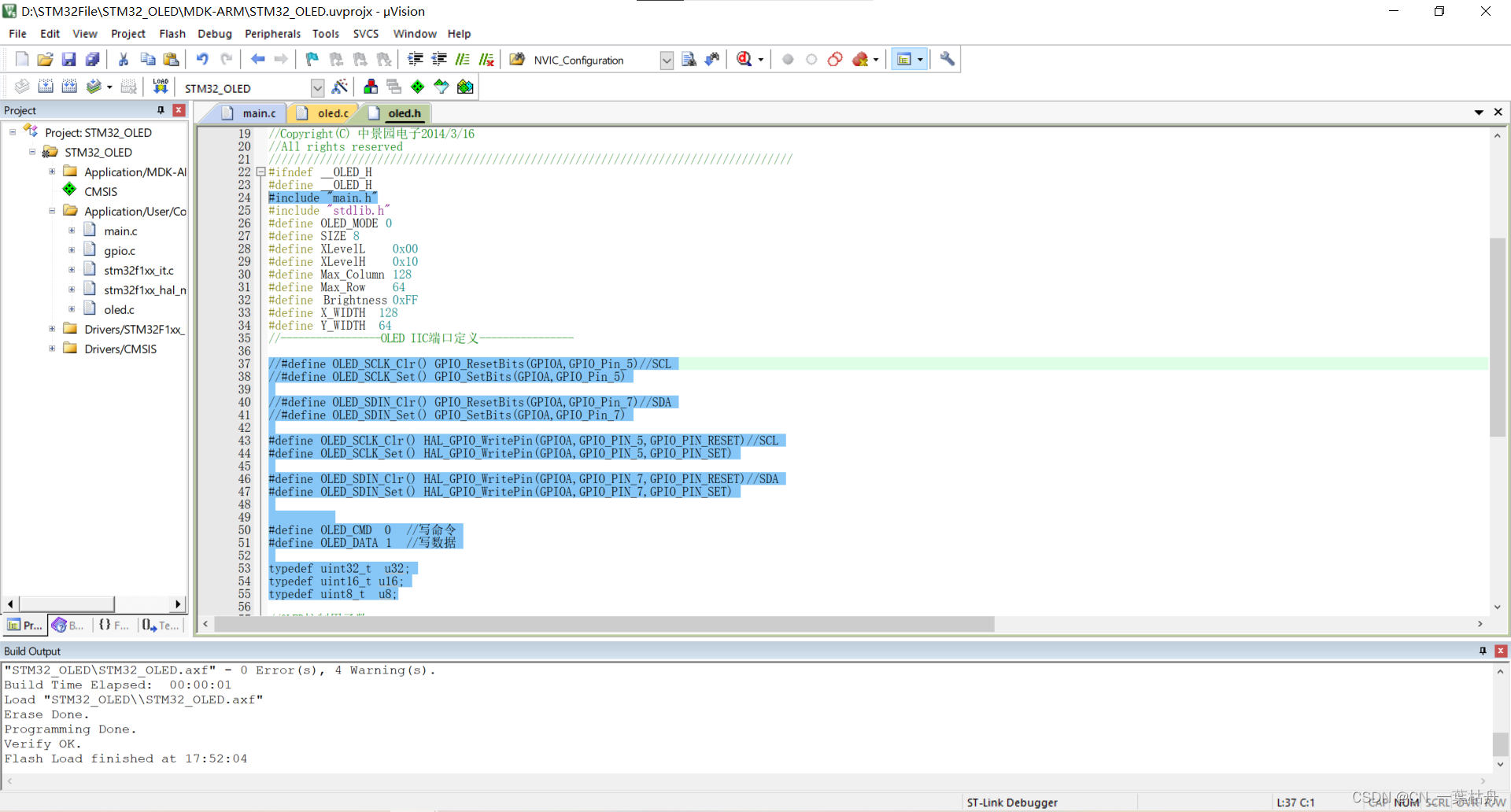

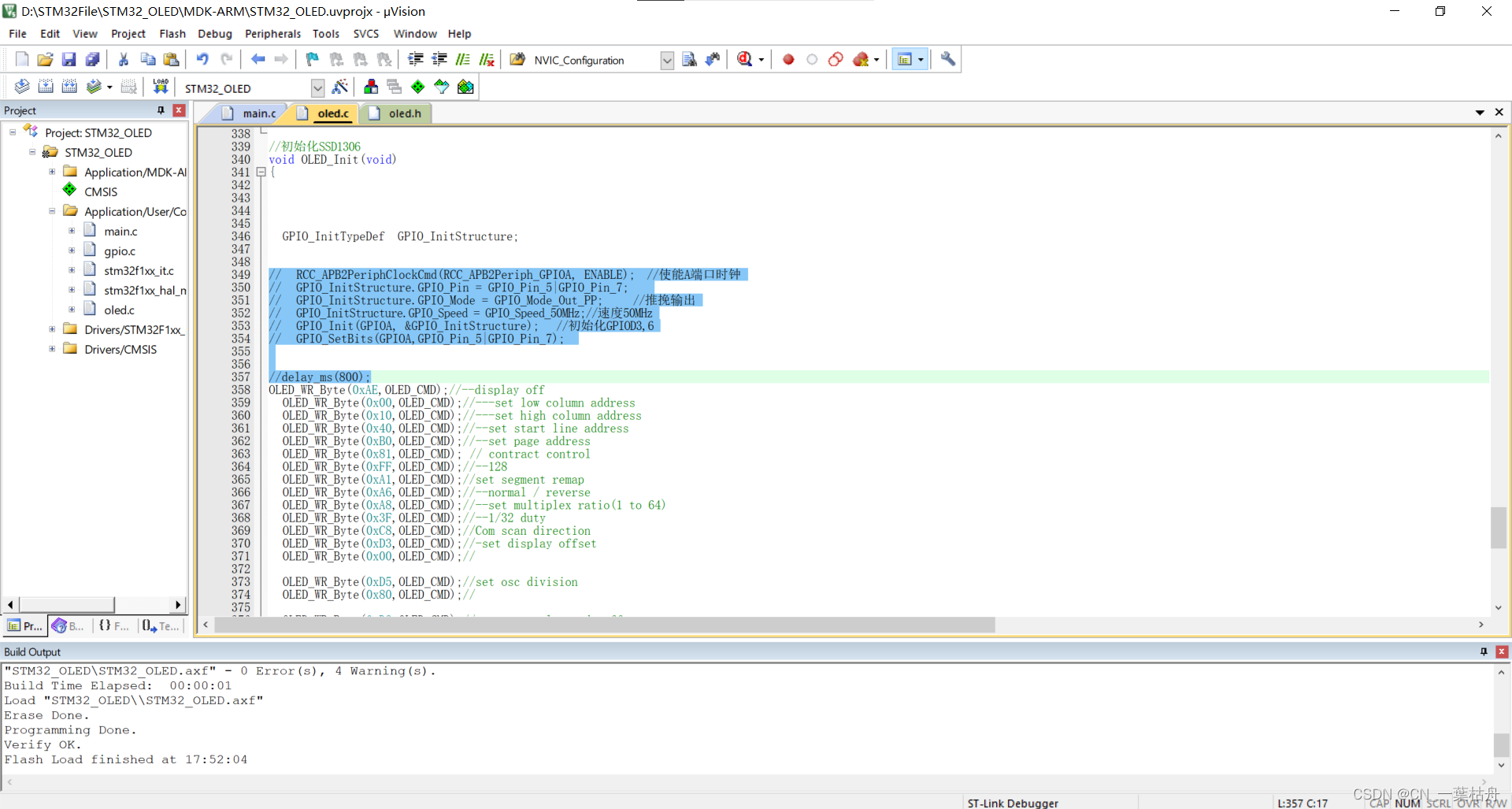

 就是修改以上代码就行，分别是oled.c和oled.h文件，注释掉一些就行了，剩下的就是修改一下，非常简单

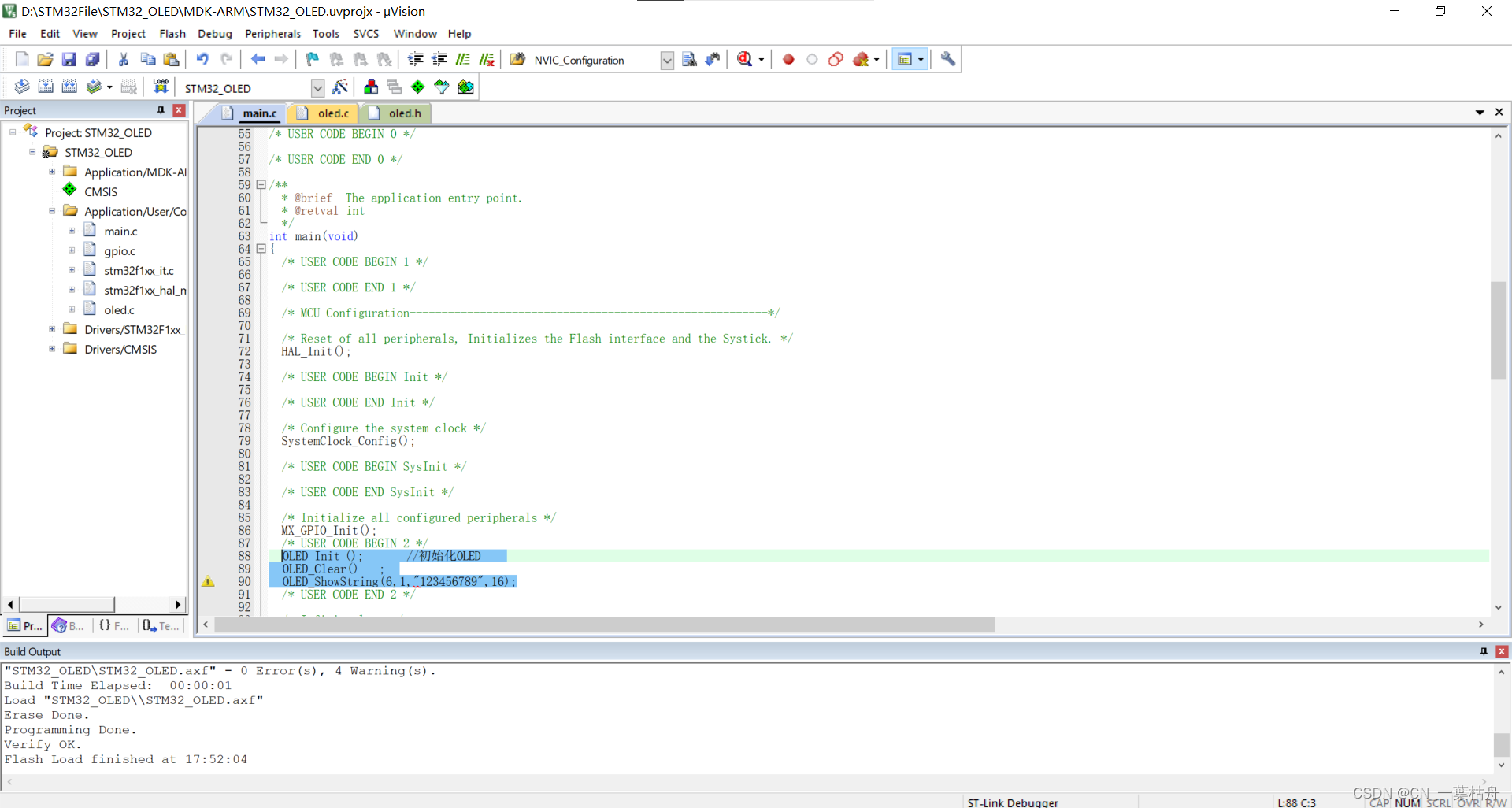

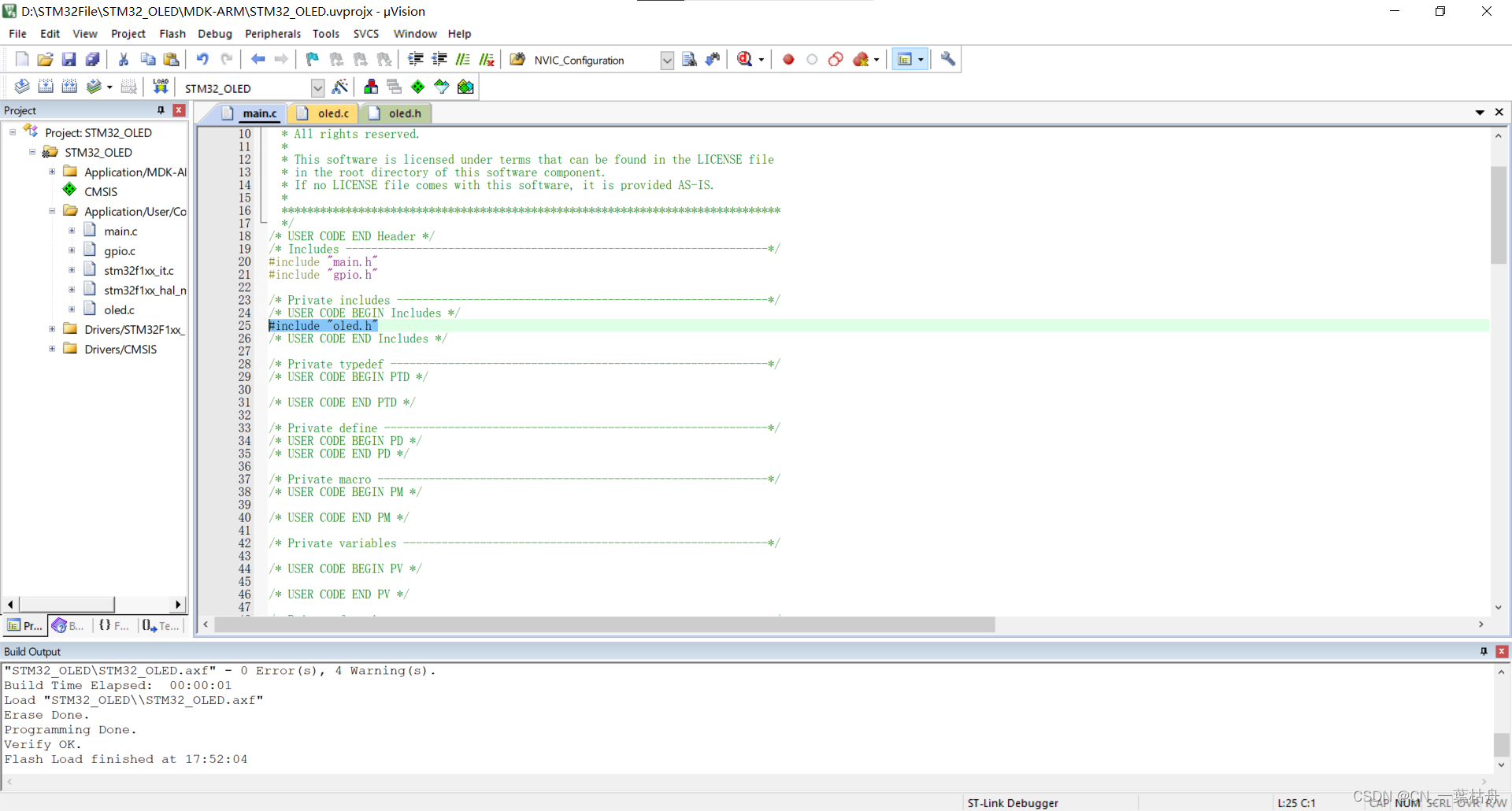

 第四步，在main文件里使用就行

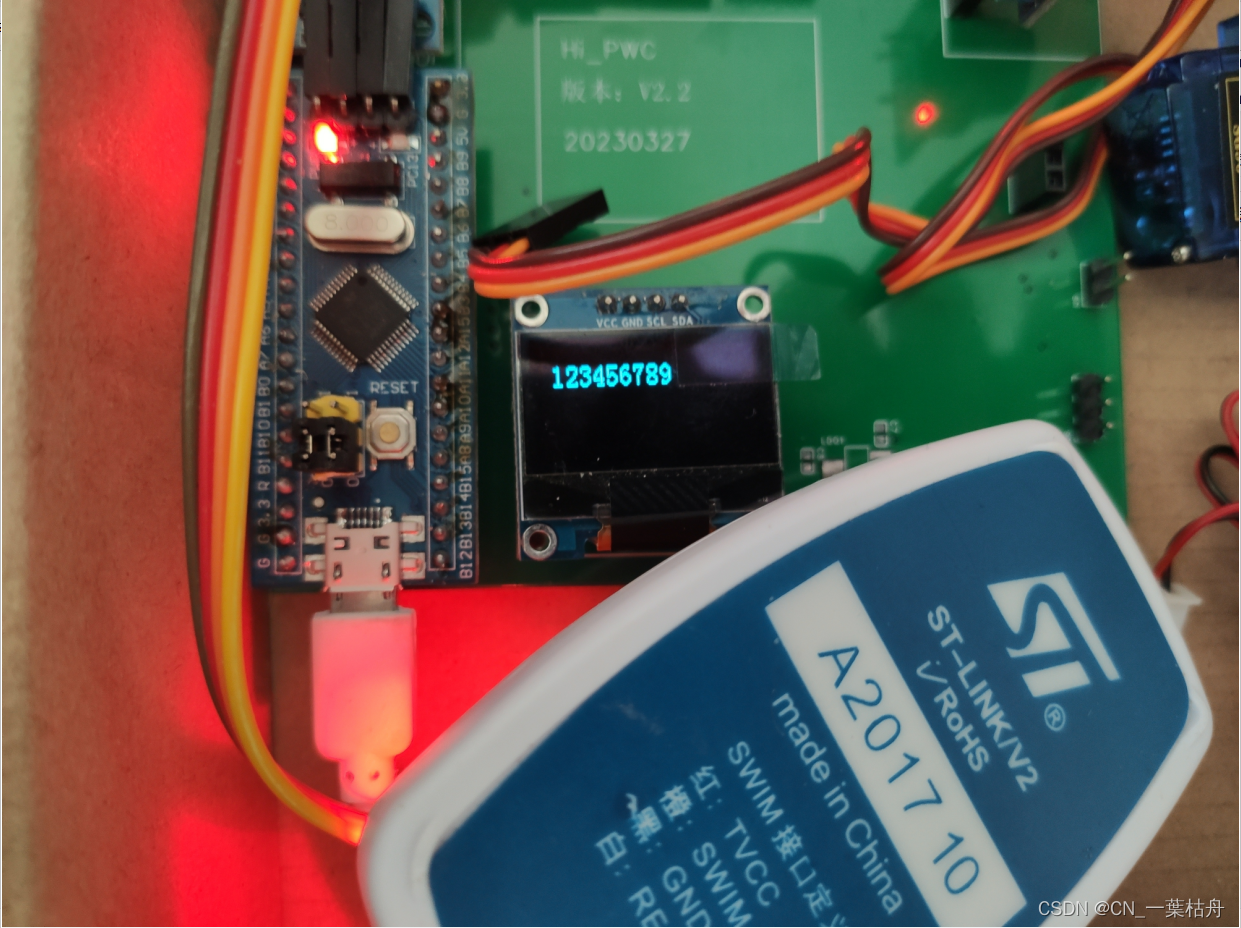

 最后，就没有了嘞，有4个警告，不过都是小问题不影响，hhhh，以下是DEMO懒得弄或者想看看效果的可以自行下载

链接：https://pan.baidu.com/s/1E0SuQGBX6EBTDC4-4BWhow?pwd=ngao
提取码：ngao
